HW-SAT11 et ACC-SAT-ACBL
La connectivité par satellite offre une solution essentielle pour les clients dans des emplacements éloignés dépourvus de connectivité cellulaire et sert de sauvegarde fiable pour ceux nécessitant une connectivité à 100 %. Cela est rendu possible grâce à l'intégration d'un modem tiers, connecté au boîtier télématique de véhicule (VG) à l'aide du câble ACC-SAT-ACBL.
Ce guide fournit des instructions détaillées pour installer le produit et garantir des performances optimales.
|

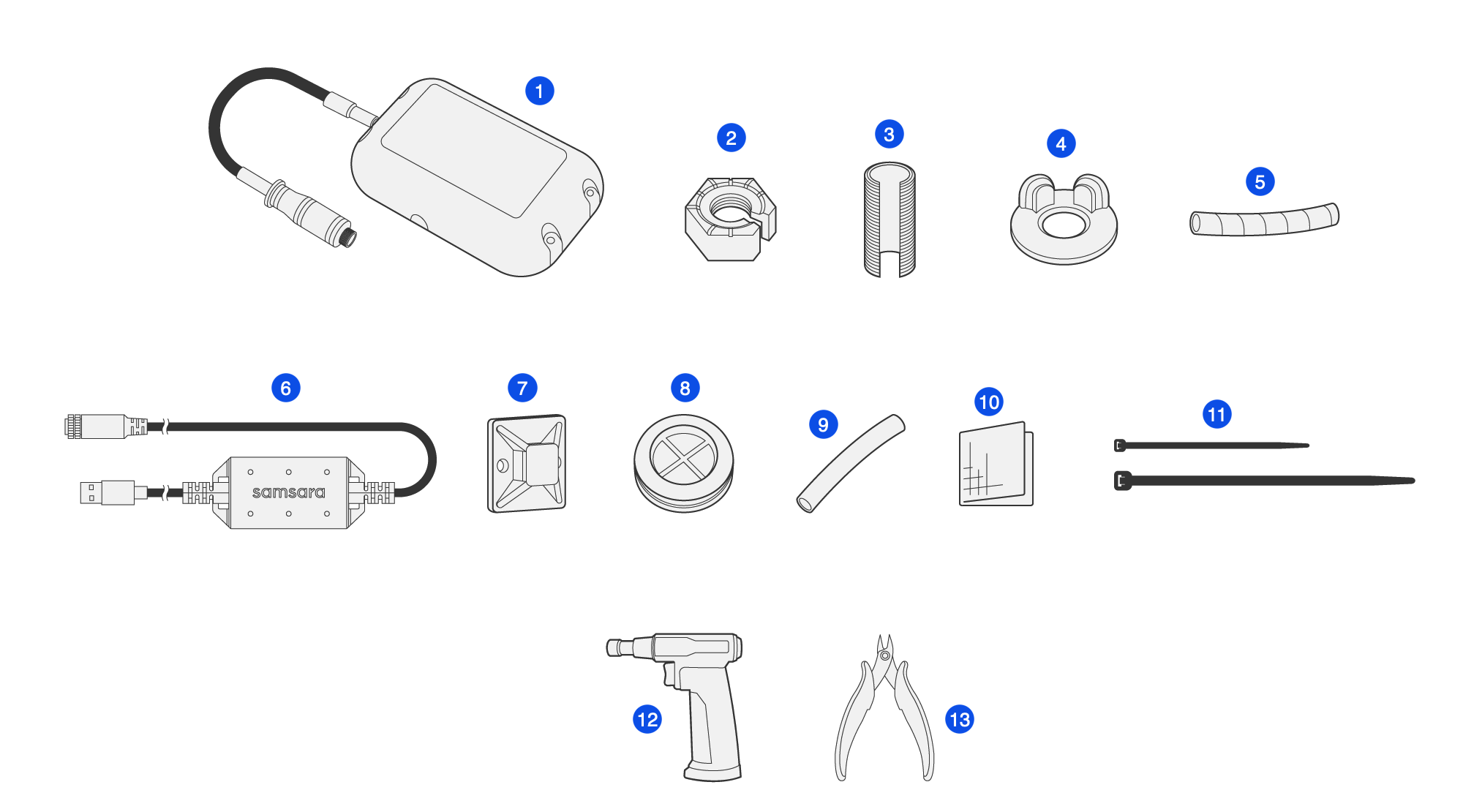

Élément |
Quantité |
Description |
|---|---|---|
|
Boîtier de modem satellite |
||
|
|
1 |
Modem satellite |
|
|
1 |
(Installation sur le toit, montage par le bas) Écrou fileté |
|
|
1 |
(Installation sur le toit, montage par le bas) Vis à fente |
|
|
1 |
(Installation sur le toit, montage par le bas) Passe-fil en caoutchouc |
|
|
1 |
(Installation sur le toit, montage inférieur) Gaine en spirale |
|
Sac d'accessoires pour câbles |
||
|
|
1 |
Câble adaptateur modem-boîtier télématique |
|
|
10 |
(Installation sur le toit) Clips de câble adhésifs |
|
|
1 |
(Pose sur le toit) Passe-fil de trou |
|
|
1 |
(Tube thermorétractable) Installation sur le toit |
|
|
3 |
Lingettes alcoolisées |
|
|
10 4 |
Attaches-câbles (petits) Serre-câbles (grands) |
|
Équipement supplémentaire qui pourrait être nécessaire mais qui n'est pas fourni |
||
|
|
1 |
Source de chaleur (briquet, pistolet thermique, etc.) |
|
|
1 |
Pinces coupantes à ras |
-
Commencez l'installation de votre VG selon le guide d'installation qui correspond au câble de diagnostic VG de votre véhicule.
-
Mettez en pause l'installation du VG lorsque vous atteignez l'étape liée au branchement des dispositifs accessoires.
-

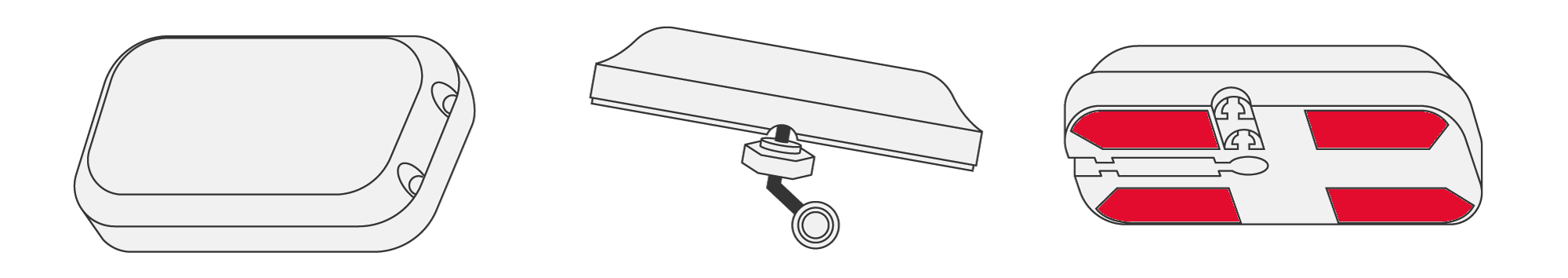

Procédez à l'examen des Options d'emplacement du modem satellite.
Le câble de l'adaptateur du modem mesure 19,7 pieds (6 m) de long, permettant une grande variété d'emplacements de montage.
Une installation correcte de votre modem satellite est essentielle pour garantir des performances optimales. Le modem nécessite une vue dégagée sur le ciel et doit être installé dans un emplacement sécurisé et soigneusement planifié. Suivez ces recommandations pour choisir l’emplacement de fixation du modem et pour acheminer son câble adaptateur.
Note
Ne fixez pas le modem au véhicule avant d’avoir acheminé son câble de connexion, afin de vous assurer que l’emplacement de montage est adapté à la longueur du câble.

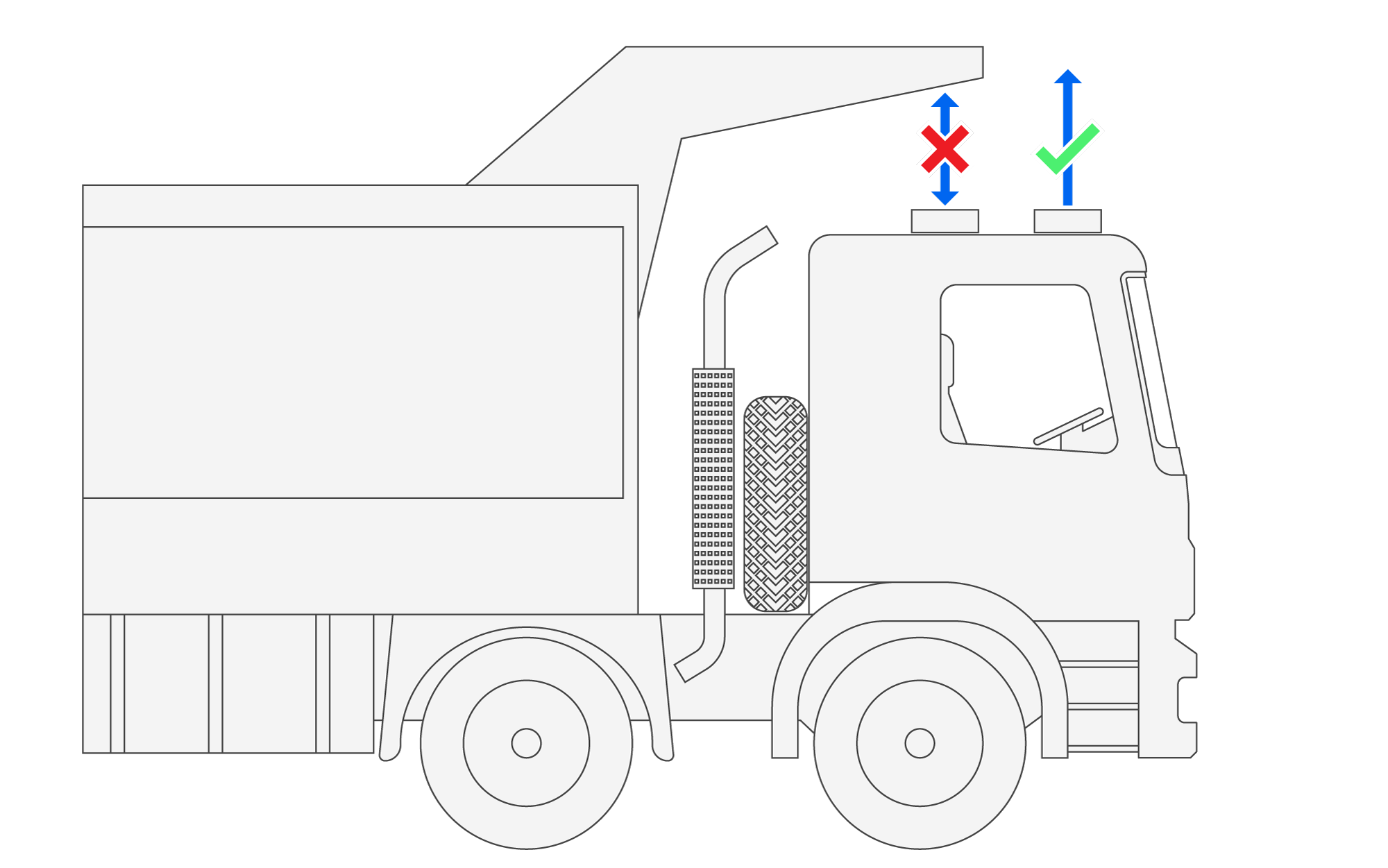

Choisir un emplacement sur le toit qui respecte les recommandations suivantes, puis acheminez le câble de l'adaptateur modem :
-
Sélectionnez un emplacement plat, idéalement horizontal, sur le toit.
-
L'emplacement doit avoir une vue claire et dégagée du ciel et minimiser la longueur du câble acheminé par l'itinéraire à l'extérieur.
-
Évitez les interférences provenant d'objets métalliques tels que les antennes, les supports ou d'autres accessoires montés sur le toit.

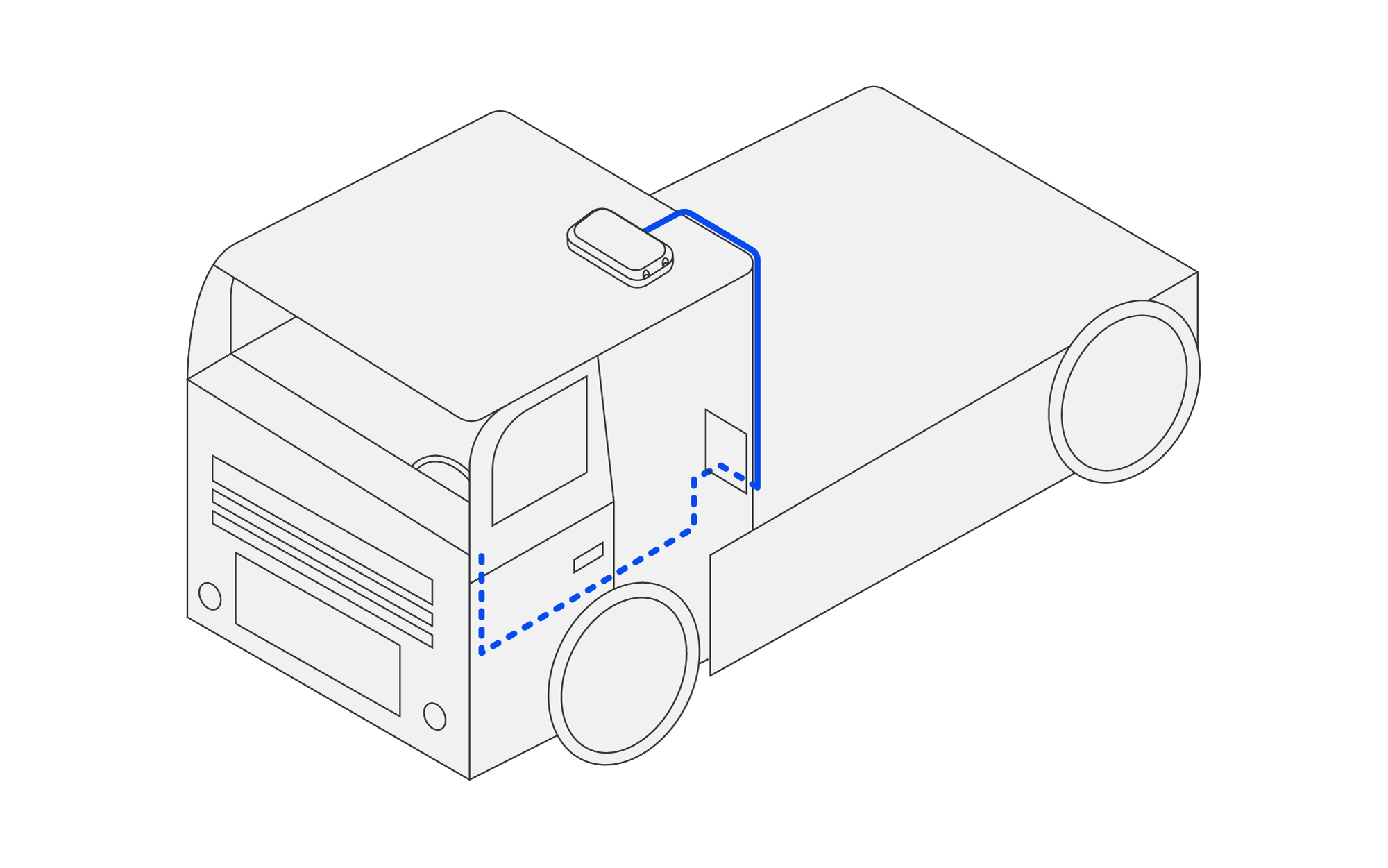

Un acheminement approprié des câbles est essentiel pour une installation de modem sécurisée et efficace. Le câble de l'adaptateur du modem doit sortir du véhicule et se connecter au boîtier télématique de véhicule (VG) sans interférence ni dommage. Acheminer le câble selon l'une des méthodes suivantes :
-

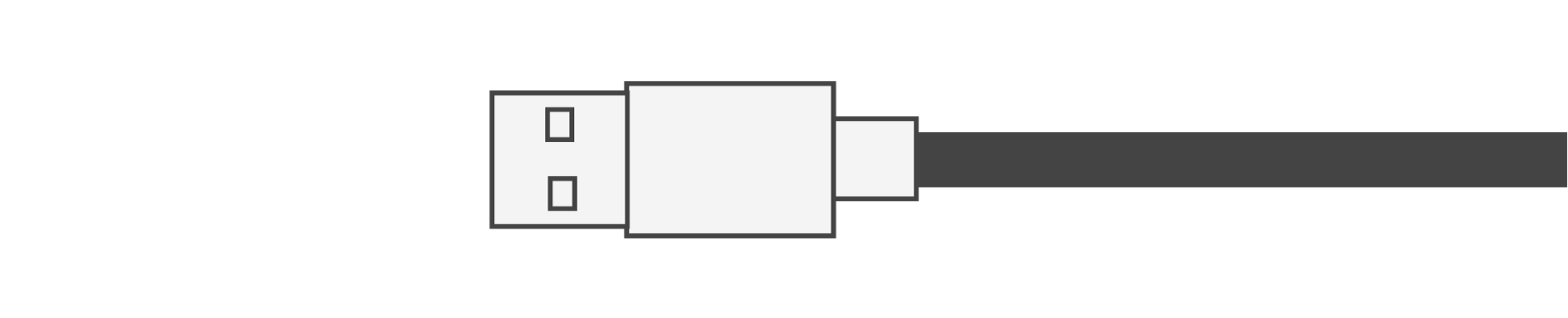

Positionnez l'extrémité USB du câble près du VG, mais ne le branchez pas.
-

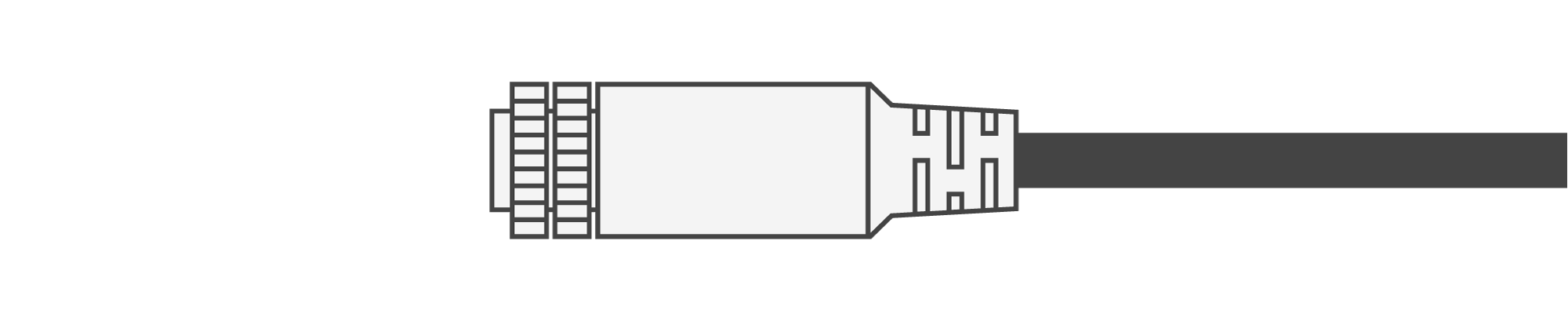

Dirigez l'extrémité du connecteur du modem du câble vers l'ouverture prévue du panneau, en évitant les edge vifs, les points de pincement, les airbags et autres dangers qui pourraient endommager le câble.
-

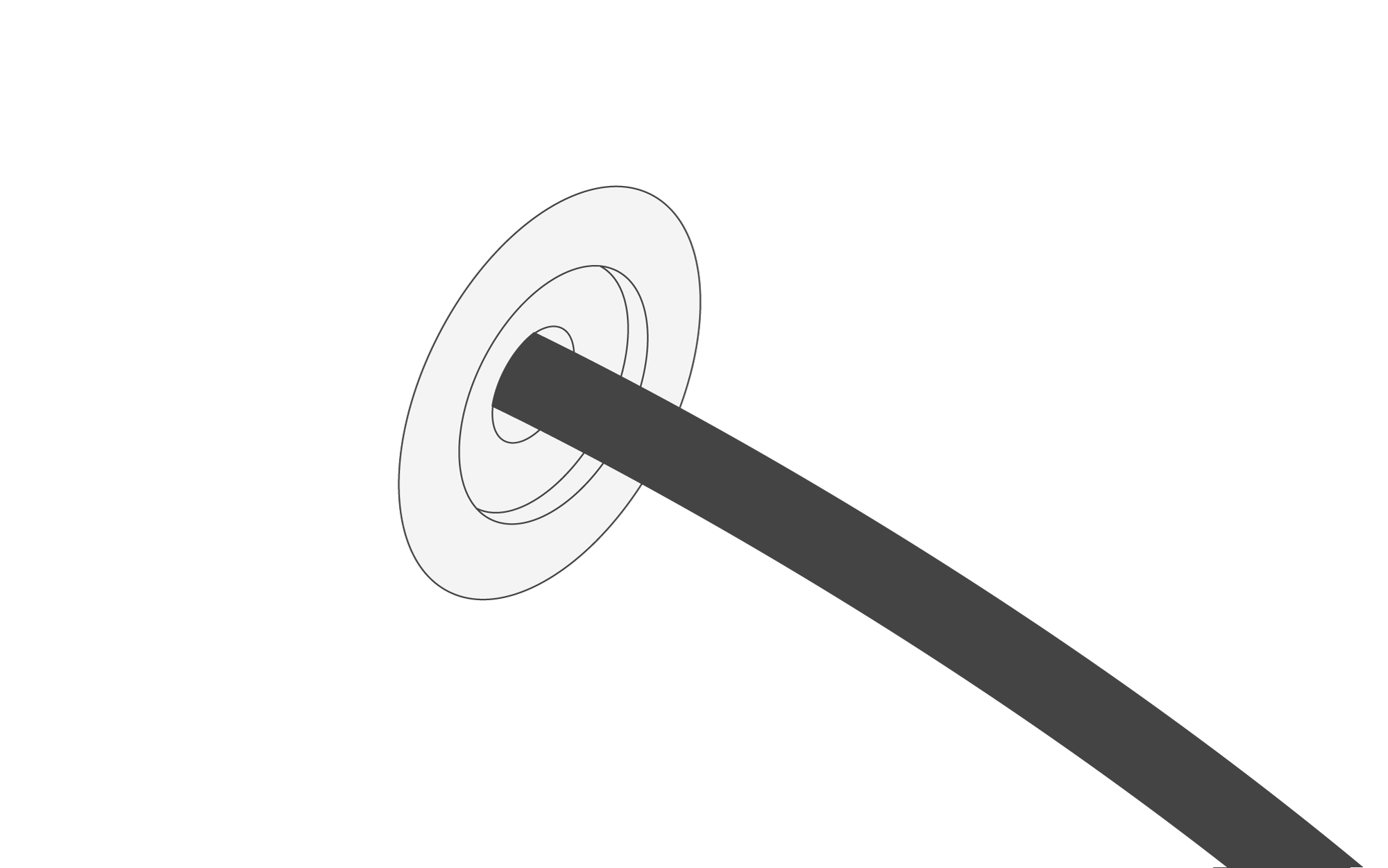

Passez le câble à travers l'ouverture du panneau en utilisant un passe-fil.
S'il n'existe pas d'ouverture, percez-en une en utilisant l'une des options suivantes :
-

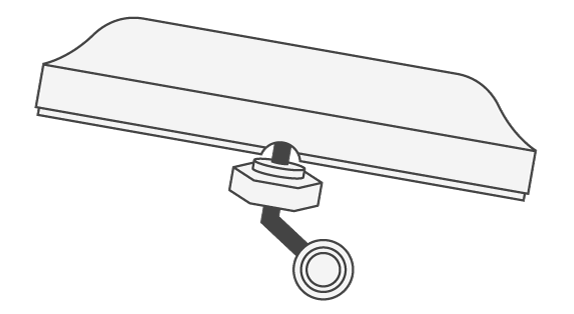

Montage inférieur : Pour faire passer le câble à travers le panneau directement sous le modem, percez un trou de 15 mm (5/8 po) directement sous l'emplacement de montage du modem. Procédez à la fixation du modem.
-
Passe-fil fourni par Samsara : Pour faire passer le câble à travers une ouverture de panneau en utilisant le Passe-fil fourni par Samsara, percez un trou de 23 mm (15/16 po).
-
Passe-fil alternatif : Pour faire passer le câble à travers une ouverture de panneau en utilisant un passe-fil différent, percez un trou de la taille appropriée pour le passe-fil choisi.
-
-
Faites passer le câble le long de l'extérieur du véhicule jusqu'à l'emplacement de montage du modem, en évitant les edge vifs, les points de pincement et les zones d'exposition aux vents forts.
-
Fixez le câble avec les attaches de câble fournies et les supports adhésifs.
-
Nettoyez la surface de montage à l'aide des lingettes alcoolisées fournies. Assurez-vous qu'elle est sèche avant d'appliquer les supports.
-
Placez les supports à une distance maximale de 15 mm (~6 po) l'un de l'autre. Appliquez une pression sur chaque support pendant au moins 20 secondes pour assurer une bonne adhérence.
-
Coupez tout excédent de matériau de serre-câble après l'avoir fixé.
-
-
Fixez solidement l'œillet à l'ouverture du panneau pour créer un joint adéquat.
-
Passez à Sécuriser et connecter le modem.
-
Positionnez l'extrémité USB du câble près du VG, mais ne le branchez pas.
-
Dirigez l'extrémité du connecteur du modem du câble vers l'ouverture de porte prévue, en évitant les itinéraires avec des edge vifs, des points de pincement, des airbags et d'autres dangers.
-
Faites passer le câble par l’ouverture de la porte et acheminez-le le long de l’extérieur du véhicule jusqu’à l’emplacement de montage du modem.
-
Fixez le câble avec les attaches de câble fournies et les supports adhésifs.
-
Nettoyez la surface de montage à l'aide des lingettes alcoolisées fournies. Assurez-vous qu'elle est sèche avant d'appliquer les supports.
-
Placez les supports à une distance maximale de 15 mm (~6 po) l'un de l'autre. Appliquez une pression sur chaque support pendant au moins 20 secondes pour assurer une bonne adhérence.
-
Coupez tout excédent de matériau de serre-câble après l'avoir fixé.
-
-

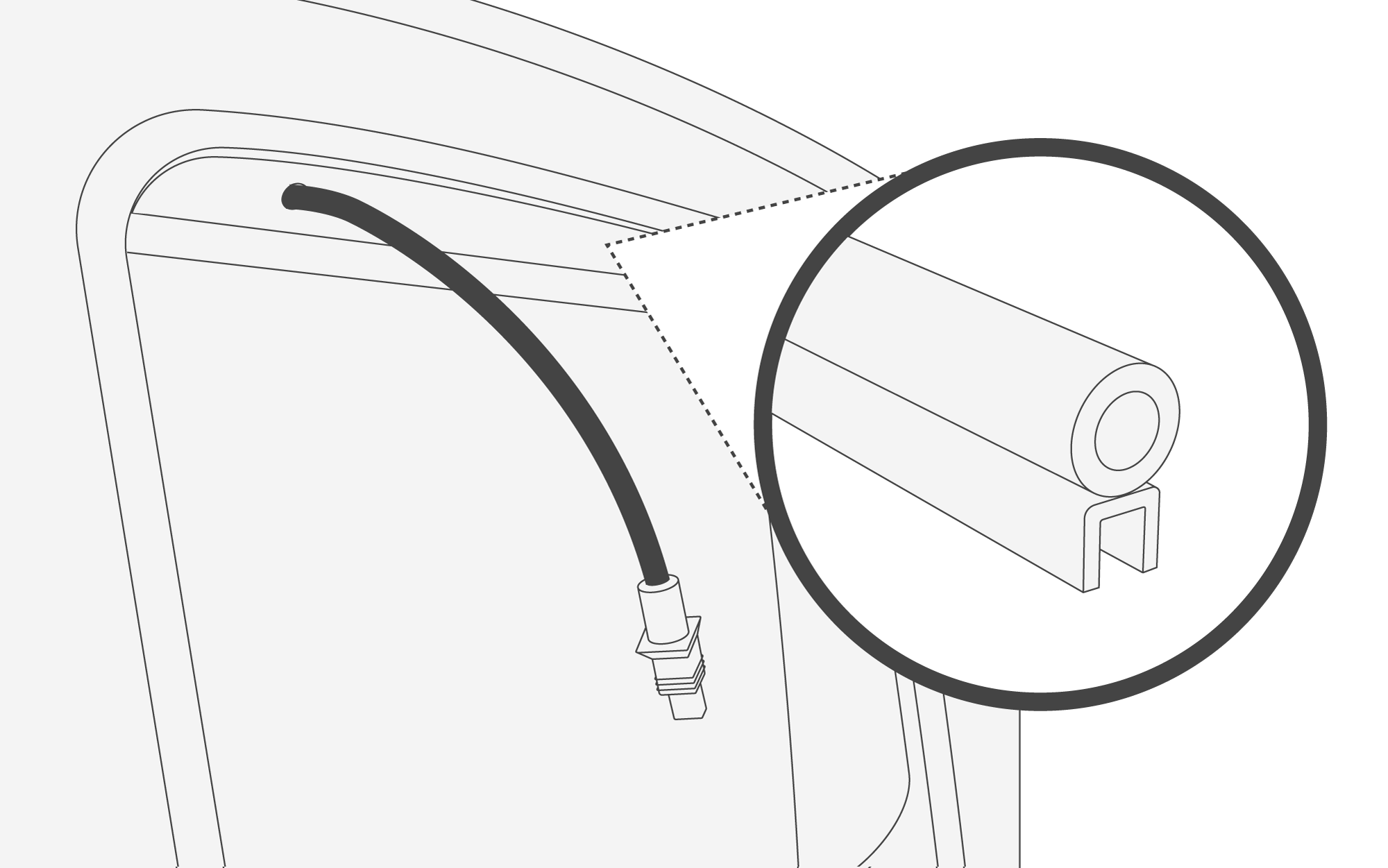

Fixez le câble dans l'ouverture de la porte à l'aide d'un sceau (non fourni).
-
Passez à Sécuriser et connecter le modem.
-
Positionnez l'extrémité USB du câble près du VG, mais ne le branchez pas.
-
Dirigez l'extrémité du câble du connecteur du modem vers l'ouverture de fenêtre prévue, en évitant les edge vifs, les points de pincement, les airbags et autres dangers.
-
Faites passer le câble par l'ouverture de la fenêtre et le long de l'extérieur du véhicule jusqu'à l'emplacement de montage du modem.
-
Fixez le câble avec les attaches de câble fournies et les supports adhésifs.
-
Nettoyez la surface de montage à l'aide des lingettes alcoolisées fournies. Assurez-vous qu'elle est sèche avant d'appliquer les supports.
-
Placez les supports à une distance maximale de 15 mm (~6 po) l'un de l'autre. Appliquez une pression sur chaque support pendant au moins 20 secondes pour assurer une bonne adhérence.
-
Coupez tout excédent de matériau de serre-câble après l'avoir fixé.
-
-
Fixez le câble dans l'ouverture de la fenêtre en utilisant un joint approprié (non fourni).
-
Passez à Sécuriser et connecter le modem.

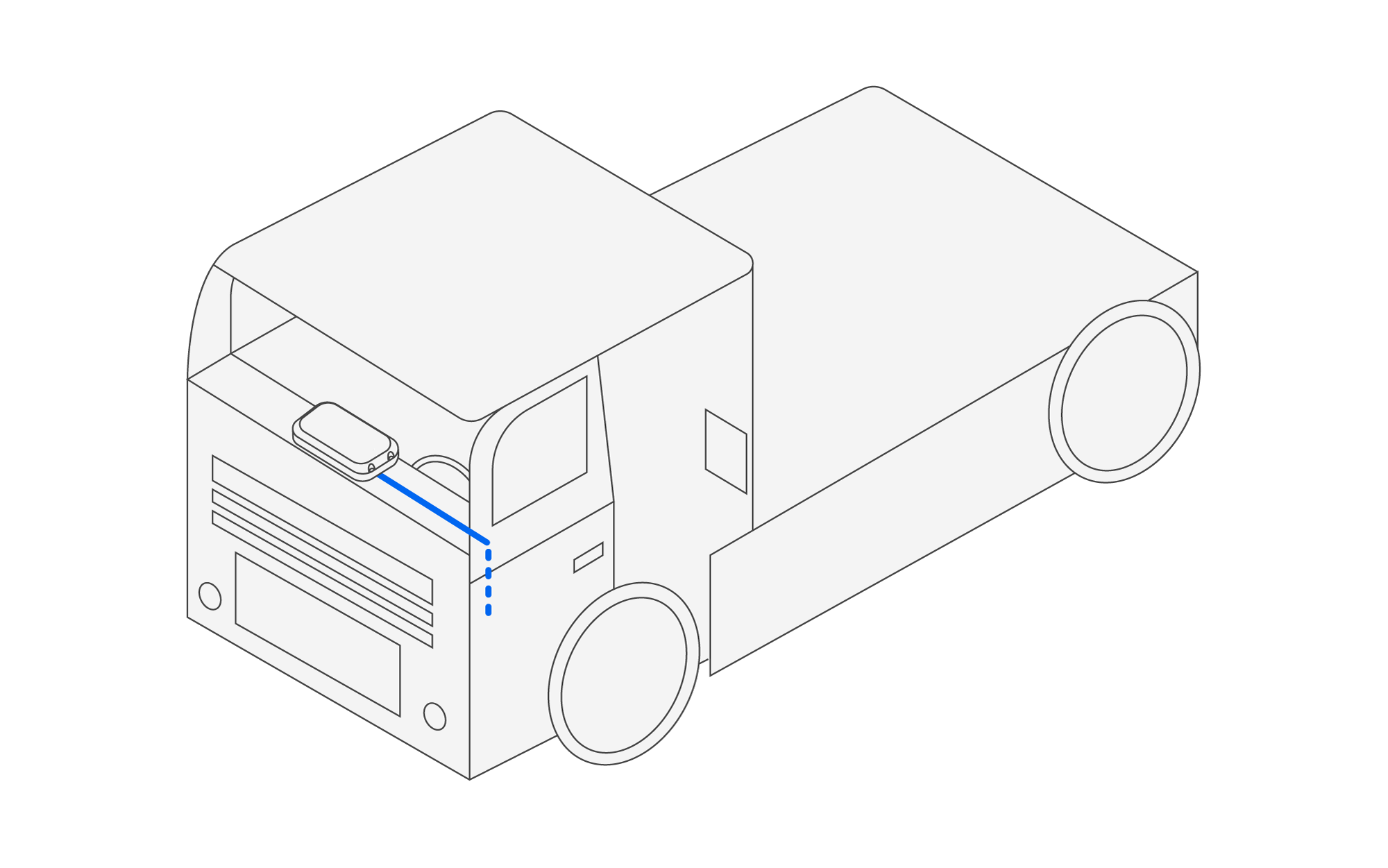

Si le montage sur le toit est inapproprié ou si des problèmes de performance surviennent, choisissez un emplacement sur le tableau de bord qui respecte les recommandations suivantes :
-
Sélectionnez une zone horizontale sur le tableau de bord avec une vue dégagée du ciel.
-
Assurez-vous que l'emplacement ne bloque pas les évents ou les sacs gonflables, n'interfère pas avec les commandes du véhicule, ou n'obstrue pas la vue du conducteur.
-
Cet emplacement convient à la plupart des cas d'utilisation et minimise l'exposition aux facteurs environnementaux.
Avertissement
Le montage sur le tableau de bord dans des environnements chauds ou ensoleillés peut affecter négativement la longévité de l'appareil en raison de températures très élevées.
Après avoir choisi un emplacement de tableau de bord approprié, itinéraire le câble de l'adaptateur modem :
-
Positionnez l'extrémité USB du câble près du VG, mais ne le branchez pas.
-
Assurez-vous qu'une longueur suffisante est allouée pour l'installation et la position du modem satellite.
-
Dirigez l'extrémité du connecteur du modem du câble adaptateur modem-boîtier télématique vers l'emplacement de montage prévu du modem, en évitant les edge vives, les points de pincement, les airbags et d'autres dangers qui pourraient endommager le câble.
-
Passez à Sécuriser et connecter le modem.
Cette procédure décrit comment connecter et monter un modem de manière sécurisée à l'intérieur d'un véhicule. Une installation appropriée garantit une connectivité satellite fiable et minimise le risque de dommages au modem ou aux composants du véhicule.
Avant de commencer, assurez-vous d'avoir tous les outils nécessaires, y compris le modem, le câble adaptateur modem-boîtier télématique, la gaine thermorétractable et une source de chaleur (briquet, chalumeau ou pistolet à air chaud). Travaillez avec précaution pour éviter d'endommager le câble ou le véhicule pendant l'installation.
-
Préparez le modem.

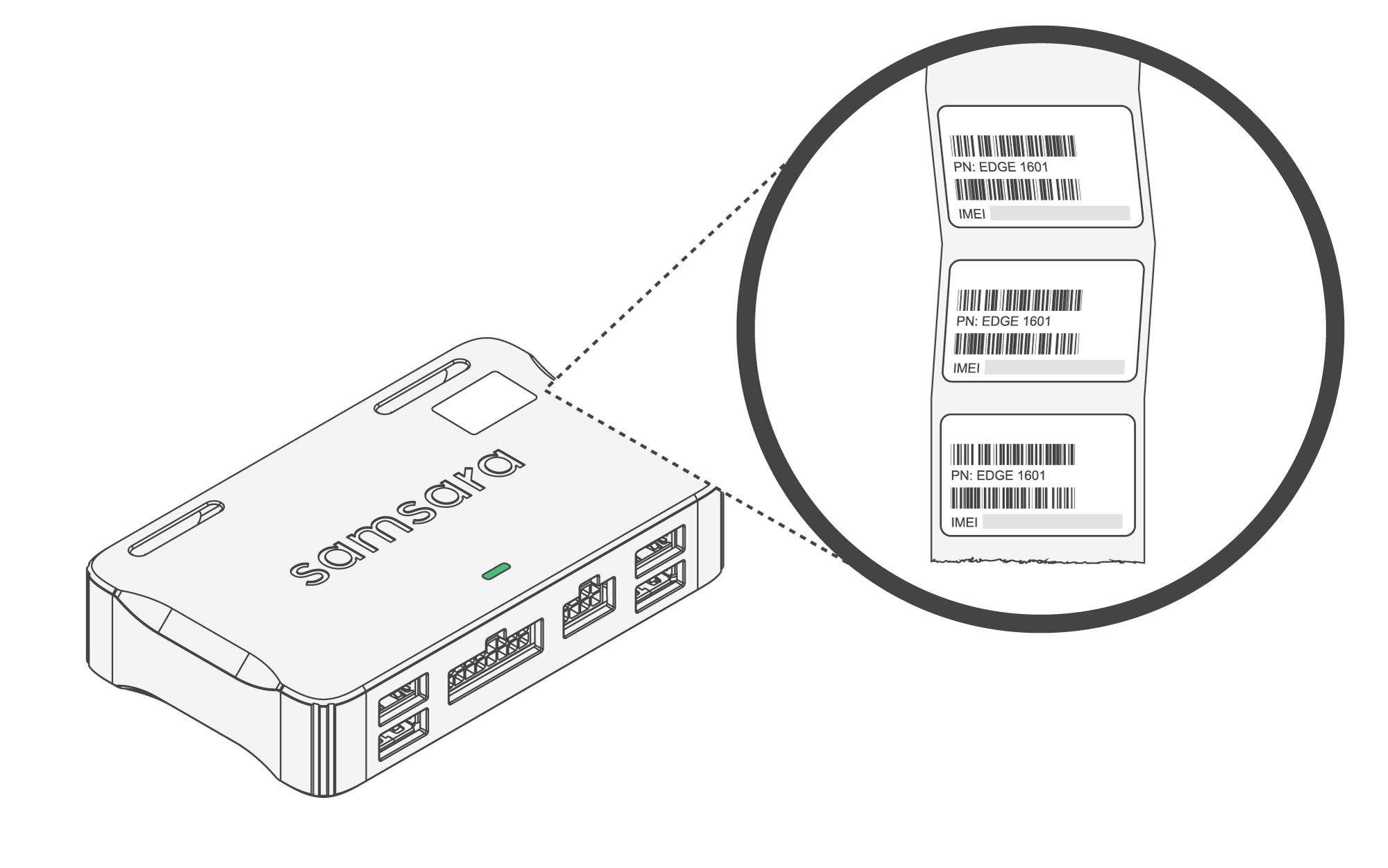

Retirez les étiquettes de numéro de série à l'arrière du modem. Apposez une étiquette sur le boîtier télématique de véhicule (VG) pour une identification facile à l'avenir.
-
Suivez les instructions du dépliant d'installation imprimé et utilisez le matériel fourni dans l'emballage du modem pour monter solidement le modem en utilisant l'une des méthodes suivantes :
-
Branchez le câble de l'adaptateur au modem :
-
Alignez le connecteur du câble avec le port du modem et connectez-les solidement.
-
Fixez le câble en fonction de l'emplacement de montage de votre modem, qu'il soit interne ou externe :
-
Montage interne : Serrez la connexion à la main (serrage à la main). Évitez d'utiliser une clé ou d'autres outils, car cela pourrait endommager le connecteur.
-

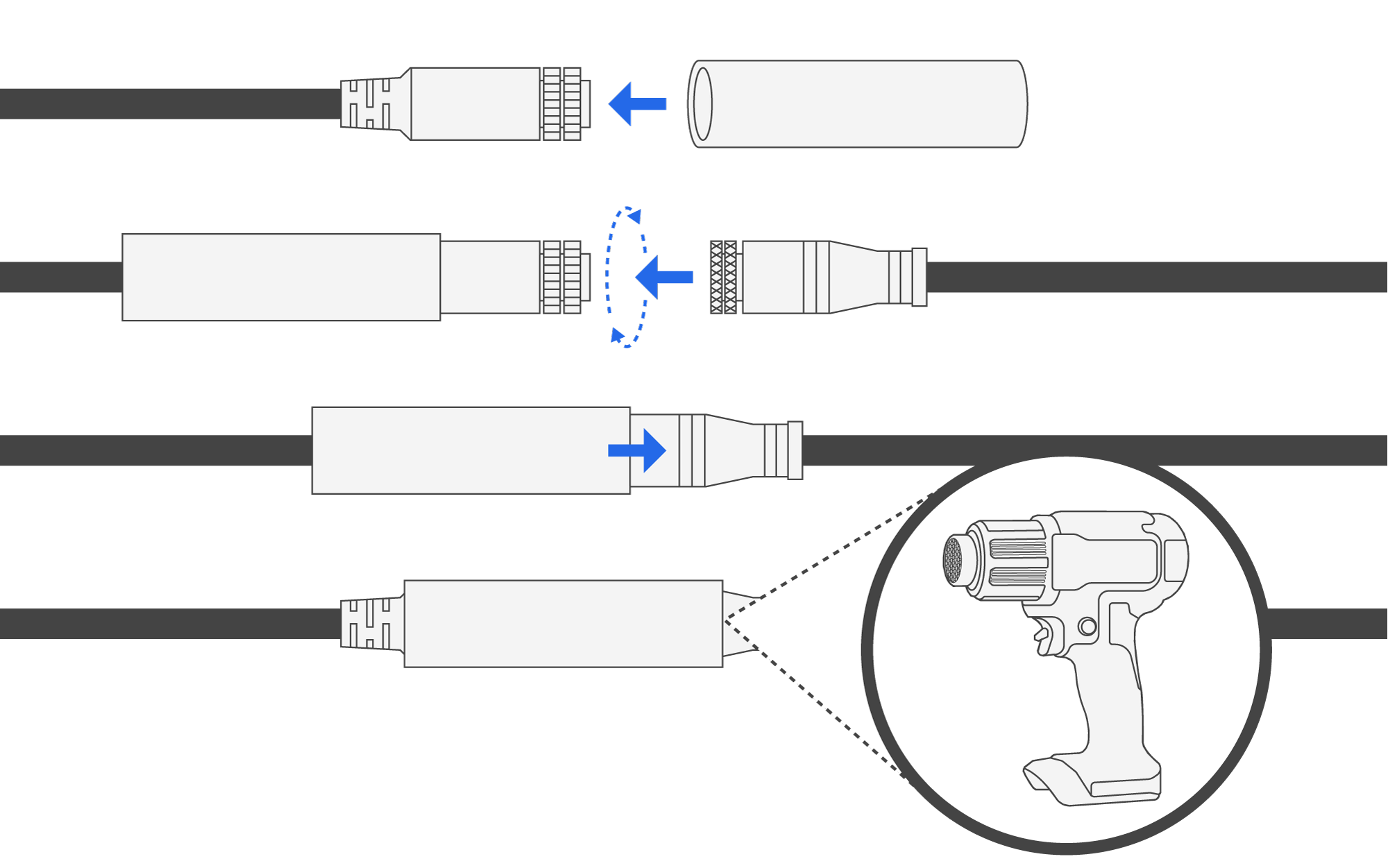

Montage externe :
-
Si la connexion entre le modem et le câble est à l'extérieur du véhicule.
-
Faites glisser le tube thermorétractable inclus sur le connecteur du câble de l'adaptateur de manière à ce qu'il se trouve derrière le connecteur.
-
Serrez la connexion à la main (serrage à la main). Évitez d'utiliser une clé ou d'autres outils, car cela pourrait endommager le connecteur.
-
Faites glisser le tube thermorétractable sur le connecteur accouplé de manière à ce qu'il soit centré.
-
Utilisez une source de chaleur, comme un briquet, un chalumeau à main ou un pistolet thermique, pour chauffer soigneusement le tube sur toute sa longueur. Assurez-vous que le tube rétrécit uniformément et forme un joint étanche.
Attention
Soyez prudent lorsque vous utilisez la source de chaleur pour éviter les blessures ou la surchauffe du câble. Appliquez la chaleur de manière uniforme et évitez de vous concentrer trop longtemps sur un seul point afin de prévenir les dommages à la gaine extérieure du câble.
-
-
-
-
Fixez tout câble lâche ou excédentaire pour éviter qu'il ne devienne un danger.
-
Faites passer le câble de manière ordonnée le long des panneaux intérieurs du véhicule ou d'autres points fixes.
-
Utilisez des attaches de câble ou des pinces pour fixer le câble solidement en place.
-
-
Connectez le modem au VG et confirmez la connectivité satellite :
Si nécessaire, consultez les instructions de configuration VG pour le dépannage ou les étapes de configuration supplémentaires.
-
Branchez l'extrémité USB du câble adaptateur dans le VG.
-
Démarrez le véhicule et attendez que la connectivité satellite apparaisse sur le tableau de bord Samsara. Ce processus ne devrait pas prendre plus de 5 minutes.
-
-
Si vous installez ce produit avec un bouton d’alarme Samsara, consultez les instructions d'installation pour l'accessoire.
-
Remplacez tous les panneaux de véhicule qui ont été retirés pendant le processus d'installation. Assurez-vous que tous les panneaux sont correctement alignés et solidement fixés.
-
Éliminez correctement tous les emballages et déchets pour maintenir un environnement de travail propre et sécuritaire.
Ce guide d'installation contient de l'information typique particulière aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et n'est donné que à titre indicatif. Consultez les lois et les ordonnances locales en vigueur pour connaître les éventuelles restrictions d'installation. Il incombe à l'installateur de se conformer à toutes les lois et les ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange d'un tiers avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec les produits et/ou services de tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services de tiers.
N'installez pas le matériel lorsque le véhicule n'est pas sécurisé ou lorsqu'il est en marche, sauf si le guide d'installation vous demande de mettre le véhicule en marche. N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou que vous utilisez le véhicule. N'installez pas ce matériel à un endroit qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule, ou à proximité des panneaux des coussins gonflables ou dans le rayon d'action d'un coussin gonflable.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut exploser s'il est placé à proximité de matériaux inflammables ou dangereux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez jamais les condensateurs de ce matériel.
Le matériel peut subir des dommages causés par l'eau si le joint est endommagé. Ne l'utilisez pas si le joint semble endommagé.
Le non-respect des instructions de montage peut entraîner un risque de blessure physique ou de dommages matériels causés par des objets tombants. Si vous montez le matériel sur un mur de bâtiment, vérifiez la présence de câblage ou de plomberie avant de percer des trous.
Conservez ce matériel entre -40 °F et 185 °F (-40 °C et 85 °C). Ne pas maintenir ce matériel dans la plage de température spécifiée peut entraîner des risques pour la sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer dʼinterférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences susceptibles dʼoccasionner un fonctionnement non souhaité.
Cet appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes :
(1) l’appareil ne doit pas produire de brouillage; et (2) l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers généraux. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter ce(s) produit(s) aux points de collecte désignés où il(s) sera (seront) accepté(s) gratuitement. |
