Fahrzeug-Gateway - Schwerlastfahrzeuge - CBL-VG-DJ1939-VM

Falls noch nicht geschehen, aktivieren Sie das Gerät im Samsara-Dashboard anhand einer der folgenden Methoden:

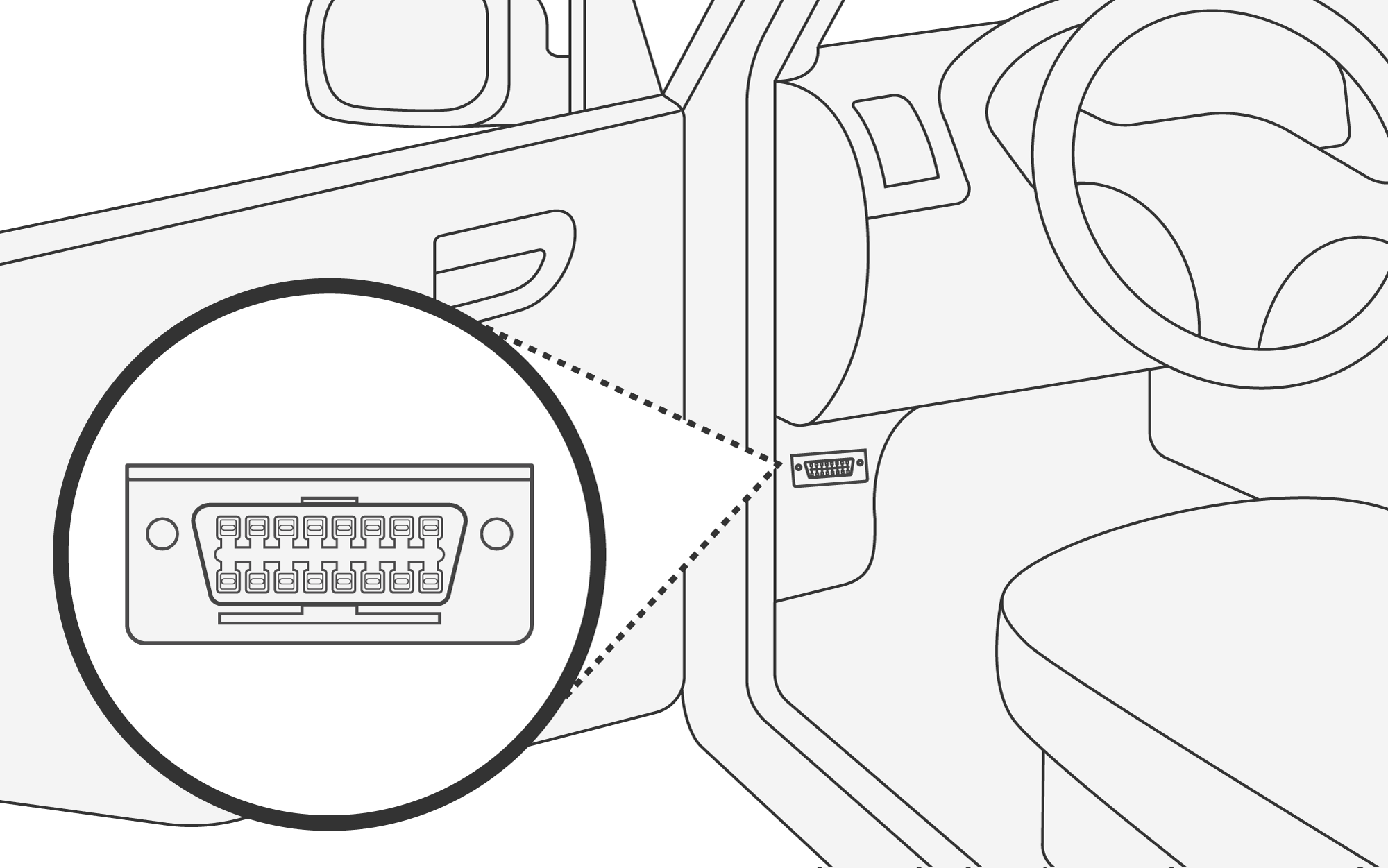

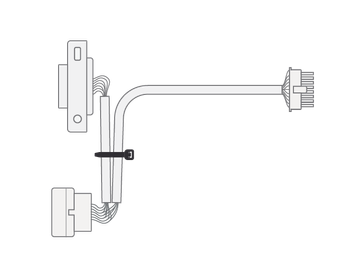

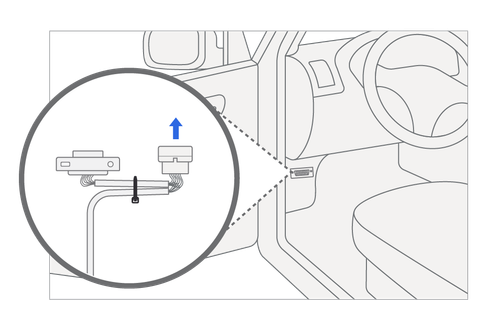

Nachdem das Gerät aktiviert wurde, beginnen Sie mit der Installation im Fahrzeug. Suchen Sie bei ausgeschaltetem Motor den OBD-Port des Fahrzeugs. Lösen Sie den Port von seinem ursprünglichen Einbauort im Fahrzeug. In der Regel befindet sich der Port im oder in der Nähe des Fußraums auf der Fahrerseite.

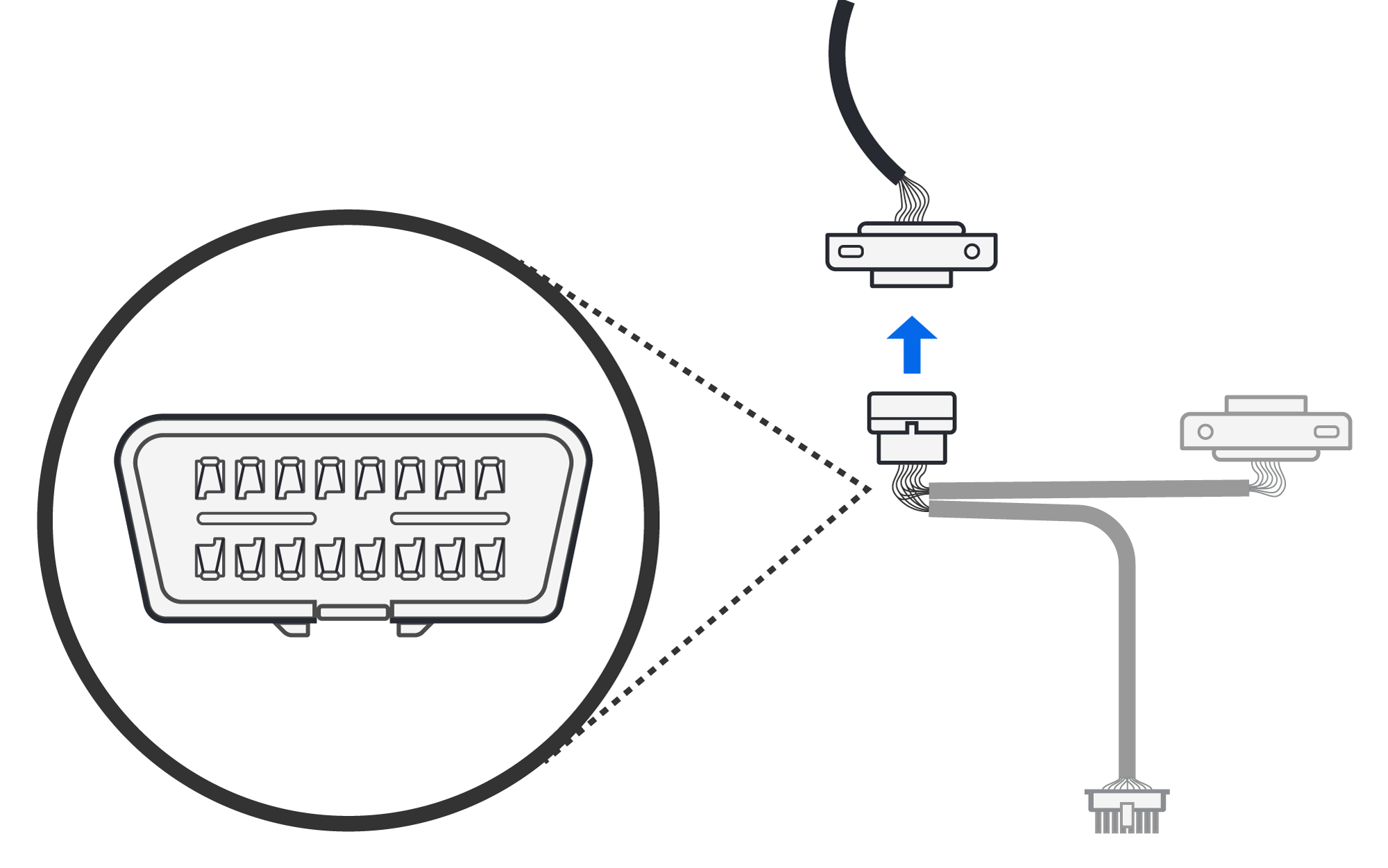

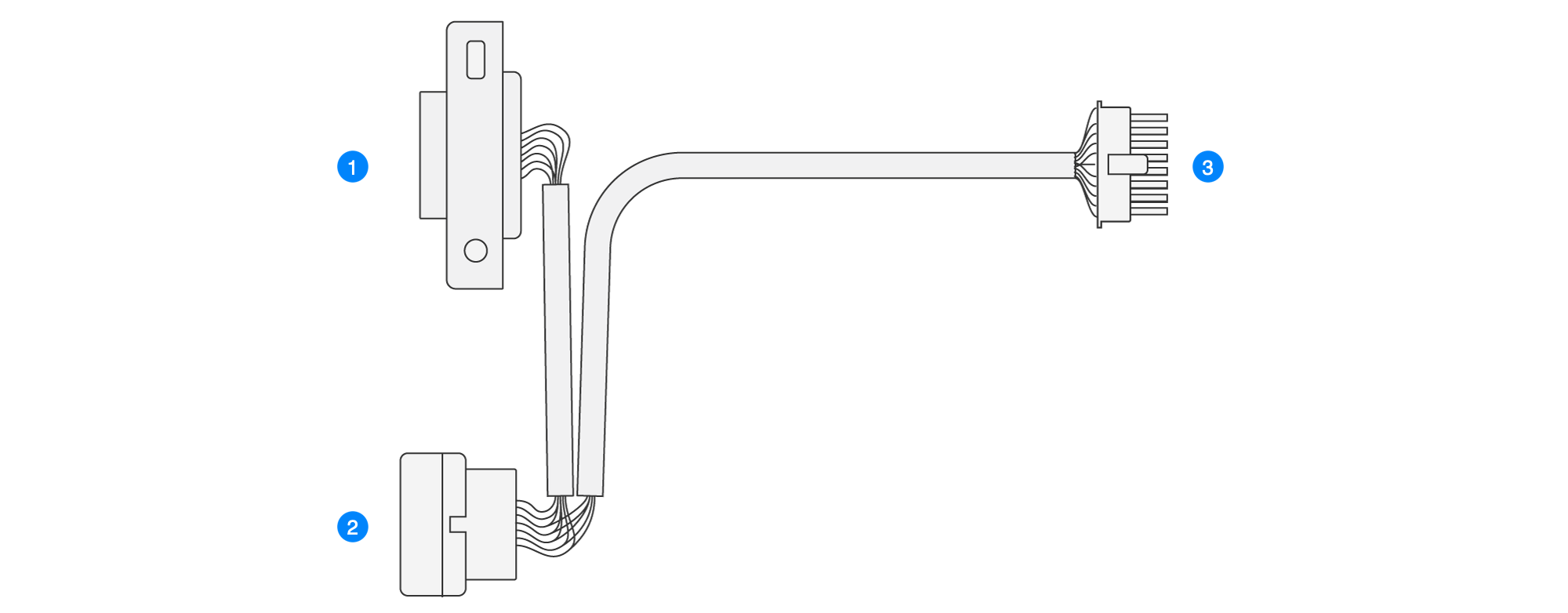

Schließen Sie das Samsara-Kabel nach der Entfernung von der Fahrzeugabdeckung an den abgetrennten OBD-Port an.

Über den zusätzlichen Port am Samsara-Kabel bleibt der Zugriff auf die Fahrzeugdiagnose möglich.

Befestigen Sie den nicht angeschlossenen Port an der ursprünglichen Stelle im Fahrzeug.

Vergewissern Sie sich, dass das Fahrzeug-Gateway und alle Kabel nicht in der Nähe der Pedale, des Lenkgestänges und anderer beweglicher Teile des Fahrzeugs liegen.

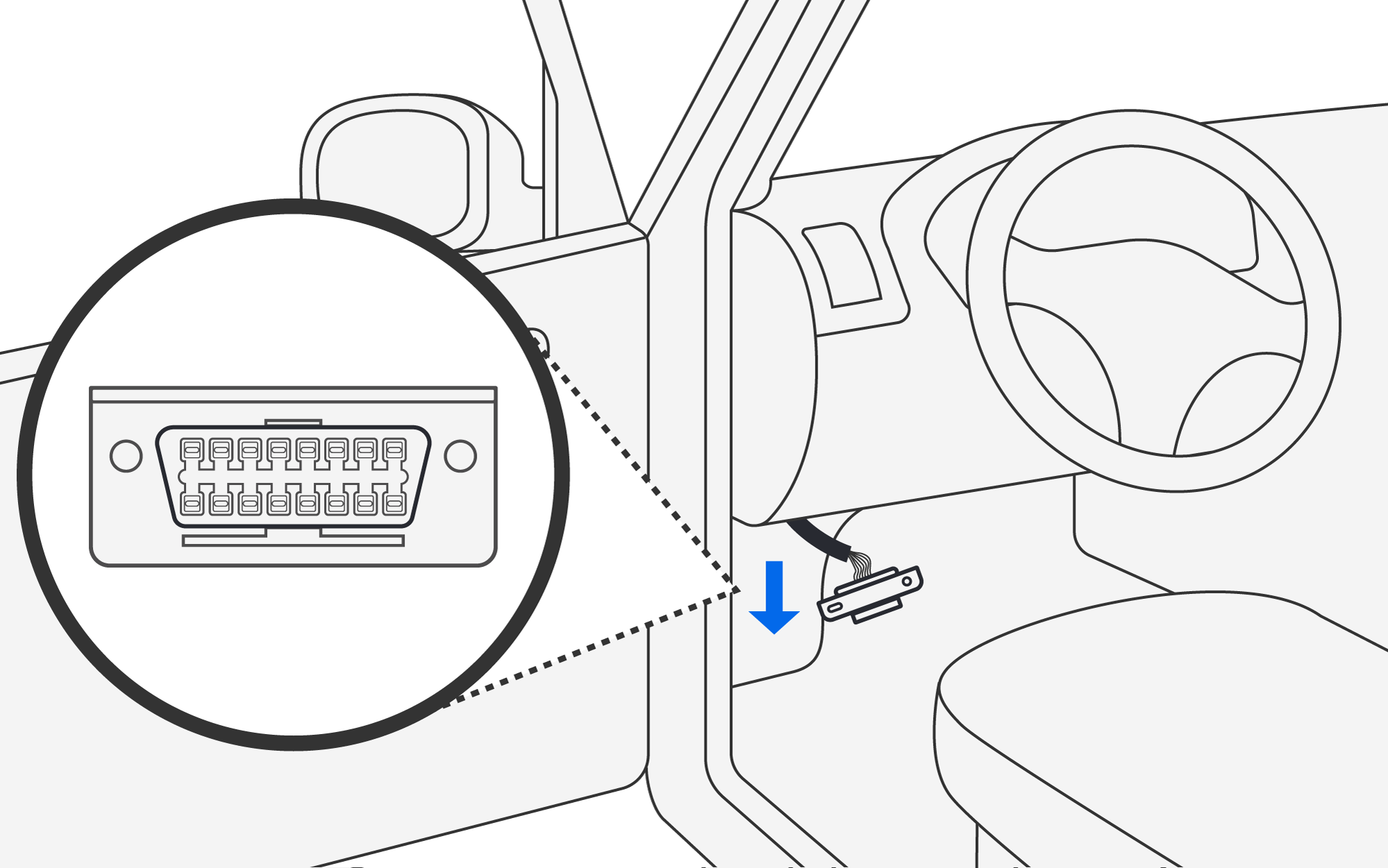

Nachdem das Gerät aktiviert wurde, beginnen Sie mit der Installation im Fahrzeug. Suchen Sie bei ausgeschaltetem Motor den OBD-Port des Fahrzeugs. Lösen Sie den Port von seinem ursprünglichen Einbauort im Fahrzeug.

In der Regel befindet sich der Port im oder in der Nähe des Fußraums auf der Fahrerseite.

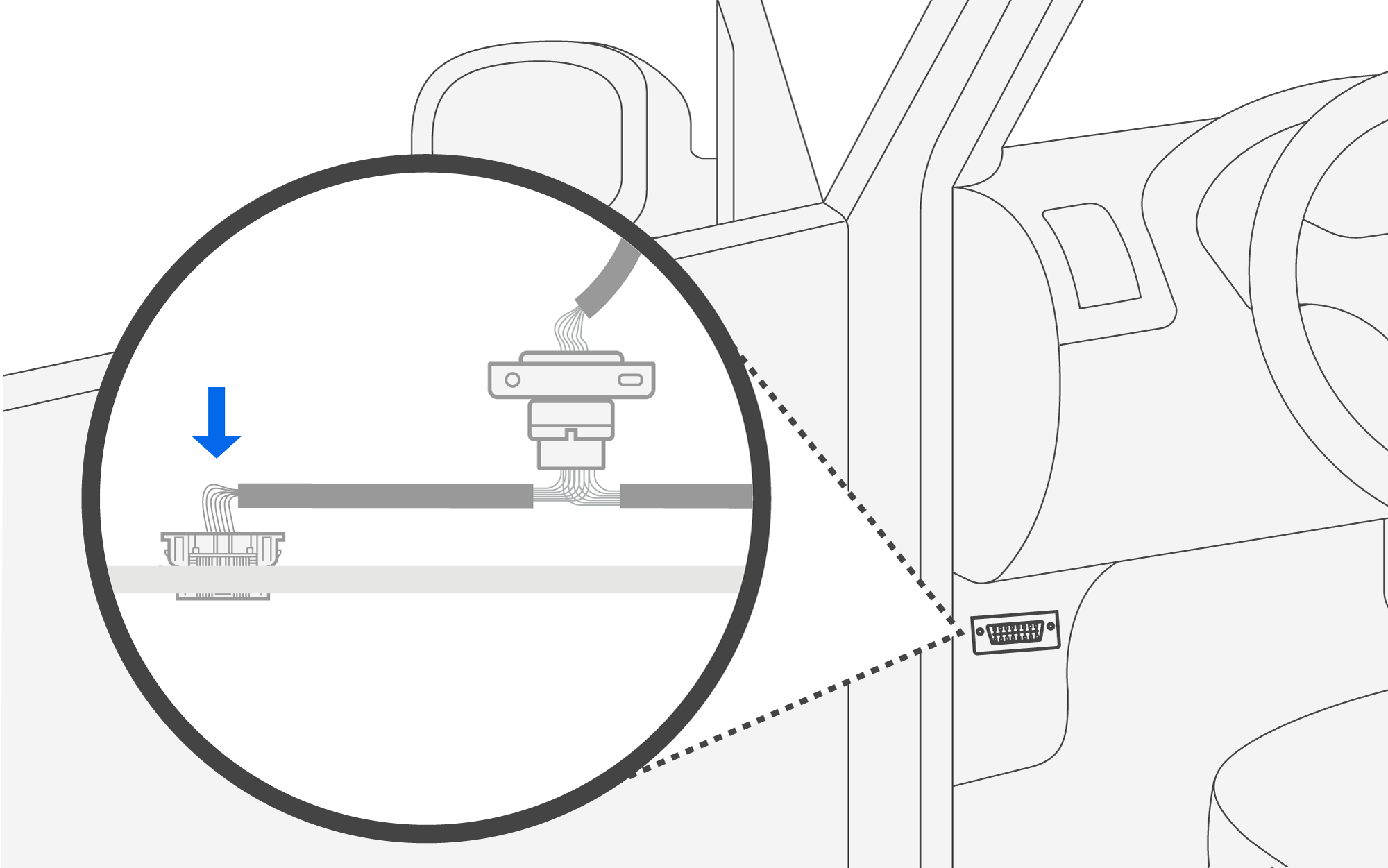

Schließen Sie das Samsara-Kabel nach der Entfernung von der Fahrzeugabdeckung an den abgetrennten OBD-Port an.

Über den zusätzlichen Port am Samsara-Kabel bleibt der Zugriff auf die Fahrzeugdiagnose möglich.

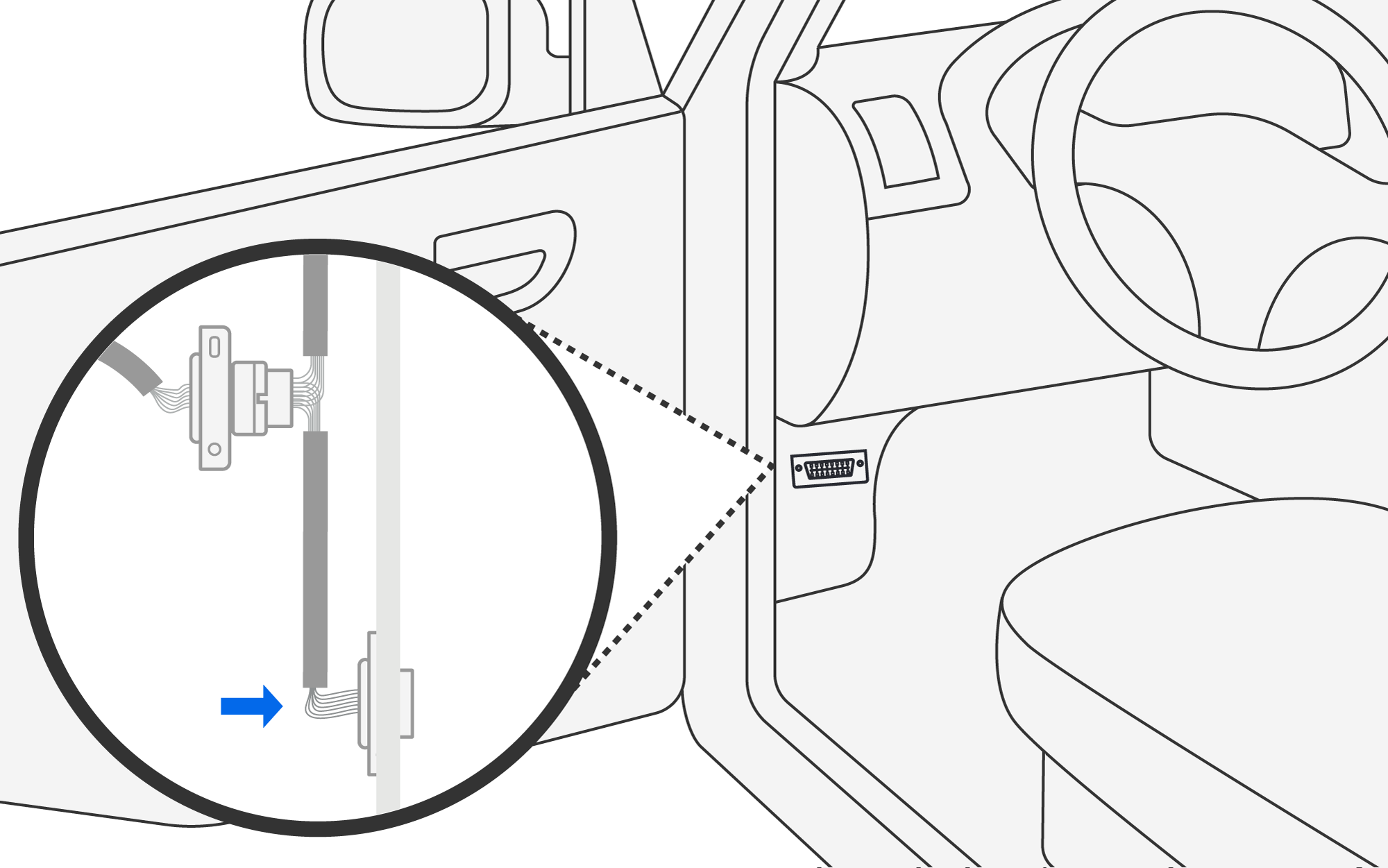

Befestigen Sie den nicht angeschlossenen Port an der ursprünglichen Stelle im Fahrzeug.

Vergewissern Sie sich, dass das Fahrzeug-Gateway und alle Kabel nicht in der Nähe der Pedale, des Lenkgestänges und anderer beweglicher Teile des Fahrzeugs liegen.

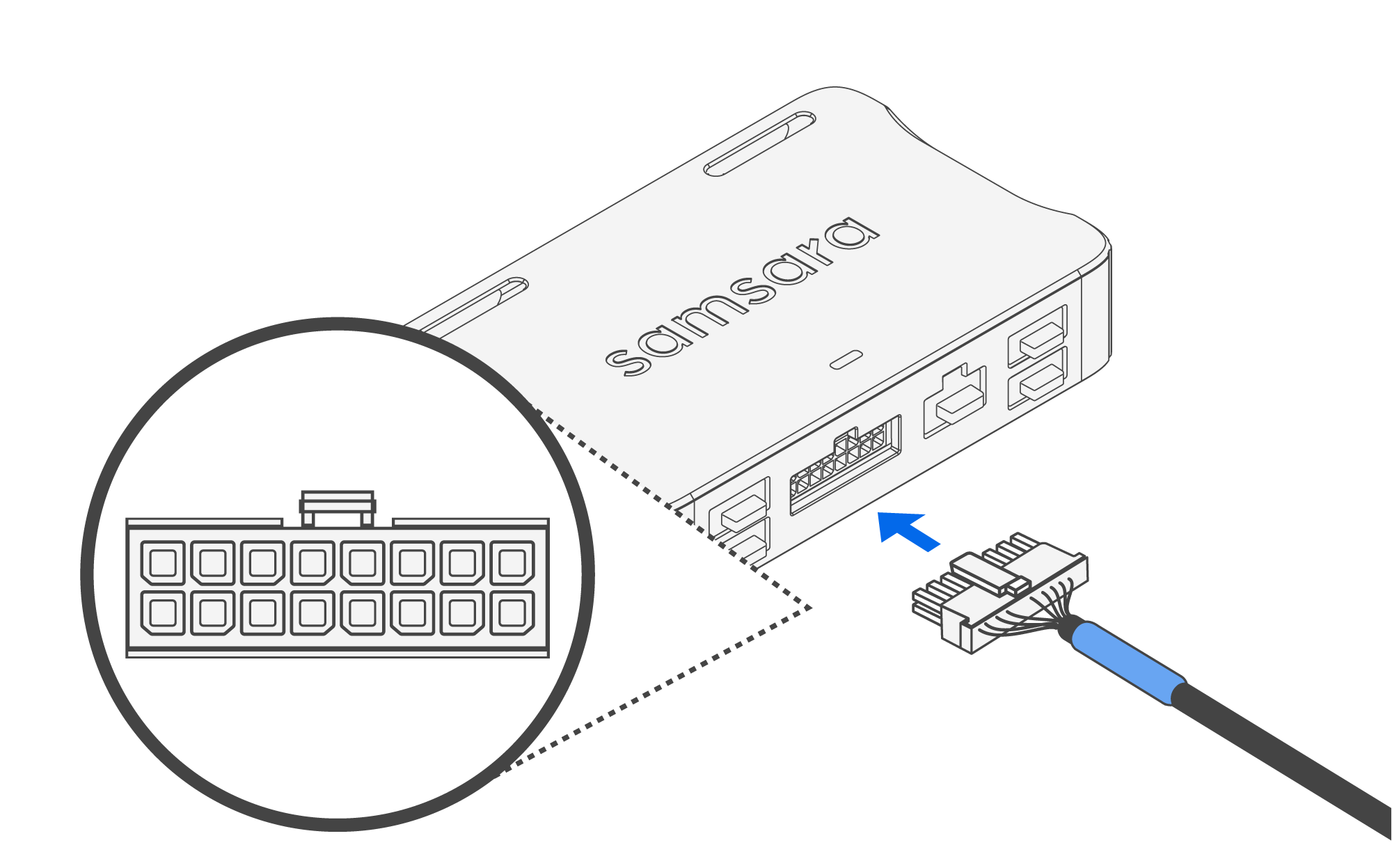

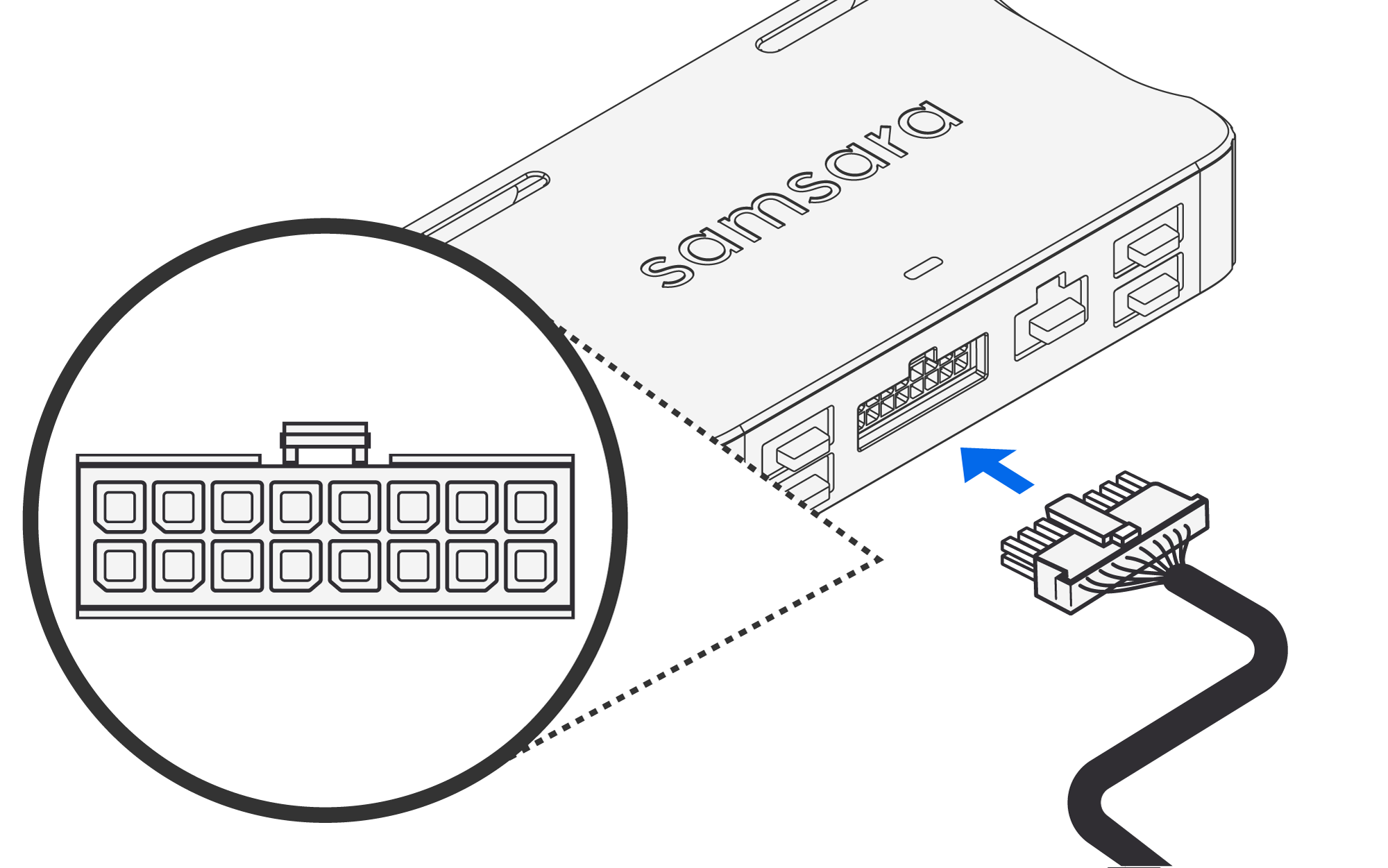

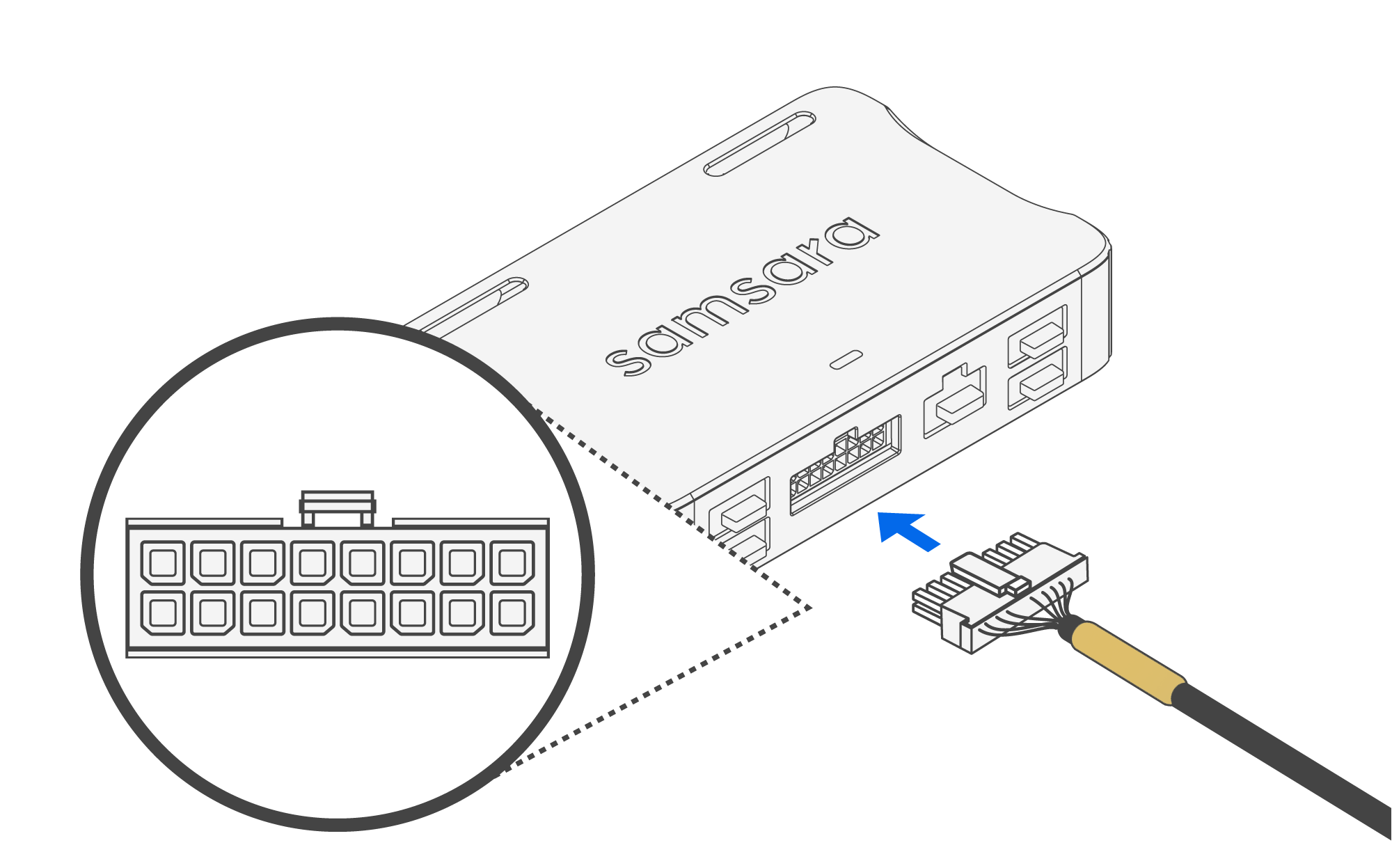

Stecken Sie den 16-poligen Diagnose-/Stromanschluss in das Fahrzeug-Gateway. Bei vollständigem Einrasten ist ein Klickgeräusch zu hören.

Schalten Sie Ihr Fahrzeug ein und überprüfen Sie, ob die Fahrzeug-Gateway-Kontrollleuchte grün leuchtet; dies kann 1–3 Minuten dauern.

Wenn die Anzeige gelb leuchtet, stellen Sie sicher, dass Sie das Gateway an einem Ort mit gutem Mobilfunkempfang installieren.

Wenn die Kontrollleuchte blau leuchtet, schalten Sie Ihr Fahrzeug aus und wieder ein, bevor Sie mit dem nächsten Schritt fortfahren.

Wenn Sie die Samsara Fleet App für die Einrichtung verwenden, können Sie zur App zurückkehren und die Installation überprüfen, sobald die Anzeige grün leuchtet.

1. Vergewissern Sie sich, dass das Fahrzeug eingeschaltet ist, und warten Sie, bis alle Prüfungen in der App abgeschlossen sind.

2. Fügen Sie Fahrzeugdetails wie das Kennzeichen in der App hinzu.

Stecken Sie die Kabelstecker der entsprechenden Zubehörgeräte (USB oder 8-polige AUX-Geräte) ein.

Greifen Sie auf die Zubehörgeräte-Ports zu, indem Sie die Portabdeckungen entfernen und ordnungsgemäß entsorgen.

Verwenden Sie die im VG-Kasten enthaltenen schmalen Kabelbinder, um das Netzkabel und alle Zubehörgerätekabel zu sichern.

Sichern Sie das Netzkabel und alle Kabel der Zubehörgeräte mit den Kabelbindern, die in der Kabeltasche enthalten sind.

CARB EO Aufkleberplatzierung für Fahrzeuge, die in Kalifornien betrieben werden: Um die Kalifornische Abgasuntersuchung zu unterstützen, bringen Sie den beiliegenden CARB EO Produktinformationsaufkleber im Motorraum an.

1. Identifizieren Sie den CARB EO Produktinformationsaufkleber, der mit dem Fahrzeug-Gateway geliefert wird:

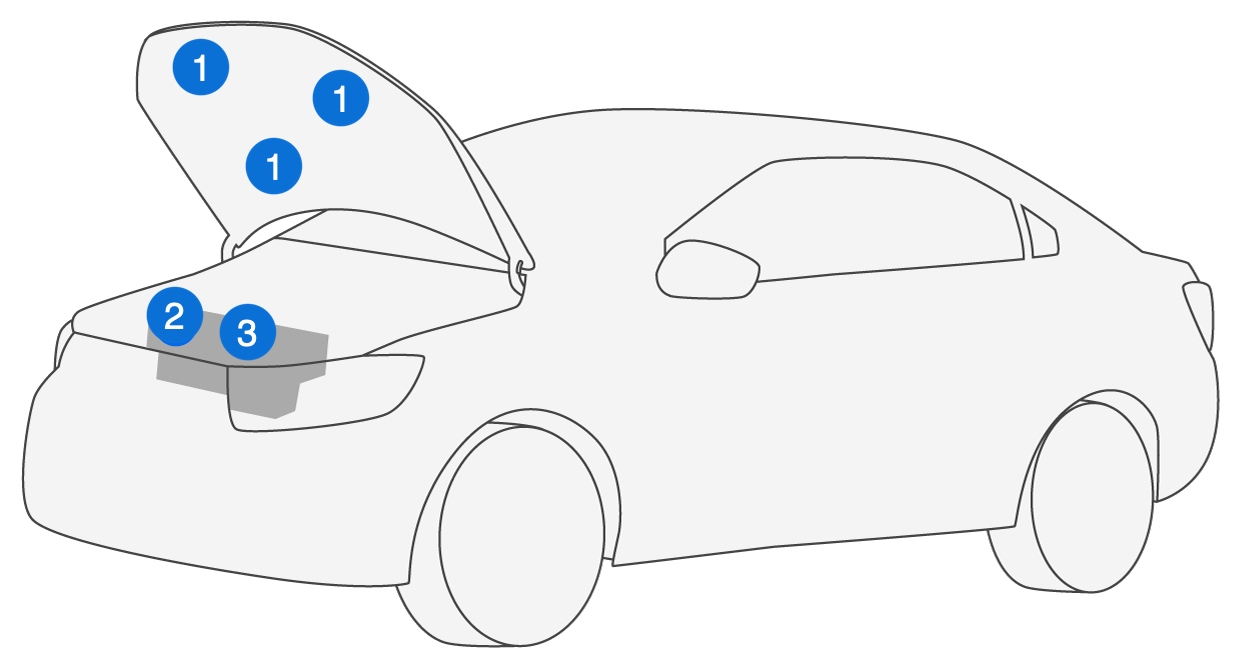

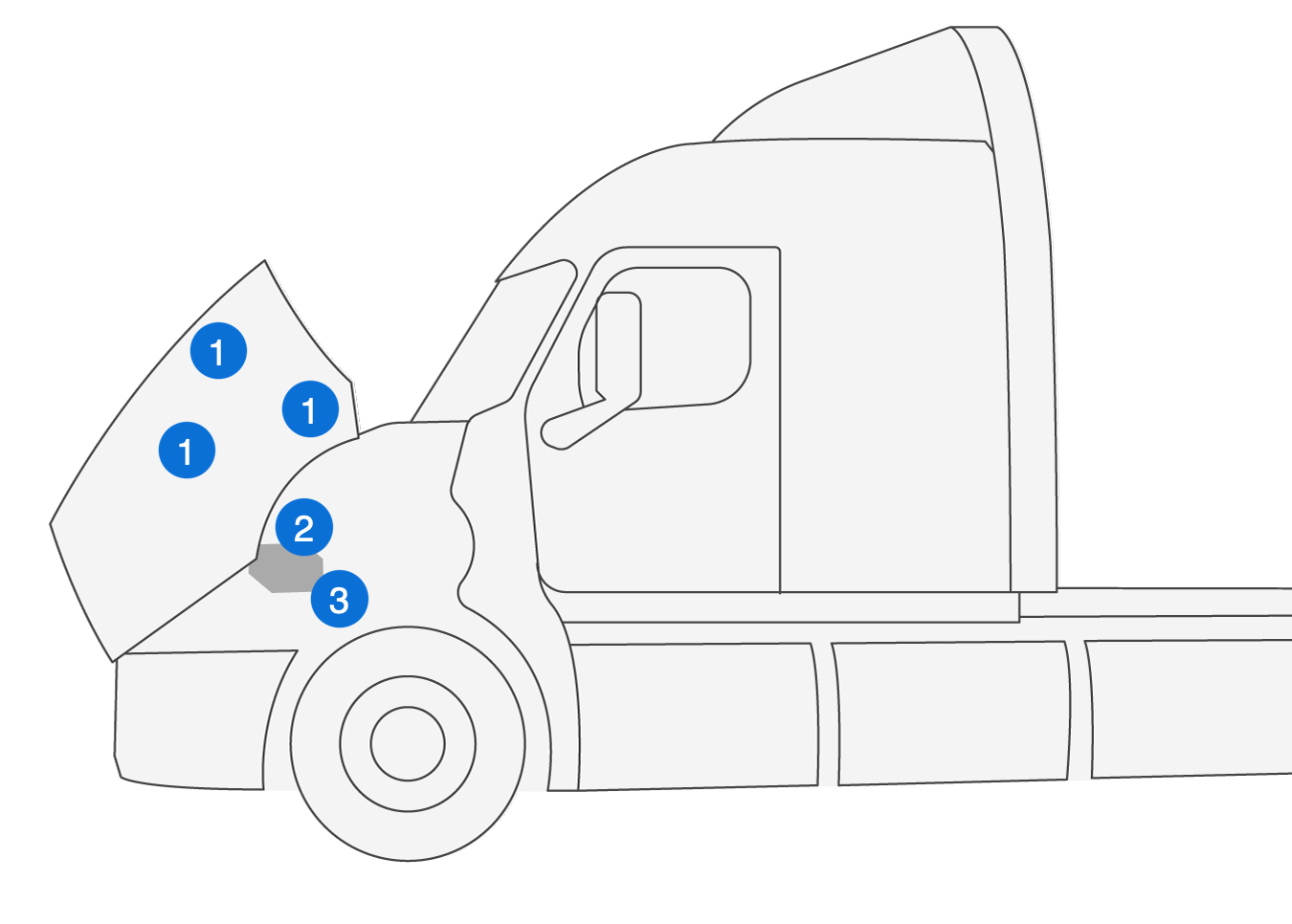

2. Verwenden Sie die folgenden Diagramme und Legende, um typische VEC-Label-Standorte nach Fahrzeugtyp zu identifizieren:

   • : Unterseite der Motorhaube

   • : Ventildeckel des Motors

   • : Kühlerabdeckung

   Personenkraftwagen und Leichtlastwagen	Schwerlastwagen

3. Platzieren Sie den CARB EO Aufkleber auf einer glatten, sauberen Oberfläche in der Nähe des VEC-Labels.
