LM11

_{Aktualisiert: 10. Februar 2026}

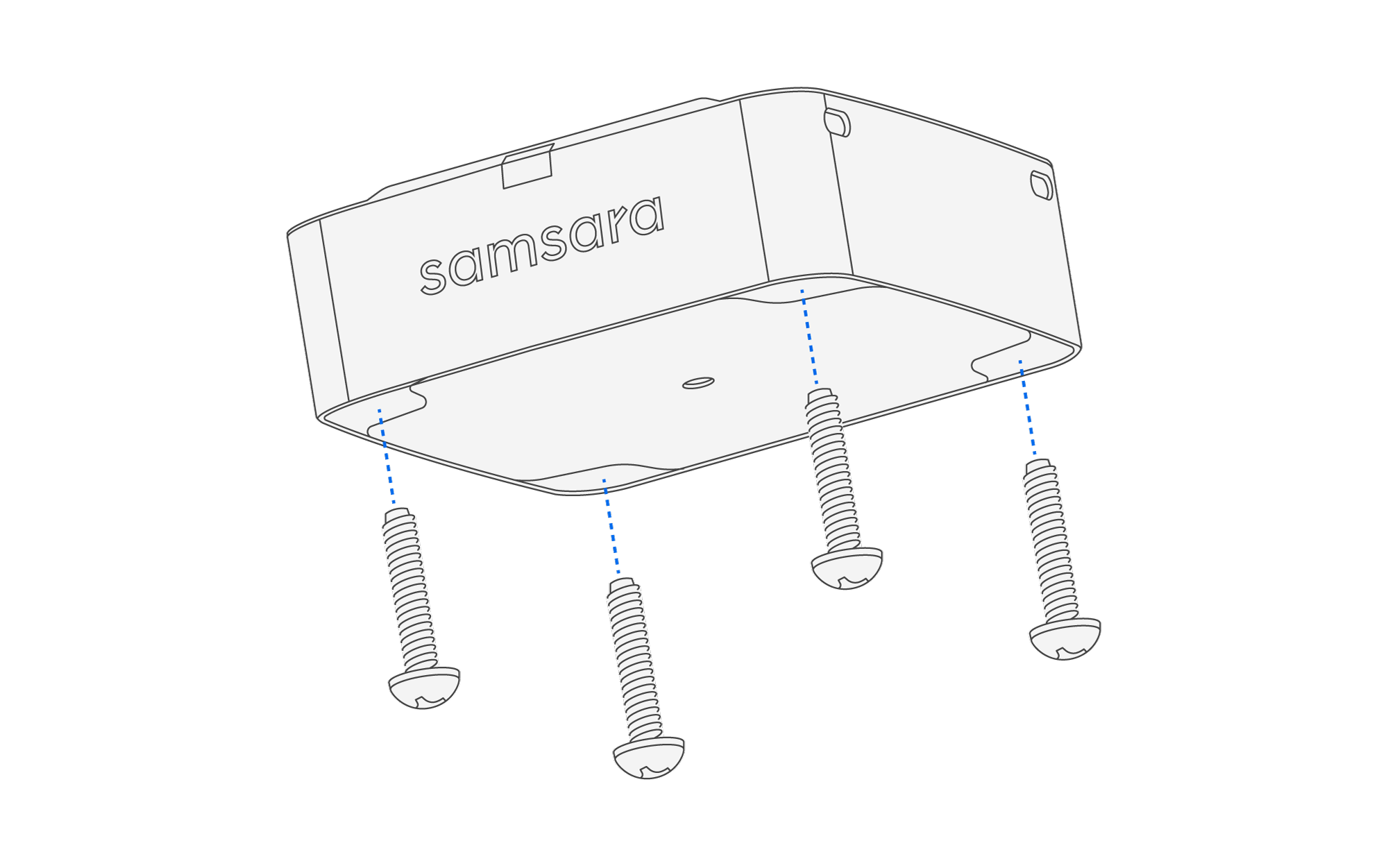

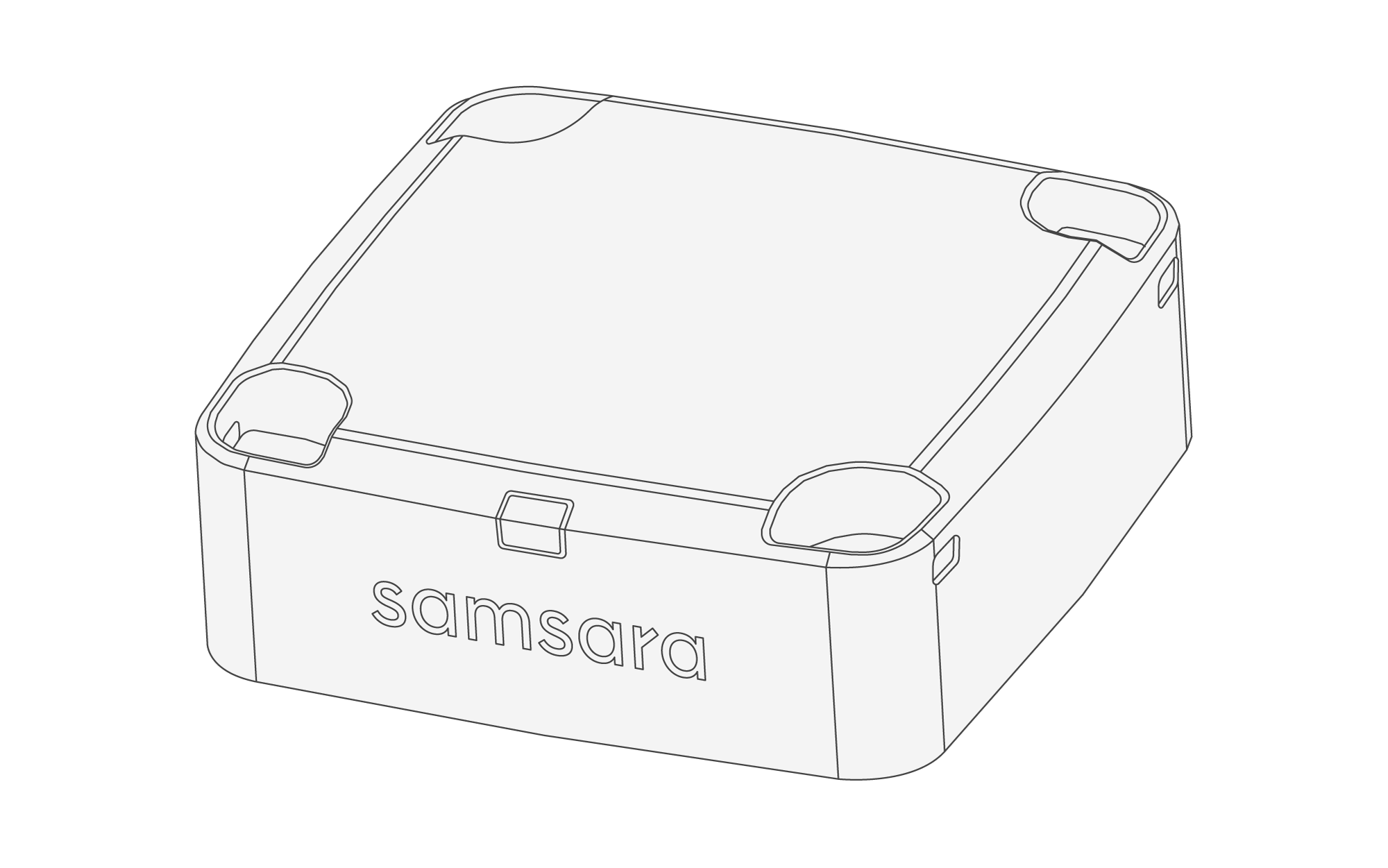

Der LM11 ist ein robuster Sensor, der Füllstände von Feststoffen und Flüssigkeiten in Tanks misst. Er verwendet Radar, um die Füllstände zu erkennen, indem er eine Distanzmessung vom Boden des Sensors bis zur Füllhöhe des Tankinhalts vornimmt. Der Sensor unterstützt mehrere Montagemöglichkeiten, einschließlich Klebemontage, Gewindeadapter, Flachplattenadapter und Schrauben. Diese Anleitung führt Sie durch die Installations- und Konfigurationsschritte.

Aktivieren Sie den Sensor

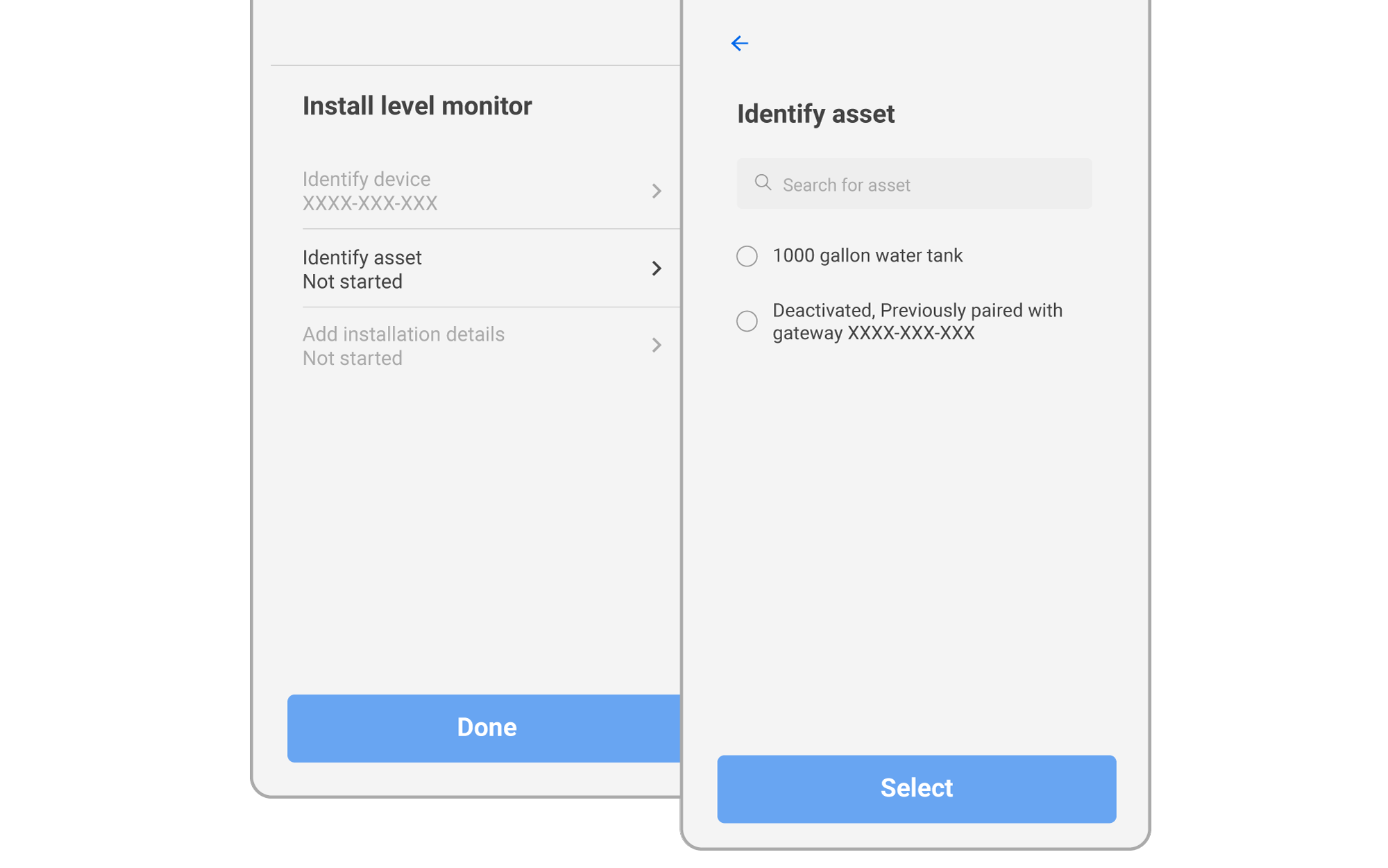

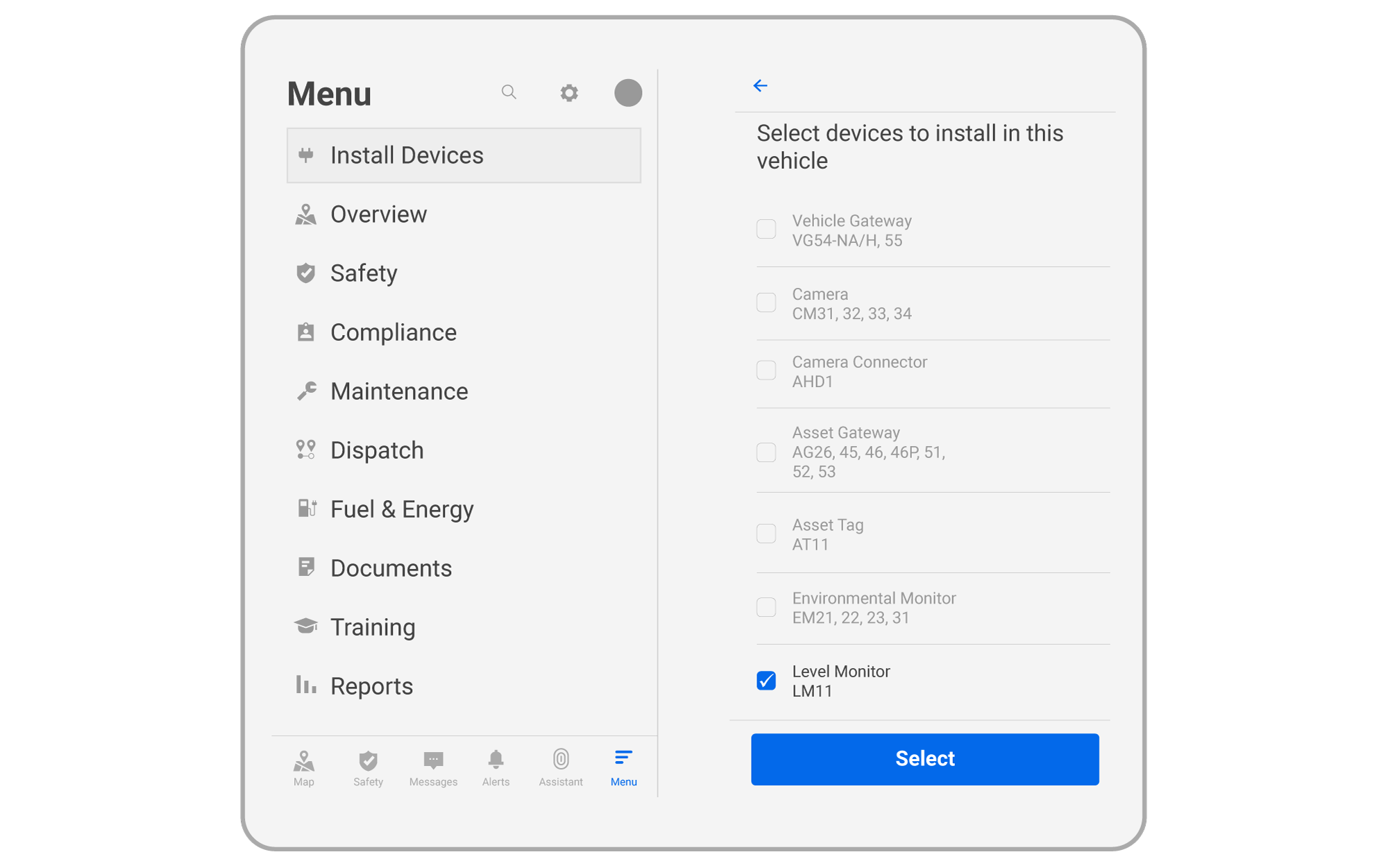

In der Samsara Fleet-App gehen Sie zu Geräte installieren und wählen Sie Füllstandsüberwachung LM11.

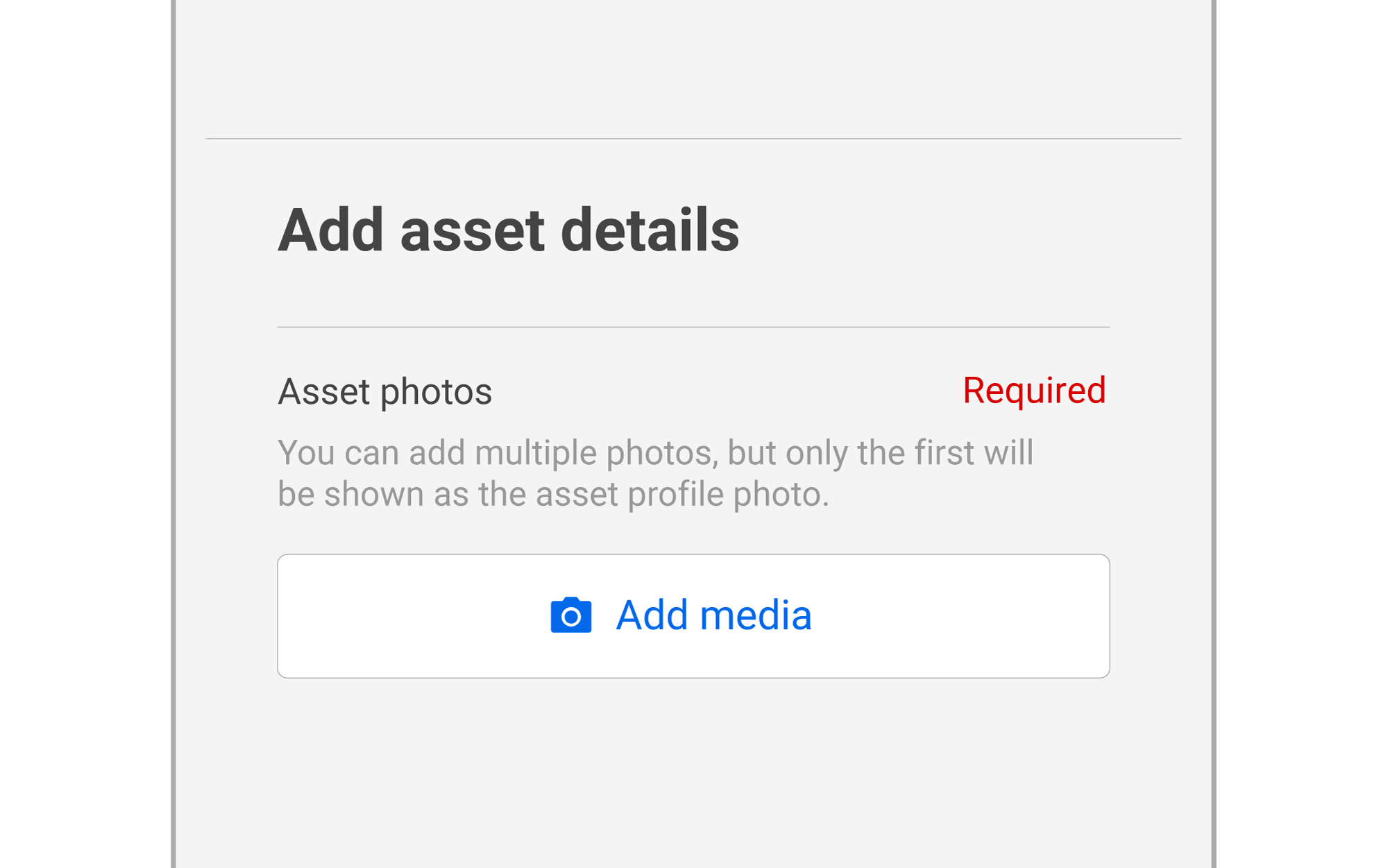

Tippen Sie auf Asset identifizieren für einen vorhandenen Tank oder Installation überprüfen für einen neuen.

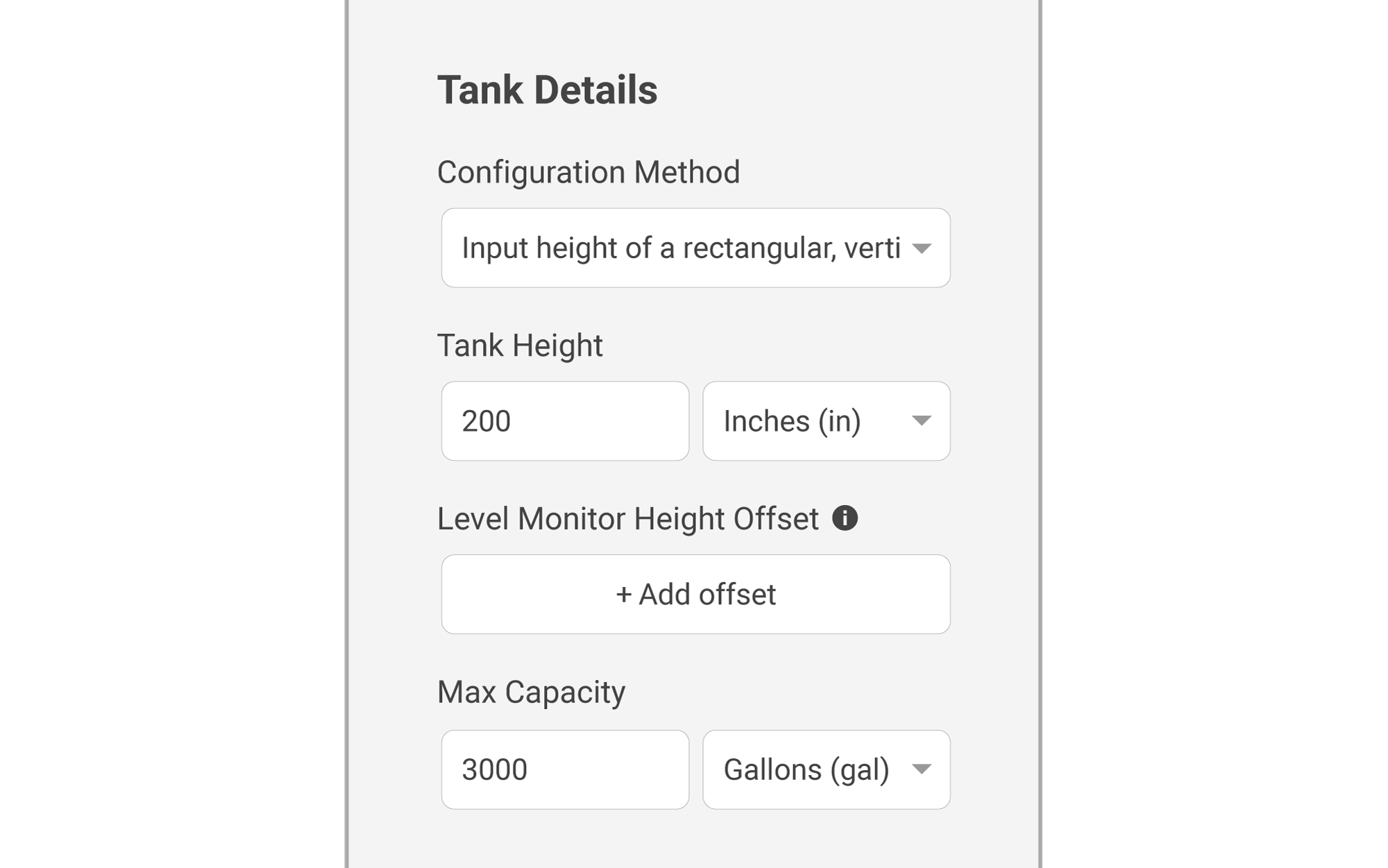

Messen und notieren Sie die Tankdetails: Höhe, Durchmesser und aktuellen Füllstand.

Diese Informationen sind oft verfügbar, wenn der Tank eine Kalibrierungstabelle (Tabelle der Höhen und Volumina) hat.
Fahren Sie fort mit Mount the LM11 Sensor.

Installieren Sie den LM11 Füllstandsüberwachung

Bevor Sie den LM11 Füllstandsüberwachung montieren, beachten Sie die folgenden Richtlinien:

Anmerkung

✓ Montieren Sie das Gerät ungefähr parallel zur Oberfläche des zu messenden Materials.
✓ Montieren Sie das Gerät über dem tiefsten Teil eines Tanks oder Behälters.
✓ Verwenden Sie Klebstoffe und Dichtungsmaterialien, die mit Kunststoffen mit niedriger Oberflächenenergie und mit allen Chemikalien, mit denen das Gerät in Kontakt kommen kann, kompatibel sind.
✓ Stellen Sie sicher, dass das Gerät waagerecht montiert ist und sich keine Feuchtigkeit unter dem Gerät ansammeln kann.
🚫 Montieren Sie das Gerät nicht mit der Unterseite zu einer Metalloberfläche.
🚫 Montieren Sie das Gerät nicht näher als 12” von einer Seitenwand entfernt.
🚫 Montieren Sie das Gerät nicht direkt über starren inneren Querstreben in einem Behälter.

Der erste Schritt bei der Installation des LM11 Sensors besteht darin, den richtigen Montageort und die Methode zu bestimmen. Der Sensor kann auf verschiedene Arten montiert werden, einschließlich Oberflächenmontage und Gewindeöffnungen. Wenn Sie einen Samsara-Montageadapter verwenden, befestigen Sie zuerst den Adapter am Tank oder Behälter und dann den LM11 am Adapter. Verwenden Sie die folgenden Schritte, um den LM11 Sensor basierend auf Ihren Tankspezifikationen zu aktivieren, zu montieren und zu konfigurieren.

Installieren Sie den LM11 Sensor auf nichtmetallischen Behältern

Verwenden Sie diese Methode für nichtmetallische Tanks mit flachen oder sanft gekrümmten Oberflächen. Wenn die Krümmung ⅛” (3mm) überschreitet, verwenden Sie einen alternativen Klebstoff anstelle von VHB-Klebeband. Wählen Sie Klebstoffe, die mit PVDF-Kunststoff und dem Tankmaterial kompatibel sind. Das Gerät muss waagerecht installiert werden, um genaue Messwerte zu gewährleisten.

Achtung

Montagesituationen, die es Feuchtigkeit ermöglichen, sich unterhalb der Mitte des LM11 anzusammeln, können zu ungenauen Messwerten führen. Stellen Sie sicher, dass die Klebstoffe sowohl eine waagerechte Installation als auch keine Standorte für Feuchtigkeitsansammlungen unterhalb der Mitte des Geräts bieten.

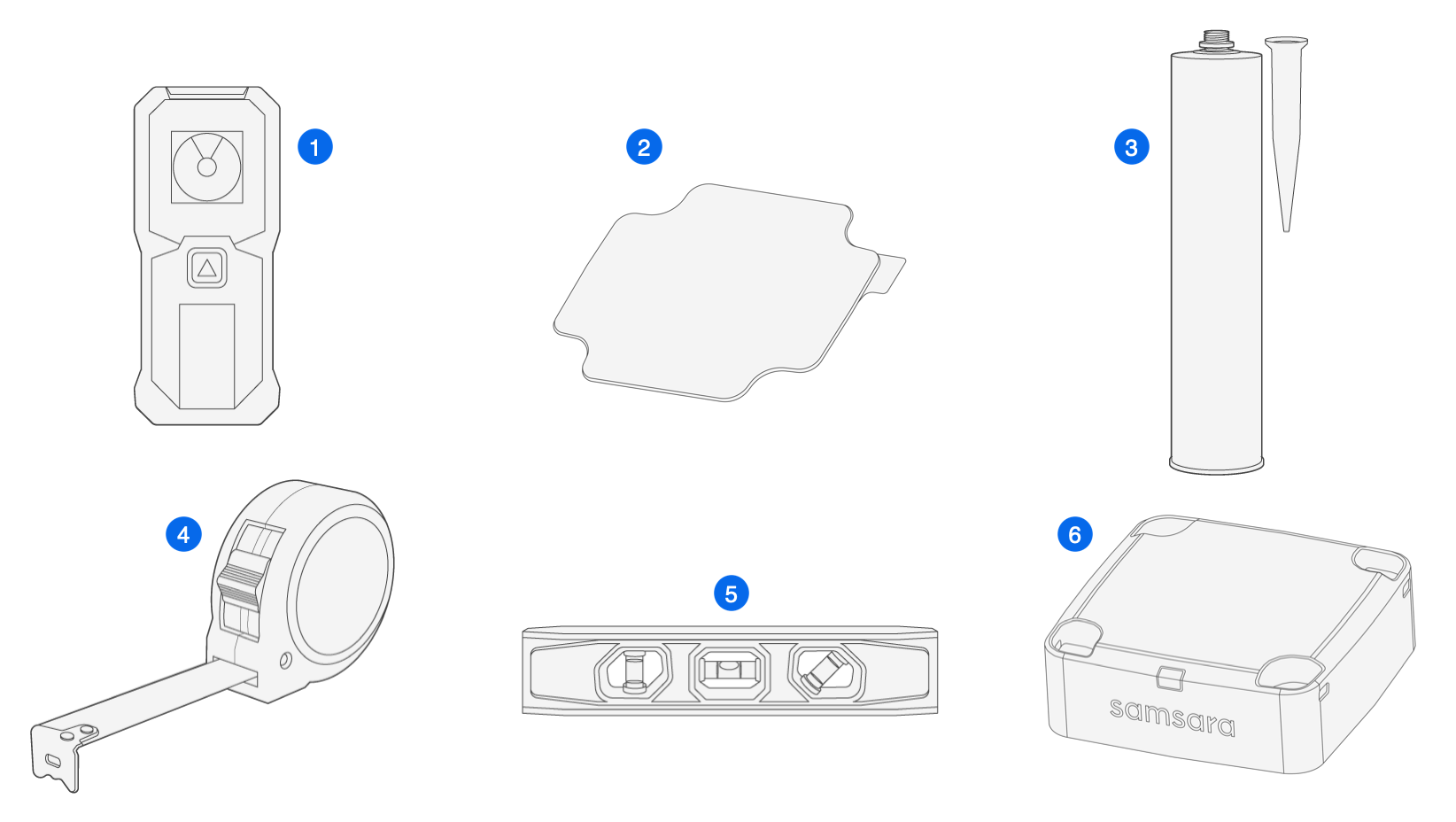

Was Sie benötigen werden

Artikel	Menge	Beschreibung
	1	Werkzeug zur Distanzmessung (nicht enthalten)
	1	VHB Klebeband
	1	Kompatibler Klebstoff, zum Beispiel 3M Marine Adhesive 4000 UV (nicht enthalten)
	1	Maßband (nicht enthalten)
	1	Füllstandsanzeige (nicht enthalten)
	1	LM11 Füllstandsüberwachung

Montieren Sie den LM11 Sensor

Platzieren Sie den LM11 gegen das Gehäuse an der gewünschten Montageposition.
Überprüfen Sie die Montagefläche auf Ebenheit und Krümmung:
- Führen Sie eine Ebenheitsprüfung durch: Verwenden Sie eine Wasserwaage oder eine Wasserwaagen-App auf Ihrem Telefon, um zu überprüfen, dass die obere Fläche des LM11 nicht mehr als 5° von der Horizontalen abweicht.
- Führen Sie eine Krümmungsprüfung durch: Drücken Sie eine Seite des LM11 fest gegen das Gehäuse und überprüfen Sie, ob auf der gegenüberliegenden Seite ein Spalt vorhanden ist.
Wenn der Spalt weniger als ⅛” (~3mm) beträgt, verwenden Sie das mitgelieferte VHB Klebeband. Andernfalls verwenden Sie einen kompatiblen Klebstoff (z.B. 3M Marine Adhesive 4000 UV). Stellen Sie sicher, dass das Gerät horizontal und eben montiert ist.

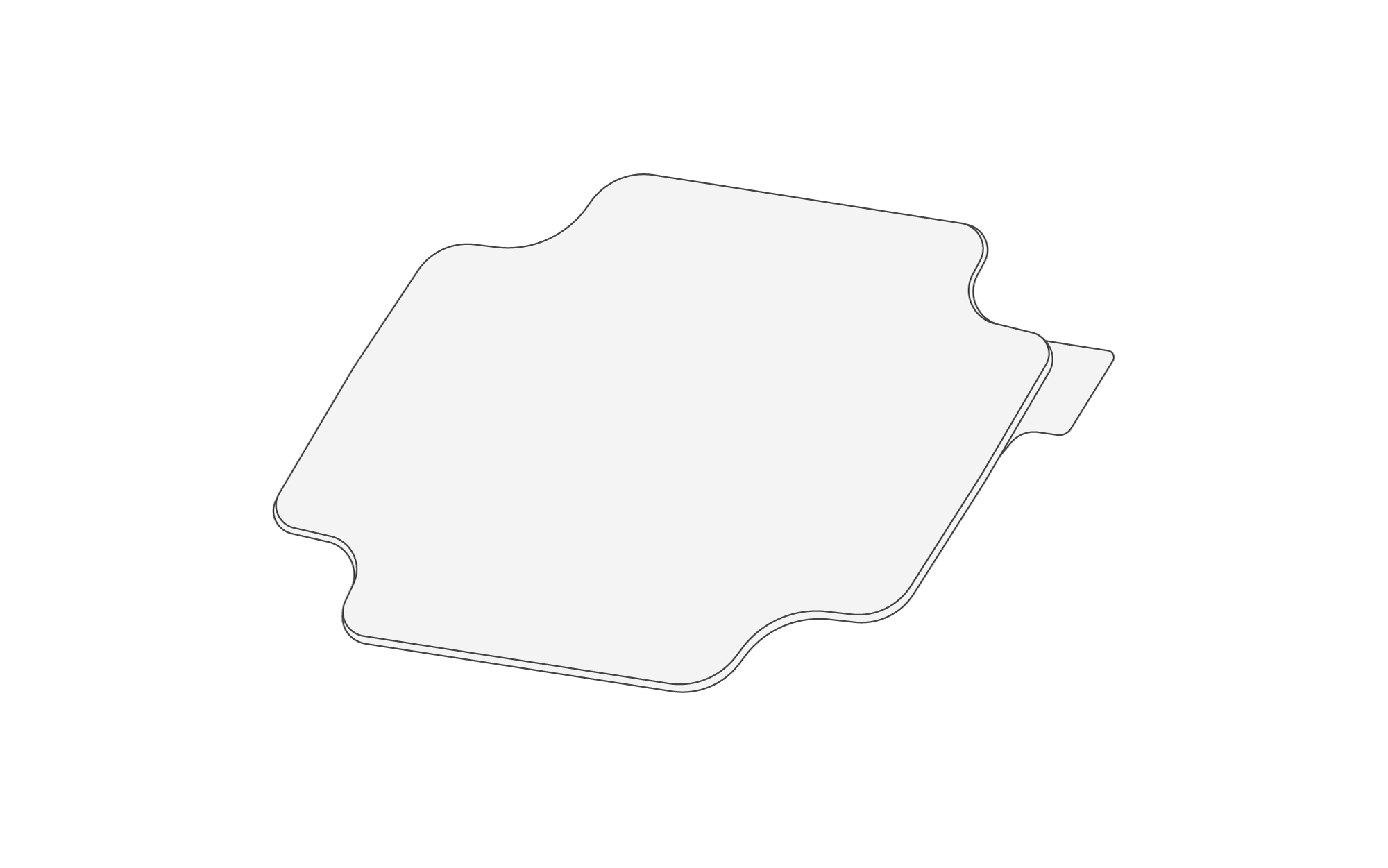

- VHB Klebeband Installation
  1. Entfernen Sie die klare Schutzfolie vom VHB Klebeband.
  2. Zentrieren Sie das Klebeband auf der Unterseite des LM11 und drücken Sie fest, um Luftblasen zu vermeiden. Wenn Blasen auftreten, machen Sie einen kleinen Schnitt, um die Luft freizulassen.
  3. Bestimmen Sie die gewünschte Installationsposition für das Gerät. Reinigen Sie die Tankoberfläche mit Isopropylalkohol und trocknen Sie sie vollständig.
  4. Entfernen Sie die zweite Folie und drücken Sie den LM11 fest auf die Tankoberfläche, wobei Sie sicherstellen, dass er eben sitzt.
- Alternative Klebstoffmontage
  1. Bestimmen Sie die gewünschte Installationsposition für das Gerät. Reinigen und trocknen Sie den Montageort mit Isopropylalkohol.

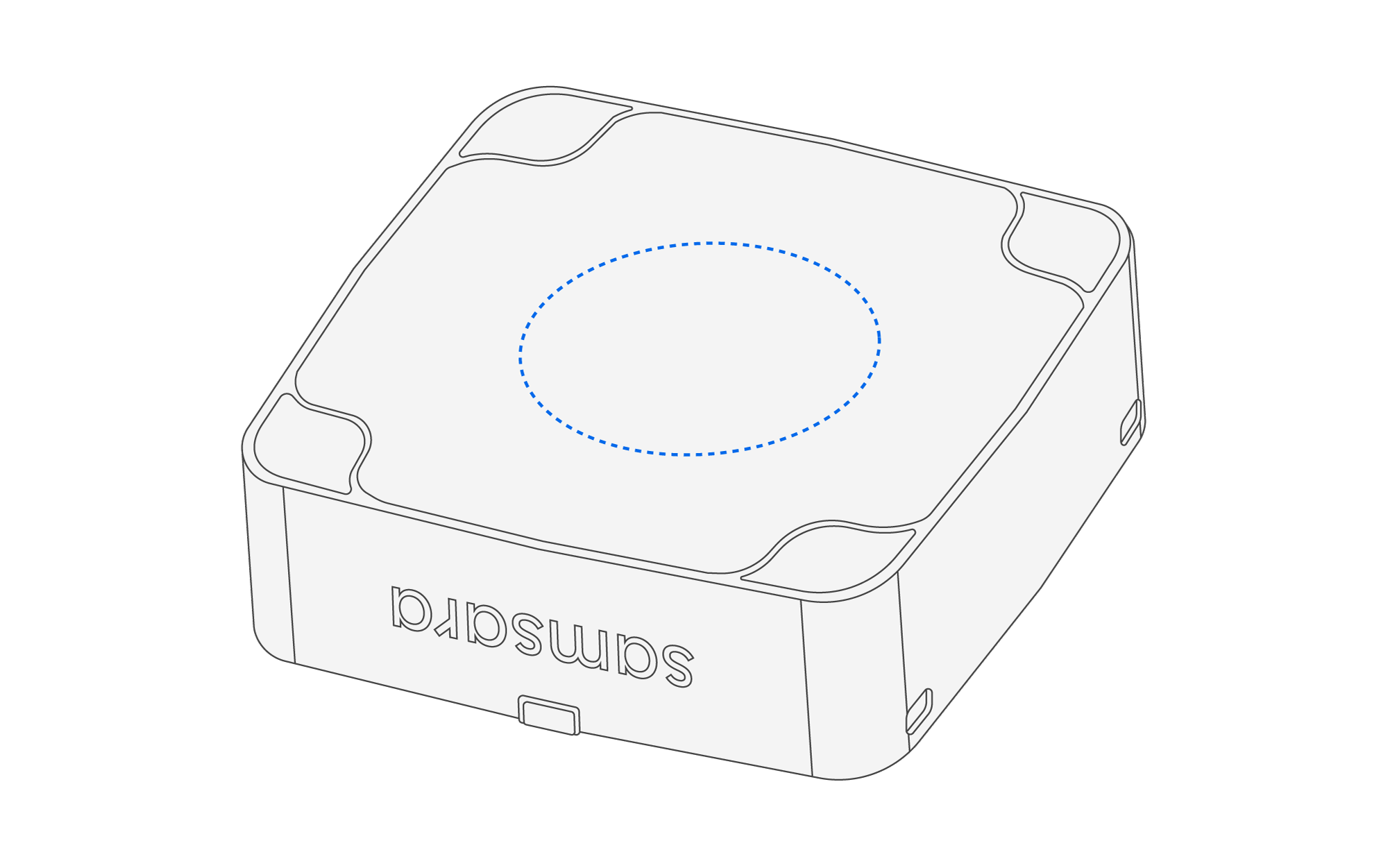

  2. Tragen Sie Klebstoff auf den kreisförmigen Bereich am Boden des LM11 auf. Stellen Sie sicher, dass genügend Klebstoff aufgetragen wird, damit das Gerät eben sitzt und keine Luftspalten oder Feuchtigkeitsfallen verbleiben.
  3. Drücken Sie das Gerät fest auf die Tankoberfläche, sodass der Klebstoff zu den Edges gedrückt wird und das Gerät eben bleibt.
  4. Wischen Sie überschüssigen Klebstoff um den Umfang ab.
Fahren Sie fort mit Konfigurieren Sie den Tank.

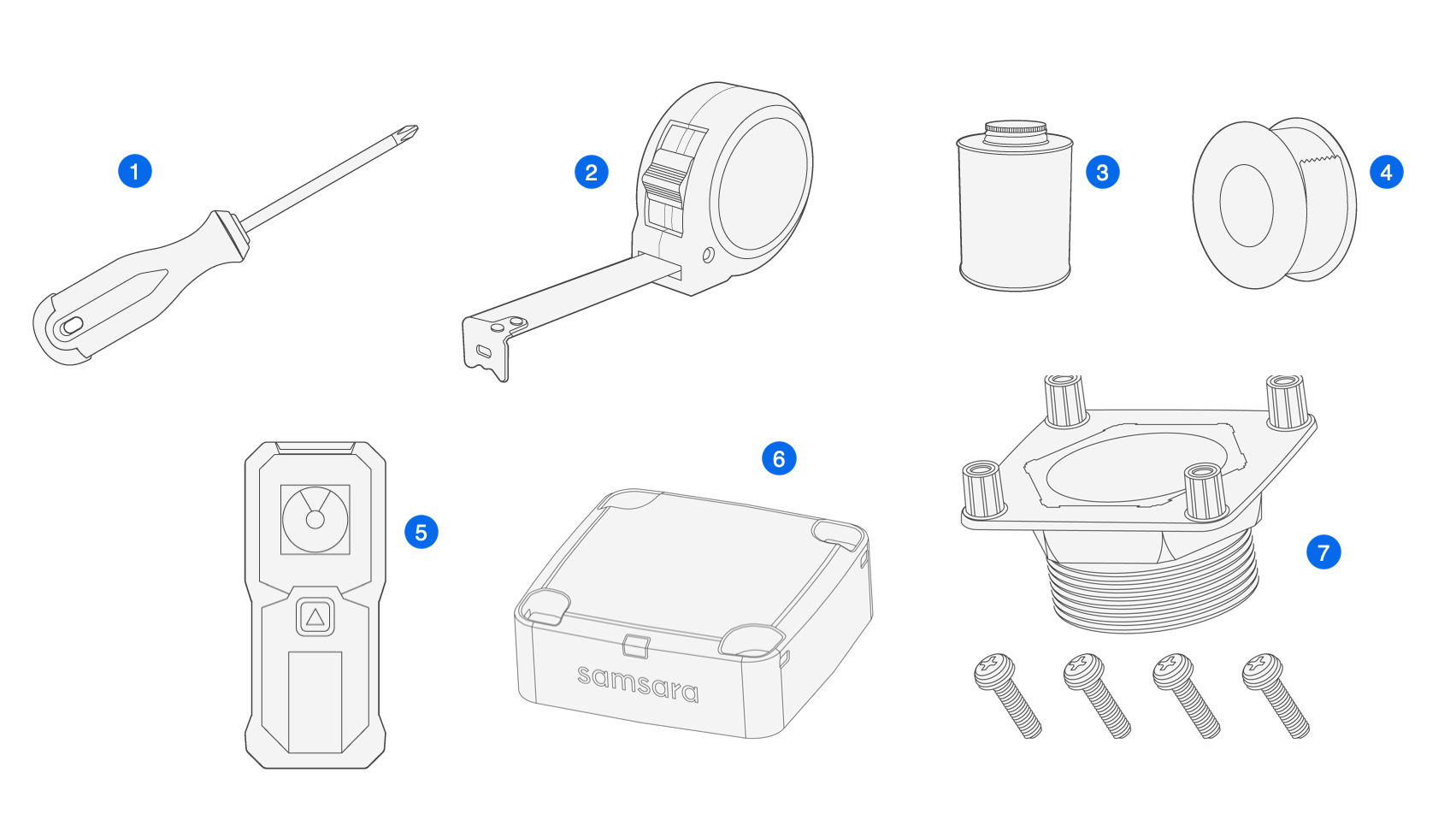

Installieren Sie den LM11 Sensor auf Behältern mit Gewindeöffnungen oben mithilfe eines Adapters

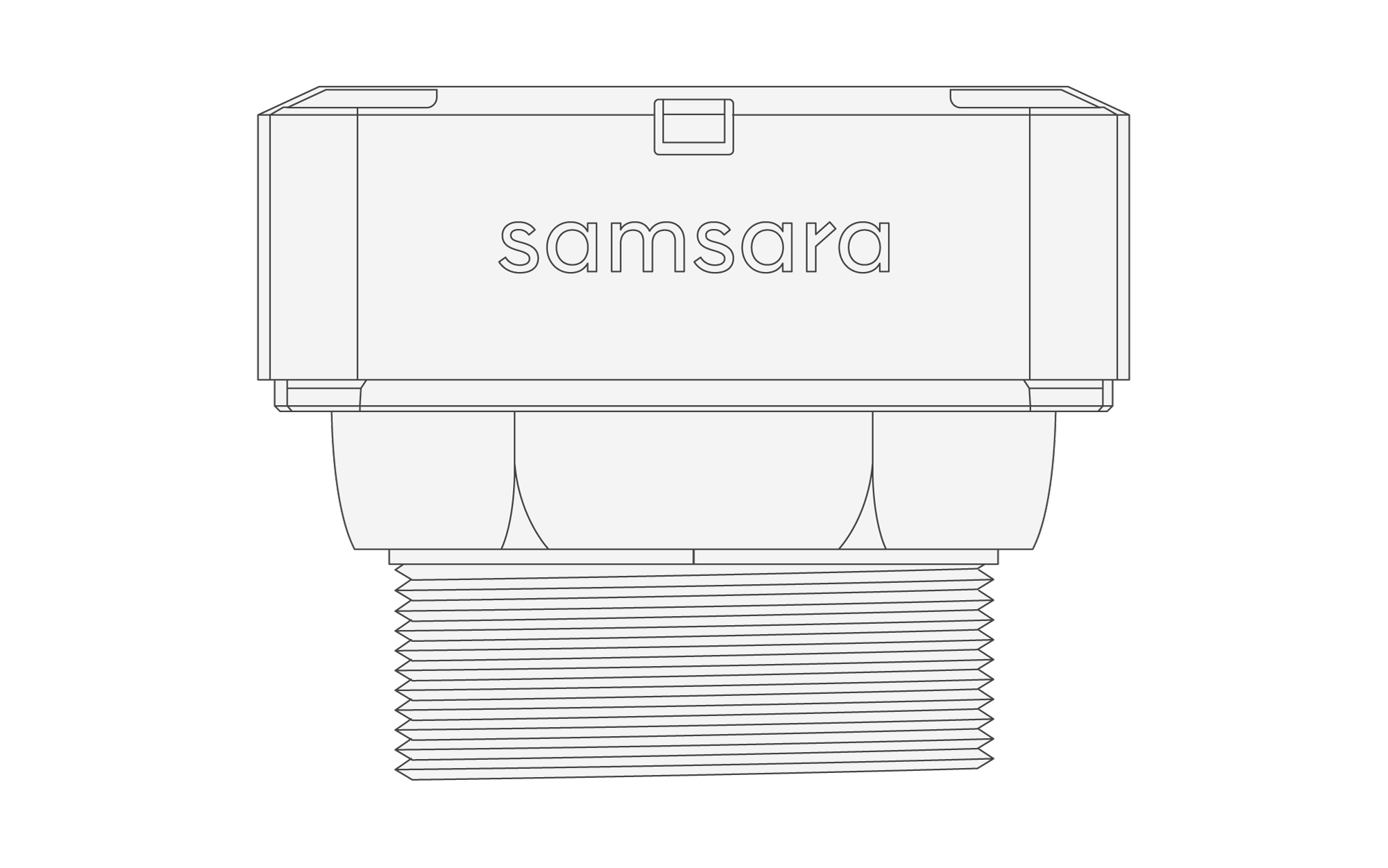

Der 2"-NPT-Adapter mit Außengewinde wird verwendet, um das LM11-Gerät an 2"-NPT-Öffnungen mit Innengewinde oben auf Tanks oder Behältern zu montieren. Eine sorgfältige Einhaltung der folgenden Anweisungen ist für einen zuverlässigen Betrieb erforderlich. Stellen Sie eine ordnungsgemäße Abdichtung und Drehmoment sicher, um Lecks oder Sensorfehlstellungen zu vermeiden. Der Adapter und das Gerät müssen eben ausgerichtet sein, um Feuchtigkeitsansammlungen und Messfehler zu vermeiden.
