HW-SP11
Diese Installationsanleitung enthält typische Informationen für Produkte, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Informieren Sie sich über die geltenden örtlichen Gesetze und Verordnungen, um eventuelle Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung des Installateurs, bei der Installation dieser Hardware alle geltenden Gesetze und Verordnungen einzuhalten.
|
Artikel |
Menge |
Beschreibung |
|---|---|---|
|
|
1 |
Fahrzeug-Gateway (VG) (separat erhältlich) |
|
|
1 |
Fahrzeuginnenlautsprecher |
|
|
1 |
Diagnosekabel (separat erhältlich, kann je nach Fahrzeugtyp variieren) |
|
|
1 |
70% Alkoholtuch |
|
|
4 |
Kabelclips |
|
|
2 |
Kabelbinder |
Befolgen Sie diese Schritte, um den Fahrzeuginnenlautsprecher in Ihrem Fahrzeug zu installieren.
-
Stellen Sie Ausrüstung und Komponenten zusammen:
Sammeln Sie alle in der Referenzgrafik gezeigten notwendigen Gegenstände sowie alle erforderlichen Werkzeuge.
-
Fahrzeug-Gateway installieren:
-
Wenn ein Fahrzeug-Gateway bereits installiert ist, fahren Sie mit dem nächsten Schritt fort.
-
Falls noch kein Fahrzeug-Gateway installiert ist, installieren Sie es mithilfe der entsprechenden Installationsanleitung für das Diagnosekabel Ihres Fahrzeugs: Installationsanleitungen für Fahrzeug-Gateway (VG) nach Kabel
Unterbrechen Sie die Installation, wenn Sie den Schritt zum Anschließen von Zubehörgeräten erreichen, und fahren Sie mit den nachstehenden Anweisungen fort.
-
-
Identifizieren Sie einen Installationsort für den Lautsprecher:
-
Wählen Sie eine flache, nicht poröse Oberfläche wie Hartplastik, Glas oder Metall. Vermeiden Sie Stoffoberflächen.
-
Installieren Sie den Lautsprecher nicht über Airbags oder anderen Sicherheitsfeatures.
-

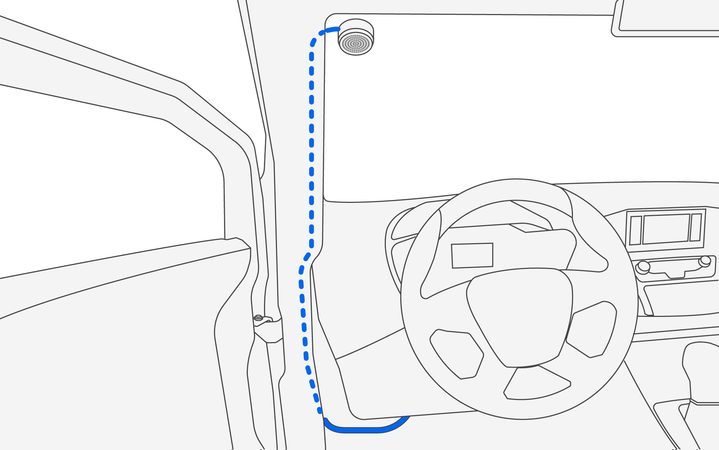

Wir empfehlen die Installation an der oberen Ecke der Windschutzscheibe in der Nähe der A-Säule auf der Fahrerseite.
-
Stellen Sie sicher, dass der Lautsprecher nicht gedämpft ist und die Bewegungsfreiheit des Fahrers nicht beeinträchtigt wird.
-
Stellen Sie sicher, dass der Installationsort eine saubere Kabelführung zum Fahrzeug-Gateway ermöglicht und dabei die Kabellänge von etwa 3 Metern berücksichtigt wird.
-
-
Reinigen Sie die Montagefläche:
-
Bei Montage auf Glas oder Metall: Verwenden Sie ein Tuch mit 70 % Alkohol, um die Oberfläche zu reinigen, Staub und Verunreinigungen zu entfernen und alles vollständig trocknen zu lassen.
-
Bei Montage auf Kunststoff: Verwenden Sie ein trockenes, fusselfreies Tuch, um Staub und Verunreinigungen zu entfernen.
-
-
Montieren Sie das Gerät:
-
Entfernen Sie die rote Schutzfolie vom VHB-Klebeband mithilfe der Zuglasche.
-
Drücken Sie den Lautsprecher mindestens 30 Sekunden lang fest an den Installationsort und achten Sie dabei auf gleichmäßigen Druck.
-
-
Verlegen Sie das USB-Kabel für den Fahrzeuginnenlautsprecher zum Fahrzeug-Gateway:
-
Sichern Sie das Kabel mit den mitgelieferten Kabelclips und Kabelbindern.
-
Verlegen Sie das Kabel unter der Windschutzscheibendichtung oder entlang der A-Säulendichtung, um eine Beeinträchtigung von Sicherheitssystemen wie Airbags zu vermeiden.
-
-

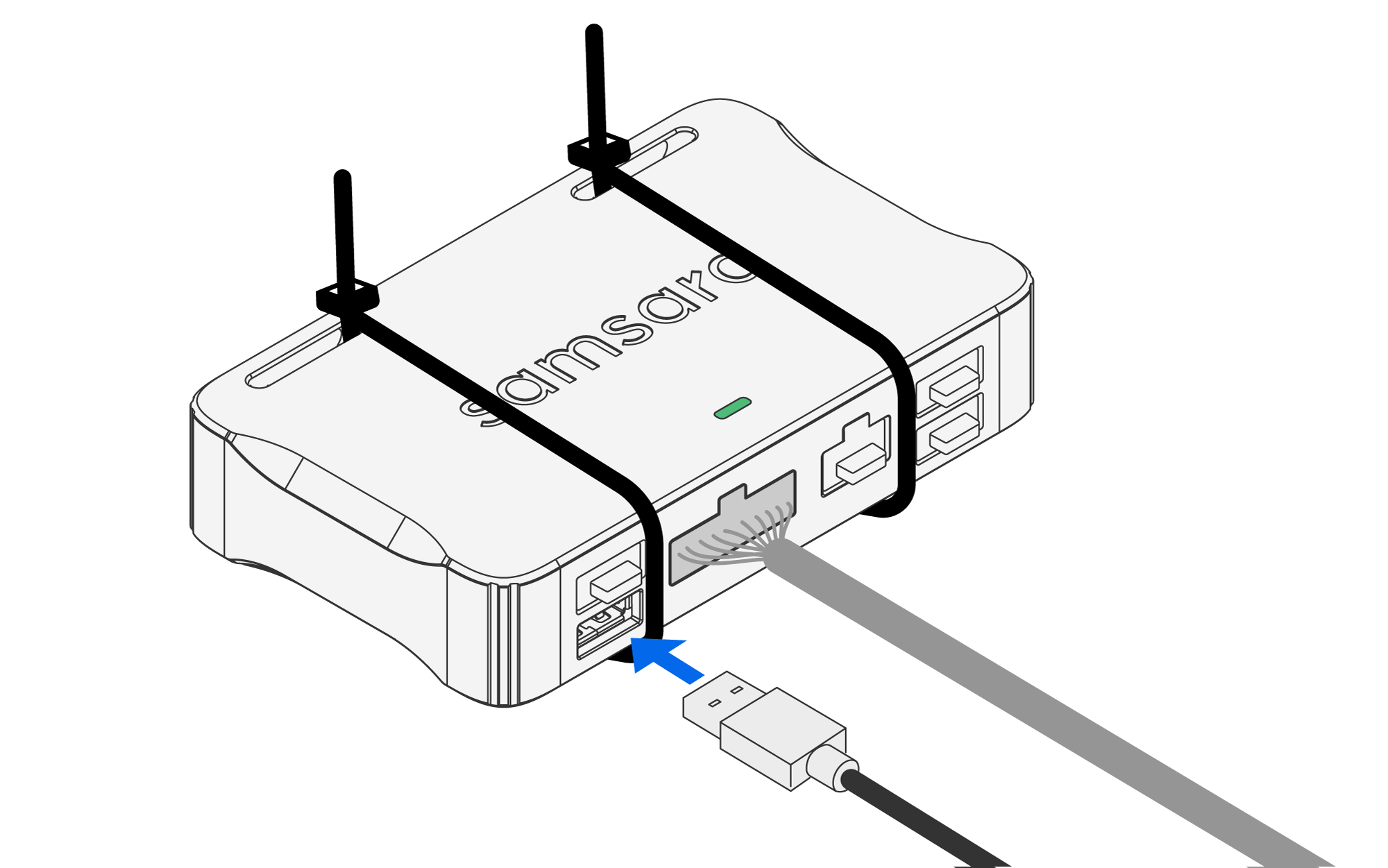

Schließen Sie den Fahrzeuginnenlautsprecher an das Fahrzeug-Gateway an:
-
Stecken Sie das USB-Kabel in einen beliebigen verfügbaren USB-Anschluss des Fahrzeug-Gateways.
-
Vermeiden Sie es, das Kabel um das Fahrzeug-Gateway zu wickeln oder das Diagnosekabel zu überkreuzen.
-
-
Überprüfen und konfigurieren Sie Benachrichtigungen in der Kabine für sprachbasiertes Coaching.
Diese Installationsanleitung enthält typische Informationen für Produkte, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Informieren Sie sich über die geltenden örtlichen Gesetze und Verordnungen, um eventuelle Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung des Installateurs, bei der Installation dieser Hardware alle geltenden Gesetze, Verordnungen und Datenschutzrechte in Ihrem Zuständigkeitsbereich einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden, es zu öffnen oder anderweitig zu modifizieren, außer in Übereinstimmung mit den Produkthandbüchern oder wie von Samsara angewiesen. Nichtbeachtung kann zu Sachschäden, Verletzungen oder zum Erlöschen der Produktgarantie führen.
Jede Installation, die nicht in Übereinstimmung mit den Anweisungen in der Installationsanleitung oder in der Dokumentation erfolgt, oder jede Verwendung dieses Produkts, die von der jeweiligen IP-Einstufung oder den empfohlenen Betriebsbedingungen abweicht, kann zu unerwarteten Ausfallzeiten, Systemausfällen, Körperverletzungen oder Sachschäden, einschließlich Wasserschäden, führen. Die Nichteinhaltung dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel und können unter Umständen den Betrieb solcher Produkte/Dienstleistungen beeinträchtigen oder Garantien für diese Produkte/Dienstleistungen erlöschen lassen.
Installieren oder justieren Sie die Hardware nicht während der Fahrt oder beim Bedienen des Fahrzeugs. Installieren Sie diese Hardware nicht an einem Ort, an dem die Sicht des Fahrers oder die Bedienung der Fahrzeugsteuerung beeinträchtigt werden könnte, und auch nicht auf bzw. in der Nähe von Airbag-Bedienelementen oder innerhalb der Reichweite eines Airbags.
Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann bersten, wenn sie in der Nähe von brennbaren oder anderen gefährlichen Materialien platziert wird, wodurch die Gefahr von Bränden, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen besteht. Dieses Produkt enthält Kondensatoren, die eine potenzielle Brand-, Explosions-, Stromschlag- oder Verbrennungsgefahr darstellen können. Berühren Sie keine Kondensatoren in dieser Hardware.
Bitte achten Sie immer auf Ihre Umgebung und fahren Sie sicher, halten Sie sich an alle Verkehrsregeln und beachten Sie jederzeit die Straßen- und Fahrbedingungen. Verlassen Sie sich nicht darauf, dass das Produkt den Fahrer vor Sicherheitsgefahren warnt oder Kollisionen verhindert. Die Hardware und die dazugehörige Software funktionieren je nach Straßenbedingungen, anderen Fahrzeugen, Wetter und anderen Faktoren möglicherweise nicht wie vorgesehen.
|
|
Dieses Symbol auf dem/den Produkt(en) und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht im allgemeinen Hausmüll entsorgt werden dürfen. Für eine ordnungsgemäße Behandlung, Rückgewinnung und Wiederverwertung bringen Sie dieses Produkt bitte zu ausgewiesenen Sammelstellen. |
