ACC-VG-CPWRBY
Anmerkung
Das Power-Bypass-Adapterkabel für Fahrzeug-Gateways (VGs) ist in Nordamerika und Europa (Großbritannien, Frankreich, Deutschland, Dänemark) erhältlich.
Für Fahrzeuge, die eine alternative Stromquelle benötigen, installieren Sie das Fahrzeug-Gateway (VG) mit einem Power Bypass Adapterkabel. Dieses Zubehör, das mit den Modellen VG54 und VG55 kompatibel ist, wird in Reihe mit dem Strom-/Diagnosekabelbaum und dem VG verbunden und ermöglicht eine direkte Batterieverbindung für Assets, die mit Kill Switches ausgestattet sind.
|
|
|
|

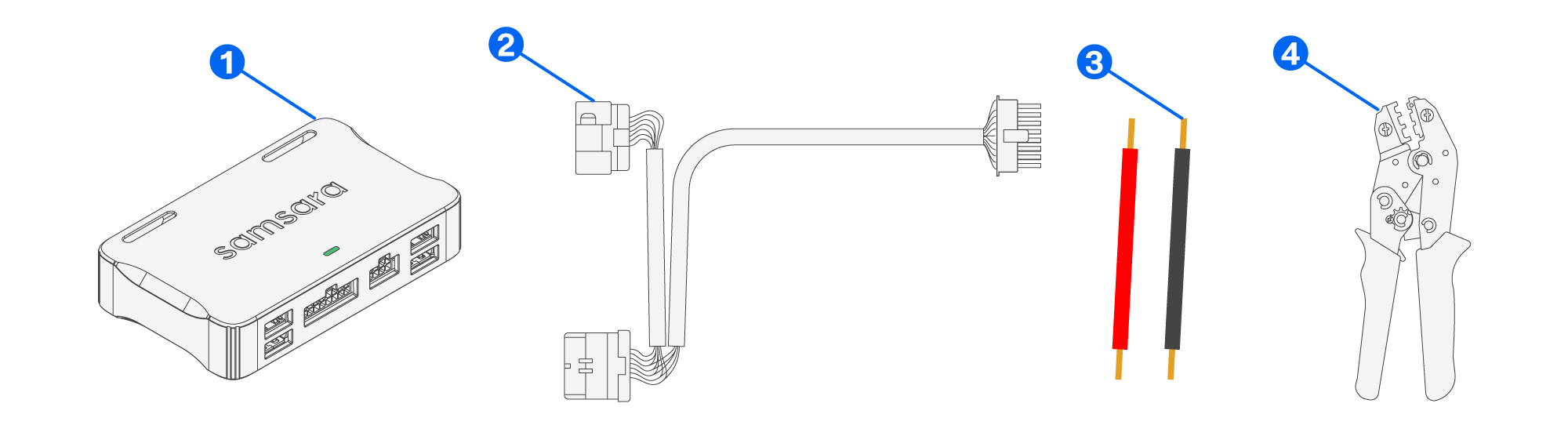

Artikel |
Menge |
Beschreibung |
|---|---|---|
|
|
1 |
Fahrzeug-Gateway (VG), nicht enthalten |
|
|
1 |
Diagnosekabel, nicht enthalten |
|
|
2 |
Überbrückungskabel (18-20 AWG), nicht enthalten |
|
|
1 |
Stoßverbinder-Crimpwerkzeug, nicht enthalten |
|
|
1 |

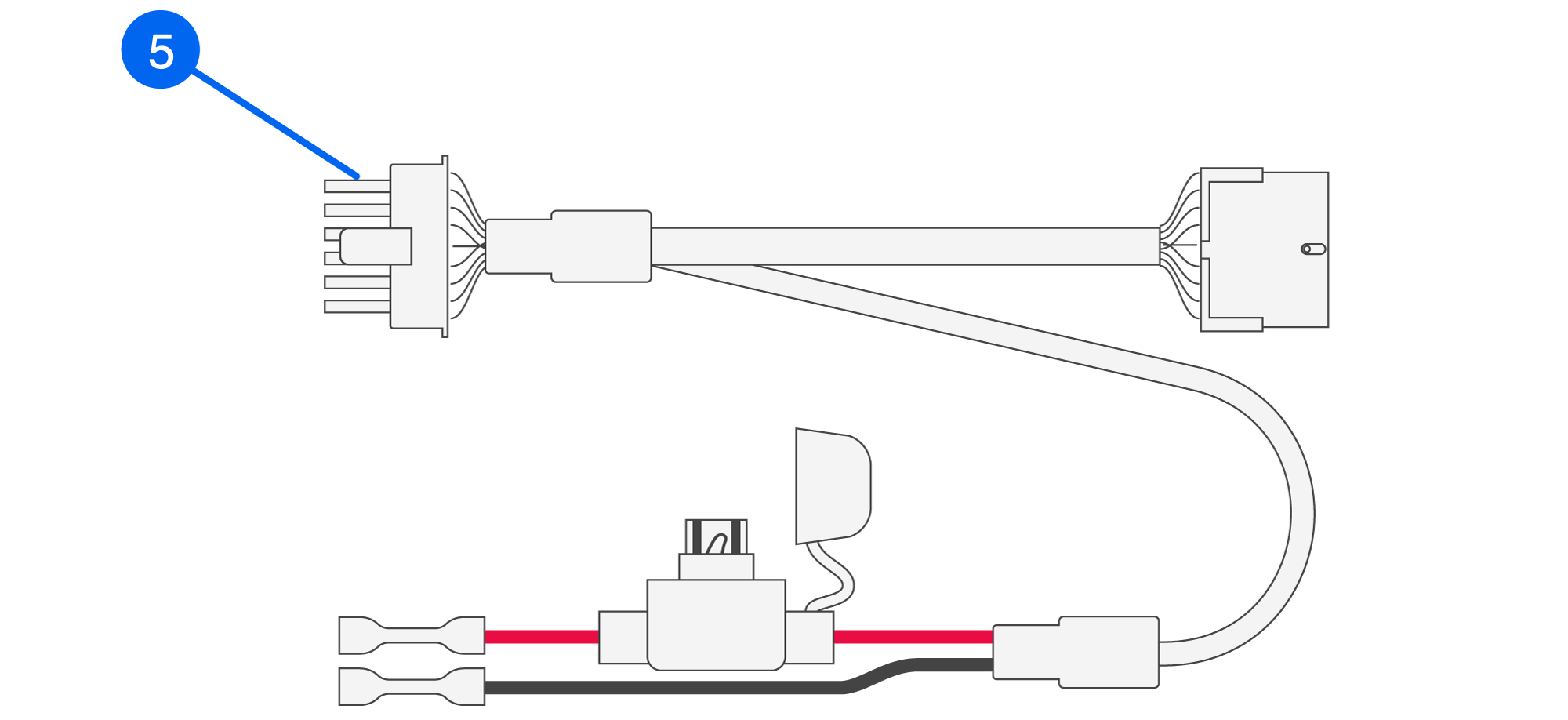

Netzkabel, enthalten |
|
Zusätzliche Ausrüstung, die möglicherweise benötigt wird, aber nicht bereitgestellt wird |
||
|
|
1 |

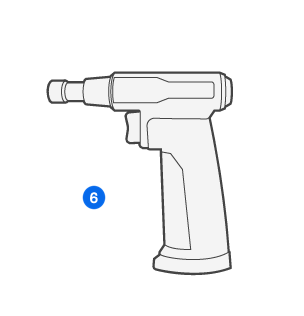

Wärmequelle (Feuerzeug, Heißluftpistole, etc.) |
Befolgen Sie diese Schritte, um das Kabel zu installieren und die Fahrzeug-Gateway (VG) Installation abzuschließen.
-
Beginnen Sie die VG-Installation, indem Sie dem VG-Installationshandbuch folgen, das speziell für das Diagnosekabel Ihres Fahrzeugs vorgesehen ist.
Wichtig
Pausieren Sie die Installation, wenn Sie den Schritt erreichen, der Sie anweist, den 16-poligen Diagnose-/Stromanschluss einzustecken.
-

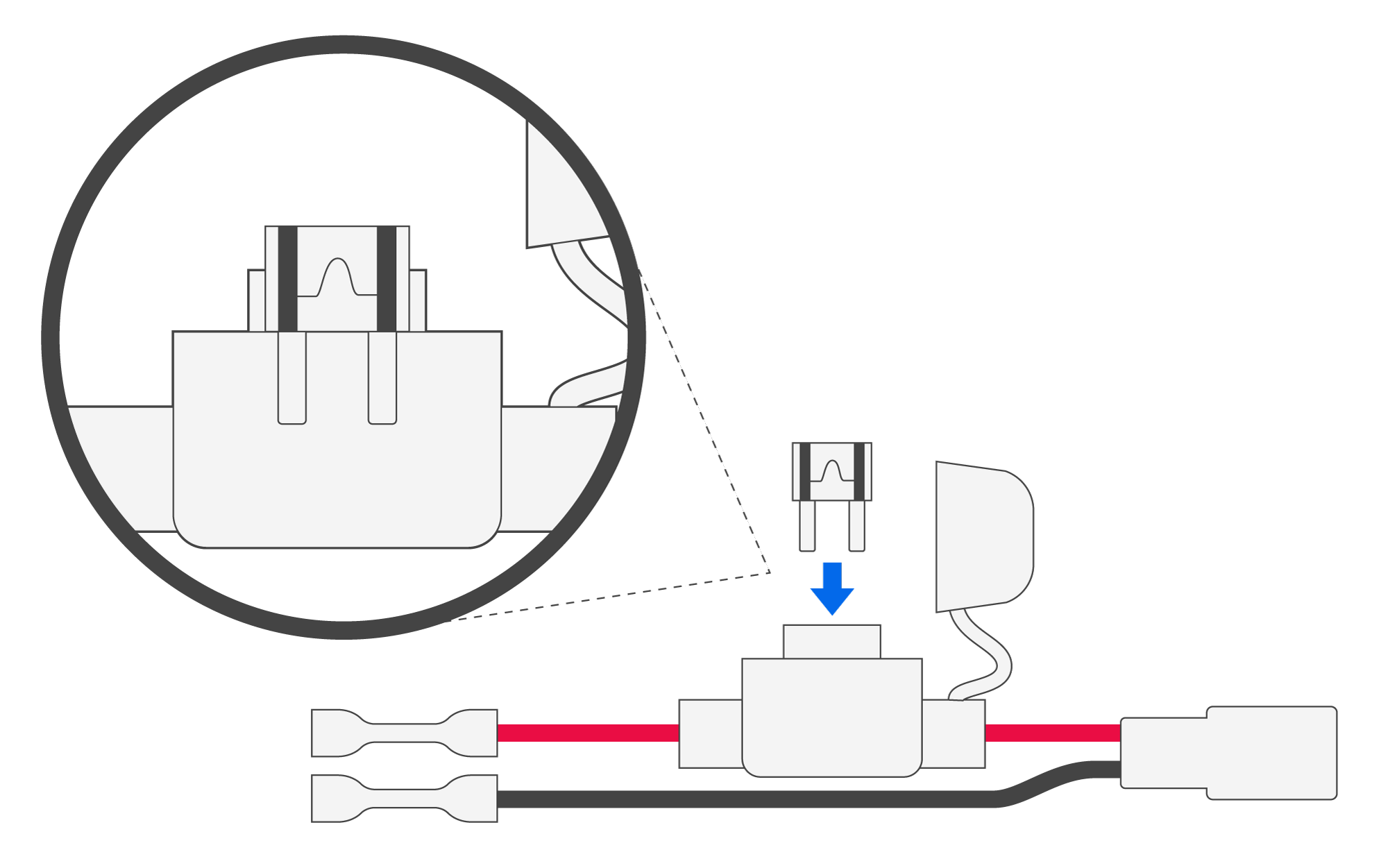

Überprüfen Sie die Sicherung im Strom-Bypass-Adapterkabel.
-
Öffnen Sie die Abdeckung des Sicherungshalters und überprüfen Sie, ob die 7,5A-Sicherung fest sitzt.
-
Schließen Sie die Sicherungshalterabdeckung nach der Überprüfung.
-
-

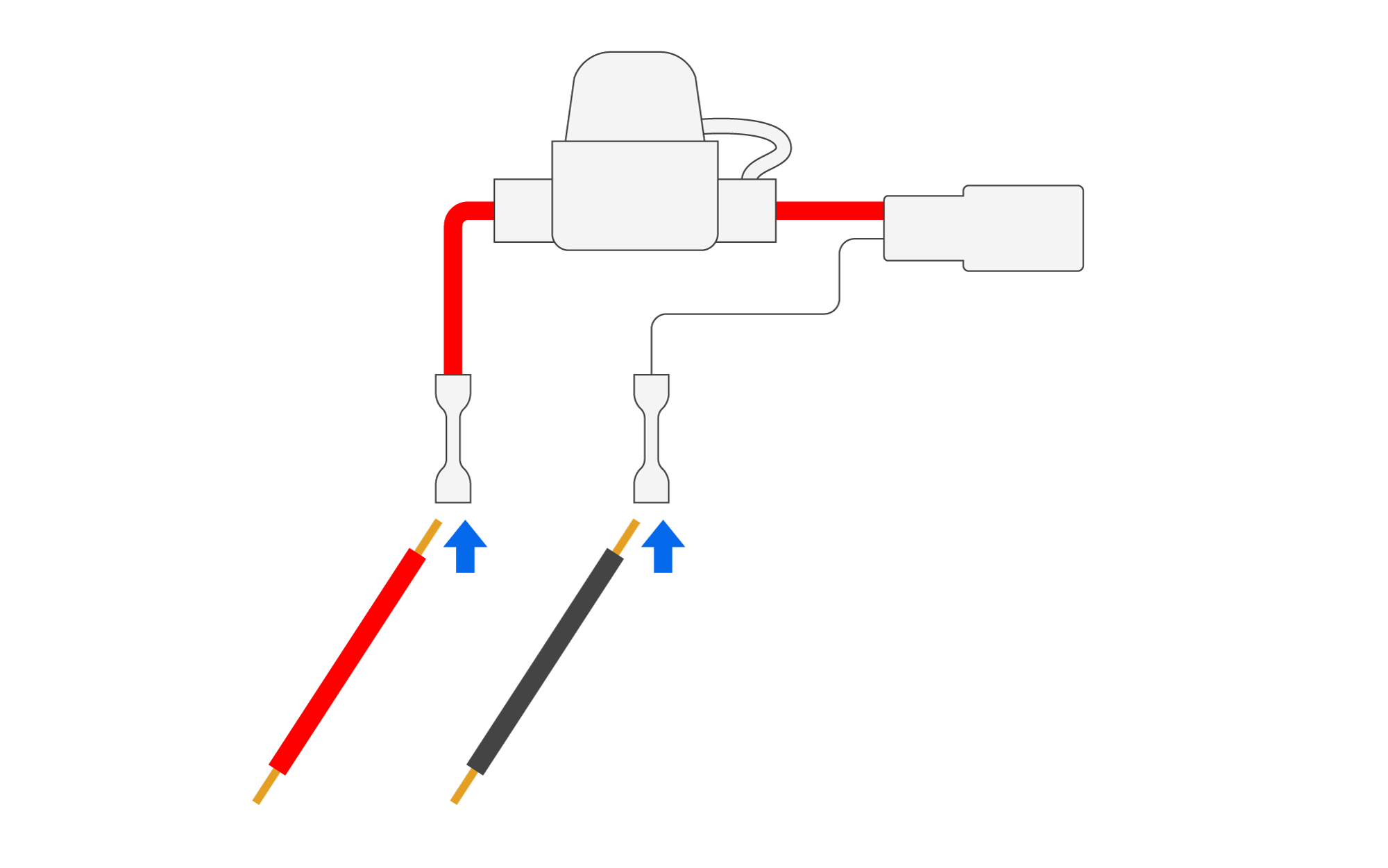

Bereiten Sie die Jumper-Kabel vor und verbinden Sie sie mit dem Strom-Bypass-Adapterkabel.
-
Verwenden Sie ein Crimpwerkzeug, um Überbrückungsdrähte (lang genug, um die Batterie oder die Stromquelle zu erreichen) mit den Stoßverbindern zu verbinden.
Falls gewünscht, verwenden Sie eine Wärmequelle, wie ein Feuerzeug, einen Handbrenner oder eine Heißluftpistole, um das Rohr vorsichtig entlang seiner gesamten Länge zu erhitzen. Stellen Sie sicher, dass das Rohr gleichmäßig schrumpft und ein dichtes Siegel bildet.
-
Stellen Sie sicher, dass die Drähte zwischen 18-20 AWG liegen; 18 AWG wird empfohlen, um Leistungsverluste zu minimieren.
-
Identifizieren und verbinden Sie die Drähte korrekt:
-
PWR (Strom) = Rot
-
GND (Erde) = Schwarz
-
-
-

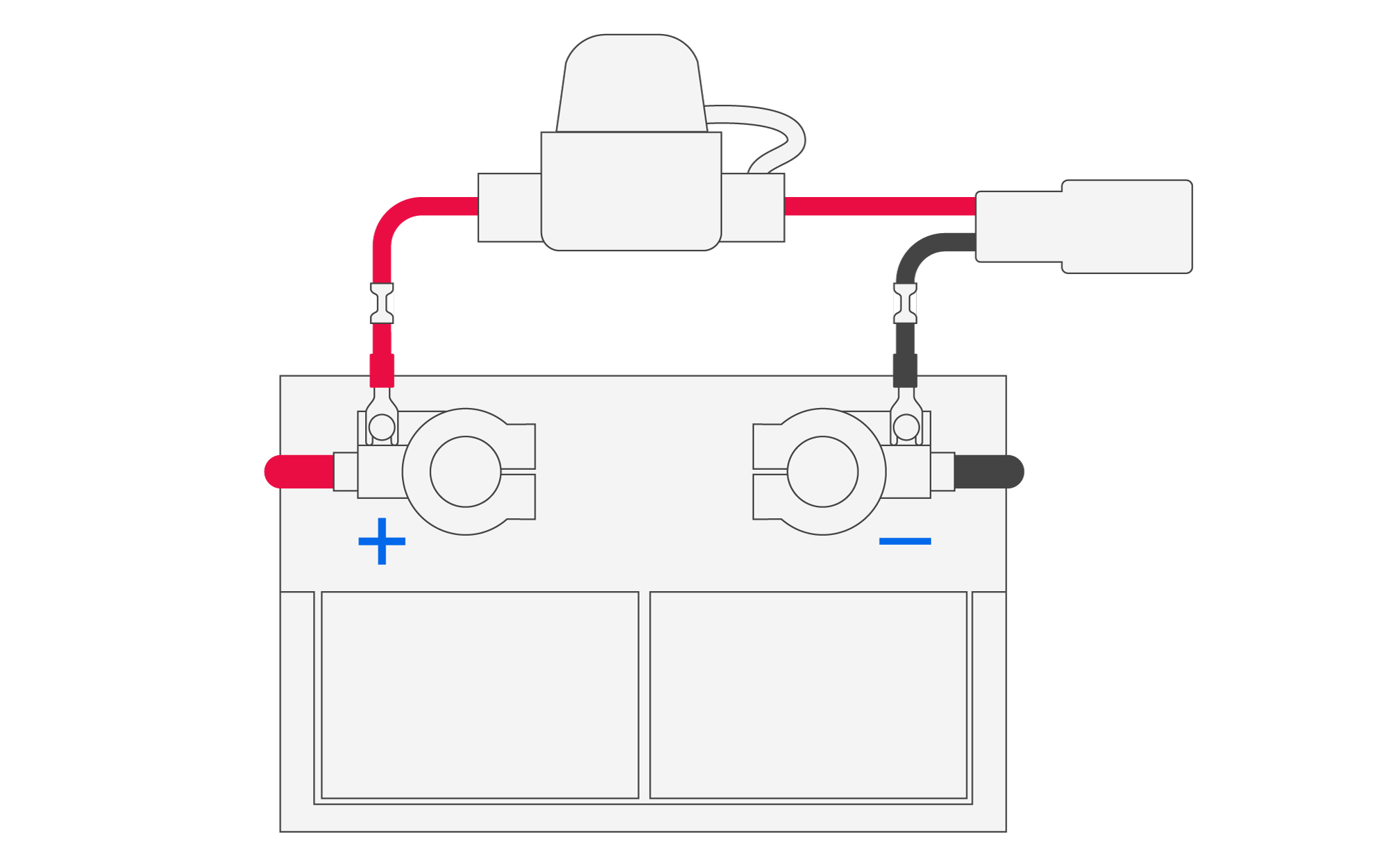

Route und verbinden Sie die Jumperdrähte mit der Stromquelle.
-
Stellen Sie sicher, dass die Stromquelle 12-24 VDC beträgt.
-
Befestigen Sie die PWR- und GND-Kabel an den entsprechenden Batterieklemmen.
-
-
Schließen Sie die Fahrzeug-Gateway (VG) Installation ab.
-

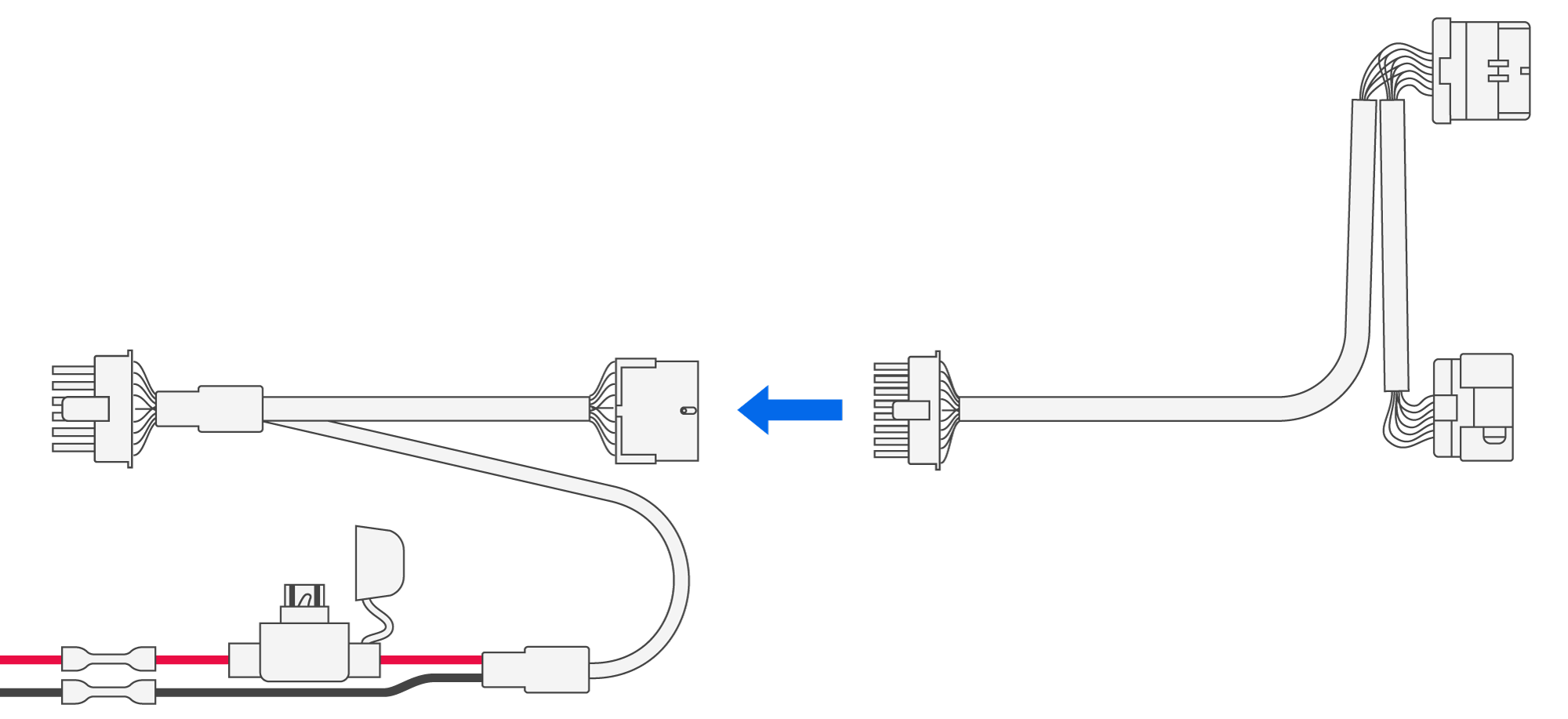

Stecken Sie den 16-poligen Diagnose-/Stromanschluss des Diagnosekabels in die 16-polige Buchse des Stromumgehungsadapters.
Es wird klicken, wenn es vollständig eingesetzt ist.
-

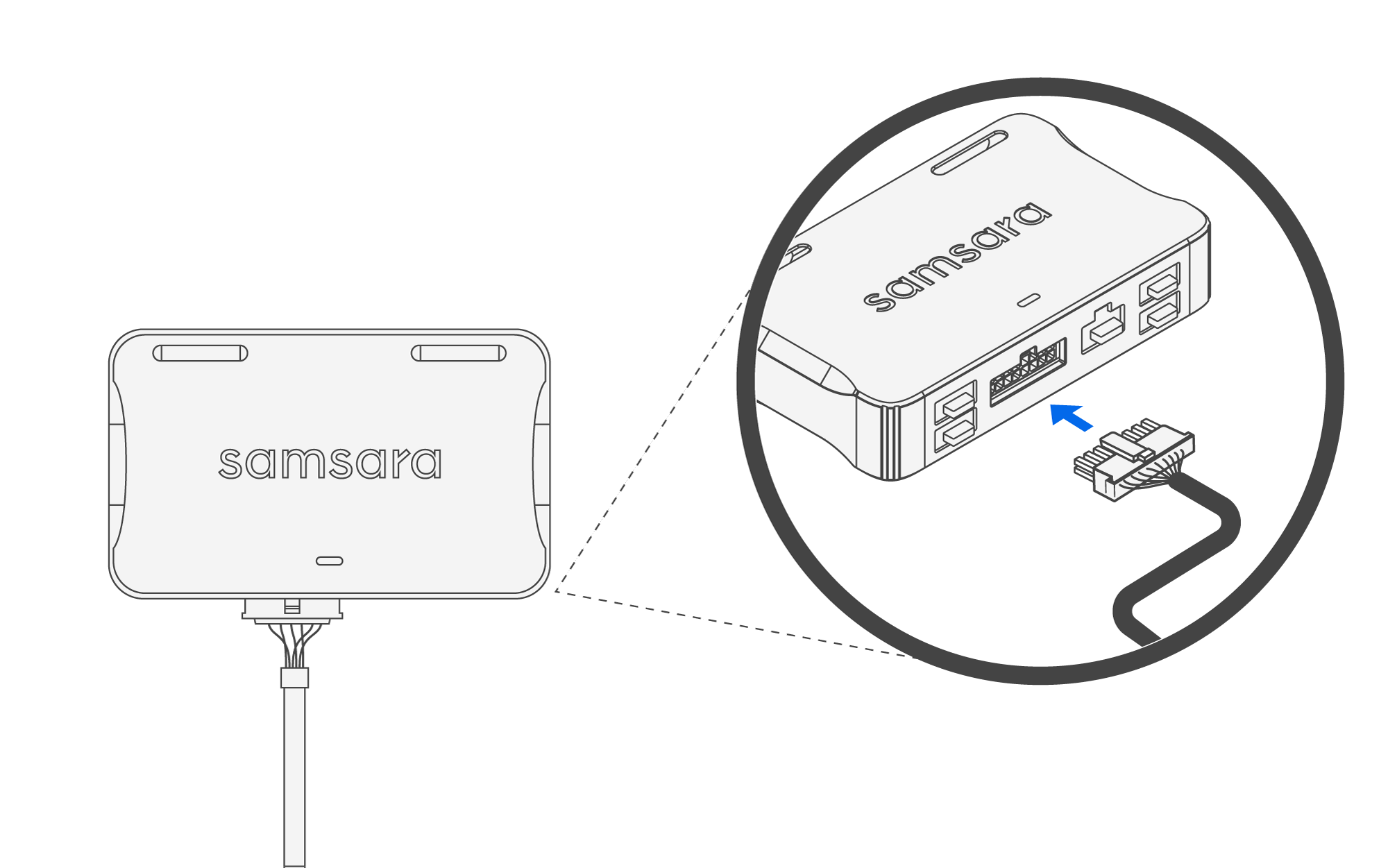

Stecken Sie den 16-poligen Diagnose-/Stromanschluss des Stromumgehungsadapters in das VG.
-
Wenn die Anleitung Sie anweist, das Fahrzeug auszuschalten und wieder einzuschalten, schalten Sie die Stromversorgung des VG aus und wieder ein.
-
Ziehen Sie den 16-poligen Stecker vom VG abgesteckt.
-
Warte 60 Sekunden.
-
Stecken Sie den 16-poligen Stecker wieder ein.
-
-
Überprüfen Sie, ob das VG eingeschaltet und ordnungsgemäß funktioniert.
-
Diese Installationsanleitung enthält typische Informationen, die für Produkte spezifisch sind, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Konsultieren Sie die geltenden lokalen Gesetze und Verordnungen, um etwaige Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung des Installateurs, alle geltenden Gesetze und Vorschriften bei der Installation dieser Hardware einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden oder dieses Produkt anderweitig zu modifizieren, es sei denn, dies erfolgt gemäß den Produktanleitungen oder wie anderweitig von Samsara angewiesen. Das Versäumnis, dies zu tun, kann zu Sachschäden führen, körperliche Verletzungen verursachen oder Ihre Produktgarantie ungültig machen.
Jede Installation, die nicht in Übereinstimmung mit den Anweisungen in der Installationsanleitung oder in der Dokumentation erfolgt, oder jede Verwendung dieses Produkts, die von der jeweiligen IP-Einstufung oder den empfohlenen Betriebsanweisungen abweicht, kann zu unerwarteten Ausfallzeiten, Systemausfällen, Körperverletzungen oder Sachschäden, einschließlich Wasserschäden, führen. Die Nichteinhaltung dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel. Diese Hardware und die zugehörige Software können mit Produkten und/oder Dienstleistungen von Drittanbietern interagieren, Schnittstellen bilden oder eine Integration durchführen und möglicherweise nicht von diesen Drittanbietern validiert oder unterstützt werden und können die Funktion dieser Drittprodukte und/oder -dienstleistungen beeinträchtigen oder deren Garantien ungültig machen.
Installieren Sie keine Hardware, während das Fahrzeug ungesichert ist oder eingeschaltet ist, es sei denn, die Installationsanleitung weist Sie an, das Fahrzeug einzuschalten. Installieren oder justieren Sie keine Hardware während des Fahrens oder des Betriebs des Fahrzeugs. Installieren Sie diese Hardware nicht an einem Standort, der die Sicht des Fahrers oder die Bedienung der Fahrzeugsteuerung beeinträchtigen könnte, oder in der Nähe von Airbag-Paneelen oder innerhalb des Arbeitsbereichs eines Airbags. Installieren Sie keine Hardware, während die zugrunde liegende Ausrüstung oder das System eingeschaltet ist, und befolgen Sie die entsprechenden Lockout- oder Tagout-Verfahren, bevor Sie jegliche Ausrüstung installieren, soweit zutreffend.
Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann platzen, wenn sie in der Nähe von entzündlichen oder anderen gefährlichen Materialien platziert wird, was ein Risiko von Feuer, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen darstellt.
Halten Sie diese Hardware zwischen -40°F und 158°F (-40°C und 70°C). Das Versäumnis, diese Hardware im angegebenen Temperaturbereich zu halten, kann zu Sicherheitsrisiken führen.
