Das Zustand-Graph hilft Ihnen, Einblicke in die Stromquellen für Ihre Assets, wie Anhänger oder Ausrüstung, zu gewinnen. Wenn Sie Probleme mit der Stromversorgung von Assets haben, ermöglicht Ihnen das Zustand-Graph, die Fehler zu beheben, Stromverbindungsprobleme zu identifizieren und zu überwachen sowie die Wartung zu optimieren und Probleme in großem Maßstab zu lösen. Mit dem Zustand-Graph können Sie auch auf historische Daten zugreifen, um zu sehen, wann und wo elektrische Ausfälle aufgetreten sind, und um zu sehen, welche Systeme für mit Strom versorgte AG-Gateway-Einheiten ausgefallen waren.

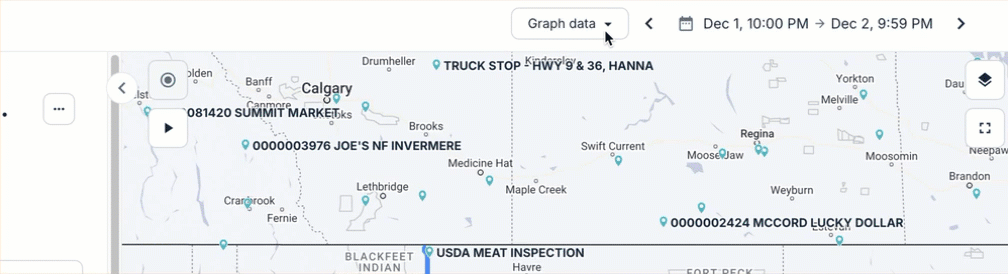

Das Zustandsdiagramm ist über der Asset-Detailkarte (Übersicht ( ) > Assets) jedes Assets sichtbar, an das eine betriebene AG angeschlossen ist, über das Diagrammdaten-Dropdown-Menü in der oberen rechten Ecke.
Der Name des Diagramms hängt von der Konfiguration des Assets im Samsara-Dashboard ab.
-
Anhänger: Diagrammdatenauswahl ist Anhängerzustand.
-
Ausrüstung: Diagrammdatenauswahl ist Ausrüstungszustand.
-
Nicht kategorisiert: Diagrammdatenauswahl ist Asset-Zustand.
Die Grafiken liefern historische Daten zur Stromversorgung der betriebenen AG-Gateways. Der Datumswähler kann verwendet werden, um die vergangene Historie anzuzeigen. Verwenden Sie die Leiste unterhalb der Grafik, um einen noch kleineren Zeitraum für zusätzliche Details auszuwählen.

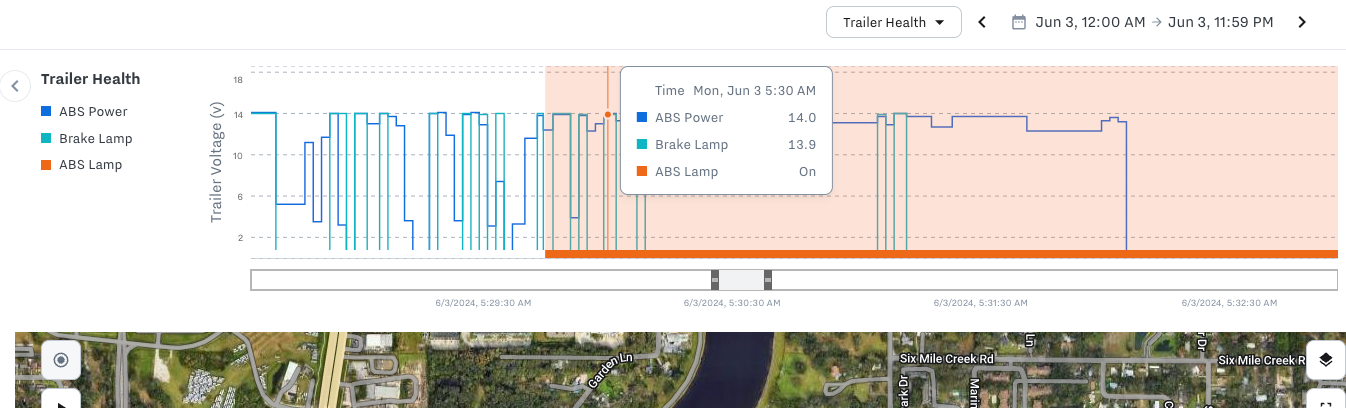

ABS-Anzeigen sind für Assets in den USA, Kanada und Mexiko verfügbar. Für mit BPLC-Code ausgestattete AG52- und AG53-Einheiten, die in der Lage sind, ABS-Ereignisse zu melden, zeigt das Anhänger-Zustandsdiagramm an, wenn die ABS-Leuchte eines Anhängers eingeschaltet wird. Diese Daten werden historisch gespeichert und können bei Bedarf abgerufen werden.
Diagramme zeigen Beschriftungen, die die Stromquelle angeben. Die Beschriftungen variieren je nach dem Kabel- und Gateway-Typ, der mit der Einheit installiert ist.
Die folgende Tabelle beschreibt die Definitionen der Grafikelemente auf dem Dashboard basierend auf den entsprechenden Konfigurationen:
Diagrammbeschriftung |
Beschreibung |
Assettyp + Kabeltyp |
---|---|---|
ABS-Leistung |
Primäre Stromversorgung ist ein oder aus. |
|
Bremsenetikett |
Sekundäre Stromversorgung ist ein oder aus. |
|
ABS-Leuchte |
ABS-Leuchte ist ein oder aus |
|
Tagfahrleuchten |
Sekundäre Stromversorgung ist ein oder aus. |
BPWR-Kabel (AG46P, AG26, AG52, AG53) |
Primäre Stromversorgung |
Primäre Stromversorgung ist ein oder aus. |
|
Sekundäre Stromversorgung |
Sekundäre Stromversorgung ist ein oder aus. |
Es gibt zwei Arten von Diagrammanzeigen, abhängig von der Art des Asset-Gateways, das Ihr Asset-Gateway mit Stromversorgung versorgt.

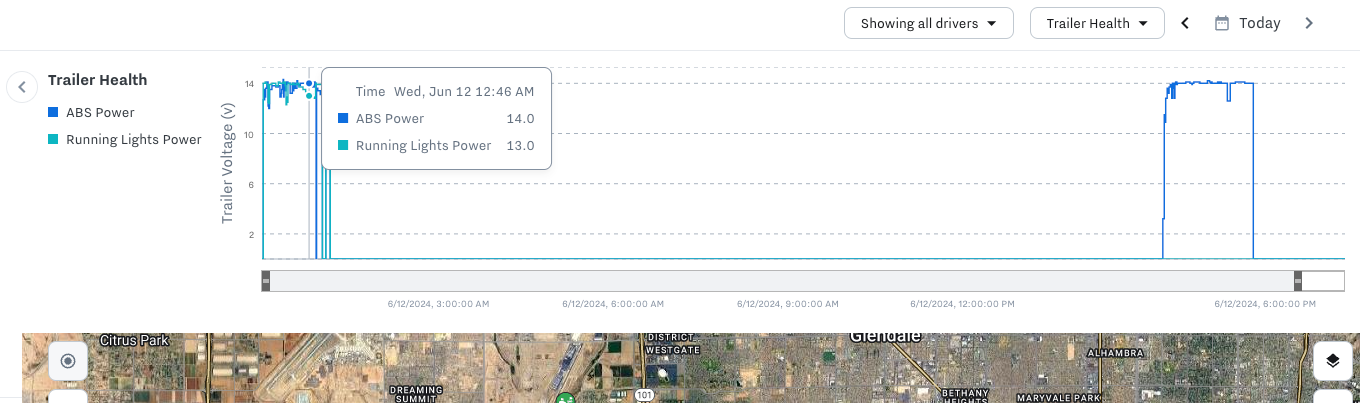

Für die Einheiten AG52 und AG53 zeigen die Grafiken zwei separate Linien in verschiedenen Farben: eine für die primäre Stromversorgung, wie ABS-Strom, und eine für die sekundäre Stromversorgung, wie Tagfahrleuchten-Strom. Wenn Sie mit der Maus über die Linien fahren, wird die genaue Spannung für jede Stromquelle angezeigt. Wenn eine Linie nicht sichtbar ist, bedeutet dies, dass die Spannung unter 0 liegt.

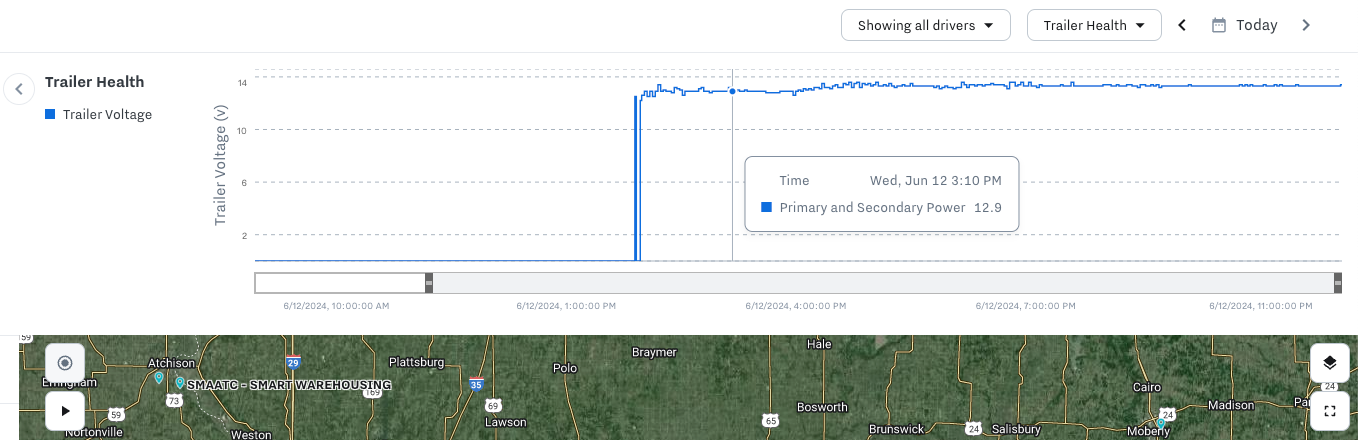

Für die Einheiten AG26 und AG46p zeigt das Diagramm eine Linie an, wenn Strom entweder von der primären oder der sekundären Stromquelle empfangen wird. Das Diagramm zeigt die Versorgungsspannung, die das System verwendet. Bei Mouseover über die Diagrammlinie wird die Stromquelle als primäre Stromversorgung, sekundäre Stromversorgung oder primäre und sekundäre Stromversorgung angezeigt. Wenn primäre und sekundäre Stromversorgung angezeigt wird, gibt das System die höchste Spannung der beiden an.

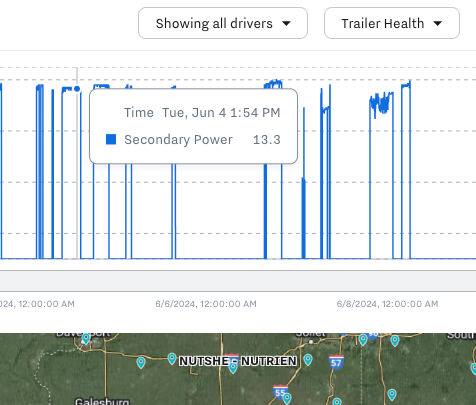

Wenn nur die sekundäre Stromversorgung angezeigt wird, deutet dies auf ein Problem mit der Verbindung der primären Stromversorgung hin.
