[a] Nur bei nach innen und außen gerichteter KI Dashcam |
|||||||||||||||||||||||||||||||||||||||||||||||||
-
Bevor Sie beginnen:
-

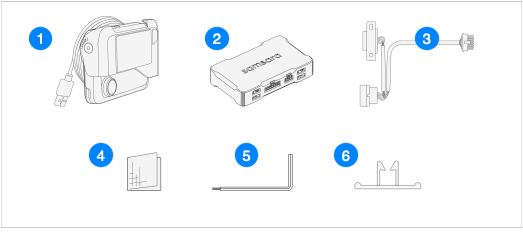

Stellen Sie die Ausrüstung und Werkzeuge zusammen:
-
Wenn Sie bereits eine Dashcam installiert haben, entfernen Sie Ihr vorhandenes Gerät oder befolgen Sie unsere empfohlenen Schritte zum Entfernen Sie eine installierte Dashcam.
-
Stellen Sie sicher, dass Ihre Fahrzeug-Gateway (VG) ist installiert und aktiviert, und aktivieren Sie Ihre Dashcam. Besuchen Sie https://cloud.samsara.com/activate oder folgen Sie den geführten Anweisungen im Samsara Fleet App, um die Aktivierung abzuschließen.
-
-
Identifizieren Sie einen Montageort. Für optimale Sichtbarkeit:
-
Wählen Sie einen Standort mit klarem Glas und vermeiden Sie Bereiche mit schwarzer Beschichtung oder Punktmustern.
-
Positionieren Sie das Gerät unterhalb des Rückspiegels, im Scheibenwischerbereich. Beachten Sie die spezifischen Montagehinweise für USA und Vereinigtes Königreich.
-
Wenn Sie Funktionen zur Ereigniserkennung mit künstlicher Intelligenz nutzen, befolgen Sie die Empfehlungen zur Dashcam-Position und bewährte Methoden zur KI-Erkennung.
-
Stellen Sie sicher, dass auf beiden Seiten des Geräts ausreichend Platz für den Inbusschlüsselzugang vorhanden ist.
-
-
Reinigen Sie die Montagefläche der Windschutzscheibe und alle Bereiche, in denen Sie einen Kabelclip anbringen möchten, gründlich.
-
Bereiten Sie die Montagefläche der Windschutzscheibe und alle für die Installation der Kabelklemmen vorgesehenen Bereiche mit dem mitgelieferten Alkoholtuch vor, um sämtliche Reinigungsmittelrückstände zu entfernen. Wenn eine weitere Reinigung erforderlich ist, verwenden Sie ein fusselfreies Tuch mit Alkohol mit einer Konzentration von 70 % oder mehr.
-
So stellen Sie sicher, dass die Dashcam sicher an Ihrem Fenster haftet:
-
Stellen Sie sicher, dass die Oberfläche vollständig trocken ist. Lassen Sie vor der Installation alle Alkoholrückstände vollständig verdunsten und entfernen Sie jegliches Kondenswasser. Das Abwischen der Windschutzscheibe mit einem sauberen, fusselfreien Tuch kann das Trocknen beschleunigen.
-
Installieren Sie die Dashcam nur, wenn die Temperaturen über 10 °C (50 °F) liegen. Verwenden Sie bei kälteren Temperaturen die Scheibenwischerpistole Ihres Fahrzeugs oder eine Heißluftpistole, damit der Klebstoff besser haftet und sicher angebracht werden kann.
-
-

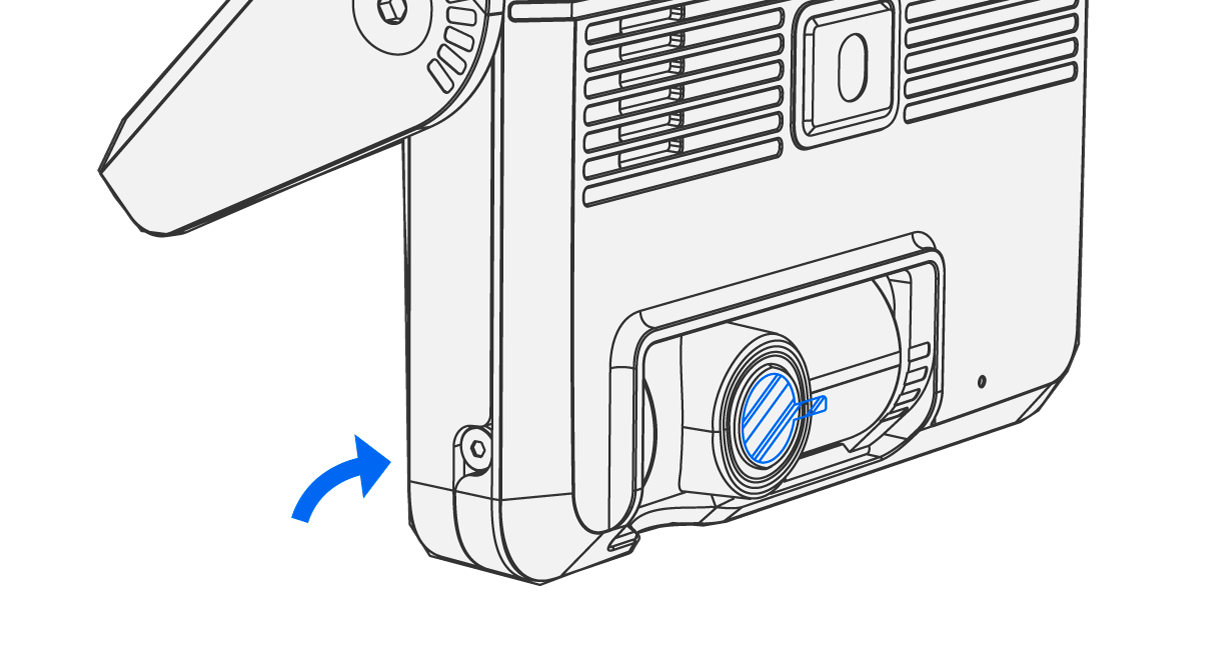

(Optional) Für eine abgewinkelte Windschutzscheibe installieren Sie die abgewinkelte Fensterhalterung ACC-CM-BSHIM (nicht im Lieferumfang enthalten) an der Kamera.
-

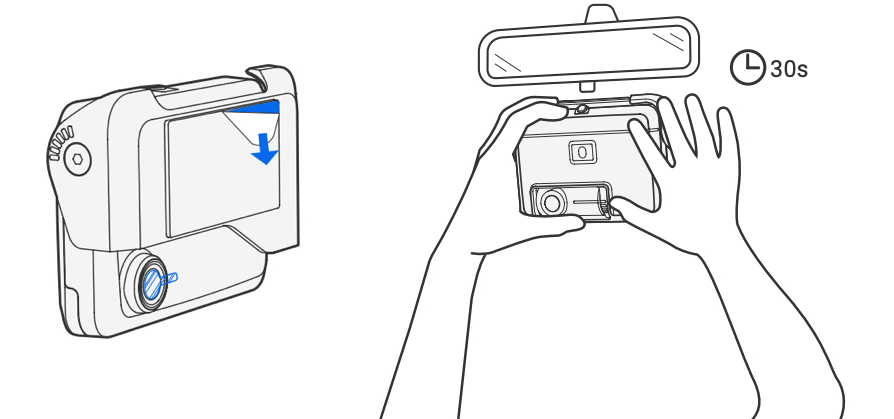

Befestigen Sie die Dashcam an der Windschutzscheibe. Ziehen Sie die Klebefolie ab und drücken Sie die Kamera mindestens 30 Sekunden lang fest gegen die Windschutzscheibe.
Anmerkung
Üben Sie schnell und in einer Bewegung Druck aus. Der Klebstoff ist nur zum einmaligen Gebrauch bestimmt und nach dem Aufkleben kann die Dashcam nicht neu positioniert werden. Um eine Ersatzhalterung zu kaufen, bestellen Sie SKU ACC-CM-BMNT im Webstore oder wenden Sie sich an Ihren Account Executive oder Customer Success Manager.
-
Überprüfen Sie die Installation von der Außenseite des Fahrzeugs auf ordnungsgemäße Haftung. Eine hellere Oberfläche weist auf einen Bereich hin, in dem der Klebstoff nicht vollständig mit der Windschutzscheibe verbunden ist.
Tipp

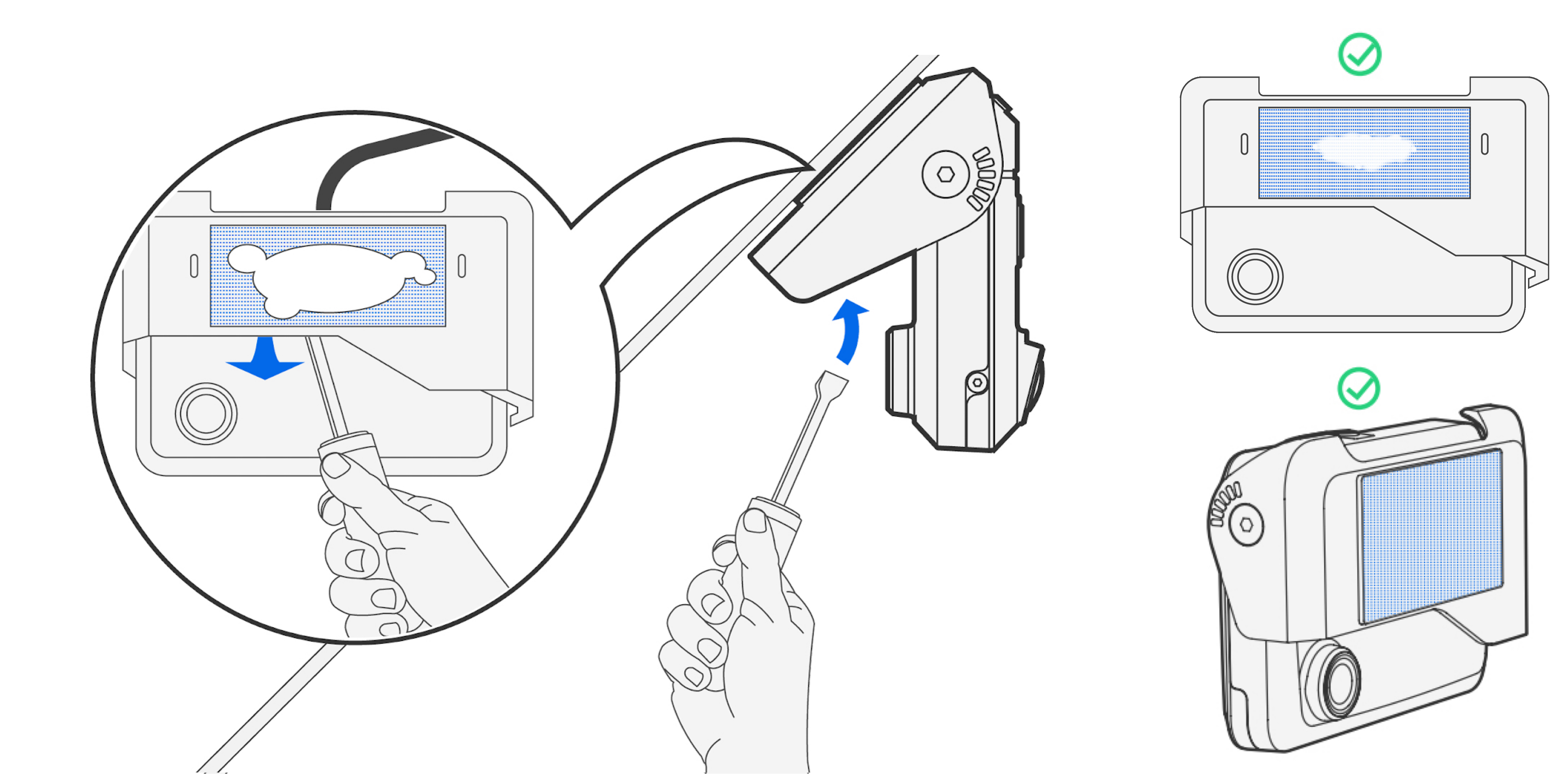

Um eventuelle Blasen zu entfernen, drücken Sie mit einem Schlitzschraubendreher oder einem kleinen Hebelwerkzeug in der Mitte der Rückseite der Halterung die Blasen heraus.
-
Bereiten Sie die Kameraobjektive vor und positionieren Sie sie.
-

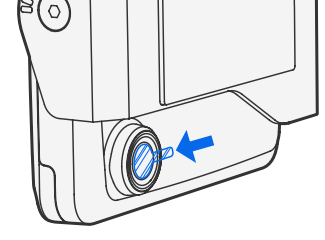

Entfernen Sie die Schutzfolie von der nach innen gerichteten Linse (nur Modell CM34) und der zur Straße gerichteten Kameralinse.
-

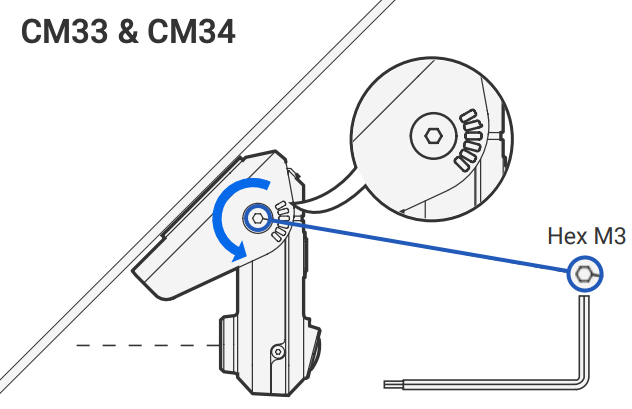

Lösen Sie vor der Einstellung beide Befestigungsschrauben mit dem größeren Ende (Inbusgröße M3) des Inbusschlüssels. Drehen Sie das Kameragehäuse so, dass es perfekt vertikal hängt, und ziehen Sie dann die Schrauben leicht an. Ziehen Sie die Schraube erst dann vollständig fest, wenn Sie die Kamerapositionierung später in diesem Arbeitsablauf bestätigen.
-

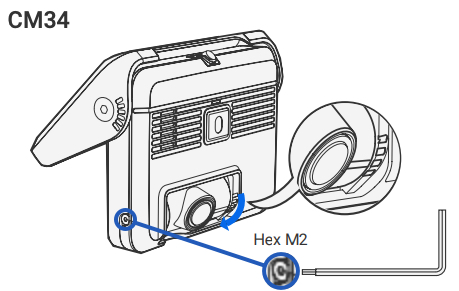

(Nur CM34) Mit dem kleineren Ende (Größe M2 Inbus) des Inbusschlüssels die nach innen gerichtete Kameraschraube lösen. Richten Sie das Objektiv zur Mitte der Kabine aus und ziehen Sie dann die Schraube leicht an. Ziehen Sie die Schraube erst dann vollständig fest, wenn Sie die Kamerapositionierung später in diesem Arbeitsablauf bestätigen.
-
-
Schließen Sie die Dashcam an.
-

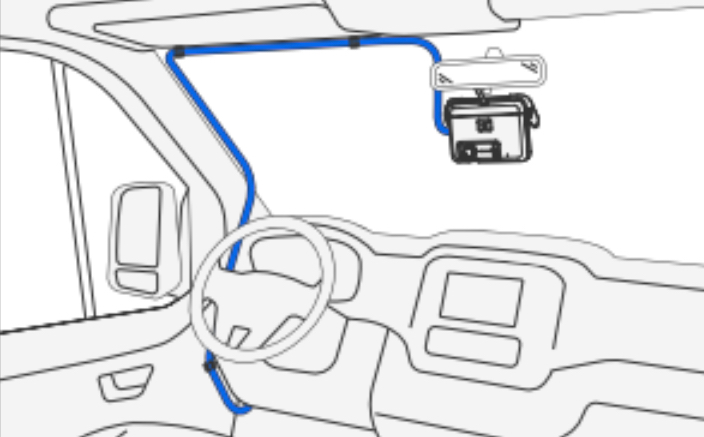

Führen Sie das Kabel über die Oberseite der Windschutzscheibe.
Befestigen Sie das Kabel mit Kabelklemmen oder stecken Sie es unter die Glasdichtung um die Windschutzscheibe.
-
Stecken Sie die Kamera in den USB-Anschluss des Fahrzeug-Gateways.
Um optimale Ergebnisse zu erzielen, wickeln Sie das Kabel nicht um das Fahrzeug-Gateway und verlegen Sie es nicht über das Diagnosekabel.
-
-
Schließen Sie die Installation ab.
-
Schalten Sie das Fahrzeug ein.
-
Überprüfen Sie die Installation:
-

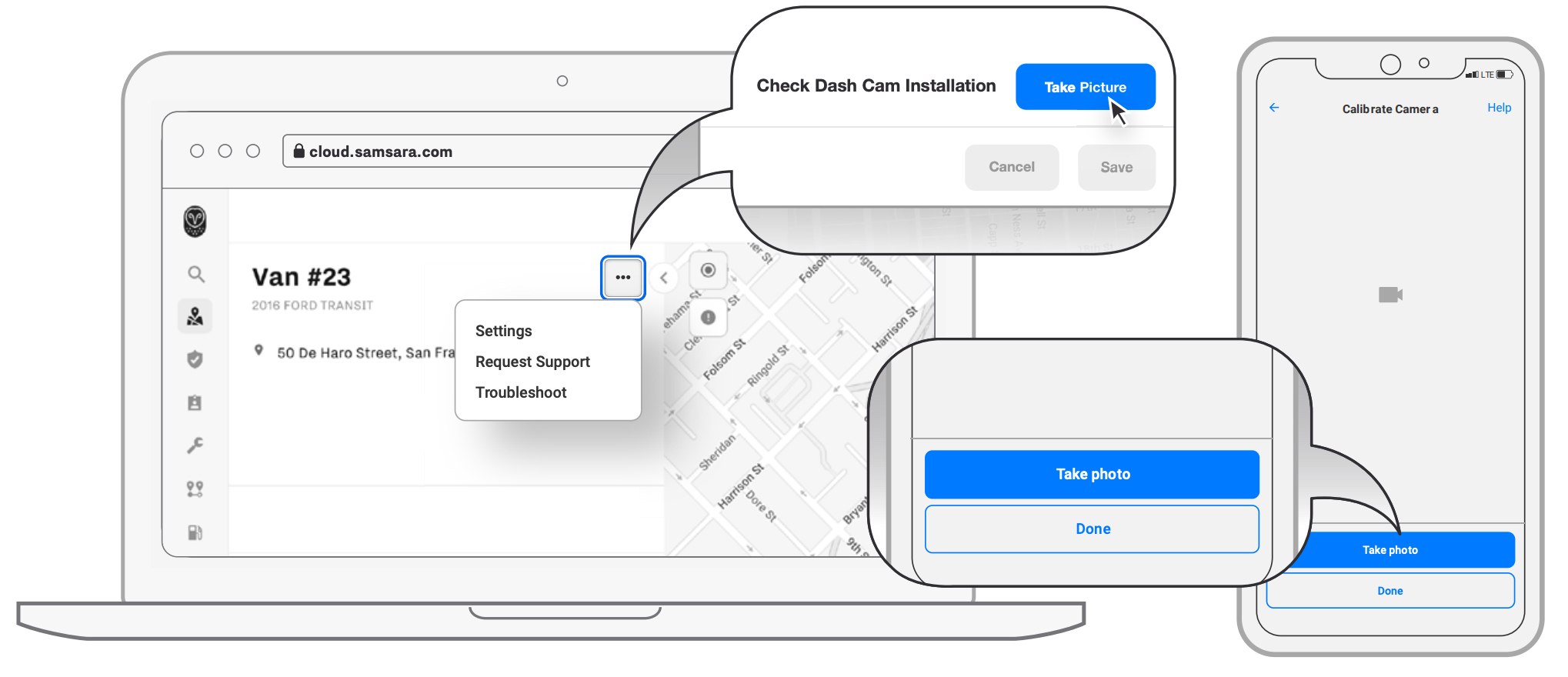

Samsara-Dashboard: Siehe Dashcam-Positionierung testen
-
Samsara Fleet App: Siehe Hardware-Installation mit der Samsara Fleet App optimieren

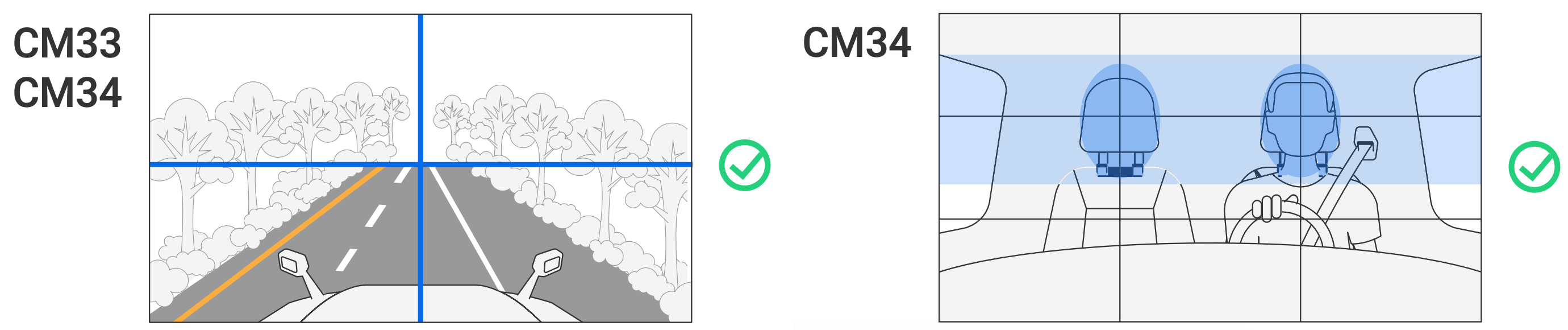

Wenn nicht alle interessanten Punkte erfasst werden (siehe folgendes Beispiel), lösen Sie die Kamera mit dem mitgelieferten Inbusschlüssel, bevor Sie sie neu justieren. Nachdem alle interessanten Punkte erfasst wurden, ziehen Sie mit den Inbusschlüsseln beide Befestigungsschrauben der Halterung und gegebenenfalls die nach innen gerichtete Kamera-Verriegelungsschraube fest. Nicht überdrehen.
Anmerkung

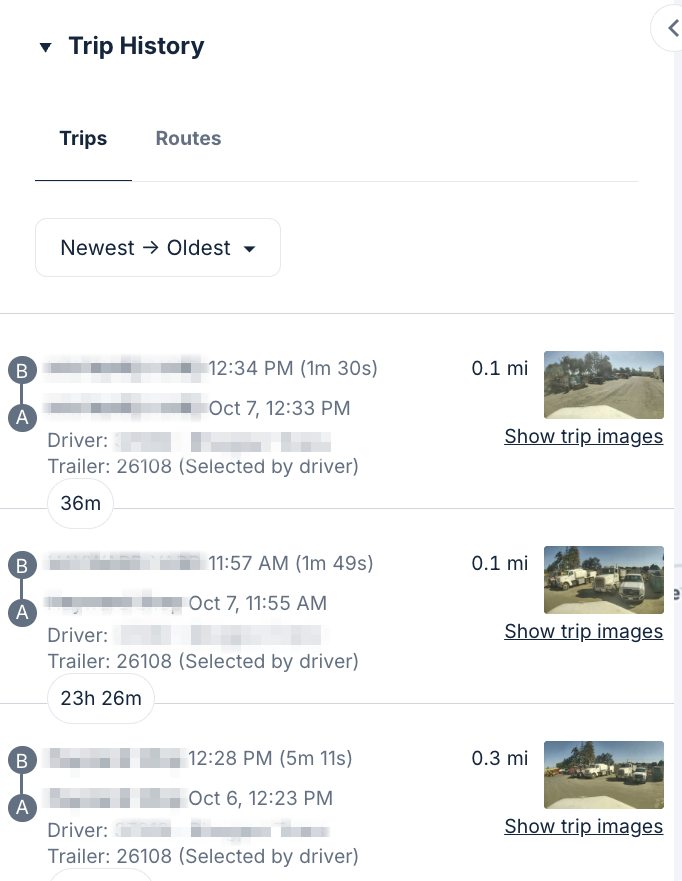

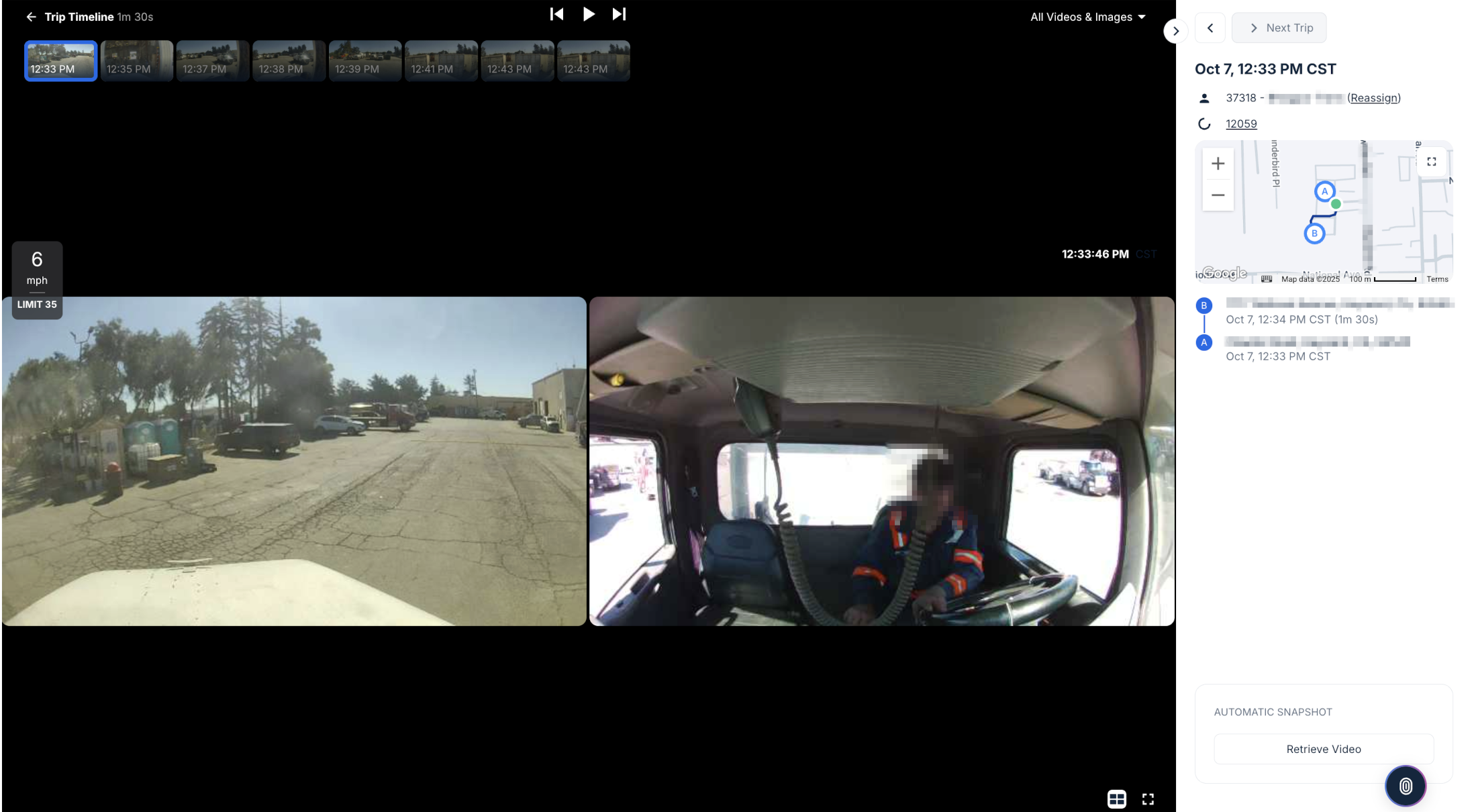

Möglicherweise müssen Sie eine kurze Fahrt unternehmen, damit die Kamera mit der Aufnahme beginnen kann. Eine Fahrt wird registriert, wenn das Fahrzeug 8 km/h erreicht.
-
-

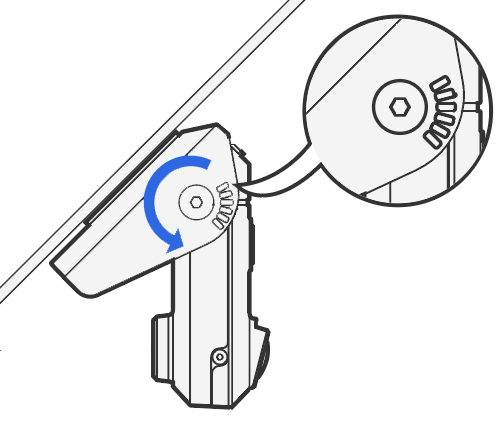

(Optional) Um die Dashcam an mehreren identischen Fahrzeugen an derselben Position zu installieren, verwenden Sie die Inkrementlinien als Referenz. Richten Sie die Inkrementlinie auf der Halterung mit der Ausrichtungslinie auf der Dashcam aus, um deren Winkel zu replizieren. Richten Sie bei der CM34 die Inkrementlinie auf dem dem Fahrer zugewandten Objektiv so aus, dass sie dem dem Fahrer zugewandten Winkel entspricht.
Haben Sie weitere Fragen? Ein Problem melden.
-
Diese Installationsanleitung enthält typische Informationen, die sich speziell auf Produkte beziehen, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Handbuchs stellt keine Garantie dar und dient nur als Referenz. Konsultieren Sie die geltenden örtlichen Gesetze und Verordnungen, um etwaige Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung des Installateurs, bei der Installation dieser Hardware alle geltenden Gesetze, Verordnungen und Datenschutzrechte in Ihrem Land einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern für dieses Produkt zu verwenden oder dieses Produkt anderweitig zu modifizieren, es sei denn, dies erfolgt in Übereinstimmung mit den Produkthandbüchern oder gemäß anderweitiger Anweisung von Samsara. Andernfalls kann es zu Sachschäden oder Verletzungen kommen oder Ihre Produktgarantie erlöschen.
Jede Installation, die nicht den Anweisungen in der Installationsanleitung oder anderweitig in der Dokumentation entspricht, oder die Verwendung dieses Produkts anders als in der entsprechenden IP-Schutzart oder den empfohlenen Betriebsbedingungen beschrieben, kann zu unerwarteten Ausfallzeiten, Systemausfällen, Personen- oder Sachschäden führen. einschließlich Wasserschäden. Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen.
Diese Hardware und die damit verbundene Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen Dritter kompatibel und können den Betrieb dieser Produkte und/oder Dienstleistungen Dritter beeinträchtigen oder Garantien für diese Drittparteien ungültig machen.
Installieren oder verstellen Sie keine Hardware, während Sie fahren oder das Fahrzeug bedienen. Installieren Sie diese Hardware nicht an einem Ort, der die Sicht des Fahrers, die Bedienung der Fahrzeugsteuerungen oder auf oder in der Nähe von Airbag-Panels oder im Wirkungsbereich eines Airbags beeinträchtigen könnte.
Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann platzen, wenn sie in der Nähe von brennbaren oder anderen gefährlichen Materialien platziert wird, wodurch die Gefahr von Feuer, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen entsteht.
Dieses Produkt enthält Kondensatoren, die eine potenzielle Brand-, Explosions-, Stromschlag- oder Verbrennungsgefahr darstellen können. Berühren Sie keine Kondensatoren innerhalb dieser Hardware.
Bitte achten Sie immer auf Ihre Umgebung und fahren Sie sicher, beachten Sie alle Verkehrsregeln und beachten Sie jederzeit die Straßen- und Fahrbedingungen. Verlassen Sie sich nicht darauf, dass das Produkt den Fahrer vor Sicherheitsrisiken warnt oder Kollisionen verhindert. Abhängig von den Straßenverhältnissen, anderen Fahrzeugen, dem Wetter und anderen Faktoren funktionieren die Hardware und die zugehörige Software möglicherweise nicht wie vorgesehen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Dieses Gerät entspricht den lizenzfreien RSS-Standards von ISED Canada. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen und (2) dieses Gerät muss jegliche Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen können.
|
|
Dieses Symbol auf dem/den Produkt(en) und/oder Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht mit dem allgemeinen Hausmüll vermischt werden dürfen. Für eine ordnungsgemäße Behandlung, Wiederverwertung und Wiederverwertung bringen Sie dieses Produkt bzw. diese Produkte bitte zu den dafür vorgesehenen Sammelstellen, wo es kostenlos angenommen wird. |
