Einen Rexroth-Controller einrichten

Stellen Sie sicher, dass Sie das richtige Rexroth-Telematik-Kabel haben.

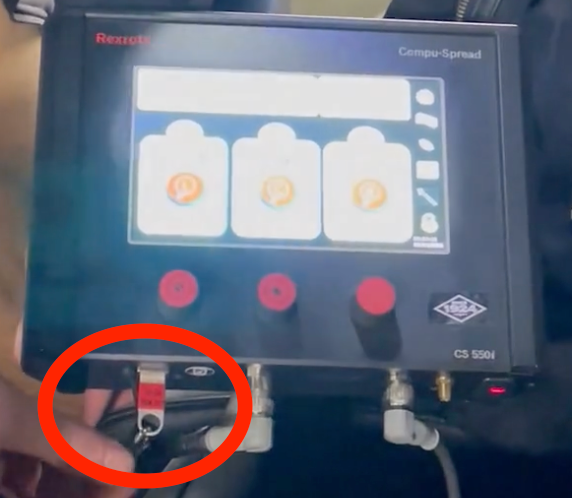

Das Rexroth GPS-Kabel wird in den AUX-Anschluss unten links an der Anzeigeeinheit eingesteckt. Wenn dort kein Kabel vorhanden ist, müssen Sie sich an Ihren Rexroth-Händler wenden, um eines der folgenden Produkte zu erwerben:

Verbinden Sie das Samsara-Streukabel mit dem Rexroth-GPS-Kabel.

Jedes Kabelmodell erfordert einen spezifischen Male-to-Male-Serienadapter. Sie können den richtigen Adapter anhand der Seriennummer des Kabels identifizieren, die auf einem weißen Klebeband-Label in der Nähe des Punktes gedruckt ist, an dem das Rexroth-Kabel mit dem ACC-Port des Spreaders-Controllers verbunden wird.

• Kabel-Seriennummer R987400008: Verwenden Sie einen Null-Adapter (oranger männlich-zu-männlich serieller Adapter) und verbinden Sie ihn mit der weiblichen Seite des Rexroth-Telematik-Kabels. Die andere Seite des Samsara-Kabels wird in das Samsara Fahrzeug-Gateway eingesteckt.

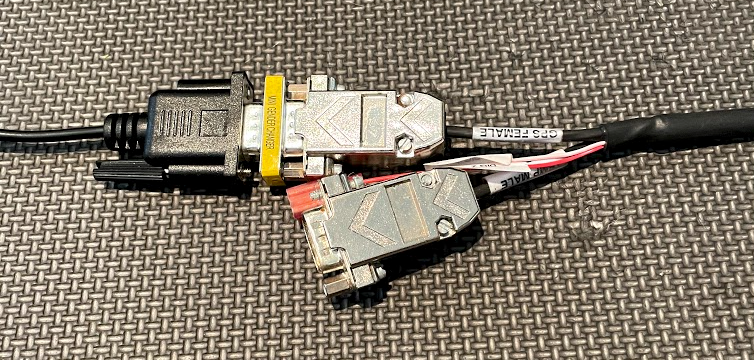

• Kabel-Seriennummer R987376776: Verwenden Sie einen Straight-Through-Adapter (gelber Male-to-Male-Serienadapter) und verbinden Sie ihn mit der weiblichen Seite des Rexroth-Telematik-Kabels. Der Adapter ist nicht im Lieferumfang des Samsara RS232-Kabels enthalten und muss separat erworben werden. Die andere Seite des Samsara-Kabels wird in das Samsara Fahrzeug-Gateway eingesteckt.

Konfigurieren Sie den Controller.

1. Verwenden Sie den USB-Konfigurationsschlüssel, um das Rexroth-Konfigurationsmenü zu öffnen.

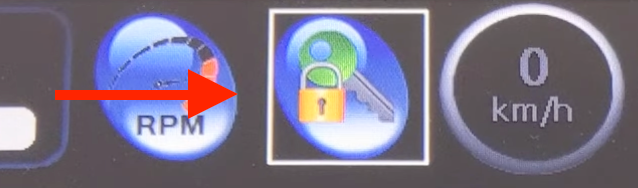

2. Drücken Sie das Vorhängeschloss-Symbol, um in den Programmiermodus zu gelangen.

3. Greifen Sie über das Zahnradsymbol in der oberen rechten Ecke des Bildschirms auf das Menü zu.

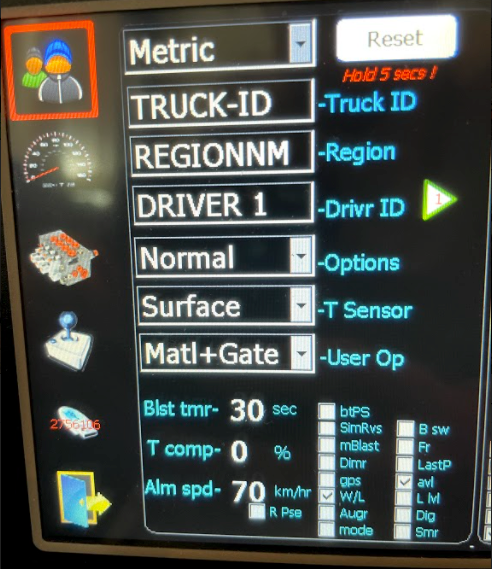

4. Überprüfen Sie die Konfigurationseinstellungen.

   • Wählen Sie avl, um die Schnittstelle zur aktiven Fahrzeugstandortbestimmung zu aktivieren.

   • GPS löschen, falls aktiviert.

5. Beenden Sie den Programmiermodus, um Änderungen zu speichern.

6. Starten Sie den Rexroth CS-Controller neu.

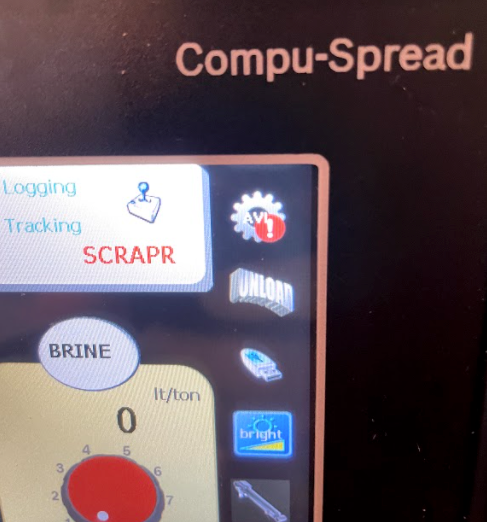

   Das AVL-Symbol sollte über dem Zahnrad auf dem Startbildschirm erscheinen.

   Wenn das AVL-Symbol auf dem Startbildschirm nicht aktiv ist, stellen Sie sicher, dass das Samsara RS-232-Kabel mit dem richtigen Adapter sicher mit dem Rexroth GPS-Kabel verbunden ist.

Überprüfen Sie, ob Samsara die Streudaten erhält.

1. Schalten Sie das Fahrzeug ein und drehen Sie den Regler des Streuers auf einen beliebigen Wert.

2. Von der Übersicht-Seite auf Ihrem Samsara-Dashboard suchen Sie nach dem Fahrzeug in der Liste, das Sie testen möchten, und wählen es aus.

3. Wählen Sie im Dropdown-Menü der Diagrammdaten Streuer aus und stellen Sie sicher, dass der Datumswähler auf die Anzeige der Daten für Heute eingestellt ist.

4. Überprüfen Sie, ob das Diagramm Materialdaten anzeigt, die von Ihrem Streuer-Controller berichtet wurden.

Stellen Sie sicher, dass Sie das richtige Rexroth-Telematik-Kabel haben.

Das Rexroth GPS-Kabel wird in den AUX-Anschluss unten links an der Anzeigeeinheit eingesteckt. Wenn dort kein Kabel vorhanden ist, müssen Sie sich an Ihren Rexroth-Händler wenden, um eines der folgenden Produkte zu erwerben:

Verbinden Sie das Samsara-Streukabel mit dem Rexroth-GPS-Kabel.

Jedes Kabelmodell erfordert einen spezifischen Male-to-Male-Serienadapter. Sie können den richtigen Adapter anhand der Seriennummer des Kabels identifizieren, die auf einem weißen Klebeband-Label in der Nähe des Punktes gedruckt ist, an dem das Rexroth-Kabel mit dem ACC-Port des Spreaders-Controllers verbunden wird.

• Kabel-Seriennummer R987400008: Verwenden Sie einen Null-Adapter (oranger männlich-zu-männlich serieller Adapter) und verbinden Sie ihn mit der weiblichen Seite des Rexroth-Telematik-Kabels. Die andere Seite des Samsara-Kabels wird in das Samsara Fahrzeug-Gateway eingesteckt.

• Kabel-Seriennummer R987376776: Verwenden Sie einen Straight-Through-Adapter (gelber Male-to-Male-Serienadapter) und verbinden Sie ihn mit der weiblichen Seite des Rexroth-Telematik-Kabels. Der Adapter ist nicht im Lieferumfang des Samsara RS232-Kabels enthalten und muss separat erworben werden. Die andere Seite des Samsara-Kabels wird in das Samsara Fahrzeug-Gateway eingesteckt.

Konfigurieren Sie den Controller.

1. Verwenden Sie den USB-Konfigurationsschlüssel, um das Rexroth-Konfigurationsmenü zu öffnen.

2. Drücken Sie das Vorhängeschloss-Symbol, um in den Programmiermodus zu gelangen.

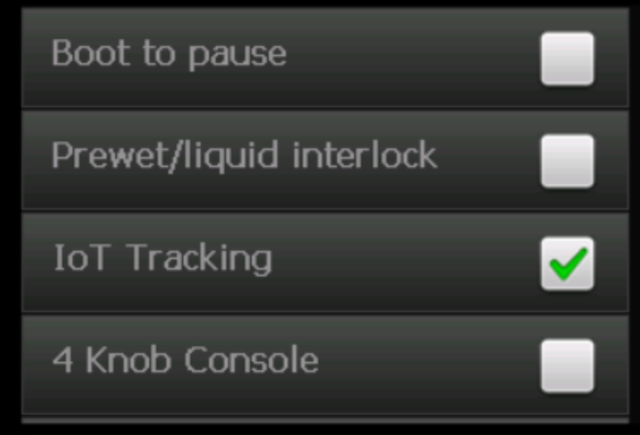

3. Stellen Sie sicher, dass IoT-Tracking in den Einstellungen des Rexroth-Controllers aktiviert ist.

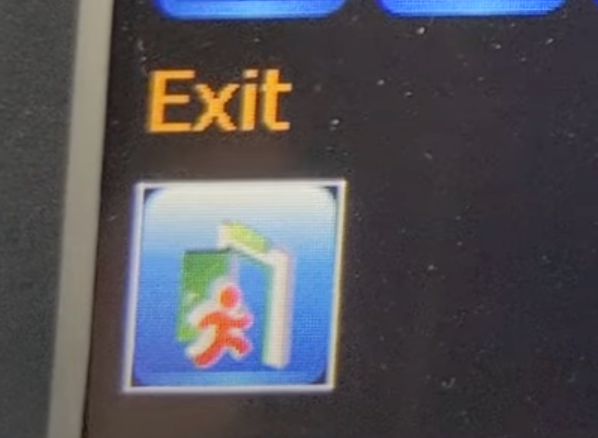

4. Beenden Sie den Programmiermodus, um Änderungen zu speichern.

5. Starten Sie den Rexroth CS-Controller neu.

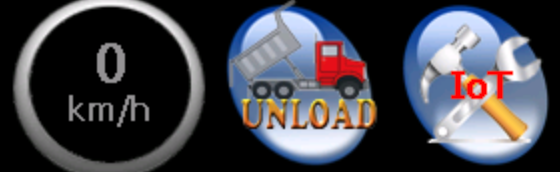

   Das IoT-Symbol sollte über dem Zahnrad auf dem Startbildschirm erscheinen.

   Wenn das IoT-Symbol auf dem Startbildschirm nicht aktiv ist, stellen Sie sicher, dass das Samsara RS-232-Kabel mit dem richtigen Adapter sicher mit dem Rexroth GPS-Kabel verbunden ist.

Überprüfen Sie, ob Samsara die Streudaten erhält.

1. Schalten Sie das Fahrzeug ein und drehen Sie den Regler des Streuers auf einen beliebigen Wert.

2. Von der Übersicht-Seite auf Ihrem Samsara-Dashboard suchen Sie nach dem Fahrzeug in der Liste, das Sie testen möchten, und wählen es aus.

3. Wählen Sie im Dropdown-Menü der Diagrammdaten Streuer aus und stellen Sie sicher, dass der Datumswähler auf die Anzeige der Daten für Heute eingestellt ist.

4. Überprüfen Sie, ob das Diagramm Materialdaten anzeigt, die von Ihrem Streuer-Controller berichtet wurden.
