VG55 – Poids lourds – CBL-VG-CJ1708

Si vous ne l’avez pas déjà fait, activez l’appareil dans le tableau de bord Samsara à l’aide de l’une des méthodes suivantes :

Pour les véhicules circulant en dehors de l’État de Californie: Suivez ces instructions pour fixer le câble répartiteur en Y. Si votre véhicule circule dans l'État de Californie, passez à la L'étape suivante.

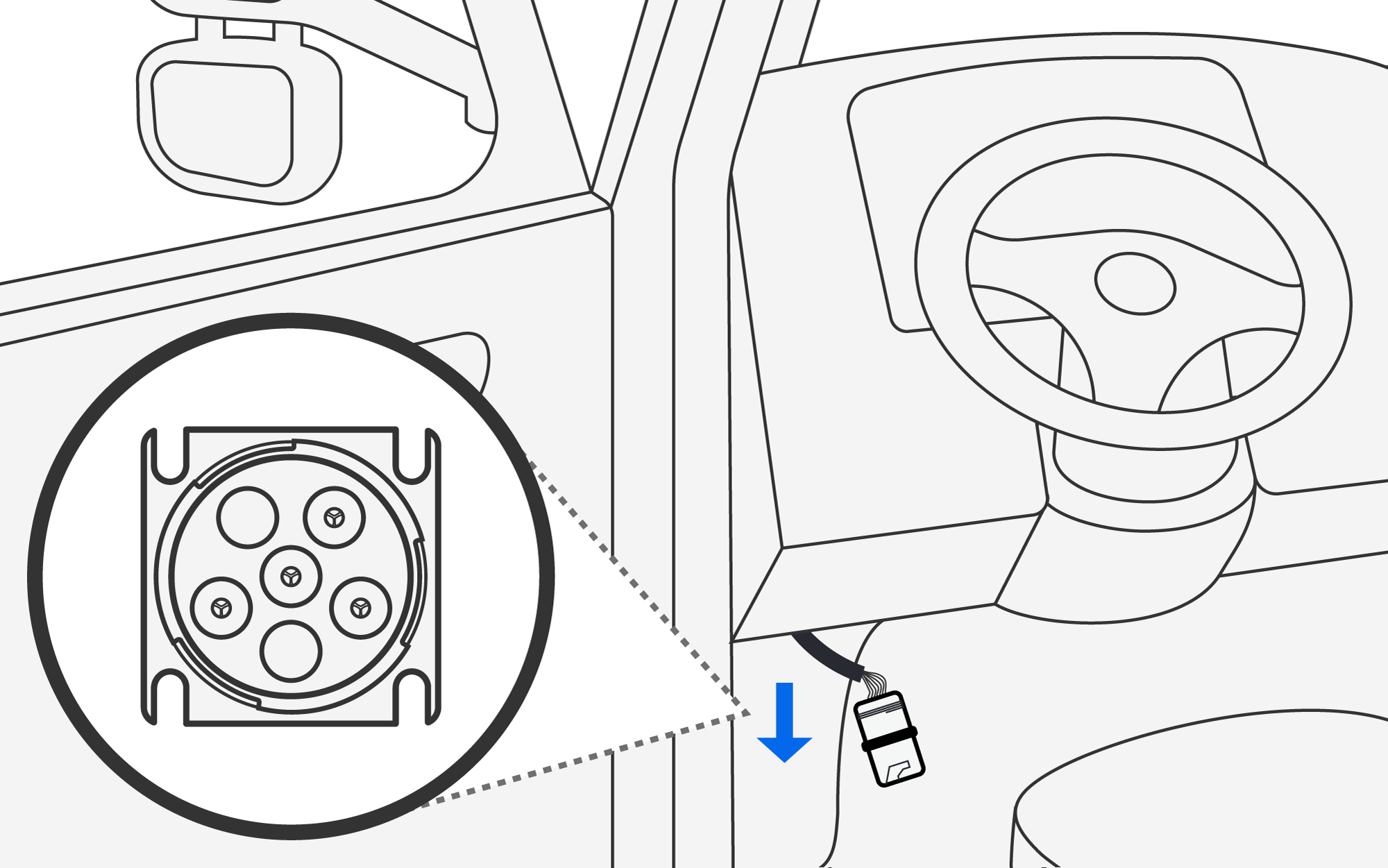

1. Coupez le moteur, puis localisez le port de diagnostic embarqué du véhicule. Détachez le port de son emplacement de montage d'origine dans le véhicule. En règle générale, le port est situé sur le panneau de seuil de porte côté conducteur ou près de celui-ci.

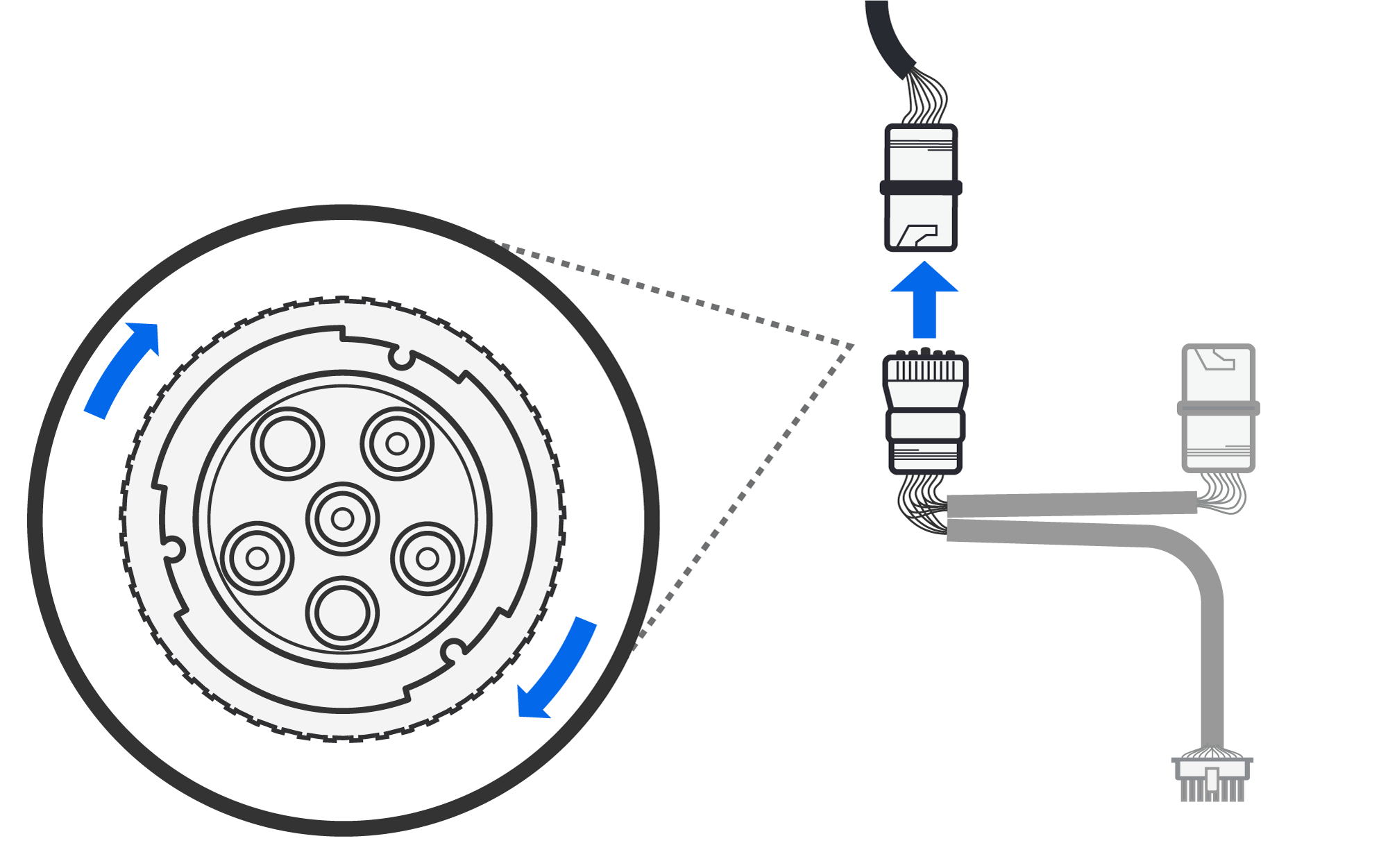

2. Connectez le câble Samsara au port de diagnostic détaché après l'avoir retiré du panneau du véhicule.

   Les diagnostics moteurs du véhicule demeurent accessibles via le port supplémentaire du câble Samsara.

3. Fixez le port non connecté à l'emplacement d'origine du port dans le véhicule.

   Assurez-vous que le boîtier VG et tous les câbles sont à l'écart des pédales du véhicule, de la tringlerie de direction et d'autres pièces mobiles.

4. Procéder à connecter le VG.

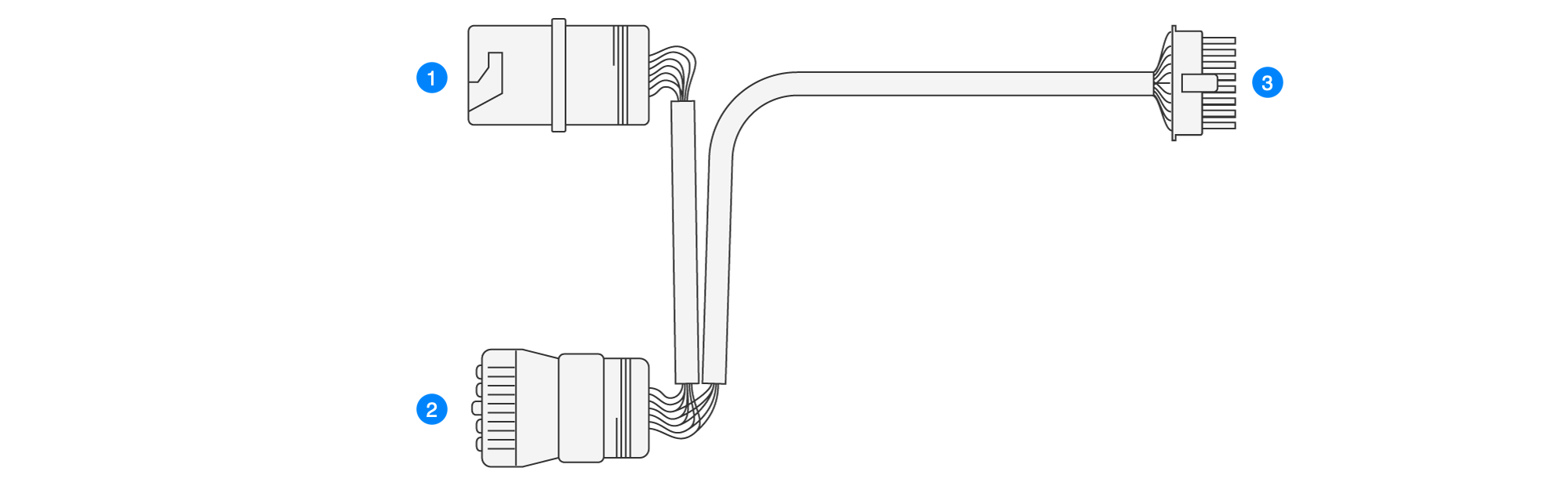

Pour les véhicules circulant dans l’État de Californie: Suivez les instructions de cette étape pour fixer le connecteur séparateur en Y.

1. Avec le moteur arrêté, recherchez le port de diagnostic du véhicule, généralement situé sur ou à proximité du panneau de protection côté conducteur.

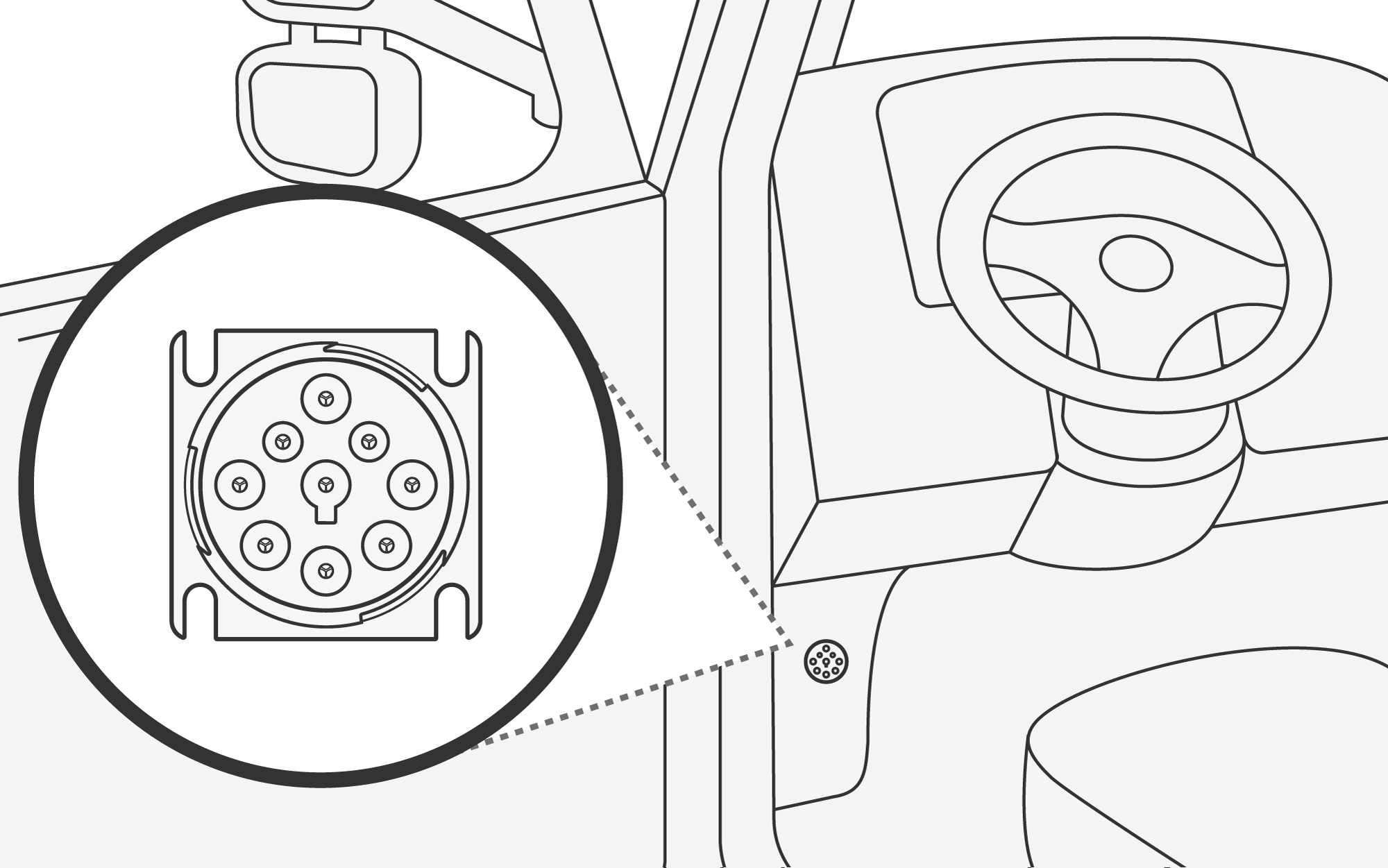

   L'emplacement et le type de port varient selon le véhicule. L'image suivante montre un port J1939 à des fins de référence uniquement. Utilisez le port de diagnostic qui correspond à votre câble répartiteur Y.

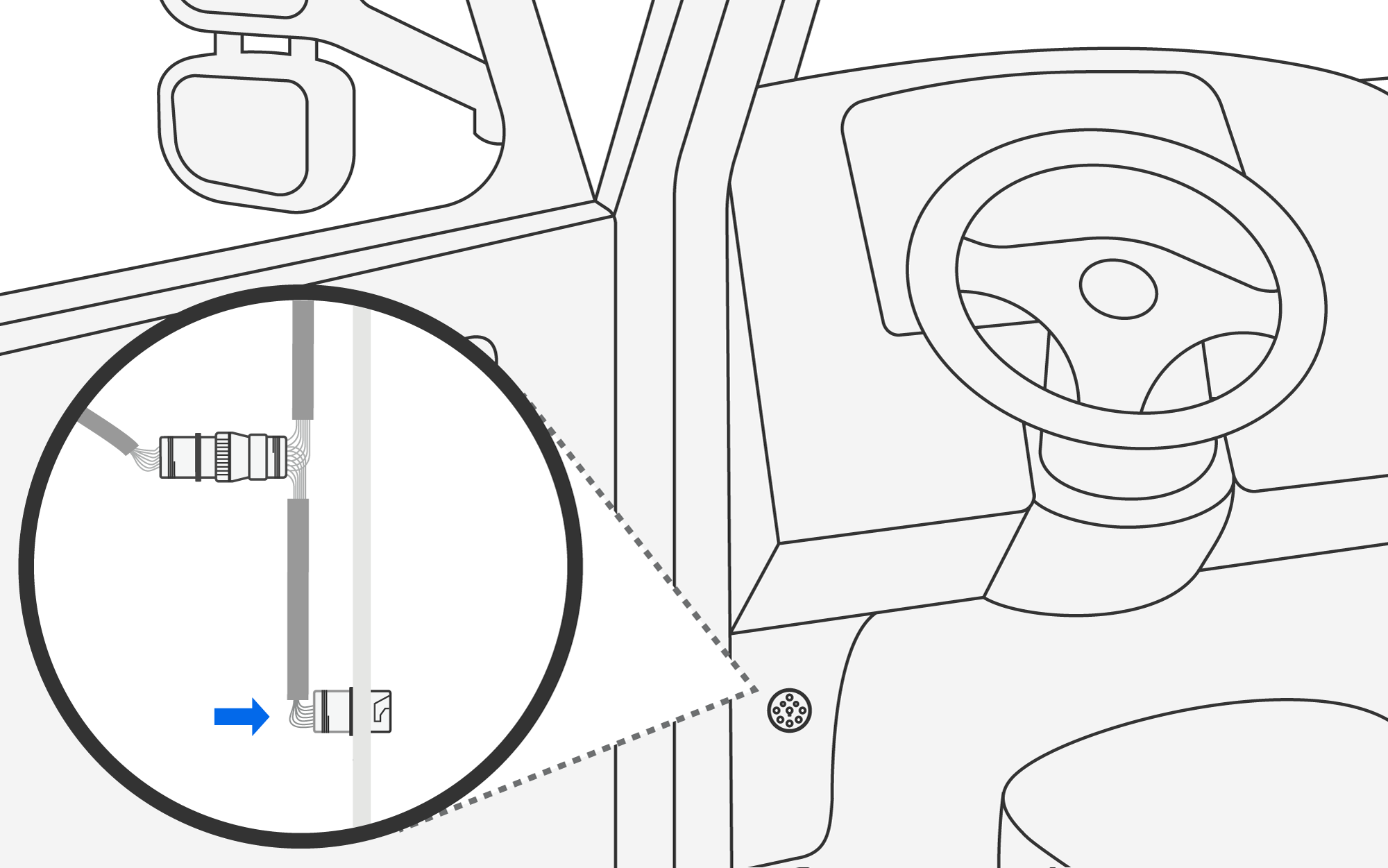

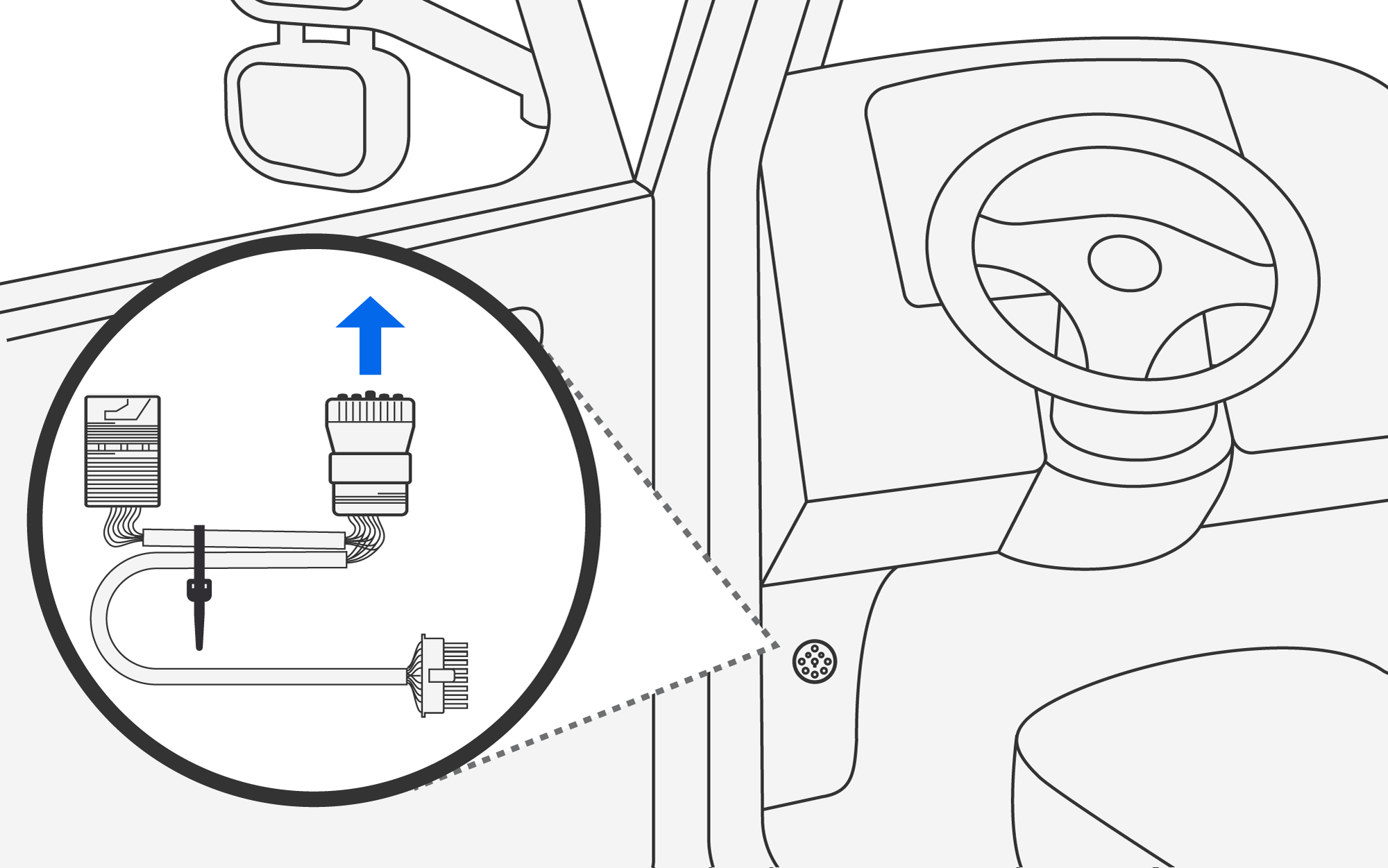

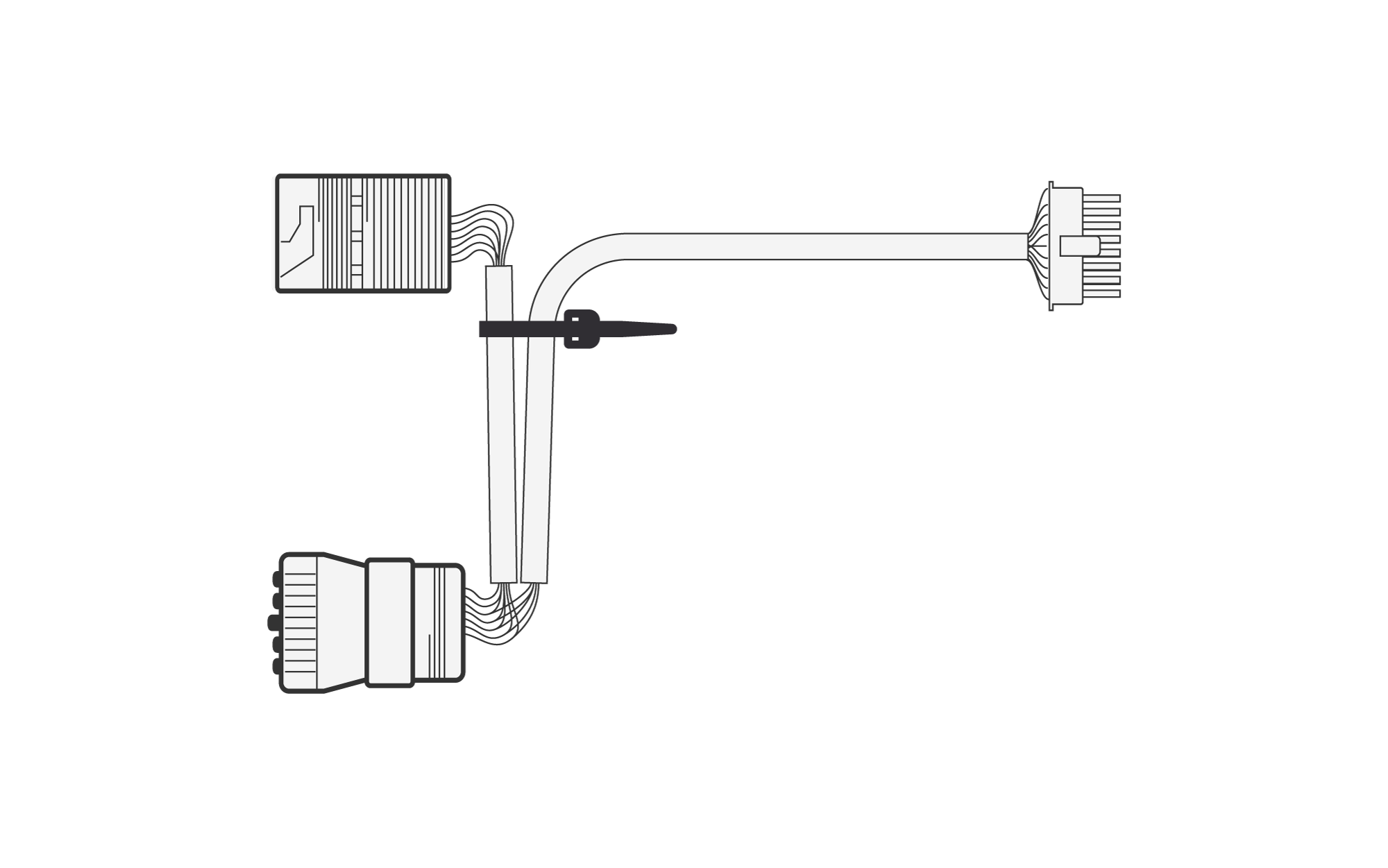

2. Utilisez un petit serre-câble étroit provenant du sac à câbles pour fixer le câble le plus court (qui comporte le connecteur de diagnostic de rechange) au câble principal. Placez l'attache-câble près du connecteur de diagnostic de rechange pour une fixation sécurisée.

   Le connecteur de diagnostic de rechange n'est pas utilisé pour ce type d'installation. Cependant, nous recommandons de conserver le support sur le connecteur de diagnostic de rechange pour permettre une certaine flexibilité dans les configurations futures.

3. Connectez le connecteur de diagnostic principal du câble Samsara au port de diagnostic du véhicule.

   L'emplacement et le type de port varient selon le véhicule. L'image suivante montre un port J1939 à des fins de référence uniquement. Utilisez le port de diagnostic qui correspond à votre câble répartiteur Y.

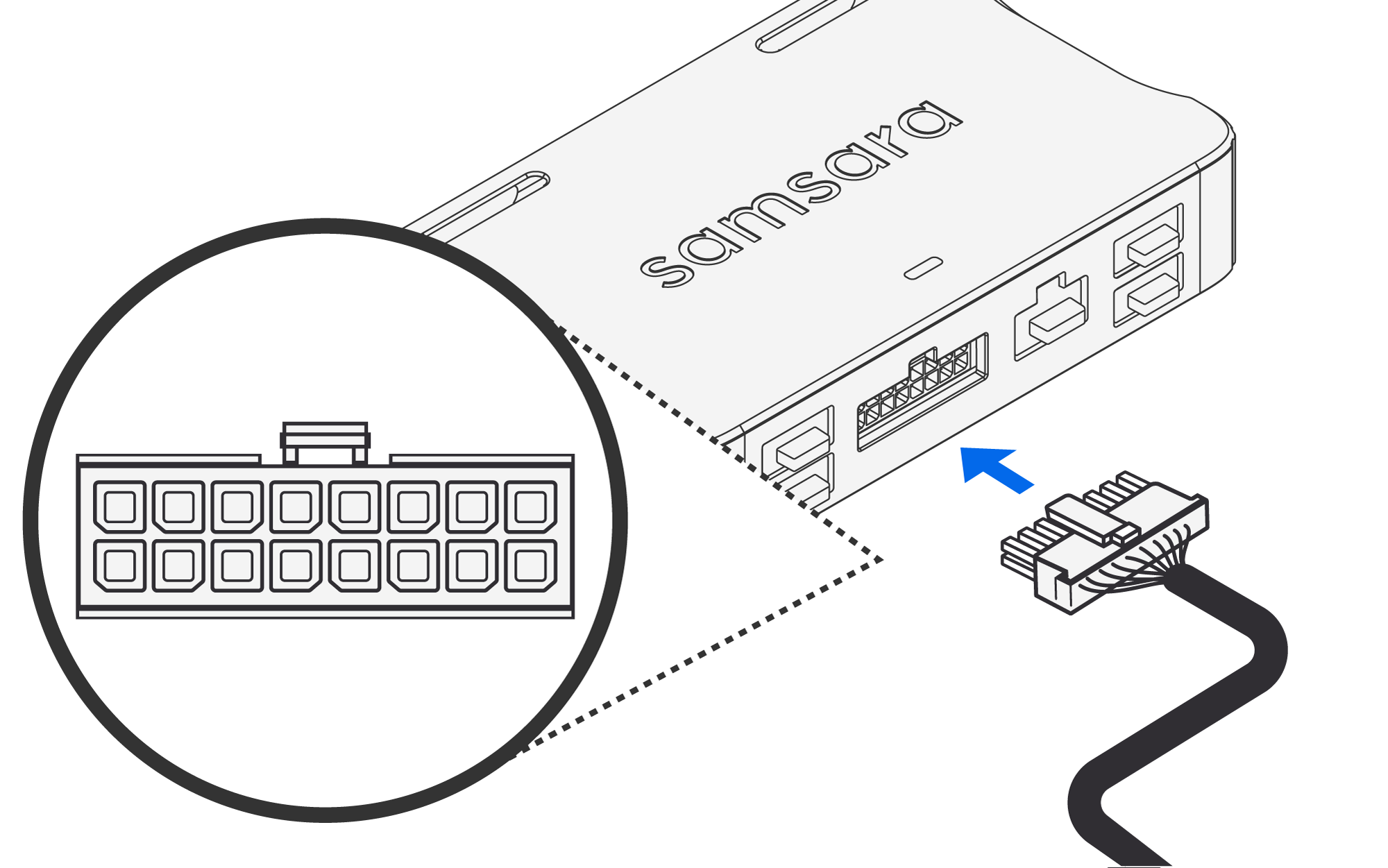

Branchez le connecteur pour diagnostics moteurs/alimentation à 16 broches sur le boîtier VG. Vous entendrez un clic lorsqu'il sera complètement inséré.

Mettez votre véhicule en marche et assurez-vous que le voyant du boîtier VG tourne au vert, ce qui peut prendre 1 à 3 minutes.

Si le voyant devient orange, assurez-vous que vous installez le boîtier VG dans une zone avec une bonne réception cellulaire.

Si le voyant devient bleu, éteignez votre véhicule et rallumez-le avant de passer à l'étape suivante.

Si vous utilisez le site Web application Samsara Fleet pour configurer le boîtier VG, vous pouvez revenir à l'application pour vérifier l'installation une fois que le voyant devient vert.

1. Assurez-vous que le véhicule est en marche et attendez que tous les suivis de l'application soient réussis.

2. Ajoutez les détails du véhicule, comme le numéro de la plaque d'immatriculation, dans l'application.

Branchez les connecteurs de câble pour tous les accessoires applicables (appareils USB ou AUX à 8 broches).

Accédez aux ports des appareils accessoires en retirant les couvercles des ports et en les mettant correctement au rebut.

À l'aide des attaches de câble étroites incluses dans la boîte VG, fixez le câble d'alimentation et tous les câbles des appareils accessoires.

Fixez le câble d'alimentation et les câbles des appareils accessoires à l'aide des attaches autobloquantes incluses dans le sac de câbles.

Si vous rencontrez des problèmes lors de l'installation, visitez le Centre d'aide Samsara, où vous trouverez des solutions à la plupart des difficultés.
