Wanneer u een AG52 of AG53 installeert op een aanhangwagen, zoals een droog vervoer aanhangwagen of dieplader, maakt de 7-weg kabel gebruik van de stroominterface van het trekkende of slepende voertuig om de AG te activeren om in real-time te functioneren. Wanneer niet aangesloten op stroom, werkt de AG in batterijbesparende modus.
Voordat u uw AG installeert, controleert u de Kabelmatrix voor apparatuur en droge bestelwagens voor Powered Asset Gateways (AG's) om ervoor te zorgen dat u de juiste kabel voor uw configuratie verkrijgt. Voer vervolgens de instructies uit om de AG voor uw configuratie te installeren:
Voordat u de AG52 of AG53 op uw aanhangwagen installeert, moet u ervoor zorgen dat het ABS correct functioneert. Wanneer u de aanhangwagen start, moet het ABS-lampje 3 tot 5 seconden gaan branden en vervolgens uitgaan. Als het licht zich anders gedraagt, kan dit duiden op een probleem met het ABS-systeem van de aanhangwagen.
Let op
Voordat u begint met werken aan de aanhangwagen, zorg ervoor dat deze uit dienst is genomen en beveiligd met wielkeggen en een slot voor aanhangwagenkoppeling.
Om de AG52 of AG53 voor ABS-systemen op uw droogwagentrailer te installeren, gebruikt u de volgende workflow:
-
Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.
Log in op de Samsara-dashboard of ga naar https://cloud.samsara.com/activate. U kunt ook de link in uw
Bestelling verscheepte-mail. -
Schakel de stroom naar de aanhanger uit.
-

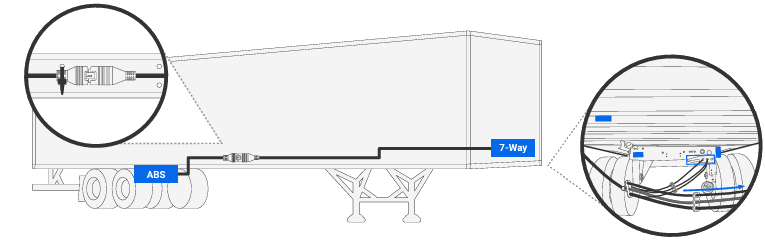

Zoek en koppel de 5-pins ABS Weather-Pack (TTMA)-connector op uw aanhanger los van de 7-polige kabel (meestal gelegen nabij de achteras). Om de connector te vinden, volgt u de kabelboom van de ABS-eenheid.
-

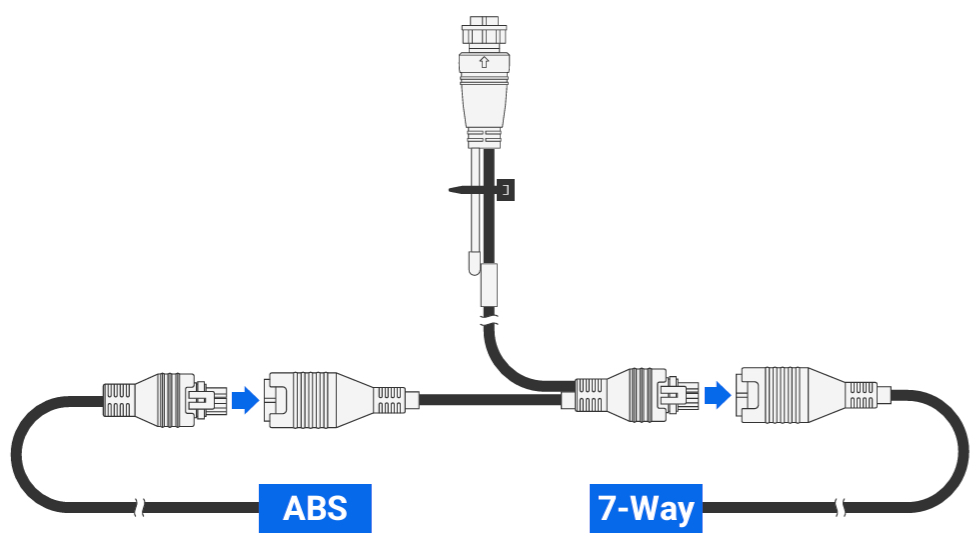

Sluit het mannelijke uiteinde van de Samsara-kabel aan op de 7-polige connector en het vrouwelijke uiteinde van de Samsara-kabel op de ABS 5-pins connector. Zorg ervoor dat de verbinding vergrendeld en veilig is.
-

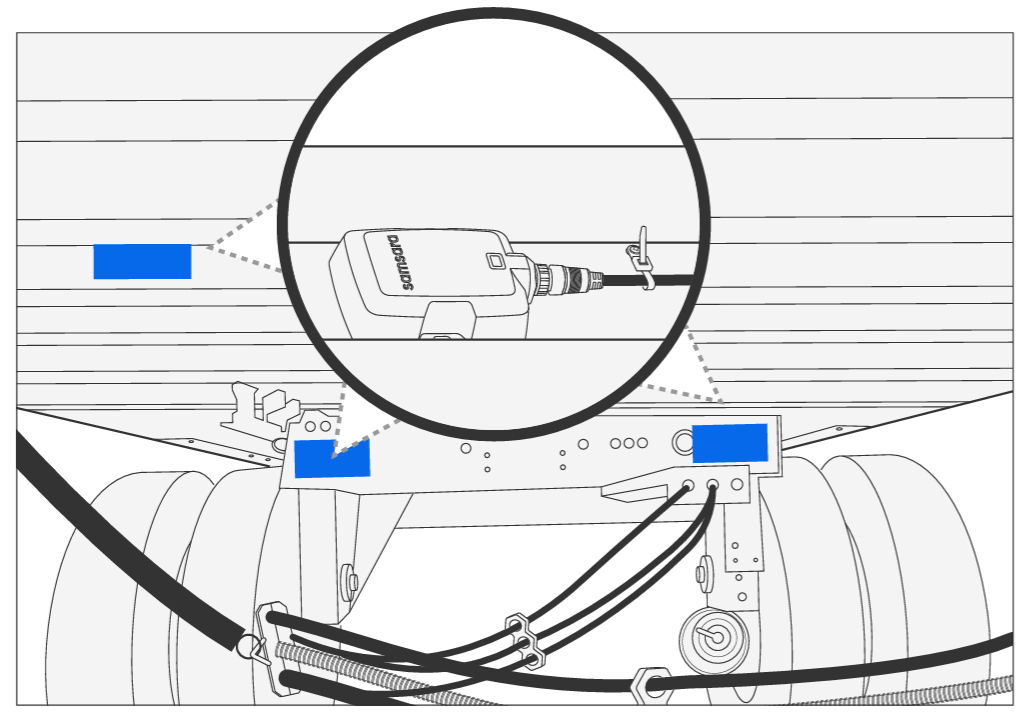

Selecteer de gewenste montagelocatie.
Tip
Houd bij het selecteren van een locatie voor uw apparaat rekening met het volgende:
-
Zorg ervoor dat het apparaat en de kabels niet beschadigd kunnen raken door bewegende delen. Test het apparaat indien mogelijk op de gewenste montageplaats voordat u het definitief installeert.
-
Controleer of de kabel voldoende speling heeft om de AG en de elektrische aansluiting te bereiken.
-
Voor optimale GPS- en mobiele connectiviteit monteert u het apparaat zo dicht mogelijk bij de rand van de aanhangwagen. Zorg ervoor dat de AG ten minste één onbelemmerde zijde naar de lucht of de grond heeft gericht.
-
Installeer het apparaat niet in metalen constructies, zoals metalen behuizingen of aanhangwagens, omdat dit een negatieve invloed kan hebben op de mobiele en GPS-connectiviteit.
-
-

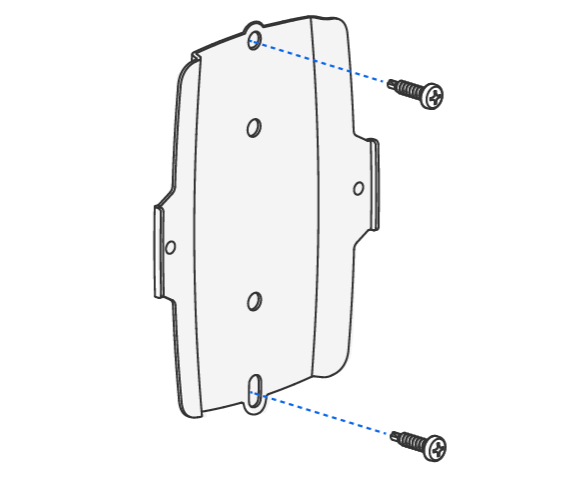

Bevestig de montagebeugel op een van de volgende manieren aan het montageoppervlak:
Let op

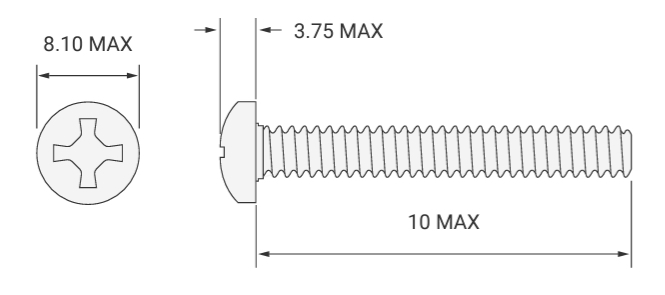

Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
-
Zelfborende schroeven: Gebruik de meegeleverde #6 zelfborende schroeven.
-

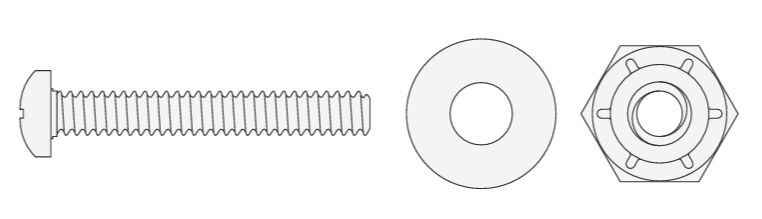

Machineschroeven: Boor gaten voor de montagebeugel en zet deze vast met de meegeleverde 6-32 machineschroeven, ringen en borgmoeren.
-
-

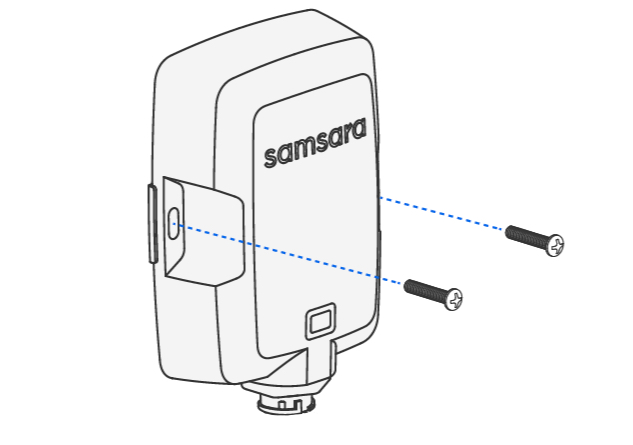

Bevestig de AG stevig aan de beugel met behulp van de twee meegeleverde machineschroeven.
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
-

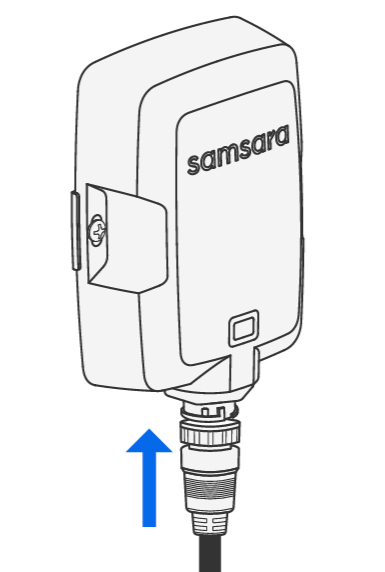

Steek de kabel in de AG en draai om te vergrendelen.
-

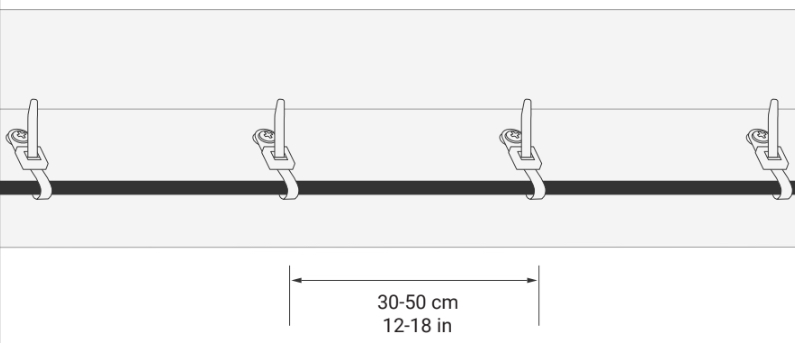

Zet de kabelboom elke 30 tot 50 cm vast met kabelbinders. Zorg ervoor dat kabels vrij zijn van scherpe randen, buigbelasting of spanning.
-
Schakel de stroom naar de aanhanger in.
-
Controleer of het ABS-lampje van de aanhanger tijdens het opstarten 3 tot 5 seconden gaat branden voordat deze wordt uitgeschakeld.
-
Verwijs naar AG LED-status en acties en voer de actie uit die overeenkomt met het waargenomen LED-gedrag.
Opmerking
De LED brandt maximaal 30 minuten nadat u de stroom naar de aanhanger hebt ingeschakeld. Als u de LED niet waarneemt, koppelt u de voedingskabel los en sluit u deze opnieuw aan om de LED te resetten.
-
Bevestig een succesvolle verbinding in uw Samsara-dashboard.
De Samsara-dashboard kan tot twee minuten duren voordat de update is uitgevoerd nadat u de voeding hebt ingeschakeld.
-
Configureer de Instellingen voor stroomverlies asset-gateway.
-
Voor meer informatie over hoe ABS-lampstoringen worden weergegeven in de Samsara-dashboard, zie ABS-zichtbaarheid en waarschuwingen voor aanhangwagens of om een waarschuwing voor ABS-lampcodes te configureren, zie Foutcodewaarschuwingen.
-
Beheer de aanhangwagen vanaf het Samsara-dashboard.
Om de AG52 of AG53 op een droge bestelwagen te installeren:
Let op
Voordat u begint met werken aan de aanhangwagen, zorg ervoor dat deze uit dienst is genomen en beveiligd met wielkeggen en een slot voor aanhangwagenkoppeling.
-
Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.
Log in op de Samsara-dashboard of ga naar https://cloud.samsara.com/activate. U kunt ook de link in uw
Bestelling verscheepte-mail. -
Selecteer de gewenste montageplaats en reinig grondig.
-
Bevestig de montagebeugel op een van de volgende manieren aan het montageoppervlak:
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
-
Zelfborende schroeven: Gebruik de meegeleverde #6 zelfborende schroeven.
-
Machineschroeven: Boor gaten voor de montagebeugel en zet deze vast met de meegeleverde 6-32 machineschroeven, ringen en borgmoeren.
-
-
Bevestig de AG stevig aan de beugel met behulp van de twee meegeleverde machineschroeven.
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
-
Steek de kabel in de AG en draai om te vergrendelen.
-
Leid de lengte van de kabel naar de 7-polige connector en gebruik de kabelbinders om de kabel aan de aanhanger vast te maken.
-

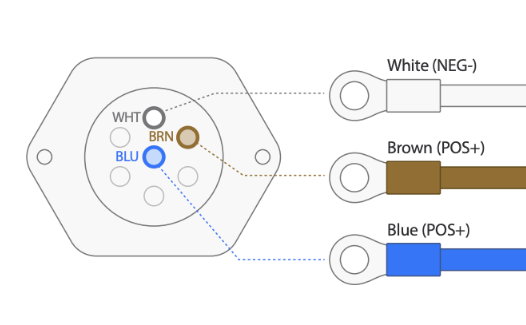

Sluit de draden aan het andere uiteinde van de kabel aan op de 7-polige connector:
-
Verbind de Wit draad (aarde) naar negatief.
-
Verbind de Bruin draad (kop-/achterlichten) naar 9-31 VDC-voeding.
-
Verbind de Blauw draad (ABS/Constant Power) naar 9-31 VDC voeding.
-
Sluit de ongebruikte af Groen Wit draad (ingang 0).
-
-
Sluit eventuele ongebruikte draden af.
-
Voltooi de AG52/AG53 apparaat instellen.
-
Beheer de aanhangwagen vanaf het Samsara-dashboard.
Opmerking
Als u een kabelfout constateert wanneer u de AG installeert met de installateursapp, koppelt u de kabel los en sluit u deze opnieuw aan op de AG. Zorg ervoor dat de kabel correct is uitgelijnd met de 7-polige connector en veilig is vergrendeld op de asset gateway.
De volgende tabellen vatten de LED's samen die u tijdens de eerste installatie kunt waarnemen. Lokaliseer uw AG-model en voer de actie uit die overeenkomt met het waargenomen LED-gedrag.
|
LED-indicator |
Status |
Actie |
|---|---|---|
|
Continu groene LED |
Succesvolle verbinding:
|
Controleer of het apparaat actief is op het Samsara-dashboard (Overzicht > Activa > Niet ingeschakeld). Het kan tot 30 minuten duren voordat de apparaatregistratie is voltooid. |
|
Continu rode LED |
Geen succesvolle verbinding:
|
|
|
Continu blauwe LED |
Gedeeltelijke verbinding:
|
|
|
Continu gele LED |
Gedeeltelijke verbinding:
|
|
LED-indicator |
Status |
Actie |
|---|---|---|
|
Knipperende witte LED |
Geen verbinding, activering bezig:
|
Wacht tot de apparaat-LED verandert om de status te bevestigen. Geen aanvullende actie vereist. Het kan tot 30 minuten duren voordat de apparaatregistratie is voltooid. |
|
Continu groene LED |
Succesvolle verbinding:
|
Controleer of het apparaat actief is op het Samsara-dashboard (Overzicht > Activa > Niet ingeschakeld). Het kan tot 30 minuten duren voordat de apparaatregistratie is voltooid. |
|
Continu rode LED |
Geen succesvolle verbinding:
|
|
|
Continu blauwe LED |
Gedeeltelijke verbinding:
|
