Voordat u aan de slag gaat:
-
Controleer of uw tachograaf compatibel is met ons systeem.
-
Voor vrachtwagens adviseren wij het gebruik van een FMS-poort, indien beschikbaar. Als deze niet beschikbaar is, kunt u de Samsara-kit rechtstreeks in de achterkant van de tachograaf installeren.
-
Voor andere voertuigen, zoals bestelwagens, kan een andere opstelling nodig zijn. Neem contact op met ons ondersteuningsteam.
Een externe tachograaf installeren:
-
Zoek de tachograaf.

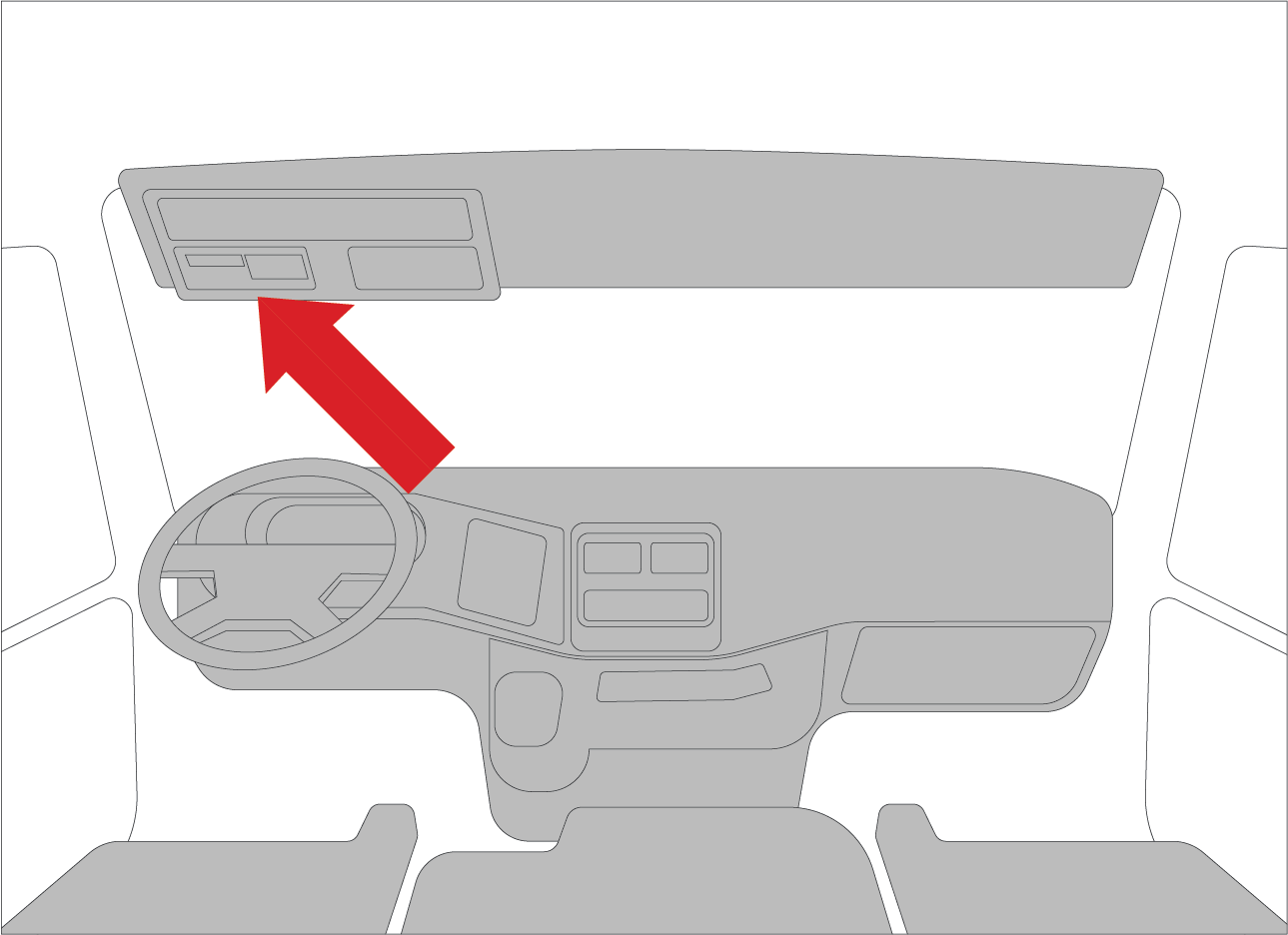

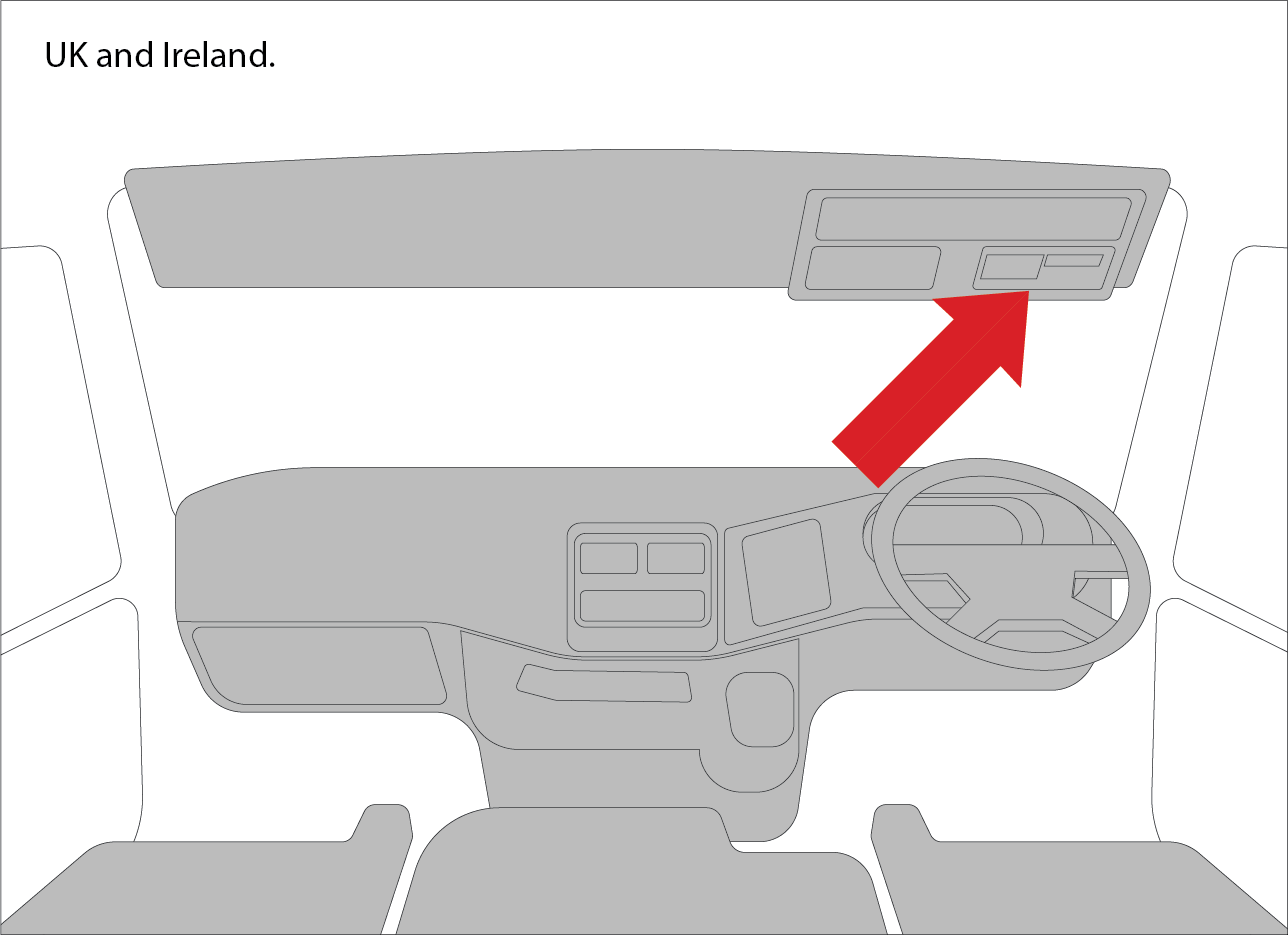

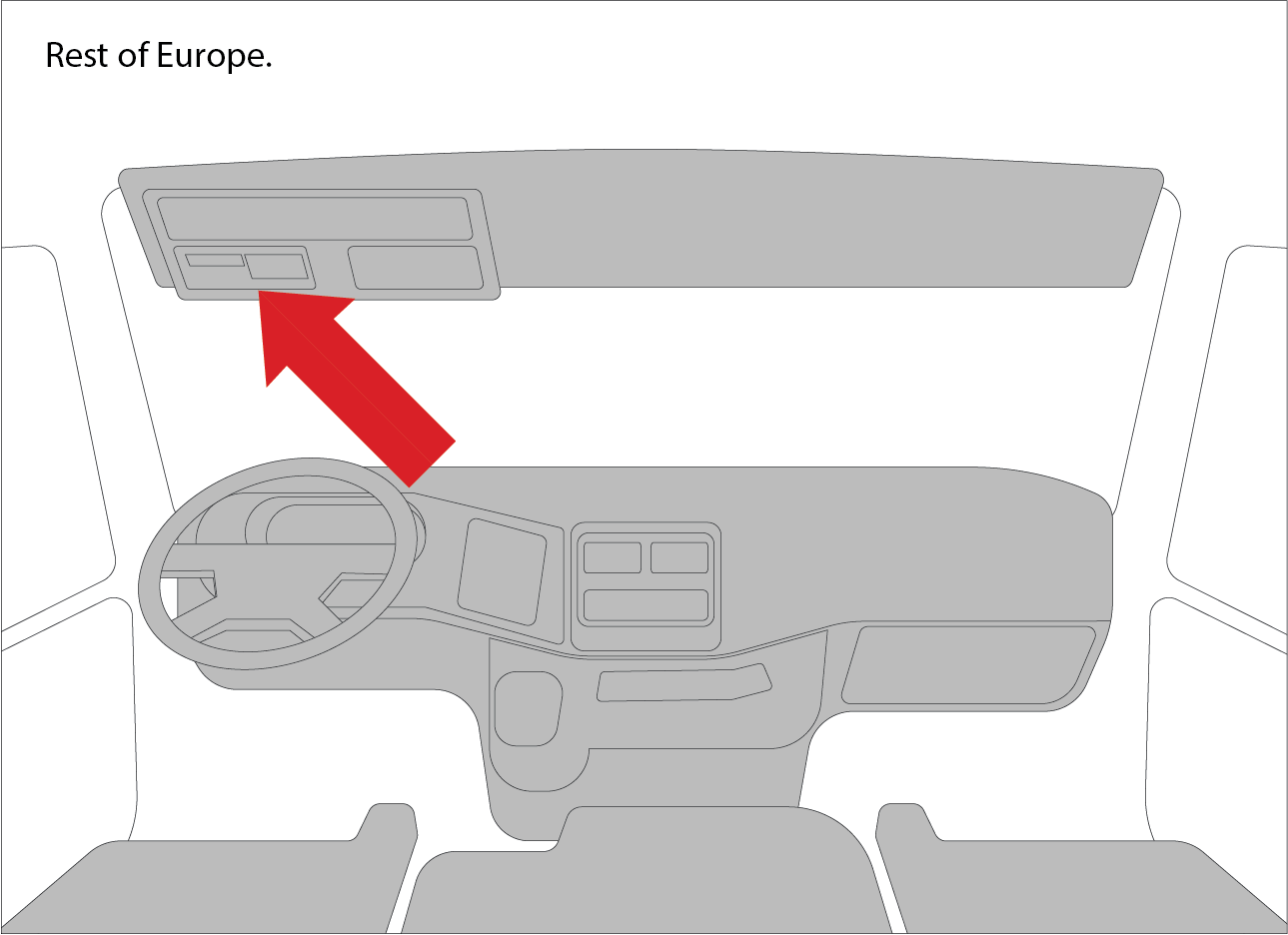

De tachograaf bevindt zich in de meeste vrachtwagens boven het hoofd van de bestuurder. Bij andere voertuigen kan het zijn dat er elders een tachograaf is geplaatst.
-
Installeer Voertuiggateway (VG).

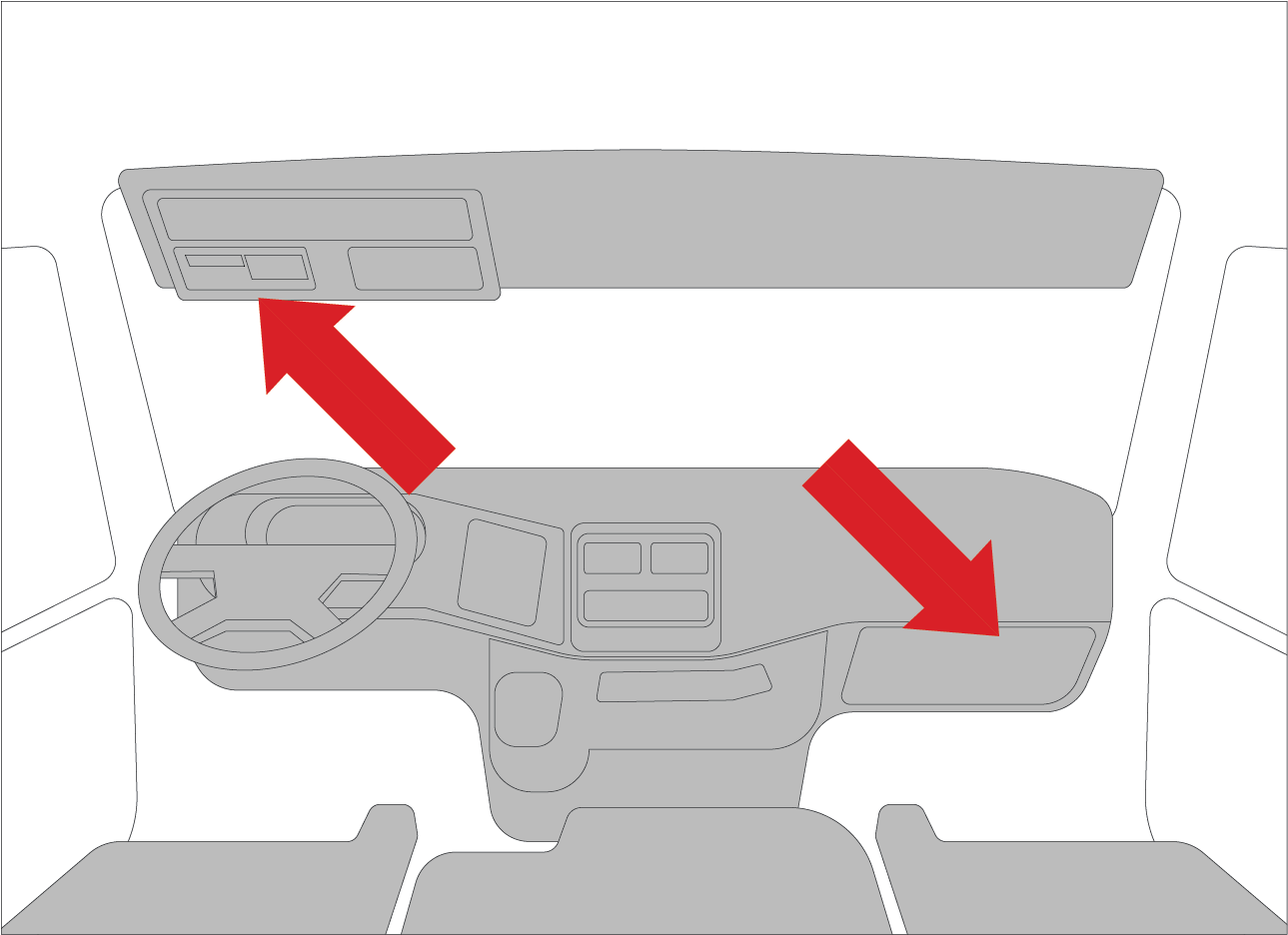

Er zijn twee manieren om de VG te installeren: Met behulp van de FMS-connector (bij voorkeur) of door aansluiting op de achterkant van de tachograaf.
Installeer met behulp van de FMS-connector
-
Zoek de FMS-connector.

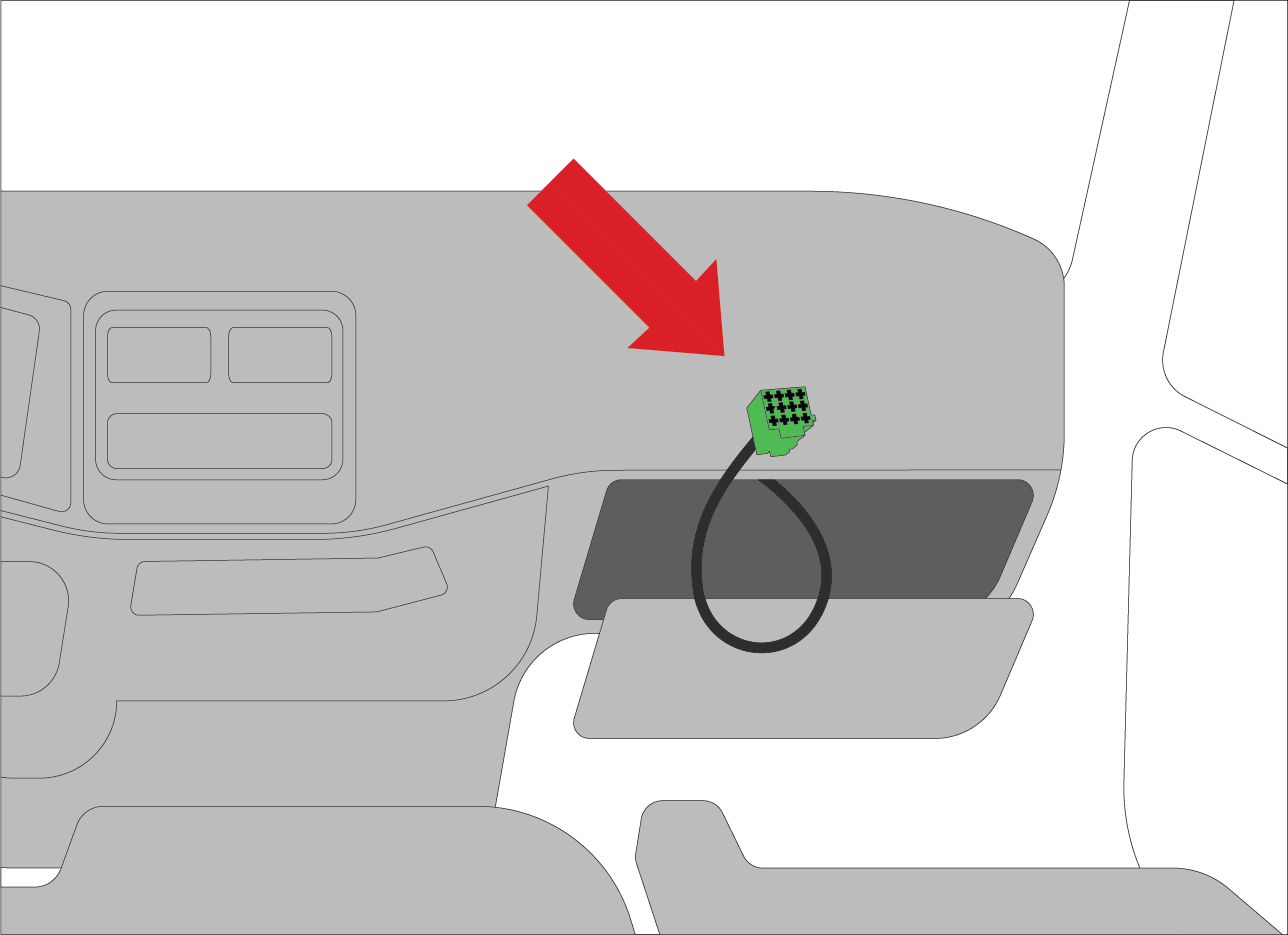

De locatie van FMS-connectoren varieert afhankelijk van het merk en model van uw voertuig. In de meeste gevallen bevindt de FMS-connector zich in de buurt van de tachograaf of in de buurt van de zekeringenkast aan de passagierszijde.
-
Trek de FMS-connector eruit en sluit de VG34 aan met behulp van de kabel met het label CBL-VG-BFMS.
Installeer op de achterkant van de tachograaf

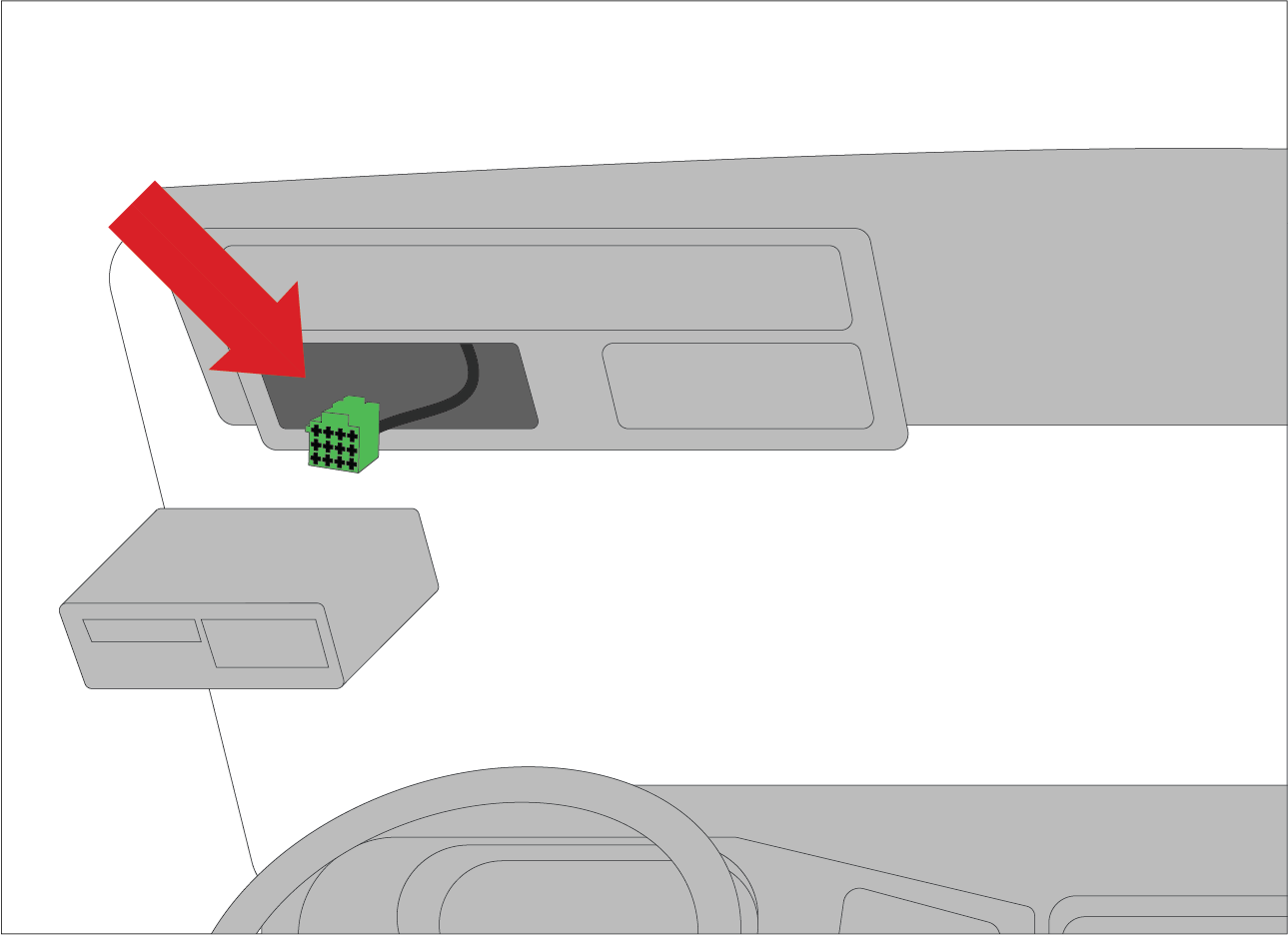

Als FMS niet beschikbaar is, kunt u de VG rechtstreeks op de achterkant van de tachograaf aansluiten met behulp van de kabels met het label CBL-VG-BHGV op CAN A en B, en CBL-VG-BTDC op CAN C.
Meer gedetailleerde instructies vindt u bij de kabelset die u ontvangt; deze handleidingen zijn ook te vinden op onze productdocumentatiepagina:
-
-
Installeer de camera.
Sluit de camera aan op de juiste locatie, afhankelijk van waar de VG is geïnstalleerd: op de bovenconsole of aan de passagierszijde.

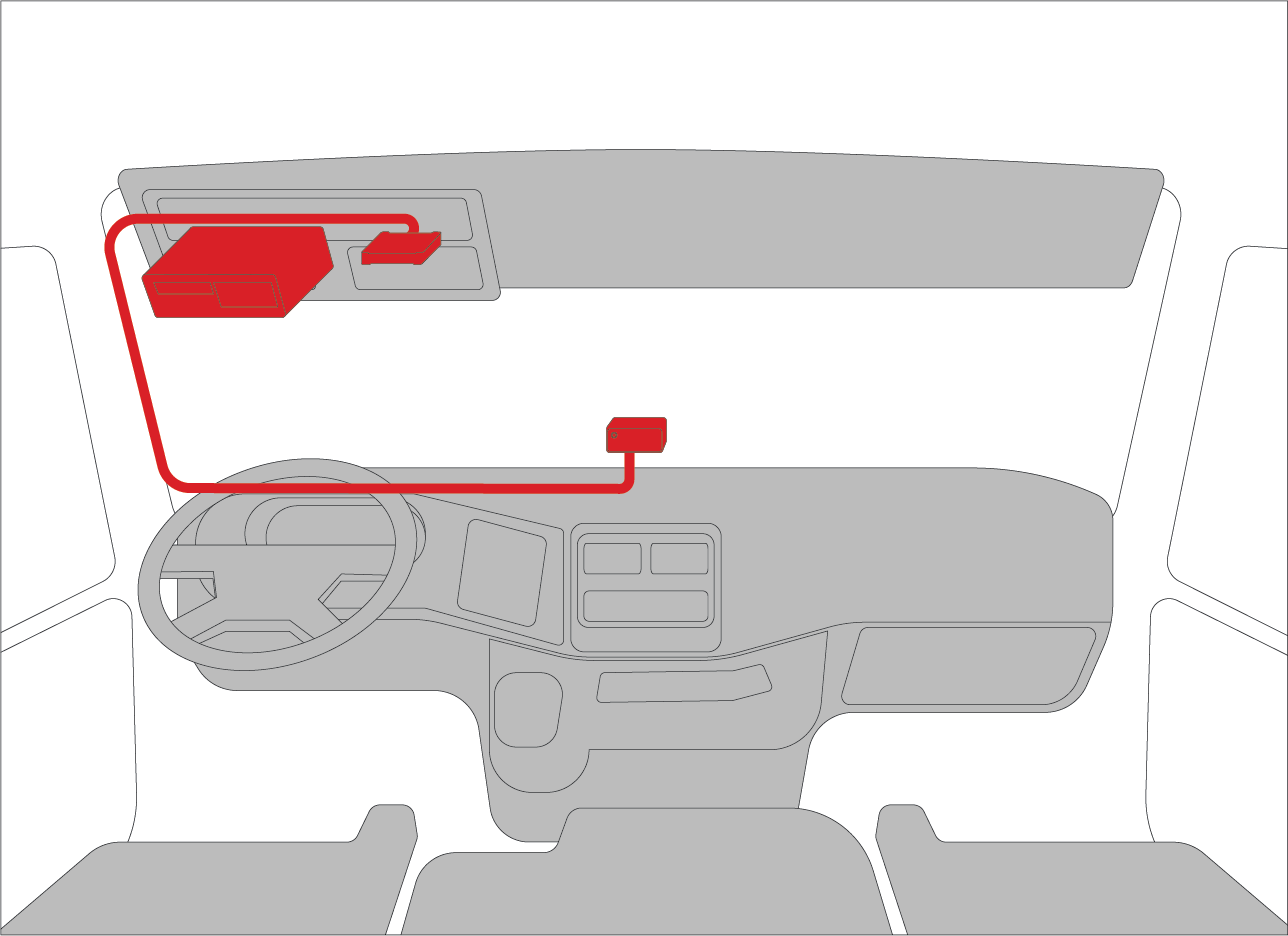

Camera installeren op de bovenconsole
Als de VG in bovenstaand compartiment wordt opgeborgen, kan de kabel naar de camera langs de rand van de voorruit lopen.

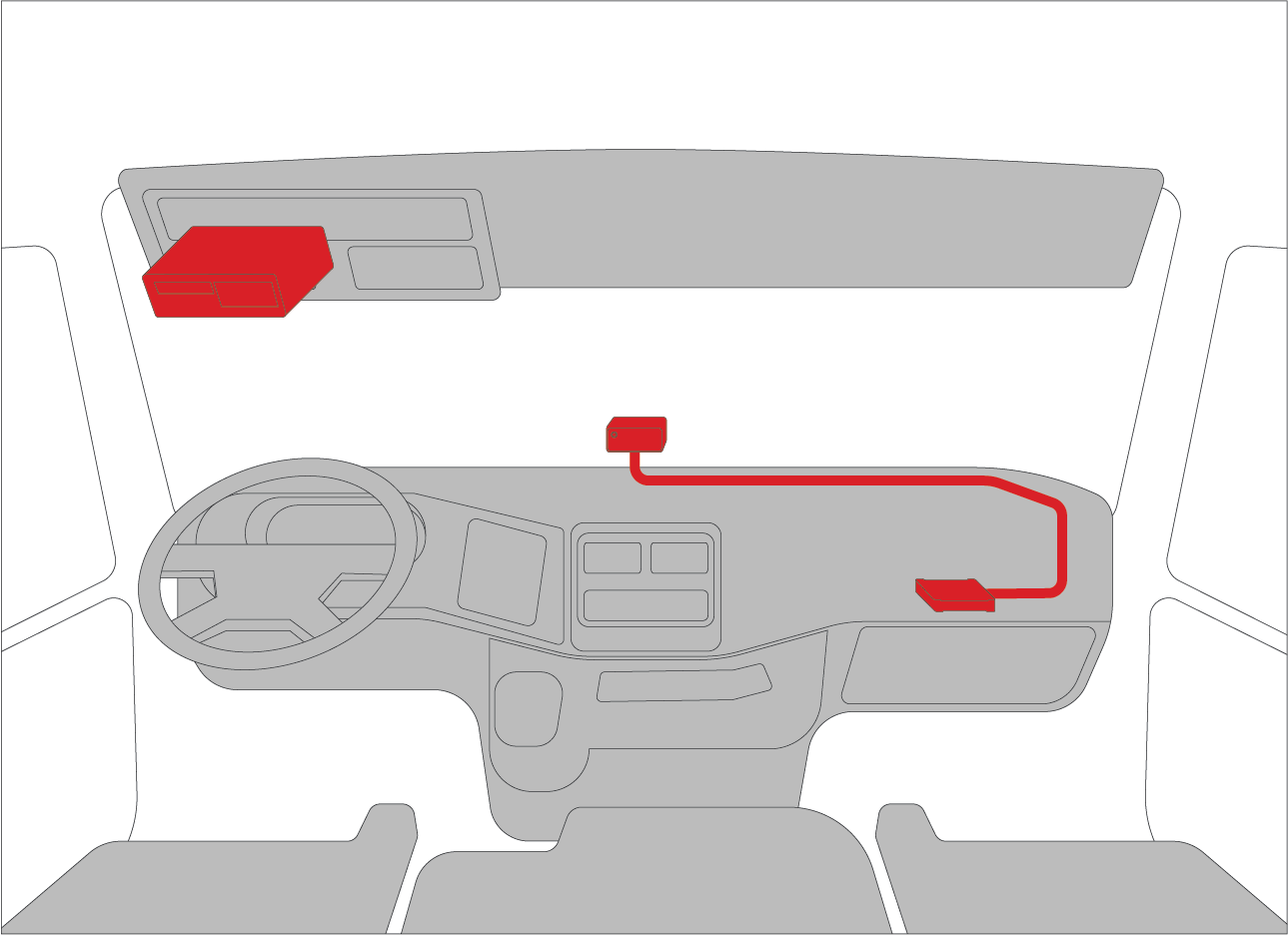

Camera installeren aan de passagierszijde
Als de VG een FMS-connector gebruikt en achter het passagierscompartiment is opgeborgen, kan de camerakabel langs de onderkant van de voorruit lopen.
