Gebruik deze workflow om de voertuiggateway (VG54 of VG55) te installeren met de accessoirekabel ACC-RS232.

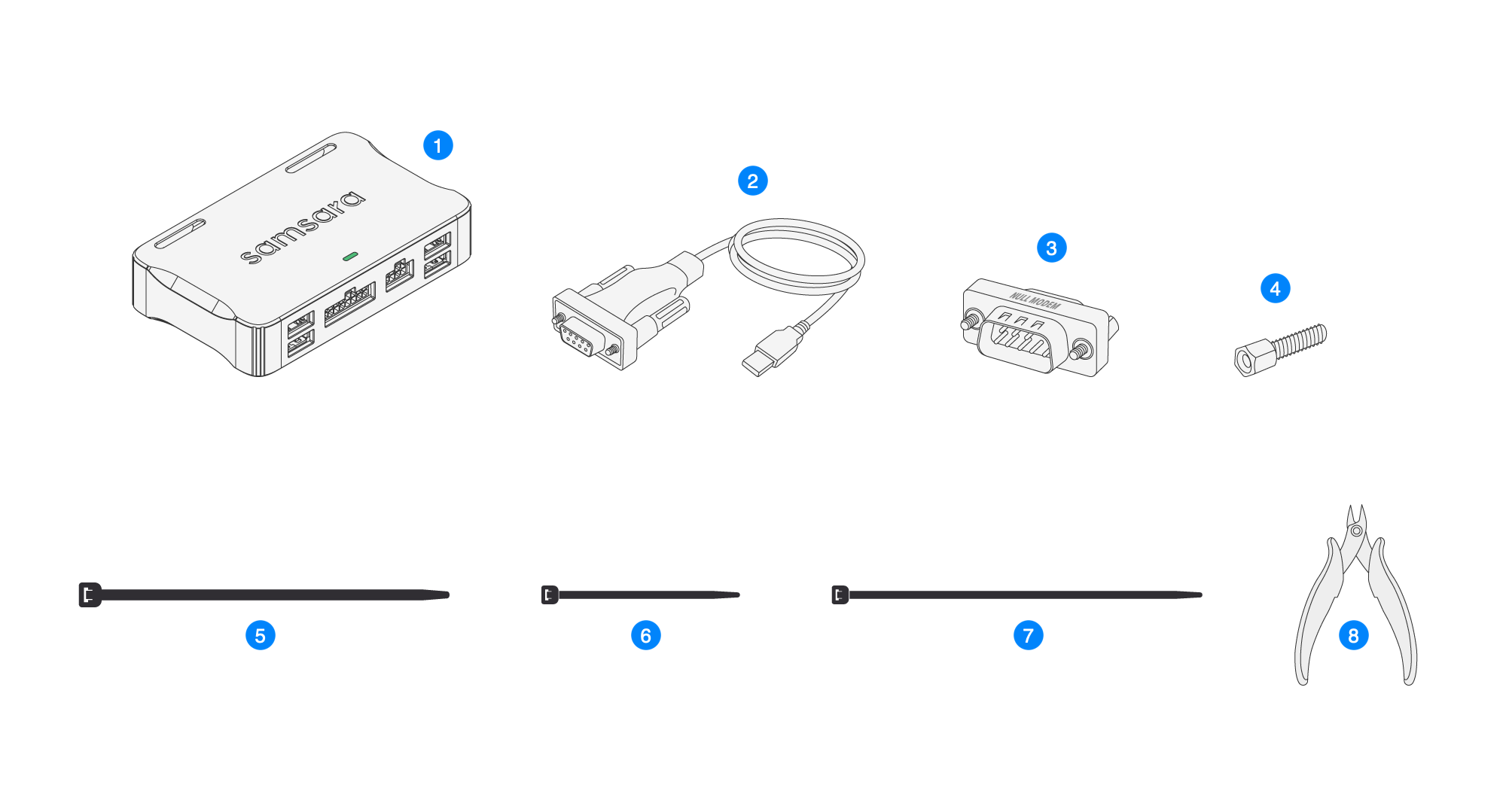

Wat u nodig hebt
Aantal |
Beschrijving |
|
---|---|---|
|
1 |
Voertuiggateway |
|
1 |
Accessoirekabel (verschilt per voertuigtype) |
|
1 |
Adapter voor RS232-connector |
|
2 |
Afstandhouders voor RS232-connectors |
|
2 |
Lange brede kabelbinders (kabelzak) |
|
2 |
Korte smalle kabelbinders (kabelzak) |
|
2 |
Lange smalle kabelbinders (VG-doos) |
|
1 |
Vlakkniptang (niet meegeleverd) |
Sluit de kabel aan:
-
Controleer of er al een Samsara-voertuiggateway op het voertuig is aangesloten.
Als er nog geen gateway is aangesloten, installeer dan een gateway volgens de instructies voor het installeren van de voertuigspecifieke gatewayvoedingskabel.
-
Configureer het seriële uiteinde van het ACC-RS232-accessoire op de juiste manier voor uw specifieke installatie:
Optioneel kunt u:
-

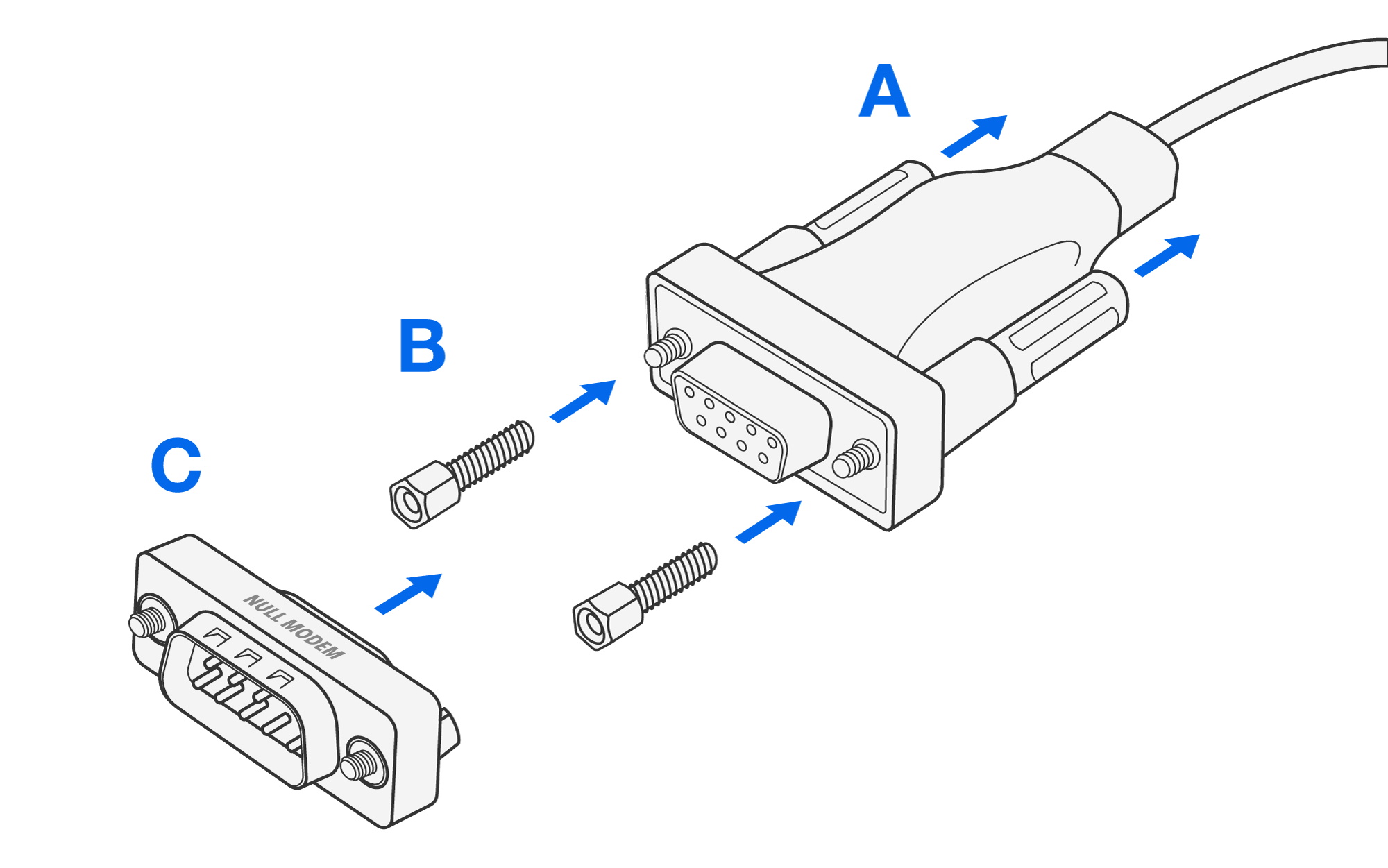

(A) Verwijder de schroeven en (B) monteer de bijgeleverde afstandhouders om koppeling met een seriële connector met ingebouwde schroeven mogelijk te maken.
-
(C) De meegeleverde nulmodemadapter bevestigen om koppeling met een vrouwelijke seriële connector mogelijk te maken.
-
-

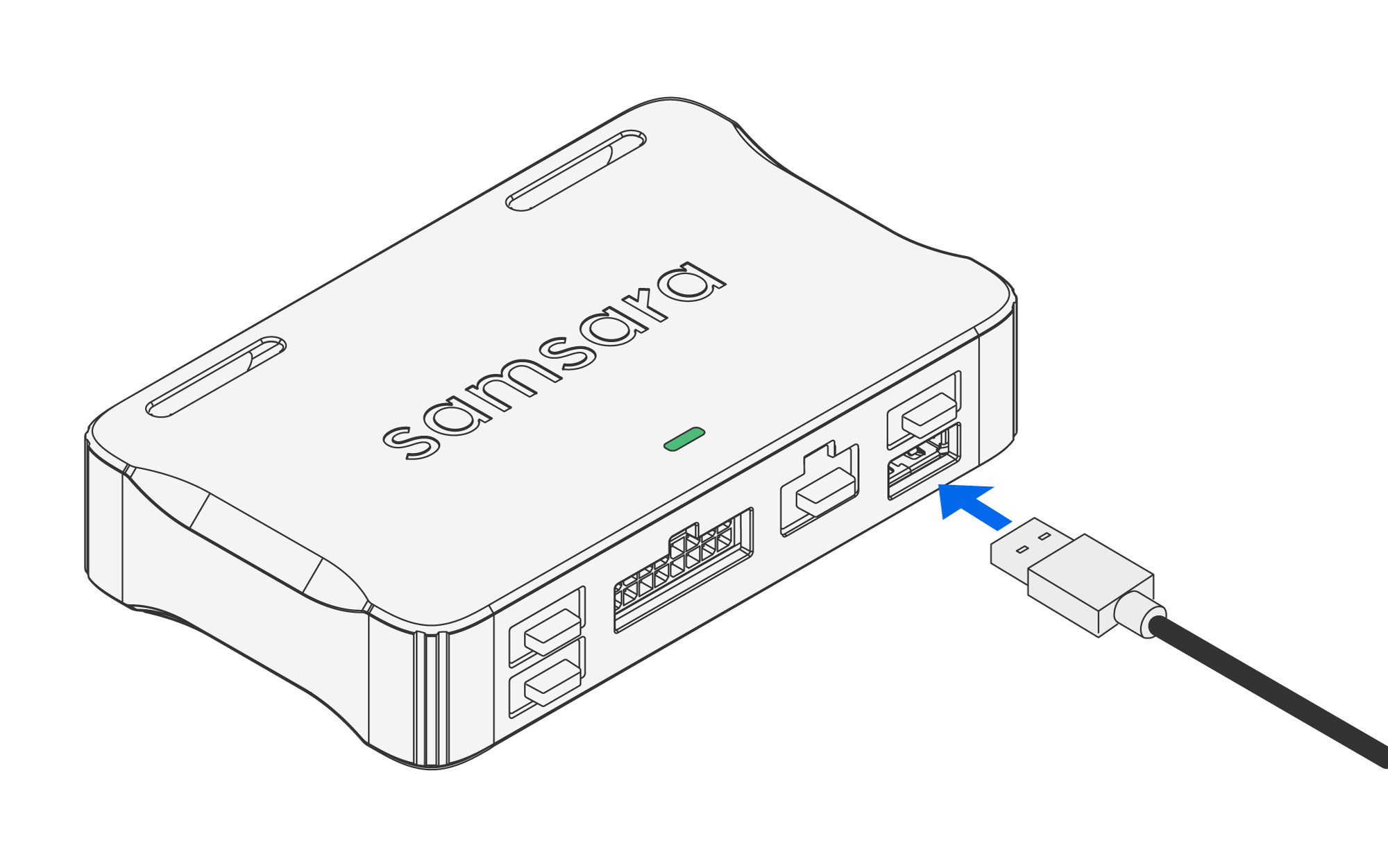

Sluit de USB-kant van de Samsara-kabel aan op de gateway.
Open de poort voor accessoires van het apparaat door een van de afdekplaatjes van de poorten te verwijderen en weg te gooien.
-

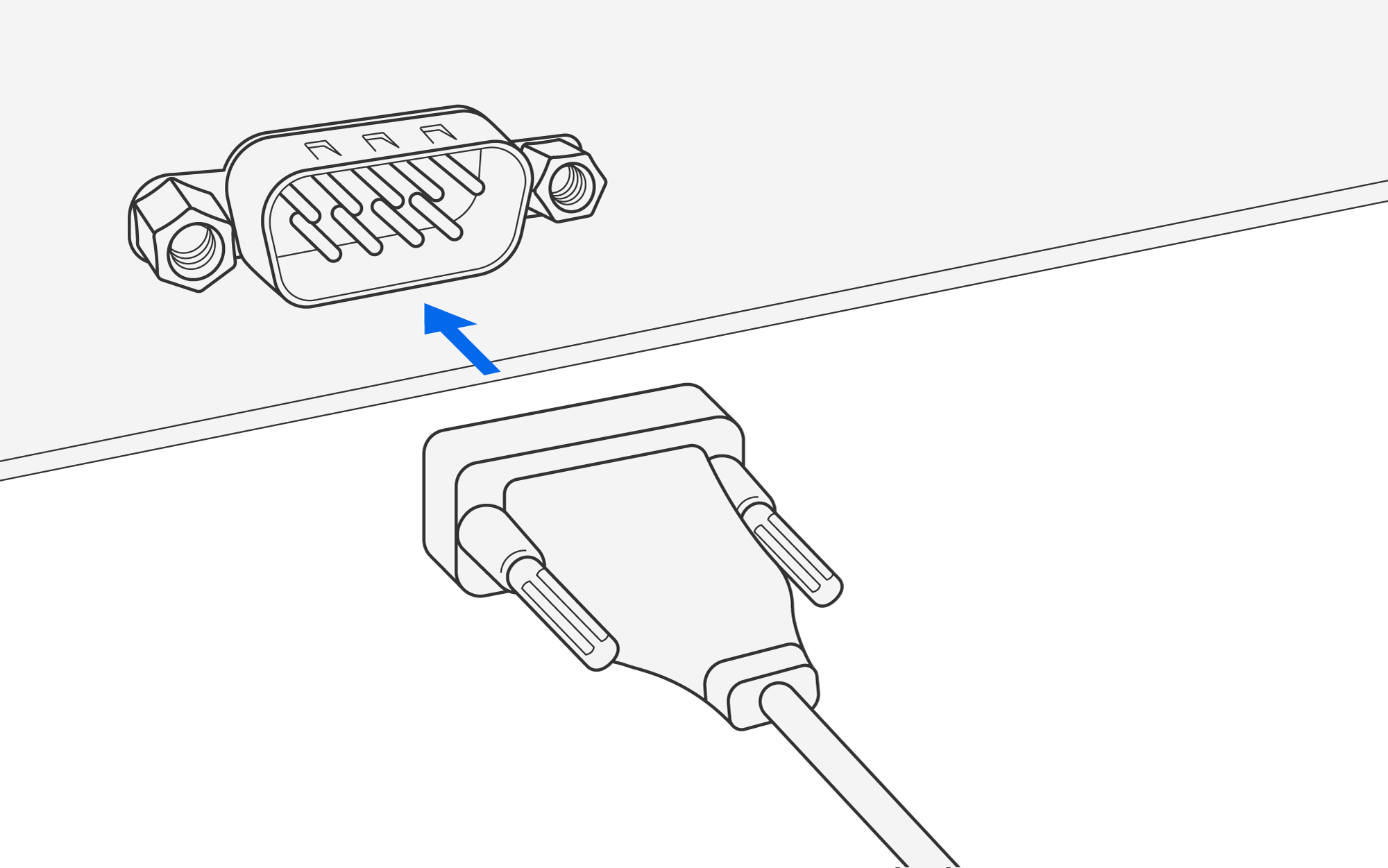

Sluit het seriële uiteinde van het ACC-RS232 accessoire aan op uw accessoire voor de seriële poort.
Zie https://www.samsara.com/rs232 voor meer informatie over specifieke RS-232 installatiescenario's.
-
Als u problemen ondervindt tijdens de installatie, bezoek dan het Samsara Helpcentrum om oplossingen voor de meeste problemen te vinden.
Deze installatiehandleiding bevat specifieke informatie voor producten die op het moment van publicatie werden vervaardigd. De inhoud van deze handleiding vormt geen garantie en dient alleen ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangingsonderdelen van derden voor dit product en pas dit product niet op een andere manier aan, behalve in overeenstemming met de producthandleidingen of zoals anderszins aangegeven door Samsara. Het niet opvolgen van deze aanwijzingen kan leiden tot materiële schade, lichamelijk letsel of het vervallen van de garantie.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsinstructies kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer geen hardware terwijl het voertuig niet is gezekerd of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat u het voertuig moet inschakelen. Installeer of wijzig hardware niet tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de bestuurder of de bediening van het voertuig kan belemmeren, in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan exploderen als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, waardoor een risico op brand, brandwonden, schokken of ander ernstig letsel ontstaat. Dit product bevat condensatoren die brand, een explosie, een elektrische schok of brandwonden kunnen veroorzaken. Raak de condensatoren in deze hardware niet aan.
Let altijd op uw omgeving en rij veilig, houd u aan alle verkeersregels en neem de weg- en rijomstandigheden te allen tijde in acht. Vertrouw niet op het product om de bestuurder te waarschuwen voor veiligheidsgevaren of om botsingen te voorkomen. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
Bewaar deze hardware tussen -40 °C en 85 °C. Als u deze hardware niet binnen het gespecificeerde temperatuurbereik bewaart, kan dit veiligheidsrisico's opleveren.
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Dit apparaat voldoet aan de RSS-norm(en) van ISED Canada voor uitsluiting van de vergunningsvereiste. Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1) dit apparaat mag geen interferentie veroorzaken en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
Dit symbool op de product(en) en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huisvuil mogen worden gemengd. Voor de juiste behandeling, terugwinning en recycling dient u dit product of deze producten naar de aangewezen inzamelpunten te brengen waar het gratis wordt geaccepteerd. |
