Gebruik deze workflow om de VG55-voertuiggateway te installeren met de diagnostiekkabel CBL-VG-COBDII-Y0 en CBL-VG-COBDII-Y0S.

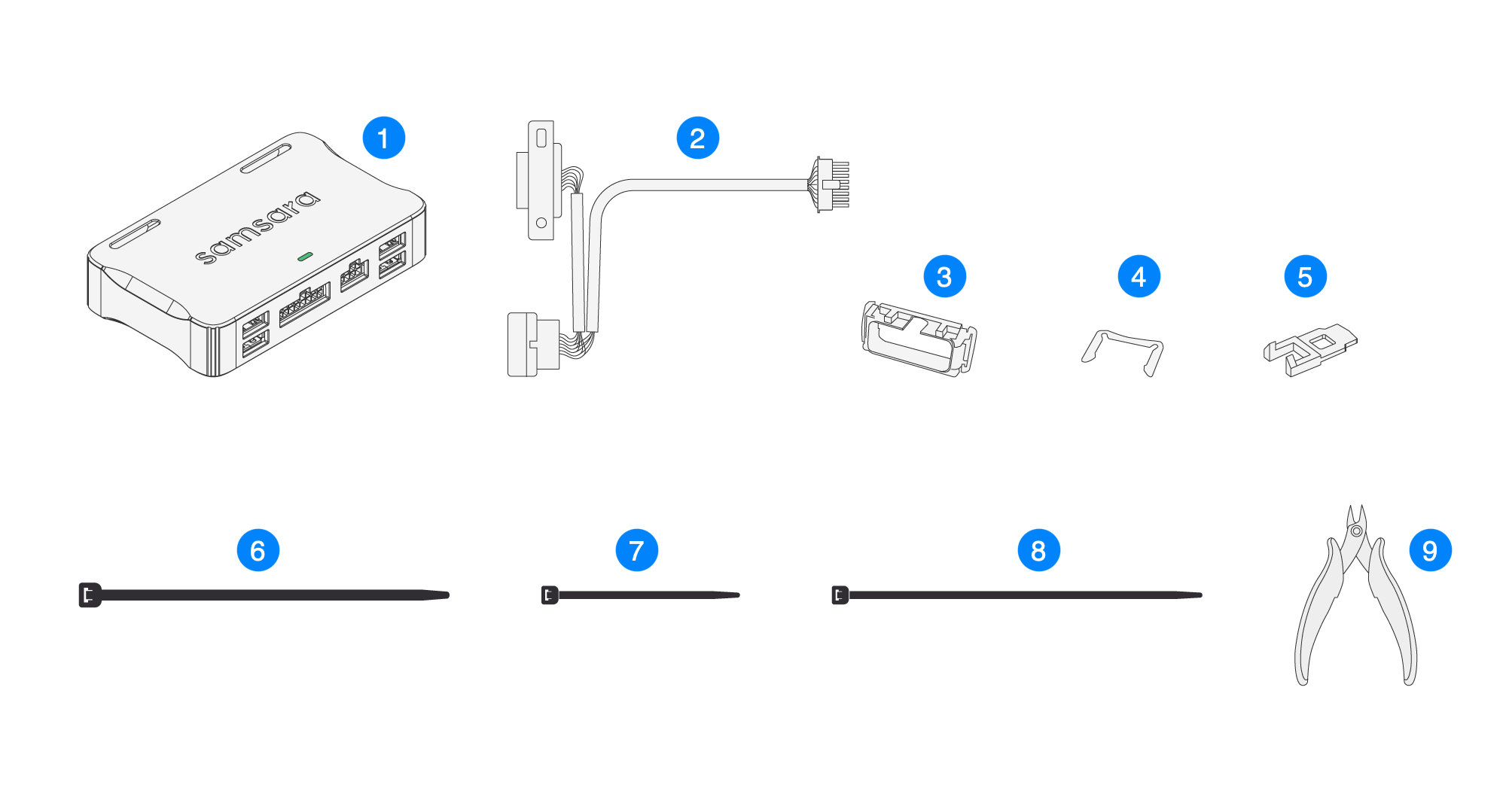

Wat u nodig hebt
|
Hoeveelheid |
Beschrijving |
|
|---|---|---|
|
|
1 |
Voertuiggateway (VG55) |
|
|
1 |
Diagnosekabel (varieert per voertuigtype) |
|
|
8 |
Montagebeugels |
|
|
2 |
Metalen clips |
|
|
1 |
Gereedschap voor het verwijderen van metalen clips |
|
|
2 |
Lange brede kabelbinders (kabeltas) |
|
|
2 |
Korte smalle kabelbinders (kabeltas) |
|
|
2 |
Lange smalle kabelbinders (VG-doos) |
|
|
1 |
Spoelmessen (niet meegeleverd) |

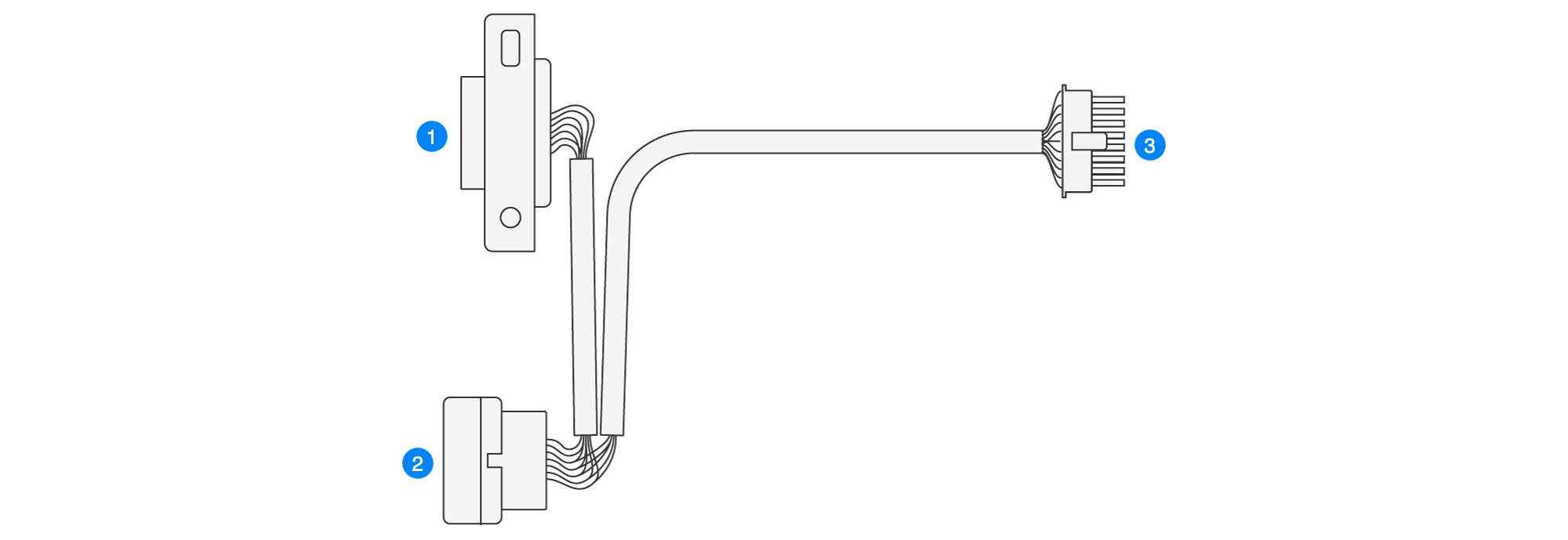

Diagnostische kabel CBL-VG-COBDII-Y0 en CBL-VG-COBDII-Y0S
|
Beschrijving |
|
|---|---|
|
|
Reserve diagnoseconnector |
|
|
Hoofddiagnoseconnector |
|
|
Gateway-connector |
Afhankelijk van het voertuigtype moet de reservepoort voor diagnostiek aan boord (OBD) op de Samsara-kabel gekoppeld worden aan een montagebeugel. Raadpleeg de volgende afbeelding om de juiste montagebeugel voor uw voertuigtype te bepalen. Van links naar rechts toont de afbeelding de zelfstandige montagebeugel, hoe deze eruitziet met de gemonteerde kern en de partner waaraan deze wordt gekoppeld.
Installeer de VG55:
-
Als u dit nog niet hebt gedaan, activeert u het apparaat in de Samsara-dashboard op een van de volgende manieren:
-
Ga naar https://cloud.samsara.com/activate of klik op de link in uw e-mail
Bestelling verzonden. -
Activeer uw apparaat met de Samsara Fleet app (zie Stroomlijn de hardware-installatie met de Samsara Fleet-app). U kunt ook controleren of de kabel compatibel is met uw voertuig door het VIN van het voertuig te scannen of handmatig in te voeren.
-
-
Bevestig de reserveconnectorkern voor diagnostiek aan de juiste montagebeugel. Raadpleeg de vorige tabel om de juiste beugel voor uw voertuig te bepalen.
-

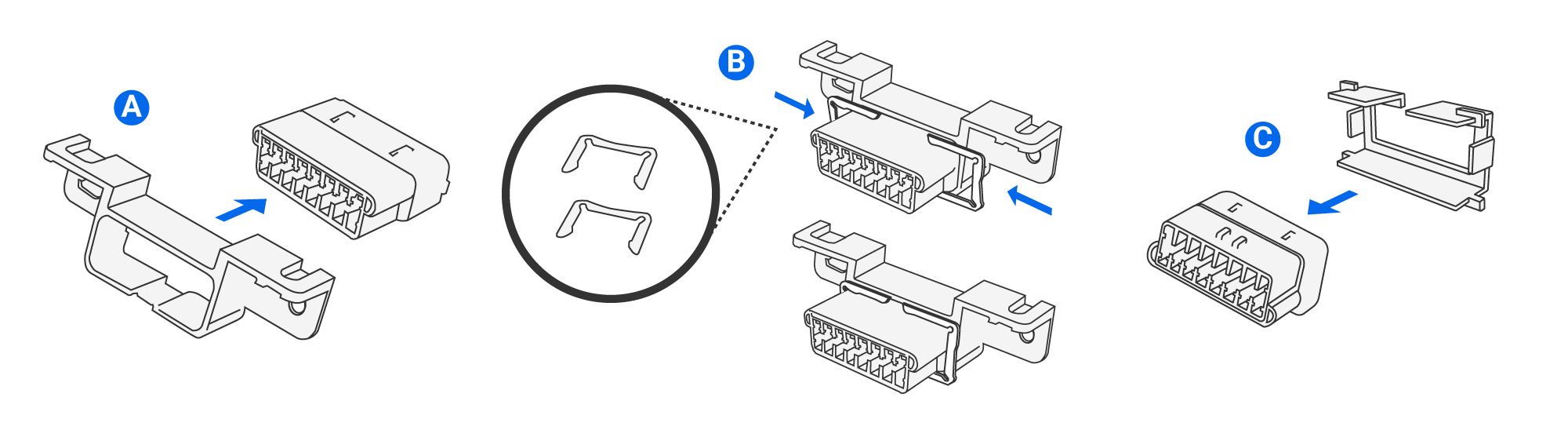

Voor beugels 1-2 en 4-8 schuift u de connectorkern vanaf de achterkant in de montagebeugel zoals afgebeeld.
-
Bevestig vervolgens de montagebeugel op zijn plaats met de bijgeleverde metalen clips. Metalen clips klikken vast als ze correct zijn geïnstalleerd.
-
Voor beugel 3 schuift u de connectorkern vanaf de voorkant in de montagebeugel zoals afgebeeld. De zijlipjes van de beugel klikken stevig op de connector als deze correct is geïnstalleerd.
-
-
Voor voertuigen die buiten de staat Californië opereren: Volg deze instructies om de Y-splitterkabel te bevestigen. Als uw voertuig in de staat Californië opereert, ga dan naar de volgende stap.
Opmerking
In bepaalde gevallen kunnen regelgevingen in de staat Californië de installatie van een Y-splitterkabel verbieden als dit het verplaatsen van de diagnostische connector in het voertuig betreft. In deze gevallen, ga naar de volgende stap om de kabelboom in te pluggen zonder de diagnostische connector te verplaatsen.
-

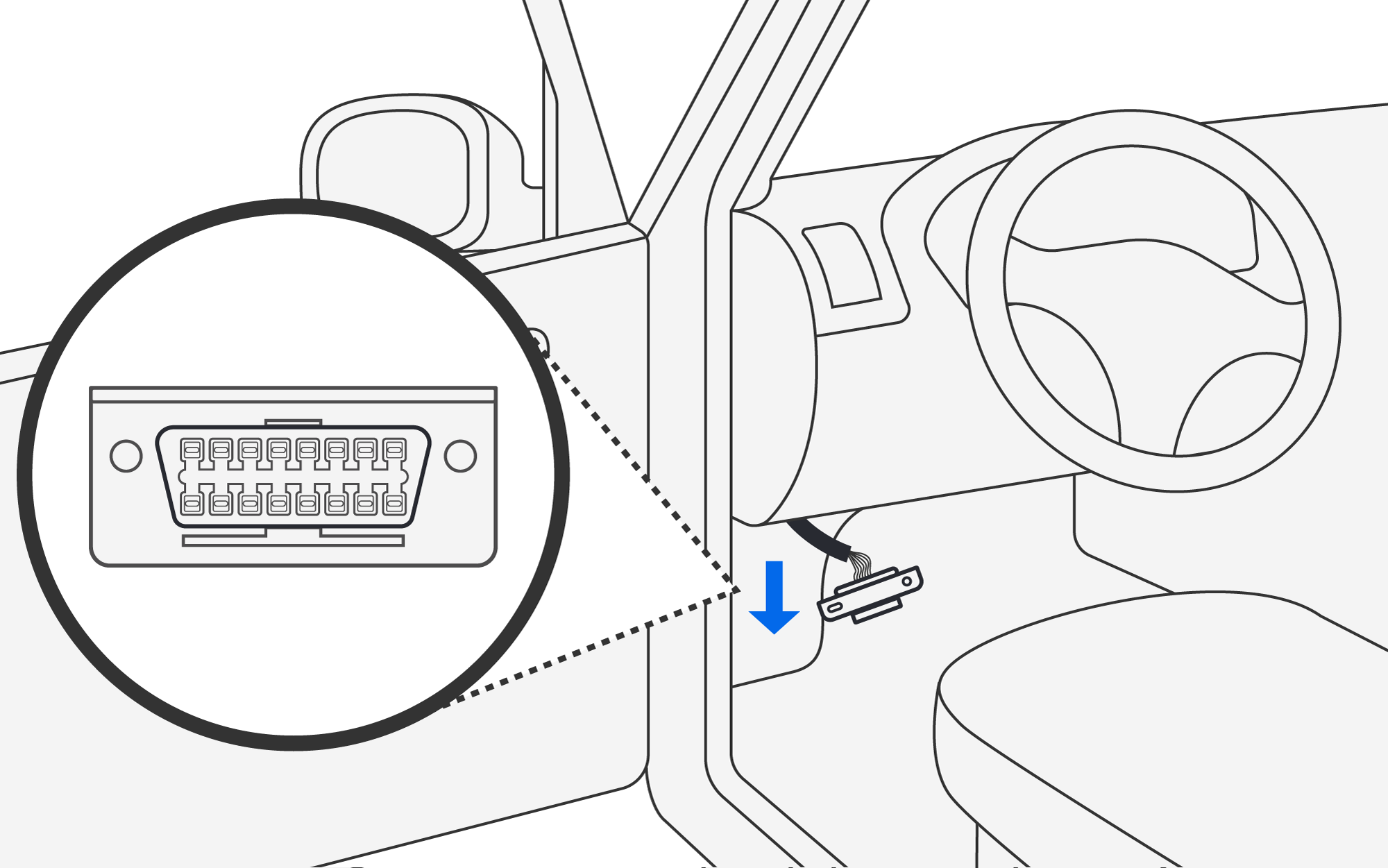

Nadat het apparaat is geactiveerd, begint u met de installatie op het voertuig. Lokaliseer met uitgeschakelde motor de poort voor diagnostiek aan boord (OBD) van het voertuig. Verwijder de poort van de oorspronkelijke montagelocatie in het voertuig.
Meestal bevindt de poort zich op of in de buurt van het schoppaneel aan de bestuurderskant.
-

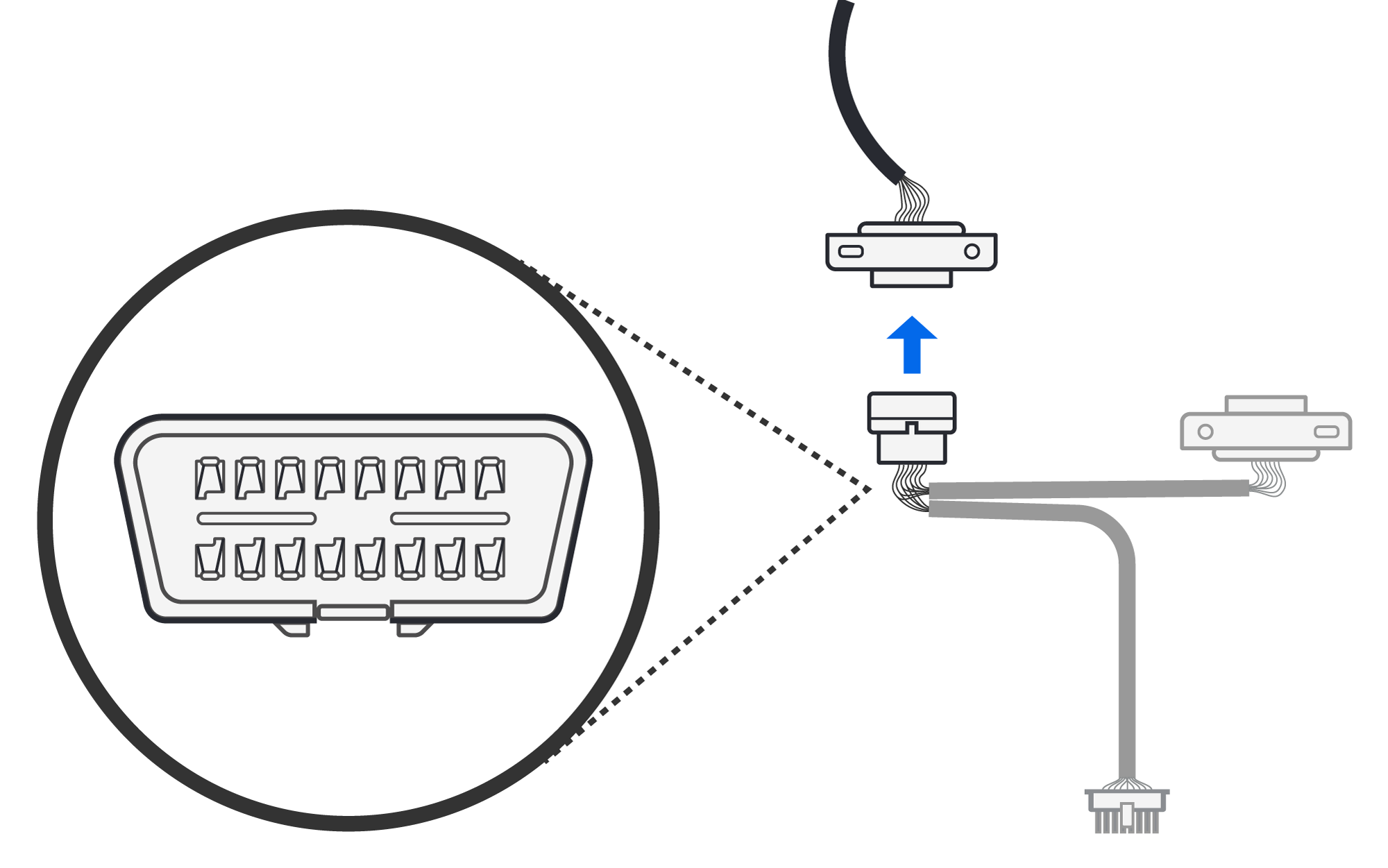

Sluit de Samsara-kabel aan op de losgekoppelde poort voor diagnostiek aan boord (OBD) nadat deze van het voertuigpaneel is verwijderd.
De diagnostiek van het voertuig blijft toegankelijk via de extra poort op de Samsara-kabel.
-

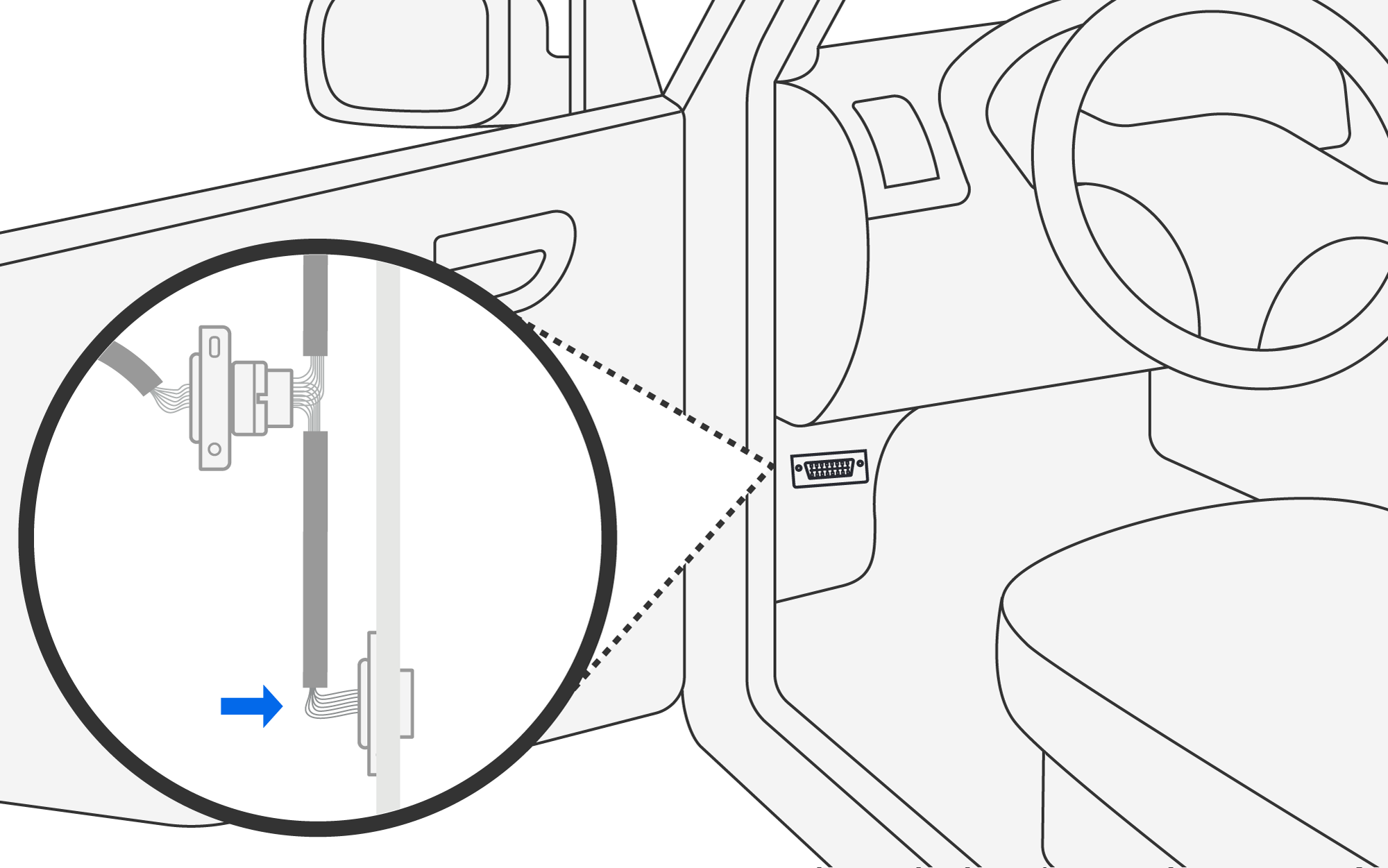

Bevestig de niet-aangesloten poort op de oorspronkelijke poortlocatie in het voertuig.
Controleer of de VG en alle kabels vrij zijn van de pedalen, stuurstangen en andere bewegende delen van het voertuig.
-
Ga verder met het aansluiten van de VG.
-
-
Voor voertuigen die in de staat Californië rijden: Volg de instructies in deze stap om de Y-splitterconnector te bevestigen.
-

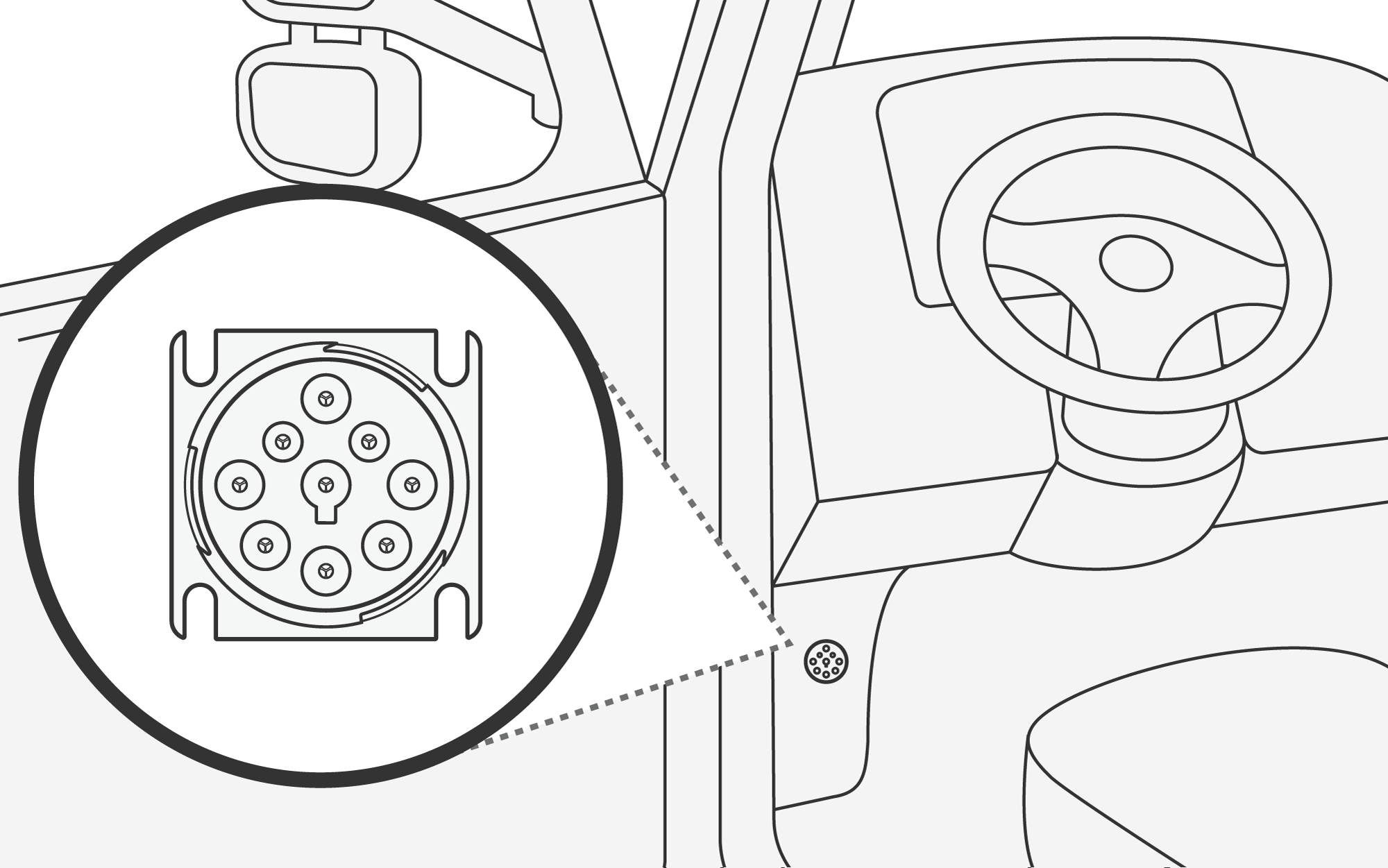

Terwijl de motor is uitgeschakeld, zoekt u de diagnosepoort van het voertuig, die zich meestal op of nabij het schoppaneel aan de bestuurderszijde bevindt.
De locatie en het type haven variëren per voertuig. De volgende afbeelding toont een J1939-poort uitsluitend ter referentie. Gebruik de diagnosepoort die overeenkomt met uw Y-splitterkabel.
-

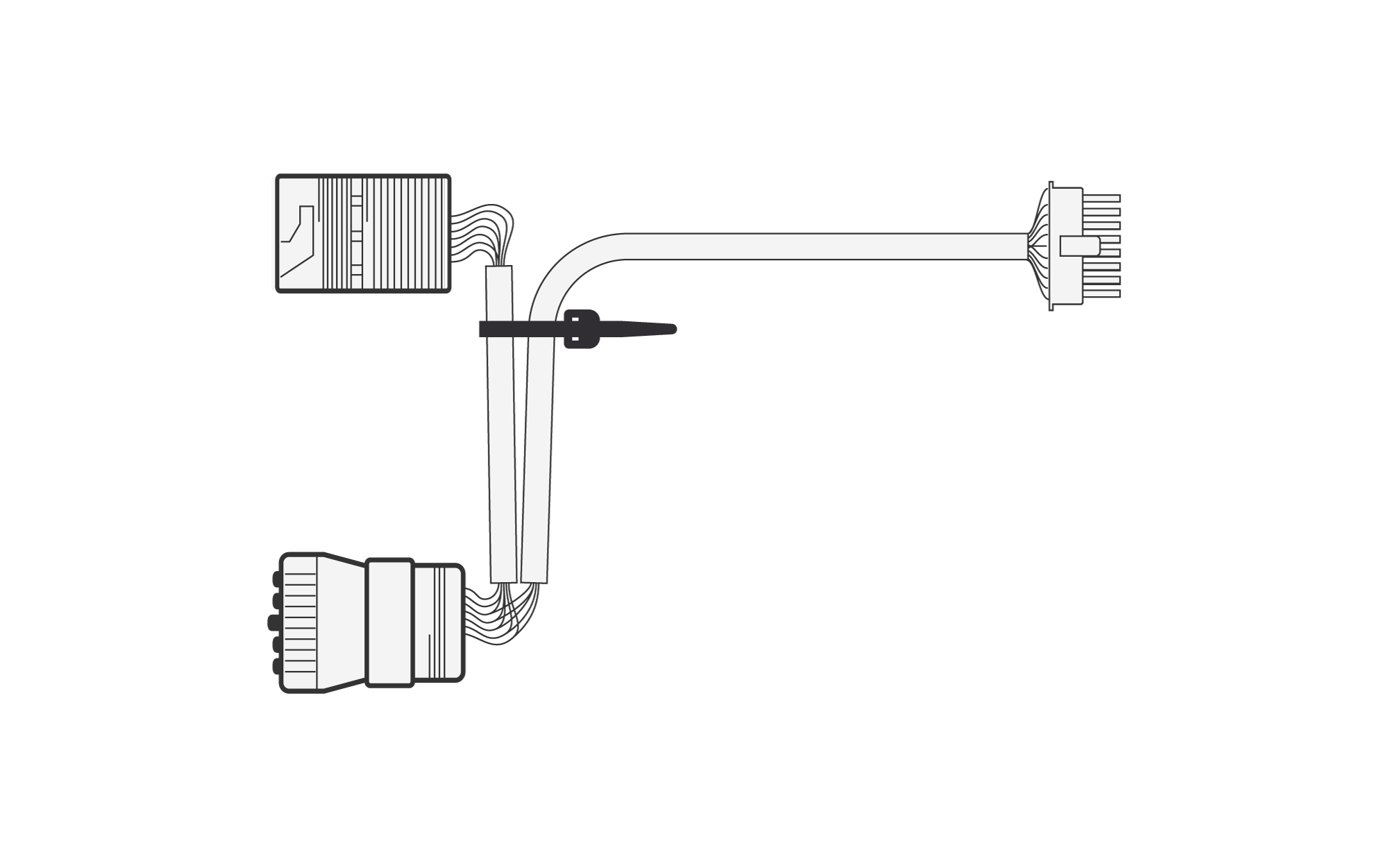

Gebruik een kleine, smalle kabelbinder uit de kabeltas om de kortere kabel (met de reserve-diagnoseconnector) aan de hoofdkabel te bevestigen. Plaats de kabelbinder in de buurt van de reserve-diagnoseconnector voor een veilige bevestiging.
Bij dit installatietype wordt de reserve-diagnoseconnector niet gebruikt. We raden echter aan om de beugel op de reserve-diagnoseconnector te laten zitten, zodat er flexibiliteit ontstaat bij toekomstige configuraties.
-

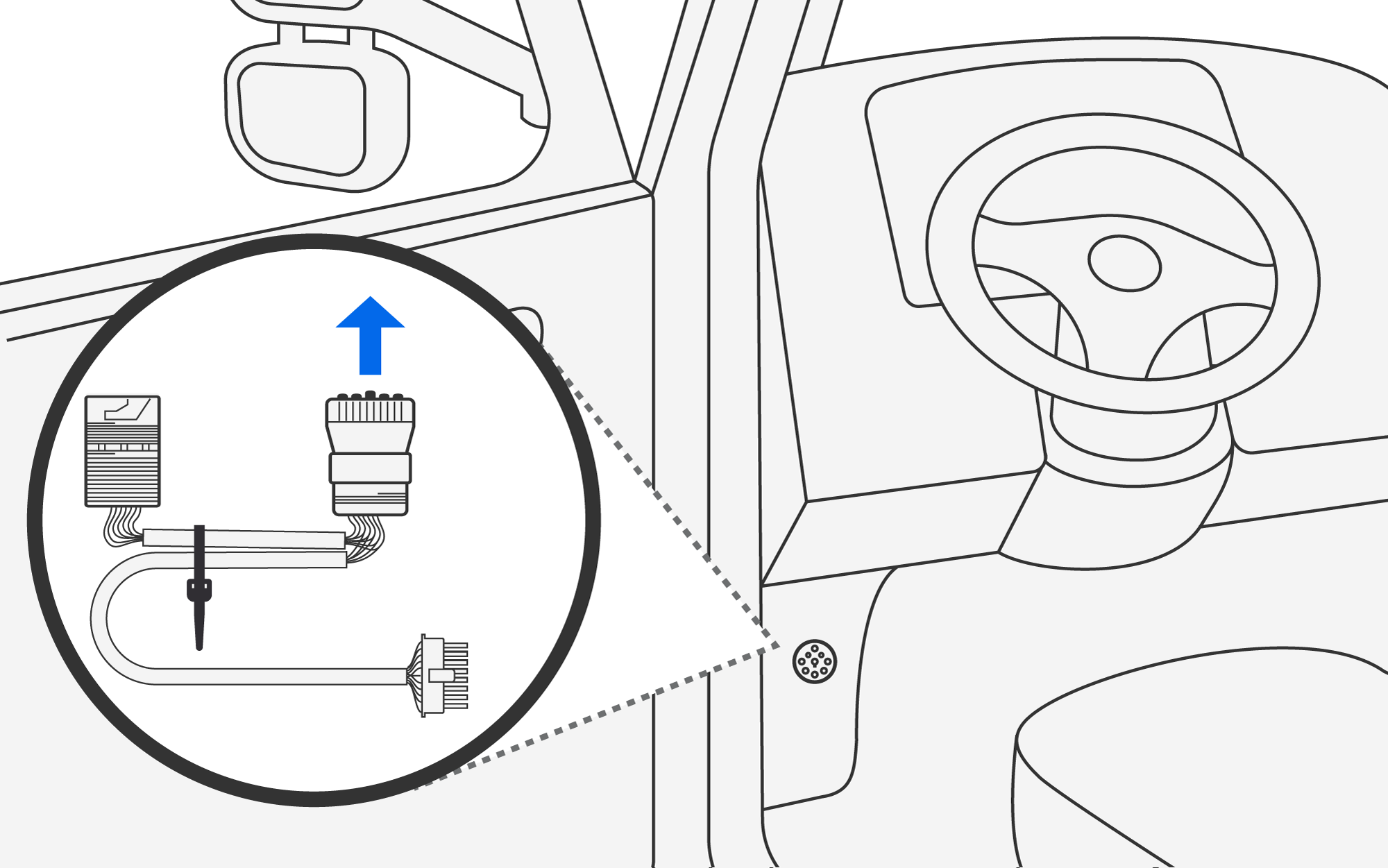

Sluit de hoofddiagnoseconnector van de Samsara-kabel aan op de diagnosepoort van het voertuig.
De locatie en het type haven variëren per voertuig. De volgende afbeelding toont een J1939-poort uitsluitend ter referentie. Gebruik de diagnosepoort die overeenkomt met uw Y-splitterkabel.
-
-

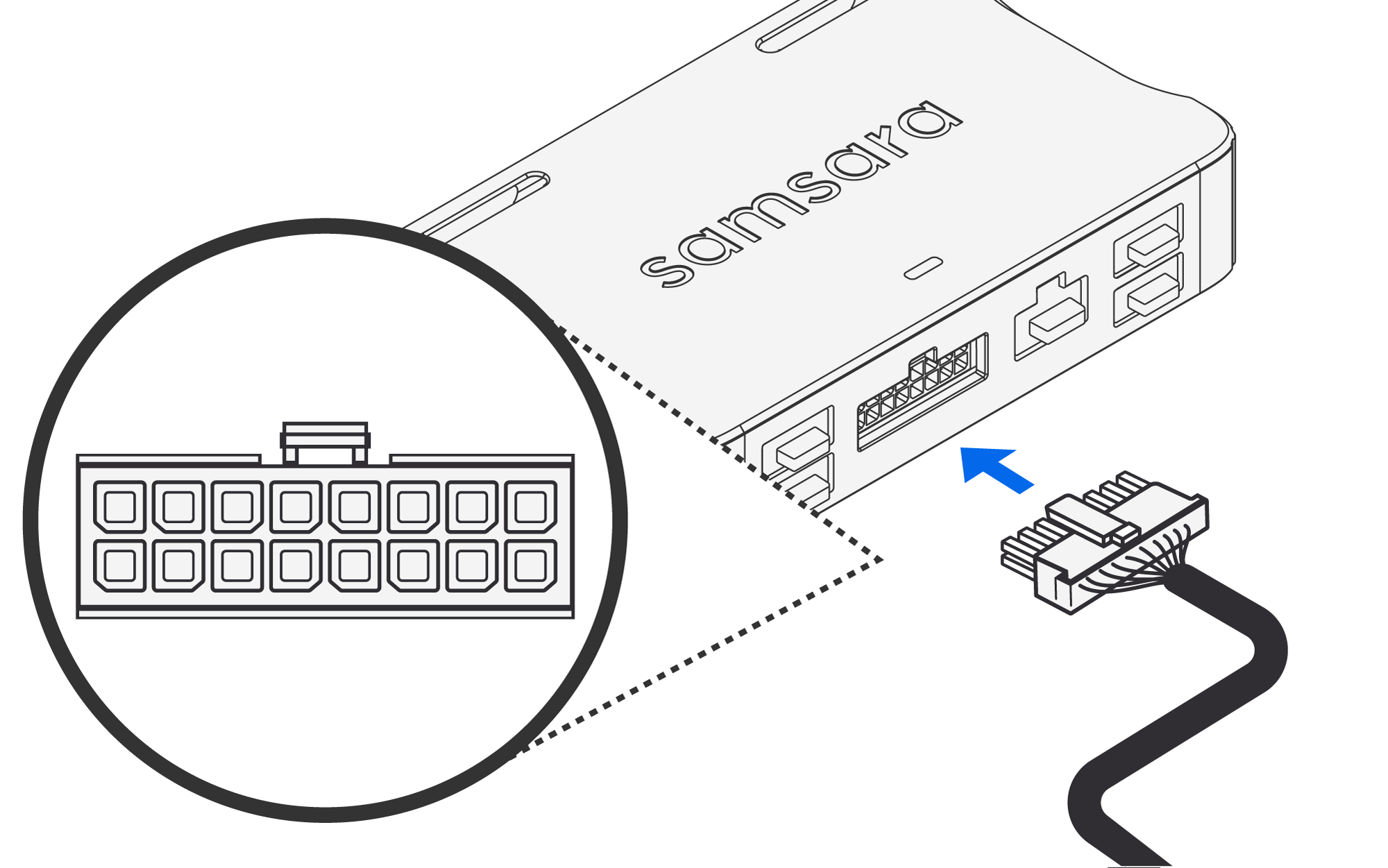

Steek de 16-polige connector voor diagnostiek/voeding in de VG. De connector klikt in positie.
-
Schakel uw voertuig in en controleer of het VG-lampje groen wordt. Dit kan 1 tot 3 minuten duren.
Opmerking
Het indicatorlampje kan aanvankelijk groen branden en daarna tijdelijk weer veranderen (bijvoorbeeld als de VG verbinding maakt, maar vervolgens een update downloadt en installeert).
Als het indicatielampje oranje wordt, zorg dan dat u de VG installeert in een gebied met een goede mobiele ontvangst.
Als het indicatielampje blauw wordt, zet dan uw auto uit en weer aan voordat u doorgaat met de volgende stap.
-
Als u de Samsara Fleet app gebruikt om de VG in te stellen, kunt u terugkeren naar de app om de installatie te controleren nadat het indicatielampje groen wordt.
-
Zorg dat het voertuig ingeschakeld is en wacht tot alle check-ins in de app geslaagd zijn.
-
Voeg in de app voertuiggegevens toe, zoals het nummer van de kentekenplaat.
-
-
Sluit de kabelconnectors voor eventuele accessoires aan (USB of 8-pins AUX-apparaten).
Open de poorten voor accessoires van het apparaat door de afdekplaatjes van de poorten te verwijderen en weg te gooien.
-
Bevestig de aangesloten VG in een veilige positie.
Tip
Zet de VG stevig vast aan het voertuig met behulp van de meegeleverde smalle kabelbinders. Een losse VG kan een inconsistente detectie van heftige gebeurtenissen veroorzaken. Indien mogelijk, vermijd het omringen van de VG met metalen onderdelen, omdat dit de draadloze of GPS-connectiviteit kan verstoren.
-
Maak de basis voedingskabel en de kabels van eventuele accessoire-apparaten vast met de meegeleverde kabelbinders in de kabelzak.
Tip
Wikkel de voedings- en apparaatkabels niet rond de gateway. Vermijd krappe bochten in de kabels.
-
Als u problemen ondervindt tijdens de installatie, bezoek dan het Samsara Helpcentrum om oplossingen voor de meeste problemen te vinden.
Deze installatiehandleiding bevat specifieke informatie voor producten die op het moment van publicatie werden vervaardigd. De inhoud van deze handleiding vormt geen garantie en dient alleen ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangingsonderdelen van derden voor dit product en pas dit product niet op een andere manier aan, behalve in overeenstemming met de producthandleidingen of zoals anderszins aangegeven door Samsara. Het niet opvolgen van deze aanwijzingen kan leiden tot materiële schade, lichamelijk letsel of het vervallen van de garantie.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsinstructies kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer geen hardware terwijl het voertuig niet is gezekerd of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat u het voertuig moet inschakelen. Installeer of wijzig hardware niet tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de bestuurder of de bediening van het voertuig kan belemmeren, in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan exploderen als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, waardoor een risico op brand, brandwonden, schokken of ander ernstig letsel ontstaat. Dit product bevat condensatoren die brand, een explosie, een elektrische schok of brandwonden kunnen veroorzaken. Raak de condensatoren in deze hardware niet aan.
Let altijd op uw omgeving en rij veilig, houd u aan alle verkeersregels en neem de weg- en rijomstandigheden te allen tijde in acht. Vertrouw niet op het product om de bestuurder te waarschuwen voor veiligheidsgevaren of om botsingen te voorkomen. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
Bewaar deze hardware tussen -40 °C en 85 °C. Als u deze hardware niet binnen het gespecificeerde temperatuurbereik bewaart, kan dit veiligheidsrisico's opleveren.
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Dit apparaat voldoet aan de RSS-norm(en) van ISED Canada voor uitsluiting van de vergunningsvereiste. Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1) dit apparaat mag geen interferentie veroorzaken en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
|
|
Dit symbool op de product(en) en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huisvuil mogen worden gemengd. Voor de juiste behandeling, terugwinning en recycling dient u dit product of deze producten naar de aangewezen inzamelpunten te brengen waar het gratis wordt geaccepteerd. |
