De AG52 en AG53 zijn compatibel met de meeste Thermo King-modellen. Om de compatibiliteit te bevestigen, zie de Naslaggids voor compatibiliteit. Voor alle installatietypes heeft u de CBL-AG-BRTK-kabel nodig (Installatiehandleiding).
Gebruik de volgende instructies om de installatie te voltooien:
Opmerking
Deze hardware-integratie kan extra kosten voor Thermo King met zich meebrengen. Neem voor meer informatie contact op met uw Thermo King-vertegenwoordiger.
Om uw AG52 of AG53 op een Thermo King koelcontainer met iBox te installeren, gebruikt u de volgende workflow:
-
Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.
Log in op de Samsara-dashboard of ga naar https://cloud.samsara.com/activate. U kunt ook de link in uw
Bestelling verscheepte-mail. -

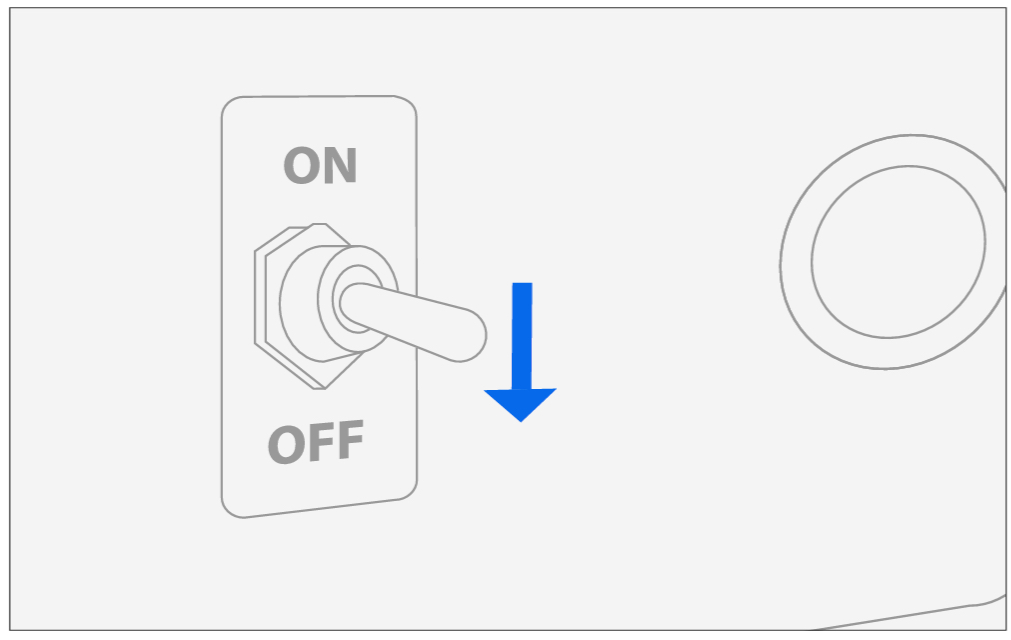

Schakel de voeding van de koelcontainer master uit.
-

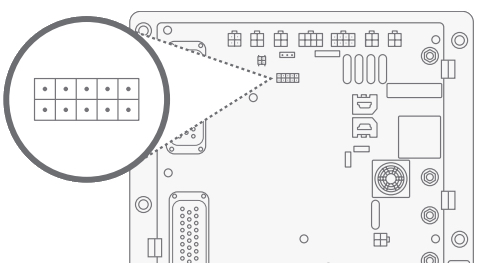

Voor modellen vóór 2017 zonder BlueBox sluit u de REB iBox aan op de J98 10-pins connector op de besturingskaart.
-

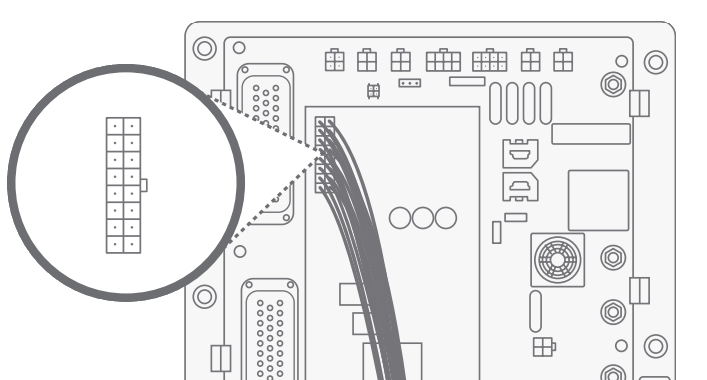

Sluit de iBox-kabelboom aan op de iBox.
-

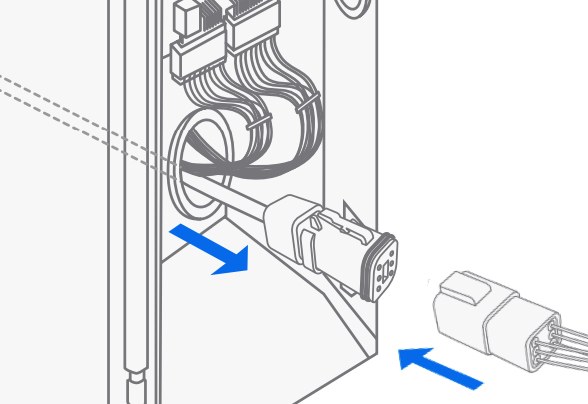

Open de schakelkast van de Thermo King elektronica (indien nodig de schroeven losdraaien). Leid het koelcontaineruiteinde van de kabel door de achterste doorvoer in de schakelkast en sluit de kabel vervolgens aan op de iBox kabelboom met behulp van de 6-polige deutsch connector.
-
Kies de gewenste montageplaats. Vermijd locaties met extreme temperaturen die het apparaat of de kabel kunnen beschadigen.
Typische locaties zijn aan het plafond van de koelcontainer (om de koelventilator te vermijden) of aan de buitenkant van de trailer.
-
Bevestig de montagebeugel op een van de volgende manieren aan het montageoppervlak:
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
-

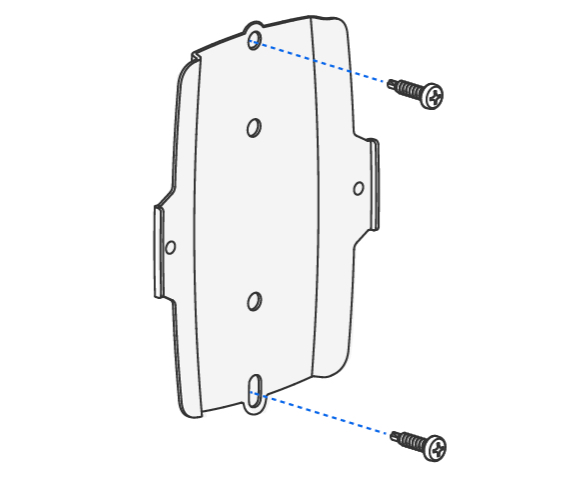

Zelfborende schroeven: Gebruik de meegeleverde #6 zelfborende schroeven.
-

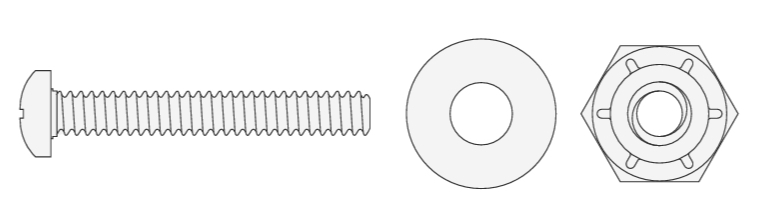

Machineschroeven: Boor gaten voor de montagebeugel en zet deze vast met de meegeleverde 6-32 machineschroeven, ringen en borgmoeren.
-
-

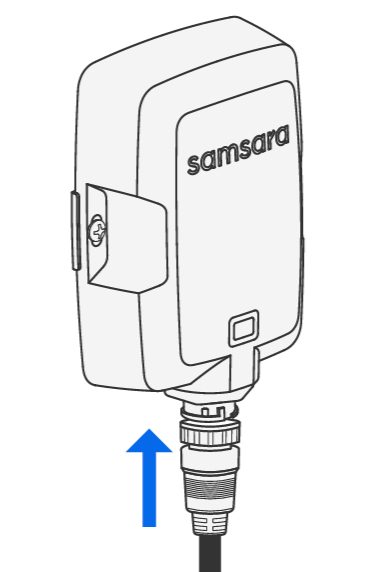

Steek de kabel in de AG en draai om te vergrendelen.
-
Monteer de AG aan de beugel met behulp van de instructies in de volgende tabel. De instructies variëren afhankelijk van uw installatiescenario (standaard of gevaarlijke locatie).
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
Montage-instructies voor standaardlocaties
Montage-instructies voor gevaarlijke locaties
Monteer de AG rechtstreeks op de beugel.

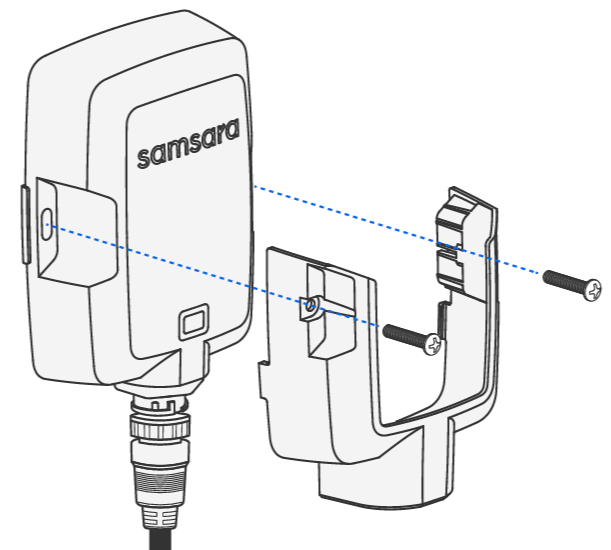

Bevestig eerst het deksel op de AG en monteer vervolgens de AG op de beugel.
-
Verwijs naar AG LED-statussen en acties en voer de actie uit die overeenkomt met het waargenomen LED-gedrag.
-
Neem contact op met uw plaatselijke Thermo King-dealer om de HMI van de koelcontainer te configureren voor toegang door derden en bediening op afstand in het menu Bewaakte toegang.
-

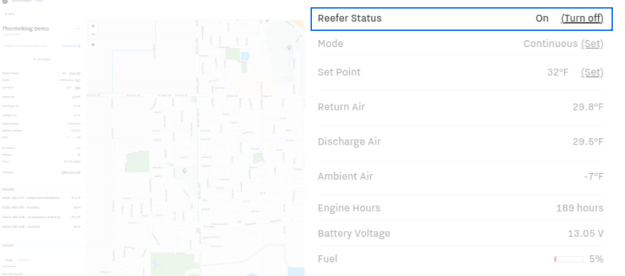

Om de installatie te bevestigen, schakelt u de koelcontainer in en wacht u 2 minuten. Schakel vervolgens de koelcontainer uit vanaf uw Samsara-dashboard (voor meer informatie, zie Koelcontainer integratie).
Voordat Samsara kan communiceren met uw koelcontainer, moet uw BlueBox op afstand geconfigureerd zijn in iBox-modus. Om dit te doen, werkt u samen met uw plaatselijke Thermo King-dealer of geeft u het Thermo King-ondersteuningsteam uw BlueBox-serienummer (SN) en IMEI door op tracking@thermoking.com.
Om uw AG52 of AG53 op een Thermo King koelcontainer met een BlueBox te installeren, gebruikt u de volgende workflow:
-
Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.
Log in op de Samsara-dashboard of ga naar https://cloud.samsara.com/activate. U kunt ook de link in uw
Bestelling verscheepte-mail. -
Schakel de voeding van de koelcontainer master uit.
-
Open de schakelkast van de Thermo King elektronica (indien nodig de schroeven losdraaien). Leid het koelcontaineruiteinde van de kabel door de achterste doorvoer in de schakelkast en sluit de kabel vervolgens aan op de iBox kabelboom met behulp van de 6-polige deutsch connector.
-
Kies de gewenste montageplaats. Vermijd locaties met extreme temperaturen die het apparaat of de kabel kunnen beschadigen.
Typische locaties zijn aan het plafond van de koelcontainer (om de koelventilator te vermijden) of aan de buitenkant van de trailer.
-
Bevestig de montagebeugel op een van de volgende manieren aan het montageoppervlak:
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
-
Zelfborende schroeven: Gebruik de meegeleverde #6 zelfborende schroeven.
-
Machineschroeven: Boor gaten voor de montagebeugel en zet deze vast met de meegeleverde 6-32 machineschroeven, ringen en borgmoeren.
-
-
Steek de kabel in de AG en draai om te vergrendelen.
-
Monteer de AG aan de beugel met behulp van de instructies in de volgende tabel. De instructies variëren afhankelijk van uw installatiescenario (standaard of gevaarlijke locatie).
Let op
Om schade aan de montagelippen te voorkomen, draait u de schroeven aan met een maximaal aanhaalmoment van 1,4 Nm (12,4 lbf-in). Als u uw eigen schroeven gebruikt, zorg er dan voor dat deze niet groter zijn dan de hieronder aangegeven maat.
Montage-instructies voor standaardlocaties
Montage-instructies voor gevaarlijke locaties
Monteer de AG rechtstreeks op de beugel.
Bevestig eerst het deksel op de AG en monteer vervolgens de AG op de beugel.
-
Verwijs naar AG LED-statussen en acties en voer de actie uit die overeenkomt met het waargenomen LED-gedrag.
-
Neem contact op met uw plaatselijke Thermo King-dealer om de HMI van de koelcontainer te configureren voor toegang door derden en bediening op afstand in het menu Bewaakte toegang.
-
Om de installatie te bevestigen, schakelt u de koelcontainer in en wacht u 2 minuten. Schakel vervolgens de koelcontainer uit vanaf uw Samsara-dashboard (voor meer informatie, zie Koelcontainer integratie).
De volgende tabellen vatten de LED's samen die u tijdens de eerste installatie kunt waarnemen. Lokaliseer uw AG-model en voer de actie uit die overeenkomt met het waargenomen LED-gedrag.
|
LED-indicator |
Status |
Actie |
|---|---|---|
|
Continu groene LED |
Succesvolle verbinding:
|
Controleer of het apparaat actief is op het Samsara-dashboard (Overzicht > Activa > Niet ingeschakeld). Het kan tot 30 minuten duren voordat de apparaatregistratie is voltooid. |
|
Continu rode LED |
Geen succesvolle verbinding:
|
|
|
Continu blauwe LED |
Gedeeltelijke verbinding:
|
|
|
Continu gele LED |
Gedeeltelijke verbinding:
|
|
LED-indicator |
Status |
Actie |
|---|---|---|
|
Knipperende witte LED |
Geen verbinding, activering bezig:
|
Wacht tot de apparaat-LED verandert om de status te bevestigen. Geen aanvullende actie vereist. Het kan tot 30 minuten duren voordat de apparaatregistratie is voltooid. |
|
Continu groene LED |
Succesvolle verbinding:
|
Controleer of het apparaat actief is op het Samsara-dashboard (Overzicht > Activa > Niet ingeschakeld). Het kan tot 30 minuten duren voordat de apparaatregistratie is voltooid. |
|
Continu rode LED |
Geen succesvolle verbinding:
|
|
|
Continu blauwe LED |
Gedeeltelijke verbinding:
|
