Lorsque vous installez un AG52 ou un AG53 sur une remorque, comme un fourgon sec ou une remorque à plateau, le câble à 7 voies utilise l'interface d'alimentation du véhicule de traction ou de remorquage pour activer l'AG afin qu'il fonctionne en temps réel. Lorsqu'il n'est pas connecté à l'alimentation, l'AG fonctionne en mode d'économie de batterie.
Avant d'installer votre AG, consultez la Matrice de câbles d'équipement et de fourgon sec pour les boîtiers télématiques d'actifs motorisés (AG) pour vous assurer d'obtenir le câble approprié à votre configuration. Suivez ensuite les instructions pour installer l'AG pour votre configuration :
Avant d'installer l'AG52 ou l'AG53 sur votre remorque, assurez-vous que l'ABS fonctionne correctement. Lorsque vous démarrez la remorque, le voyant ABS doit s'allumer pendant 3 à 5 secondes puis s'éteindre. Si le voyant se comporte différemment, cela peut indiquer un problème avec le système ABS de la remorque.
Attention
Avant de commencer à travailler sur la remorque, assurez-vous qu'elle est hors service et sécurisée avec des cales de roue et un antivol d'attelage .
Pour installer l'AG52 ou l'AG53 pour les systèmes ABS sur votre remorque sèche, utilisez le flux de travail suivant :
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Coupez l'alimentation de la remorque.
-

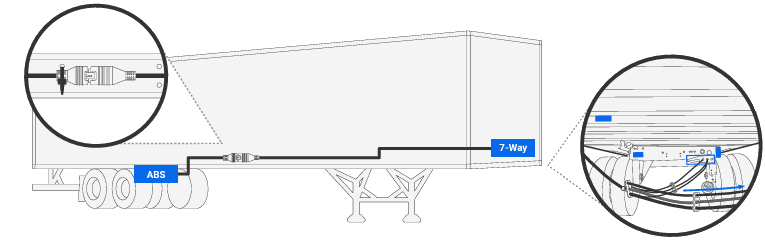

Localisez et débranchez le connecteur ABS Weather-Pack (TTMA) à 5 broches de votre remorque du câble à 7 voies (généralement situé près de l'essieu arrière). Pour localiser le connecteur, tracez le faisceau de câbles depuis l'unité ABS.
-
Connectez l'extrémité mâle du câble Samsara au connecteur 7 voies et l'extrémité femelle du câble Samsara au connecteur ABS 5 broches. Assurez-vous que la connexion est verrouillée et sécurisée.
-
Sélectionnez l'emplacement de montage souhaité.
Astuce
Lorsque vous sélectionnez un emplacement pour votre appareil, tenez compte des points suivants :
-
Assurez-vous que l'appareil et les câbles ne risquent pas d'être endommagés par des pièces mobiles. Si possible, testez l'appareil à l'emplacement de montage souhaité avant l'installation finale.
-
Vérifiez que le câble dispose d'un espace suffisant pour atteindre l'AG et la connexion électrique.
-

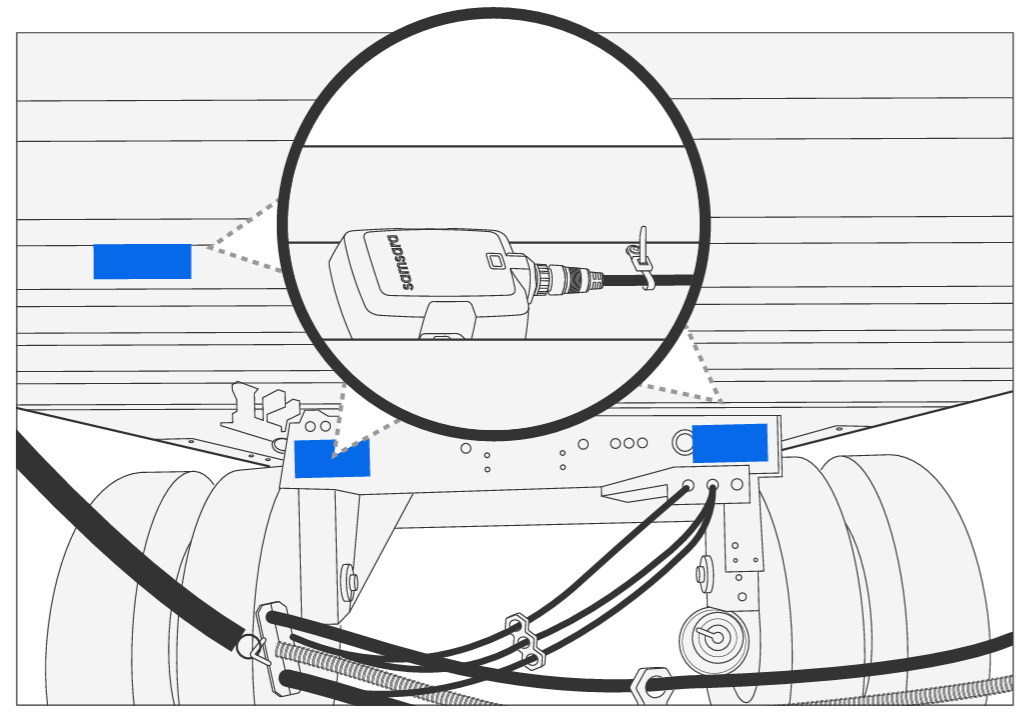

Pour une connectivité GPS et cellulaire optimale, montez l'appareil aussi près que possible du bord de la remorque. Assurez-vous que l'AG a au moins un côté dégagé face au ciel ou au sol.
-
Évitez d'installer l'appareil dans des structures métalliques, telles que des boîtiers métalliques ou des remorques, car cela peut affecter négativement la connectivité cellulaire et GPS.
-
-

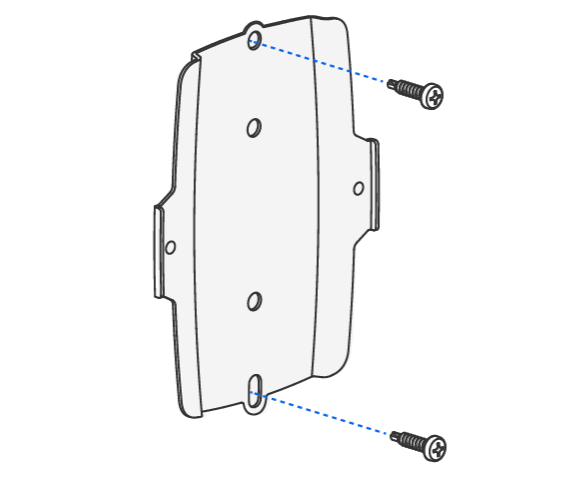

Fixez le support de montage à la surface de montage en utilisant l'une des méthodes suivantes :
Attention

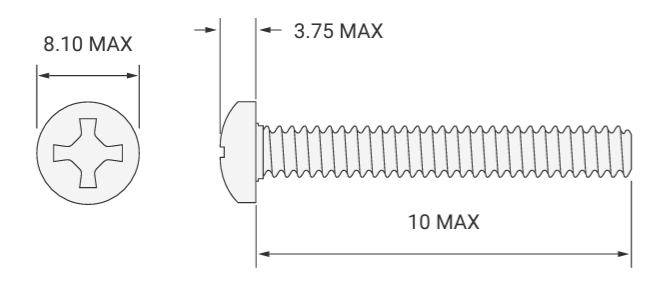

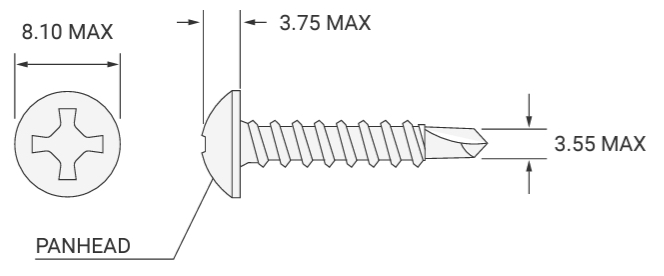

Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-
Vis autoperceuses : Utilisez les vis autoperceuses n°6 fournies.
-

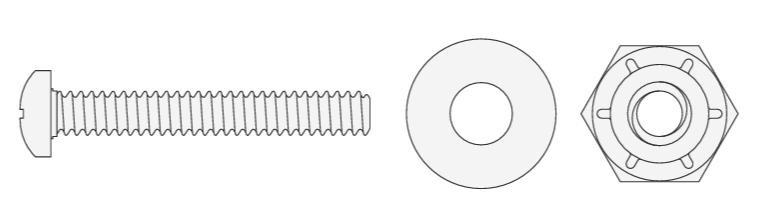

Vis mécaniques : Percez des trous traversants pour le support de montage et fixez-le à l'aide des vis mécaniques 6-32, des rondelles et des contre-écrous fournis.
-
-

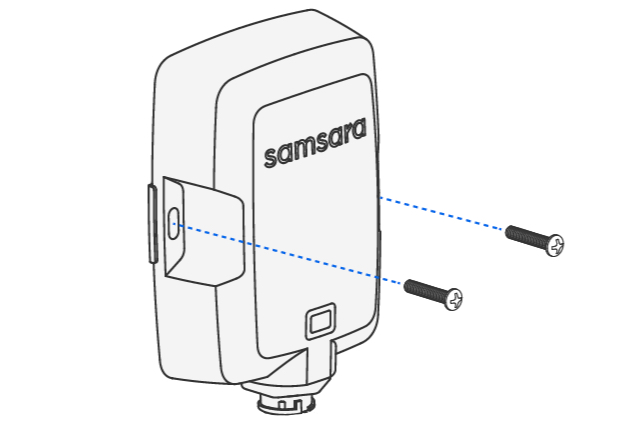

Montez solidement l'AG sur le support à l'aide des deux vis à métaux fournies.
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-

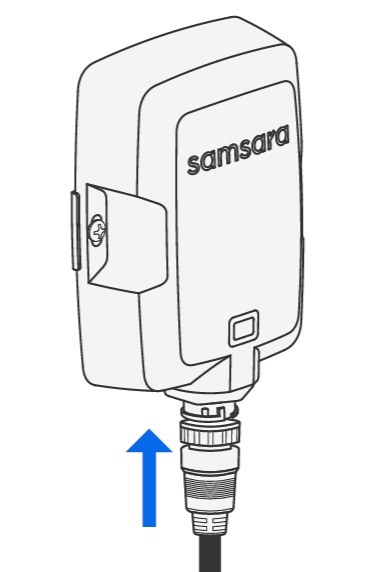

Branchez le câble sur l'AG et tournez-le pour verrouiller.
-

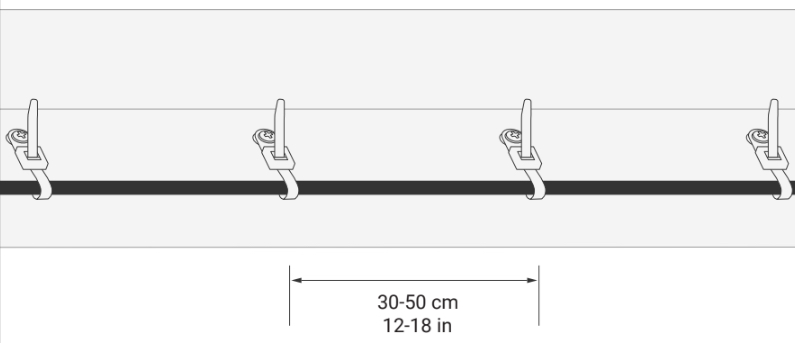

Fixez le faisceau de câbles tous les 30 à 50 cm à l'aide d'attaches-câbles. Assurez-vous que les câbles sont exempts de bords tranchants, de charges de flexion ou de tension.
-
Mettez la remorque sous tension.
-
Vérifiez que le voyant ABS de la remorque s'allume pendant 3 à 5 secondes lors du démarrage avant de s'éteindre.
-
Référencez Statut et actions du voyant AG et effectuez l'action qui correspond au comportement observé de la LED.
Note
La LED s'allume jusqu'à 30 minutes après la mise sous tension de la remorque. Si vous n'observez pas la LED, débranchez et rebranchez le câble d'alimentation pour réinitialiser la LED.
-
Confirmez la connexion réussie dans votre tableau de bord Samsara.
La mise à jour de tableau de bord Samsara peut prendre jusqu'à deux minutes après la mise sous tension.
-
Configurez les Paramètres de perte d'alimentation du boîtier télématique d'actifs.
-
Pour plus d'informations sur la façon dont les défauts du témoin ABS s'affichent dans le tableau de bord Samsara, consultez Visibilité et alertes de l'ABS de la remorque ou pour configurer une alerte pour les codes des lampes ABS, consultez Alertes de codes d'erreur.
-
Gérez la remorque à partir du tableau de bord Samsara.
Pour installer l'AG52 ou l'AG53 sur une remorque fourgon sec :
Attention
Avant de commencer à travailler sur la remorque, assurez-vous qu'elle est hors service et sécurisée avec des cales de roue et un antivol d'attelage .
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Sélectionnez l’emplacement d’installation souhaité et nettoyez soigneusement la surface.
-
Fixez le support de montage à la surface de montage en utilisant l'une des méthodes suivantes :
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-
Vis autoperceuses : Utilisez les vis autoperceuses n°6 fournies.
-
Vis mécaniques : Percez des trous traversants pour le support de montage et fixez-le à l'aide des vis mécaniques 6-32, des rondelles et des contre-écrous fournis.
-
-
Montez solidement l'AG sur le support à l'aide des deux vis à métaux fournies.
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-
Branchez le câble sur l'AG et tournez-le pour verrouiller.
-
Acheminez la longueur du câble jusqu’au connecteur à 7 broches et utilisez les colliers de serrage pour fixer le câble à la semi-remorque.
-

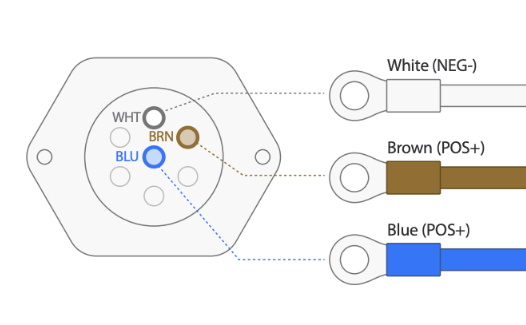

Reliez les câbles situés à l’autre extrémité du câble au connecteur à 7 voies :
-
Connectez le fil blanc (terre) à la borne négative.
-
Connectez le fil marron (feux avant / arrière) à une alimentation 9-31 V.
-
Connectez le fil bleu (ABS / alimentation constante) à une alimentation 9-31 V.
-
Protégez l’extrémité du câble vert/blanc non utilisé (entrée 0).
-
-
Protégez les extrémités des câbles non utilisés.
-
Finalisez l’opération sur le Configuration de l’appareil AG52/AG53.
-
Gérez la remorque à partir du tableau de bord Samsara.
Note
Si vous voyez une erreur de câble lors de l’installation du boîtier télématique pour actifs avec l’application d’installation, déconnectez puis reconnectez le câble au boîtier télématique pour actifs. Ensuite, assurez-vous que le câble est correctement aligné avec le connecteur à 7 voies et bien verrouillé sur le boîtier.
Les tableaux suivants résument les voyants que vous pouvez observer lors de l'installation initiale. Localisez votre modèle AG et effectuez l'action qui correspond au comportement observé de la LED.
