Utilisez ce flux de travail pour installer le boîtier télématique de véhicule (VG) avec le câble de diagnostic CBL-VG-DTSLA3Y-24, conçu spécifiquement pour la Tesla Model 3. Pour utiliser le VG, ce câble est requis sur la Tesla Model 3 (2024 et ultérieures). Le câble est également compatible avec la Tesla Model Y (2024 et 2025), bien que non requis.
Pour les véhicules plus anciens—Model 3 2023 et plus anciens et Model Y 2025 et plus anciens—le câble existant, CBL-VG-CTSLA3Y-19, reste valide et n'a pas besoin d'être remplacé. Ce câble prend en charge à la fois le matériel boîtier télématique de véhicule 54 et boîtier télématique de véhicule 55.
|

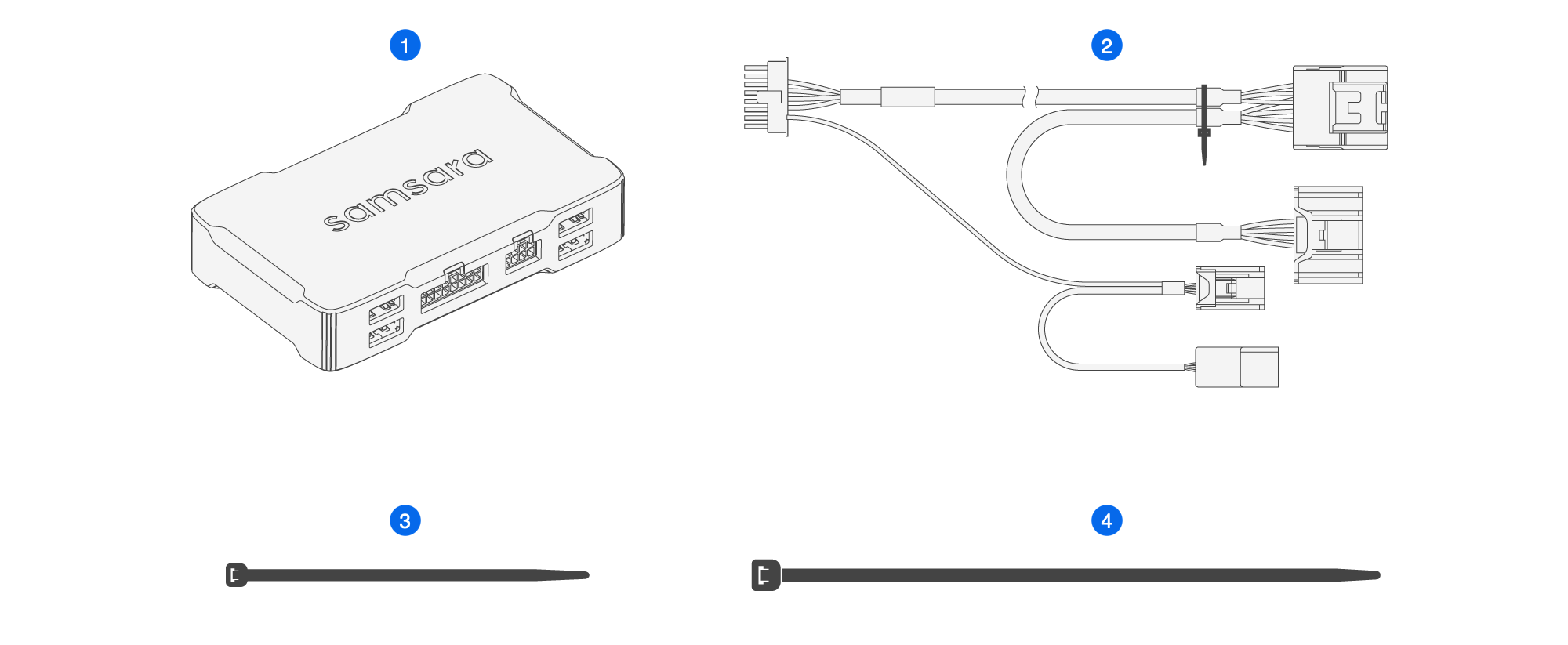

Quantité |
Description |
||
|---|---|---|---|
|
|
1 |
Boîtier télématique de véhicule |
|
|
|
1 |

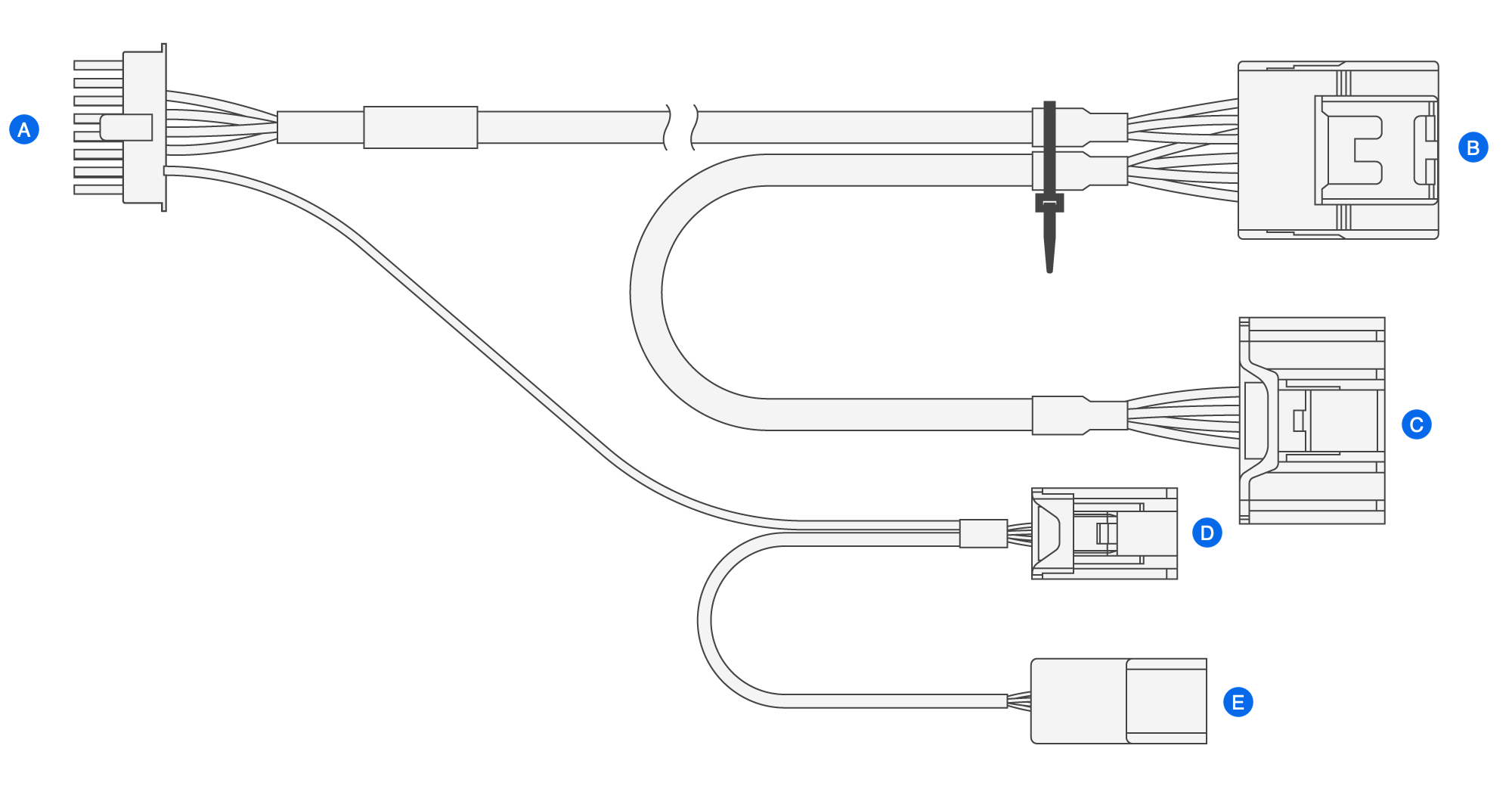

Câble de diagnostic (varie selon le type de véhicule)
|
|
|
|
2 |
Colliers de serrage courts et étroits (sac à câbles) |
|
|
|
2 |
Attache-câbles longs et étroits (sac à câbles) |
-
Si vous ne l'avez pas déjà fait, activez l'appareil dans le tableau de bord Samsara en utilisant l'une des méthodes suivantes :
-
Rendez-vous sur https://cloud.samsara.com/activate ou cliquez sur le lien figurant dans l'e-mail
Commande expédiée. -
Activez votre appareil à l'aide de l'application Samsara Fleet (voir Rationaliser l’installation du matériel avec l’application Samsara Fleet). Vous pouvez également vérifier la compatibilité du câble avec votre véhicule en scannant ou en saisissant manuellement le numéro VIN du véhicule.
-
-

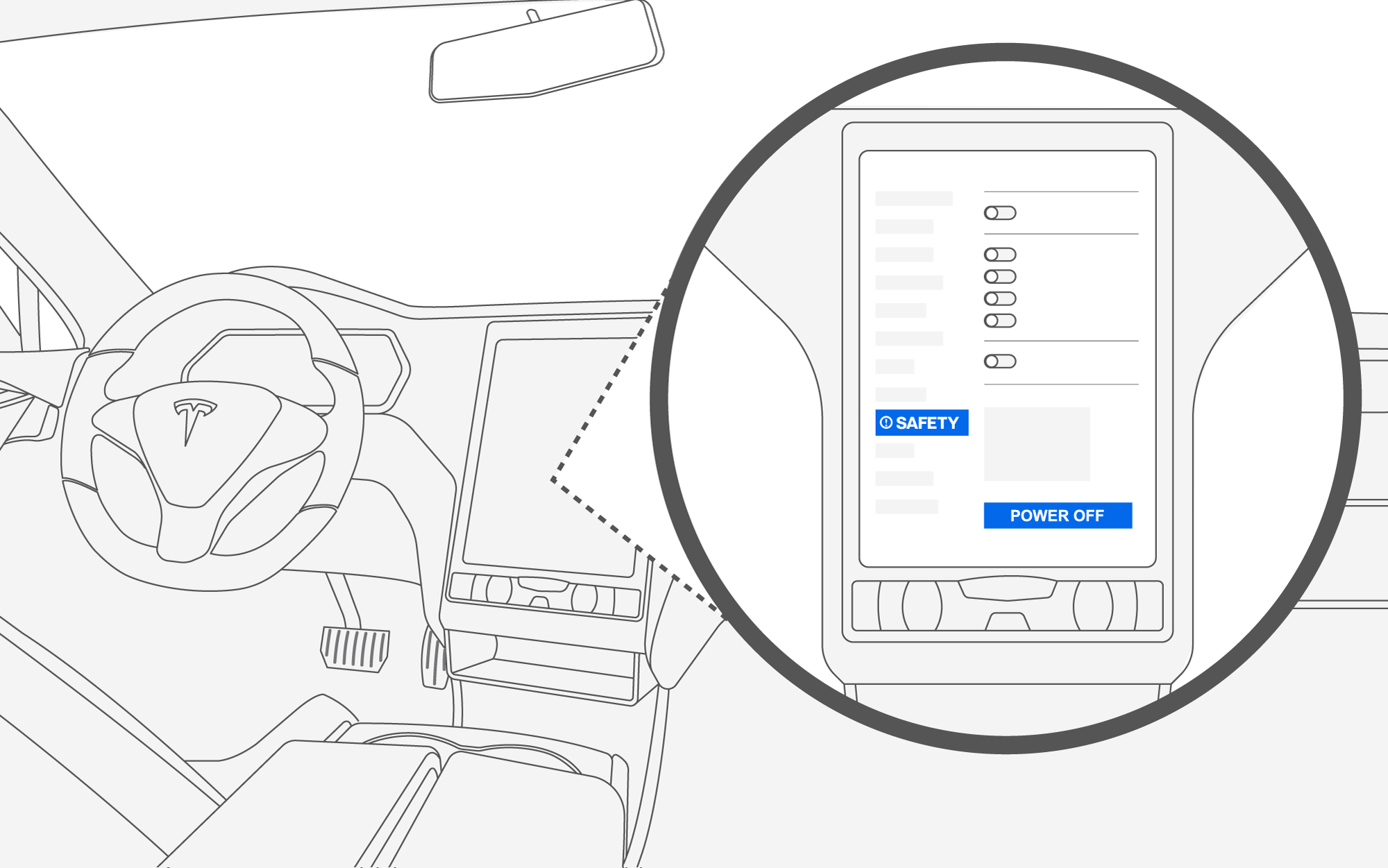

Éteignez le véhicule.
Avant de commencer l'installation, assurez-vous que le véhicule est complètement éteint. Sur l'écran tactile, allez à Sécurité > Éteindre. Pour plus d'informations, consultez le Manuel du propriétaire Tesla.
-

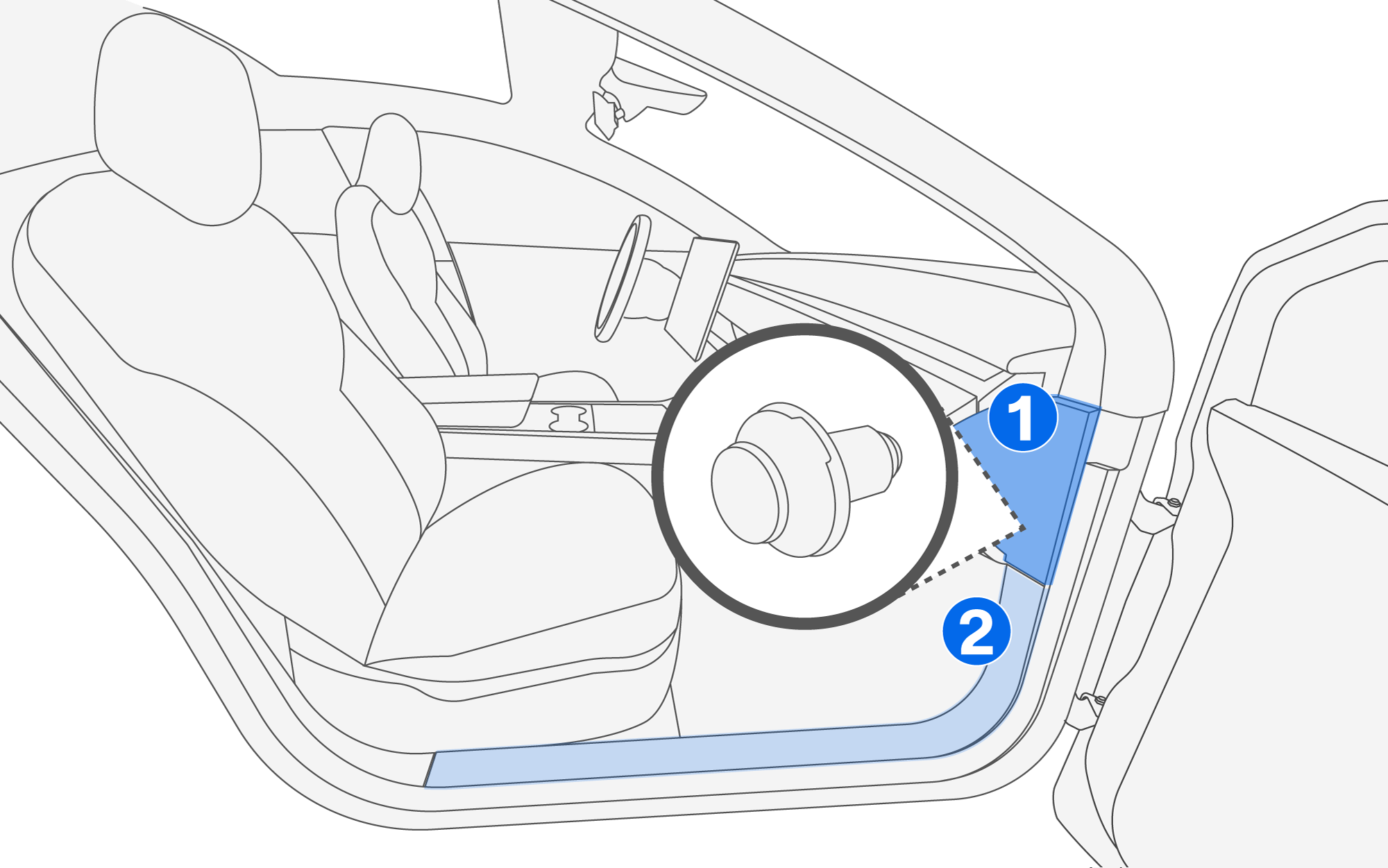

Retirer les panneaux de console.
-
Retirez le panneau de la console centrale arrière, situé sous les bouches d'aération du côté passager.
-
Derrière cet emplacement, localisez et retirez soigneusement l'écrou en plastique à emboîtement.
-
À l'aide d'un tournevis à cap plat ou d'une clé, glissez doucement sous le deuxième panneau pour le libérer et le retirer.
-
-

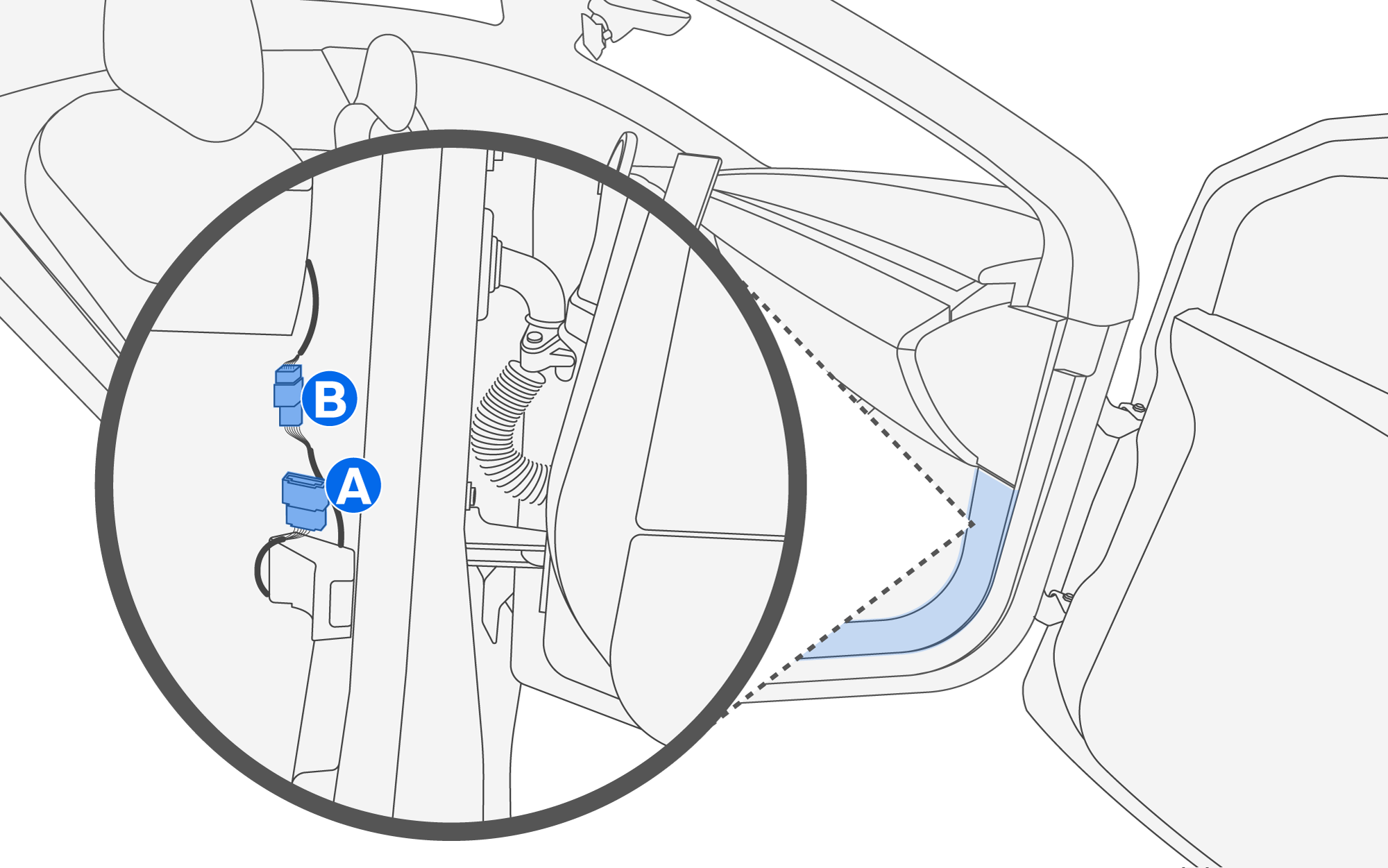

Localisez les ports de connecteur de véhicule à l'emplacement.
-
Identifiez le port de diagnostic à 20 broches.
-
Identifiez les connecteurs d'alimentation à 10 broches, qui sont branchés les uns dans les autres.
-
-
Connectez le câble de diagnostic Tesla.
-

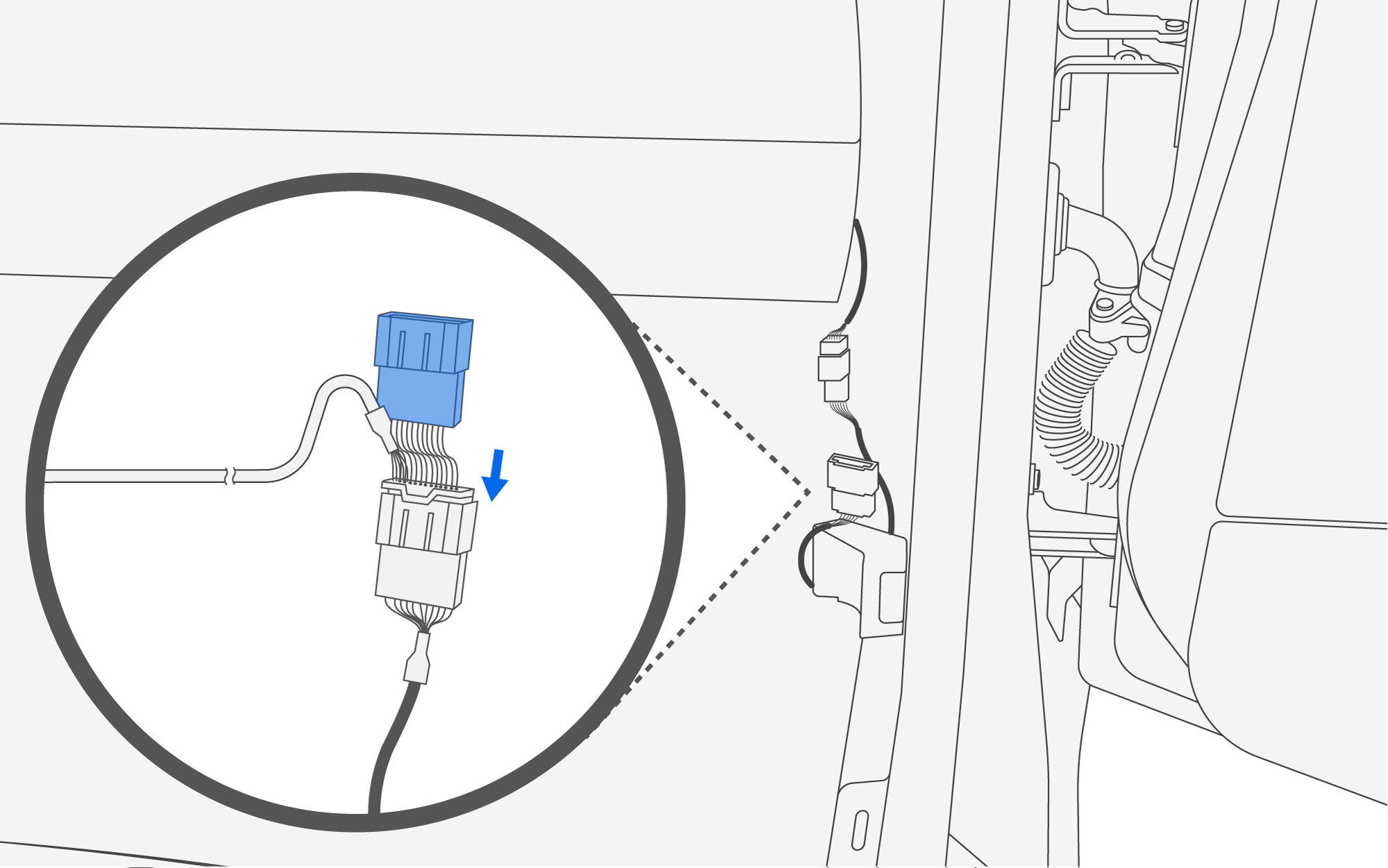

Branchez le connecteur mâle à 20 broches du câble de diagnostic dans le port à 20 broches du véhicule.
-

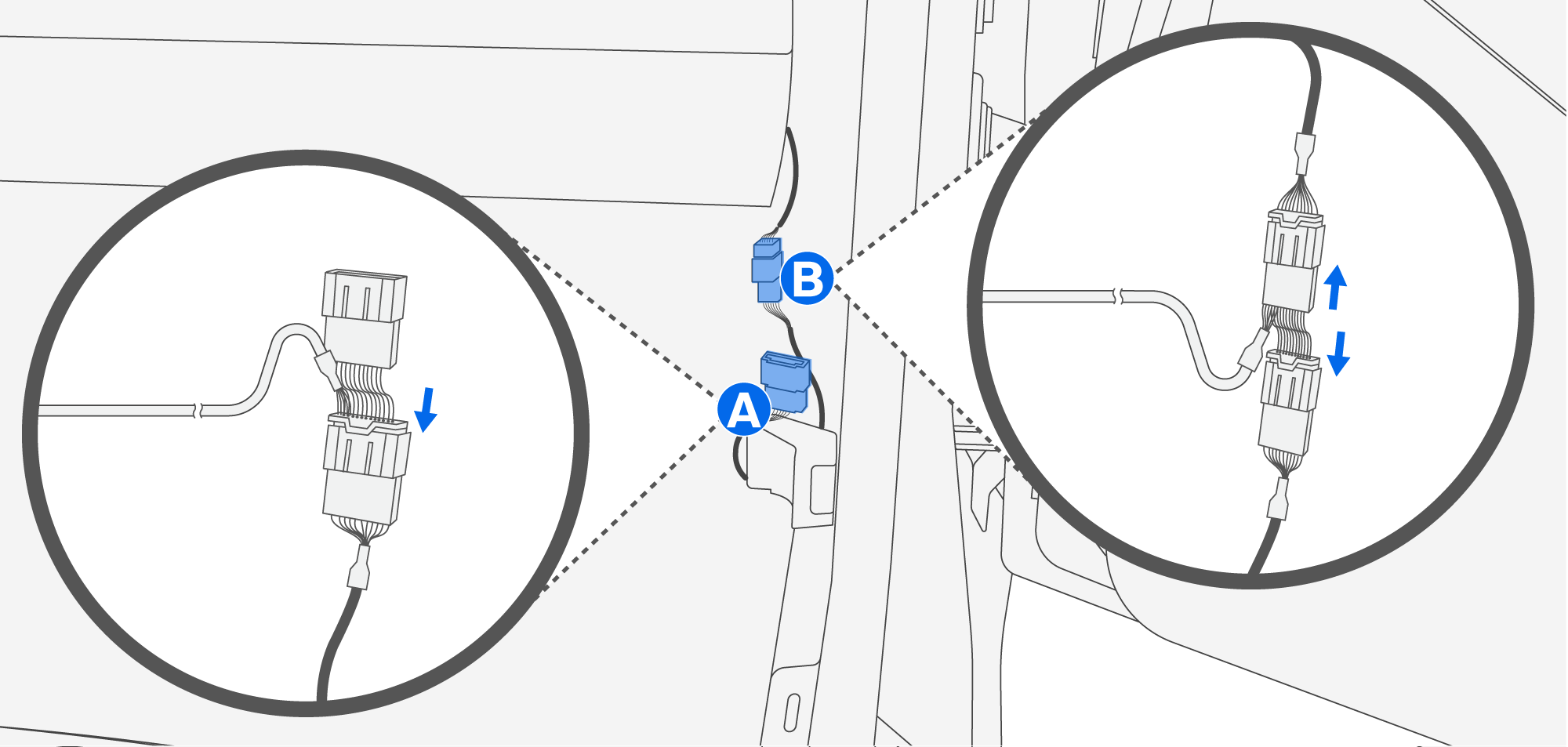

Déconnectez les connecteurs de véhicule à 10 broches l'un de l'autre.
-
Branchez le connecteur femelle à 10 broches du câble dans le connecteur mâle du véhicule.
-
Branchez le connecteur mâle à 10 broches du câble dans le connecteur femelle du véhicule.
-
-
Faites passer des câbles et connectez le boîtier télématique de véhicule.
-
Faites passer le connecteur du boîtier télématique de véhicule à 20 broches vers le haut en direction des bouches d'aération. Il y a une petite ouverture dans la console qui permet au câble de sortir proprement sans endommager ni déformer le panneau.
-

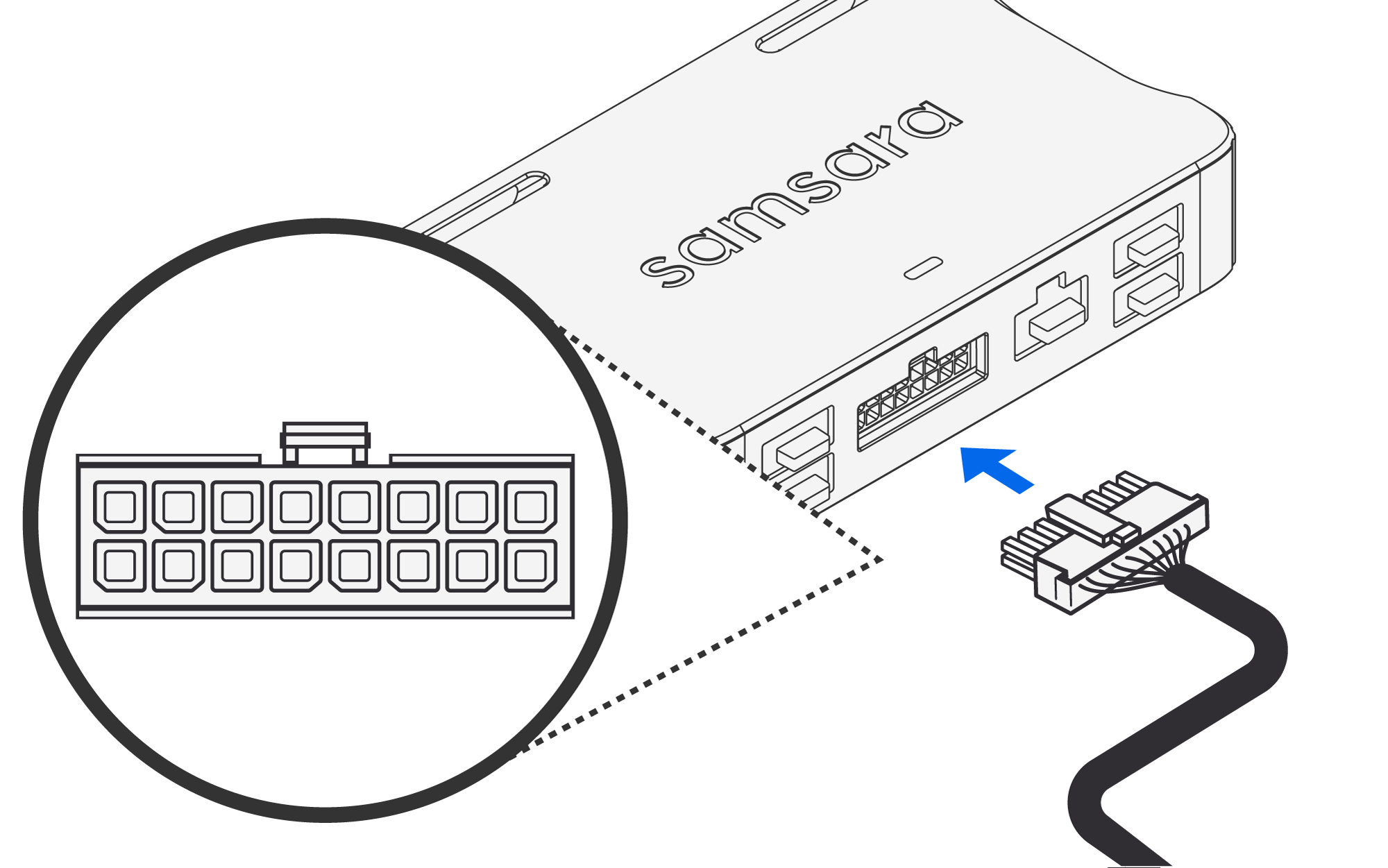

Branchez le connecteur pour diagnostics moteurs/alimentation à 20 broches sur le boîtier VG. Vous entendrez un clic lorsqu'il sera complètement inséré.
-
Allumez votre véhicule et vérifiez que le voyant du boîtier télématique de véhicule passe au vert. Cela peut prendre 1 à 3 minutes.
Note
Le voyant peut d'abord passer au vert, puis changer temporairement de couleur (par exemple, lorsque le boîtier télématique de véhicule se connecte, puis télécharge et installe une mise à jour).
Si le voyant devient orange, assurez-vous de bien installer le boîtier télématique de véhicule dans une zone dotée d'une bonne connexion cellulaire.
Si le voyant devient bleu, éteignez votre véhicule et redémarrez-le avant de passer à l'étape suivante.
-
Si vous utilisez l'application Samsara Fleet pour configurer le boîtier télématique de véhicule, vous pouvez revenir à l'application pour vérifier l'installation une fois que le voyant est vert.
-
Assurez-vous d'avoir démarré le véhicule et attendez que tous les contrôles aient été effectués dans l'application.
-
Ajoutez les détails du véhicule, comme le numéro de la plaque d'immatriculation, dans l'application.
-
-
Branchez les connecteurs des câbles pour tous les accessoires applicables (appareils USB ou AUX à 8 broches).
Accédez aux ports des accessoires en retirant et en détachant correctement les cache-ports.
-
Rangez toute longueur supplémentaire du câble de diagnostic et le connecteur inutilisé à 20 broches dans l'espace disponible de la console.
-
À l'aide des colliers de serrage étroits inclus dans la boîte du VG, fixez le câble d'alimentation et tous les câbles des appareils accessoires.
Astuce
Fixez fermement le boîtier télématique au véhicule. Un boîtier télématique mal fixé peut entraîner une détection incohérente des événements graves. Si possible, évitez d'entourer le boîtier télématique de pièces métalliques, car cela pourrait interférer avec la connectivité sans fil ou GPS.
-
Fixez le câble d'alimentation et les câbles des accessoires à l'aide des colliers de serrage inclus dans le sac pour câbles.
Astuce
Évitez d'enrouler les câbles d'alimentation et des appareils autour du boîtier télématique. Ne courbez pas les câbles.
-
-
Réassemblez les deux panneaux de manière sécurisée.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre indicatif uniquement. Consultez les lois et ordonnances locales en vigueur pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de ces instructions peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas de matériel lorsque le véhicule n'est pas sécurisé ou lorsqu'il est en marche, sauf si le guide d'installation vous demande de démarrer le véhicule. N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou que le véhicule est en fonctionnement. N'installez pas ce matériel à un endroit qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule, à proximité des panneaux d'airbag ou dans le rayon d'action d'un airbag.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut éclater s'il est placé à proximité de ce type de matériaux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez pas les condensateurs de ce matériel.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
Conservez ce matériel entre -40 °C et 85 °C (-40 °F et 185 °F). Ne pas conserver ce matériel dans la plage de température spécifiée peut entraîner des risques de sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux CNR de l'ISDE Canada applicables aux appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toutes les interférences, y compris celles susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter le ou les produits aux points de collecte désignés où ils seront acceptés gratuitement. |
