Utilisez ce flux de travail pour installer le boîtier télématique de véhicule (VG54 ou VG55) avec le câble accessoire ACC-RS232.

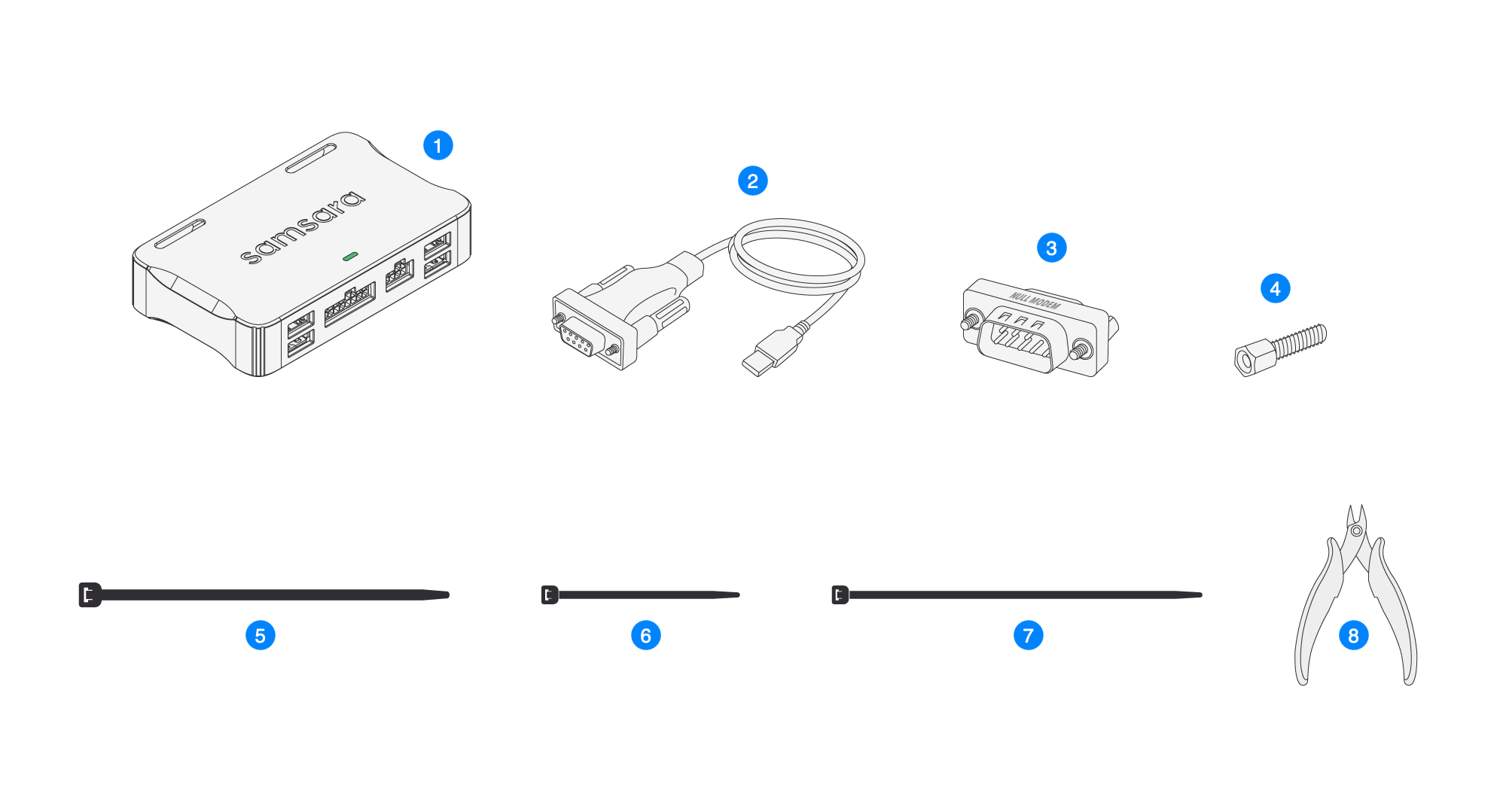

Ce dont vous aurez besoin
Quantité |
Description |
|
---|---|---|
|
1 |
Boîtier télématique de véhicule |
|
1 |
Câble accessoire (varie selon le type de véhicule) |
|
1 |
Adaptateur de connecteur RS232 |
|
2 |
Entretoises de connecteur RS232 |
|
2 |
Colliers de serrage longs et larges (sac à câbles) |
|
2 |
Colliers de serrage courts et étroits (sac à câbles) |
|
2 |
Attache-câbles longs et étroits (boîtier VG) |
|
1 |
Pinces coupantes (non fournies) |
Connecter le câble :
-
Assurez-vous qu'un boîtier télématique de véhicule Samsara est déjà connecté au véhicule.
Si ce n'est pas le cas, installez-en un conformément aux instructions d'installation du câble d'alimentation du boîtier télématique spécifique au véhicule.
-
Configurez l'extrémité série de l'accessoire ACC-RS232 en fonction de votre installation :
Vous pouvez éventuellement :
-

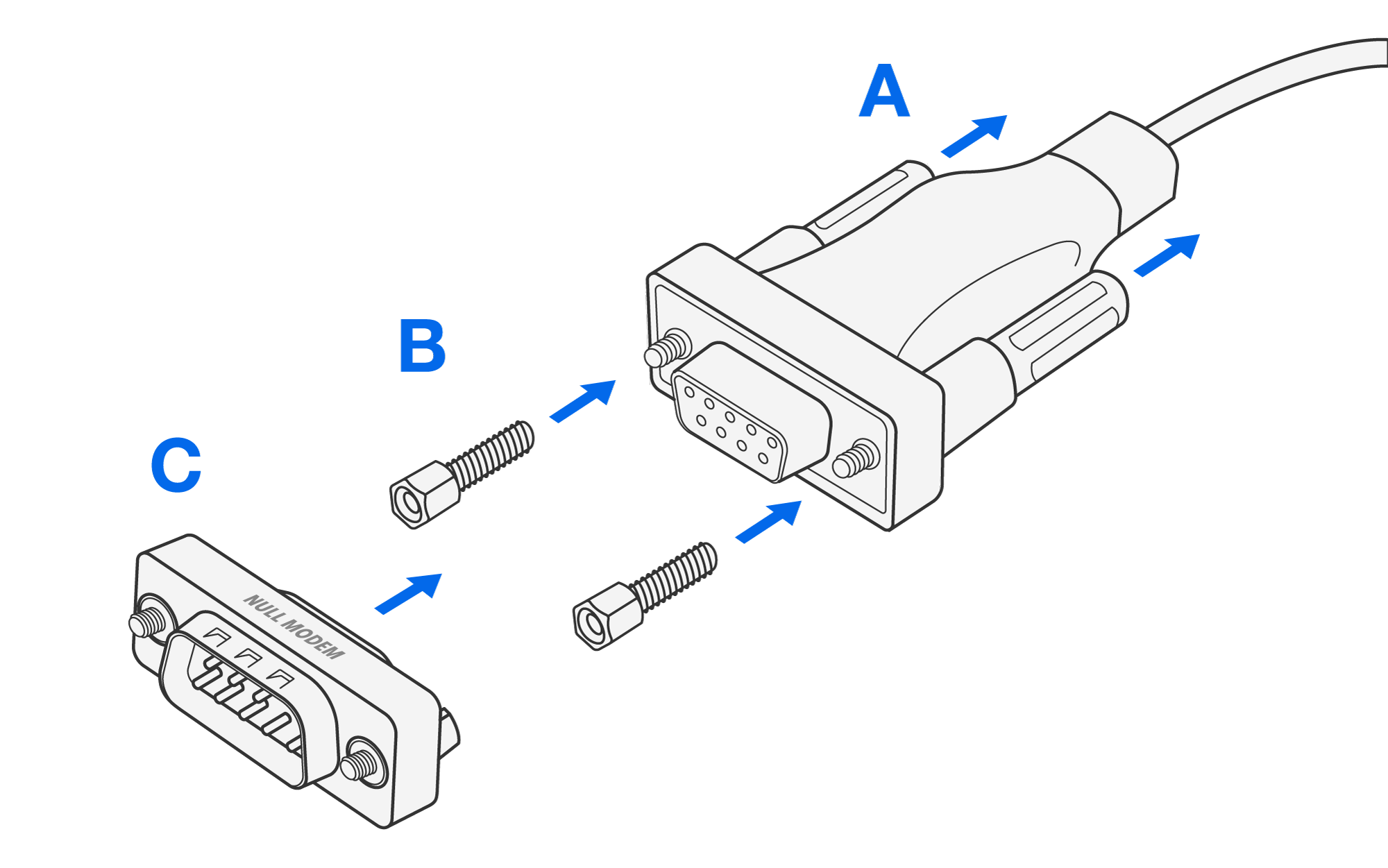

(A) retirer les vis et (B) installer les entretoises incluses pour permettre l'association à un connecteur série avec des vis intégrées.
-
(C) intégrer l'adaptateur null modem inclus pour permettre l'accouplement à un connecteur série femelle.
-
-

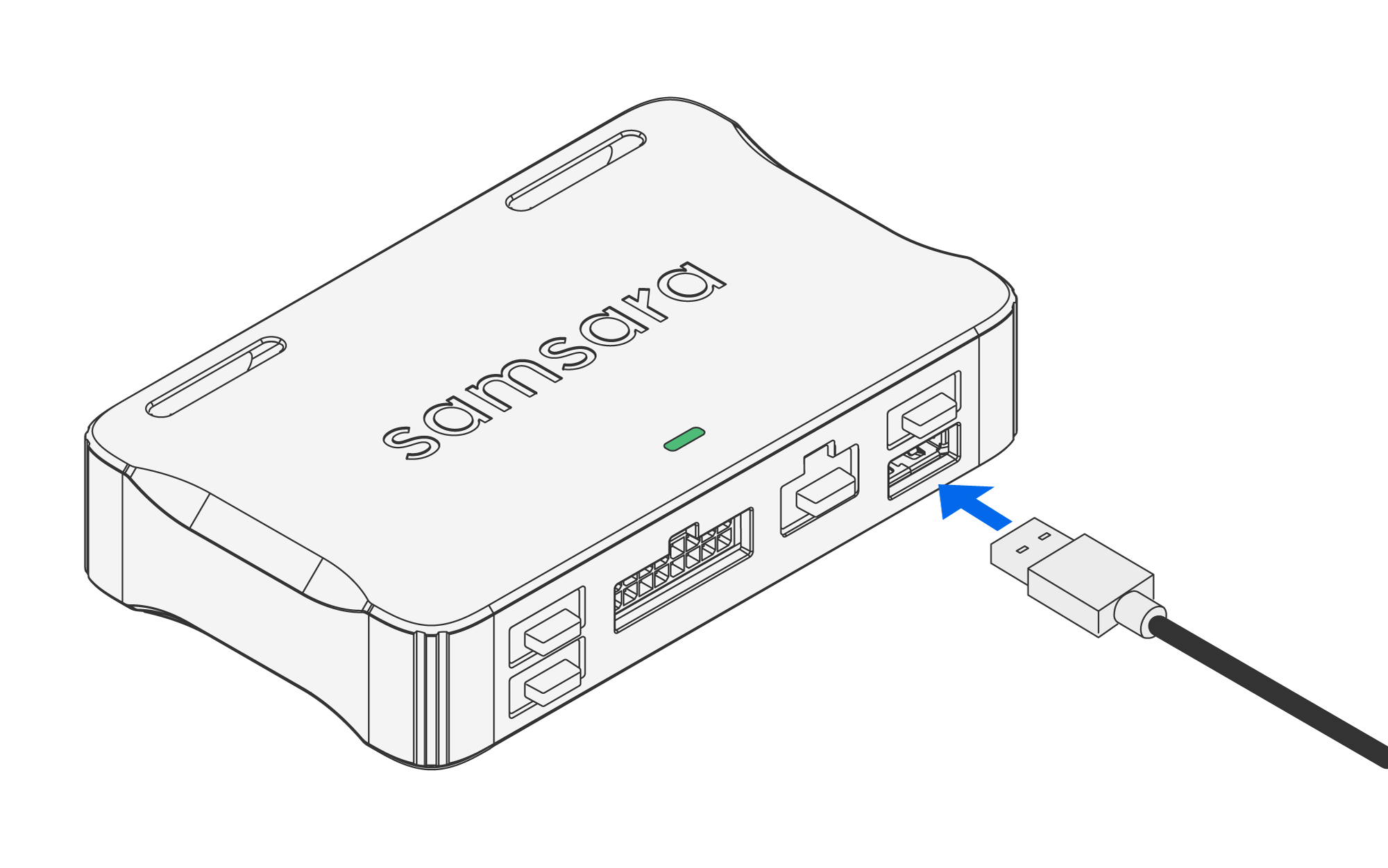

Branchez le câble USB Samsara au boîtier télématique.
Accédez au port de l'accessoire en retirant et en détachant correctement l'un des cache-ports.
-

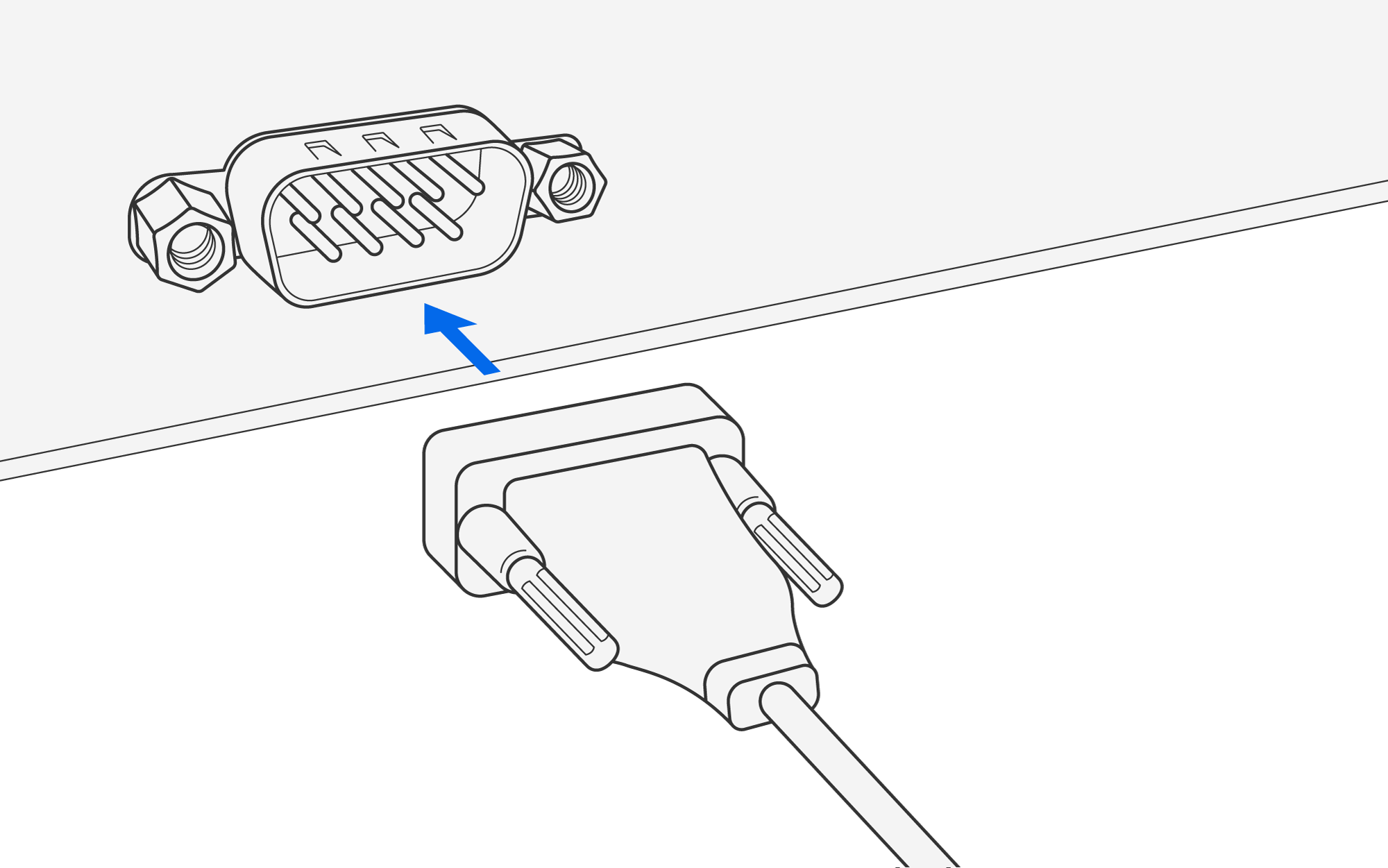

Branchez l'extrémité série de l'accessoire ACC-RS232 sur votre port série.
Pour plus d'informations sur les scénarios d'installation RS-232 spécifiques, rendez-vous sur https://www.samsara.com/rs232.
-
Si vous rencontrez des problèmes lors de l'installation, rendez-vous sur le Centre d'aide Samsara. Vous y trouverez des solutions à la plupart des problèmes.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre indicatif uniquement. Consultez les lois et ordonnances locales en vigueur pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de ces instructions peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas de matériel lorsque le véhicule n'est pas sécurisé ou lorsqu'il est en marche, sauf si le guide d'installation vous demande de démarrer le véhicule. N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou que le véhicule est en fonctionnement. N'installez pas ce matériel à un endroit qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule, à proximité des panneaux d'airbag ou dans le rayon d'action d'un airbag.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut éclater s'il est placé à proximité de ce type de matériaux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez pas les condensateurs de ce matériel.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
Conservez ce matériel entre -40 °C et 85 °C (-40 °F et 185 °F). Ne pas conserver ce matériel dans la plage de température spécifiée peut entraîner des risques de sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux CNR de l'ISDE Canada applicables aux appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toutes les interférences, y compris celles susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter le ou les produits aux points de collecte désignés où ils seront acceptés gratuitement. |
