VG55 - Poids lourds - CBL-VG-CIZU

Si vous ne l'avez pas déjà fait, activez l'appareil dans le tableau de bord Samsara en utilisant l'une des méthodes suivantes :

Pour les véhicules circulant en dehors de l’État de Californie: Suivez ces instructions pour fixer le câble répartiteur en Y. Si votre véhicule circule dans l'État de Californie, passez à la L'étape suivante.

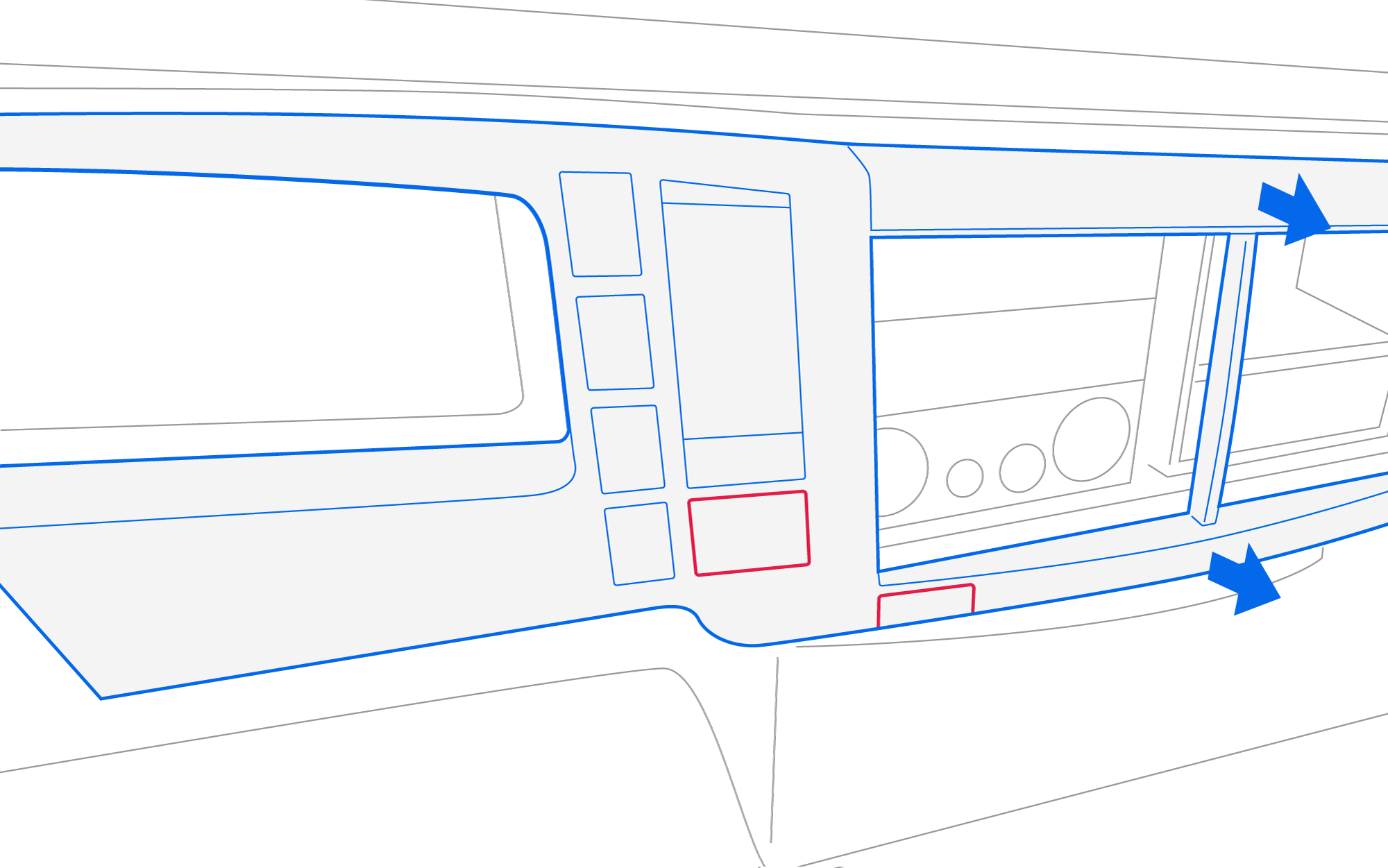

1. Moteur éteint, retirez le cache du tableau de bord. Une fois retiré, débranchez le connecteur des feux de détresse.

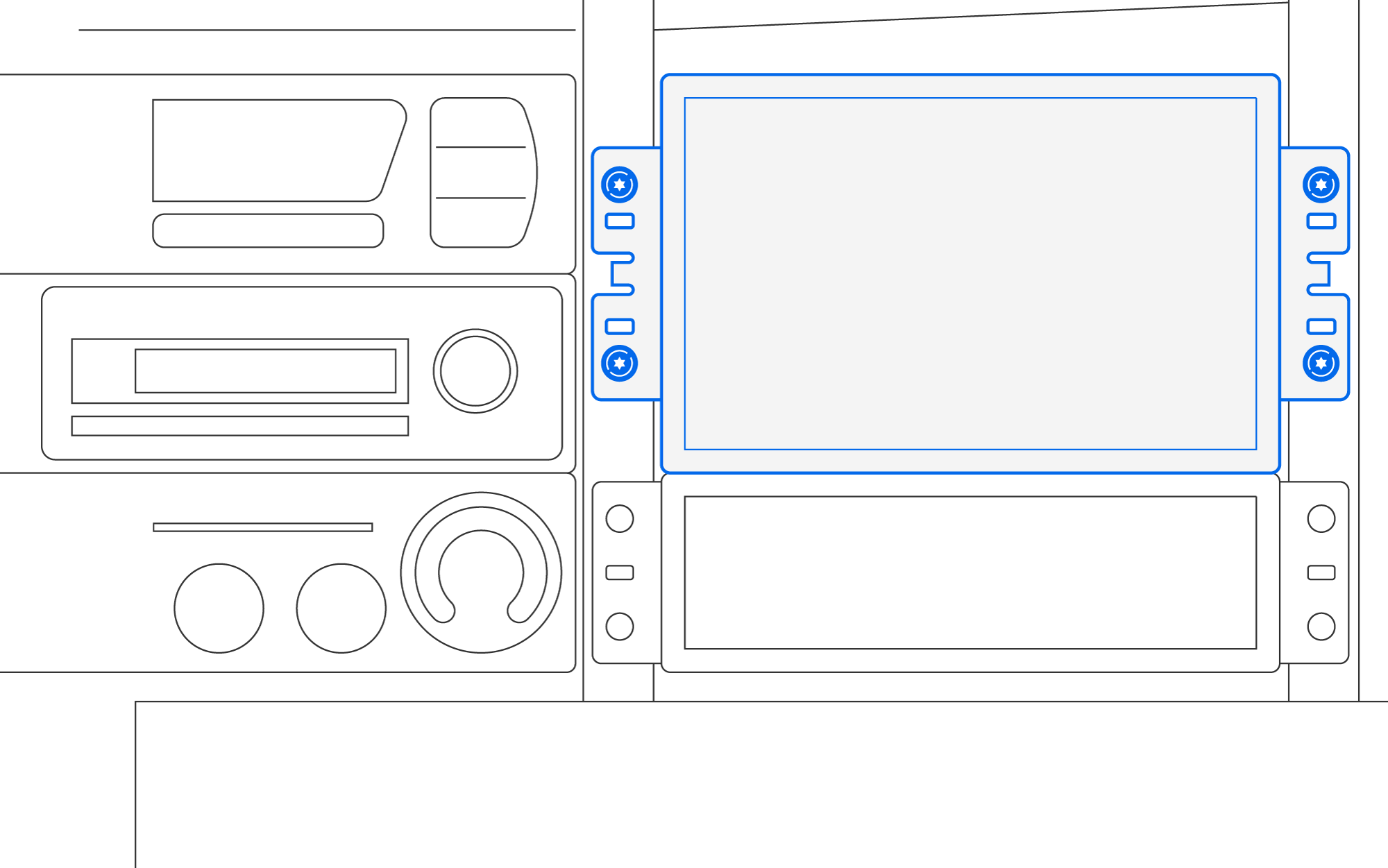

2. Retirez les vis Torx T25 et le vide-poche DIN.

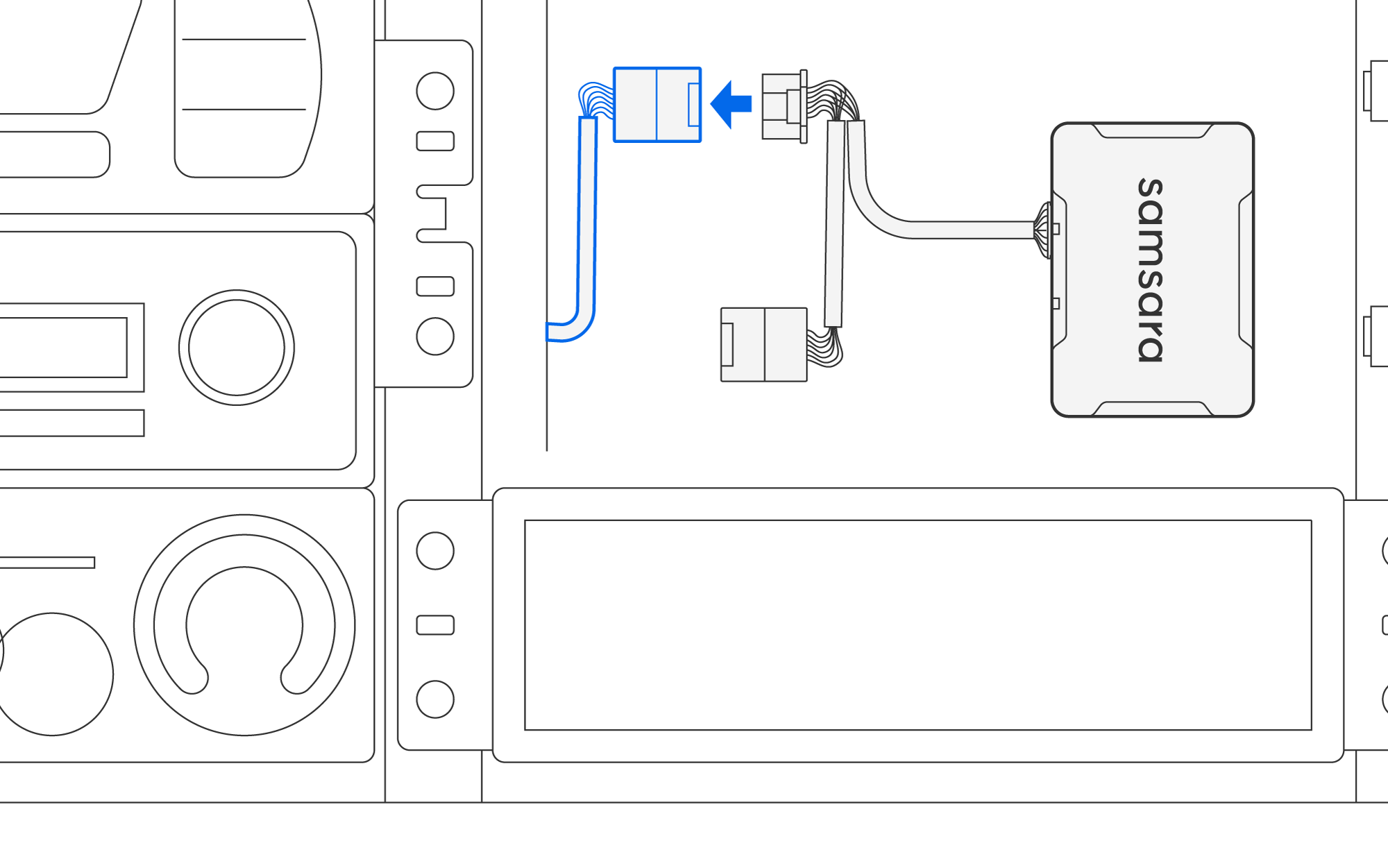

3. Connectez le Samsara CBL-VG-CIZU au connecteur J1939.

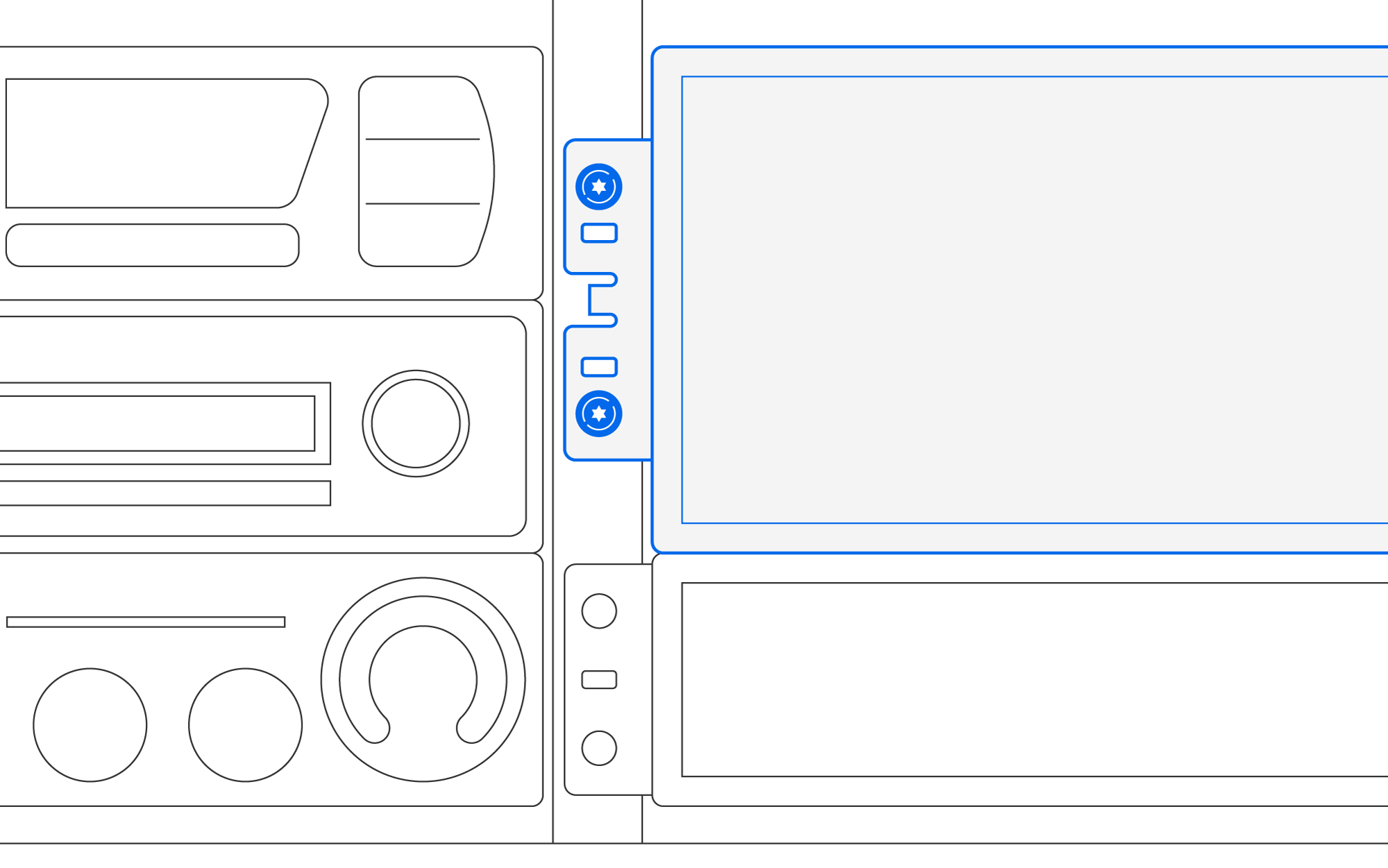

4. Réinstallez le vide-poche DIN et fixez les vis Torx.

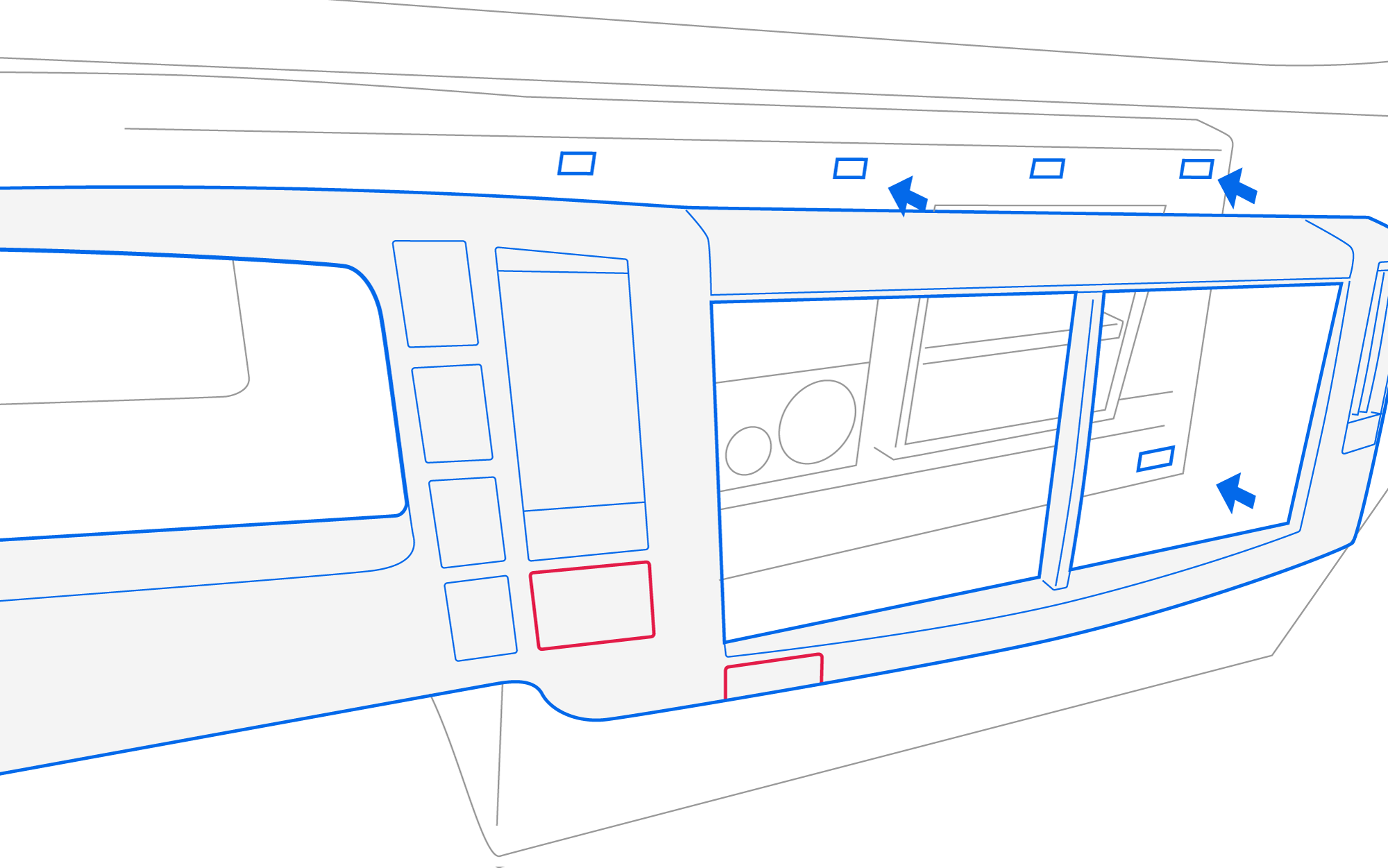

5. Rebranchez le connecteur des feux de détresse et réinstallez le cache du tableau de bord.

6. Procéder à connecter le VG.

Pour les véhicules circulant dans l’État de Californie: Suivez les instructions de cette étape pour fixer le connecteur séparateur en Y.

1. Avec le moteur éteint, recherchez le port de diagnostic du véhicule, généralement situé sur ou à proximité du panneau de protection côté conducteur.

   L'emplacement et le type de port varient selon le véhicule. L'image suivante montre un port J1939 à des fins de référence uniquement. Utilisez le port de diagnostic qui correspond à votre câble répartiteur Y.

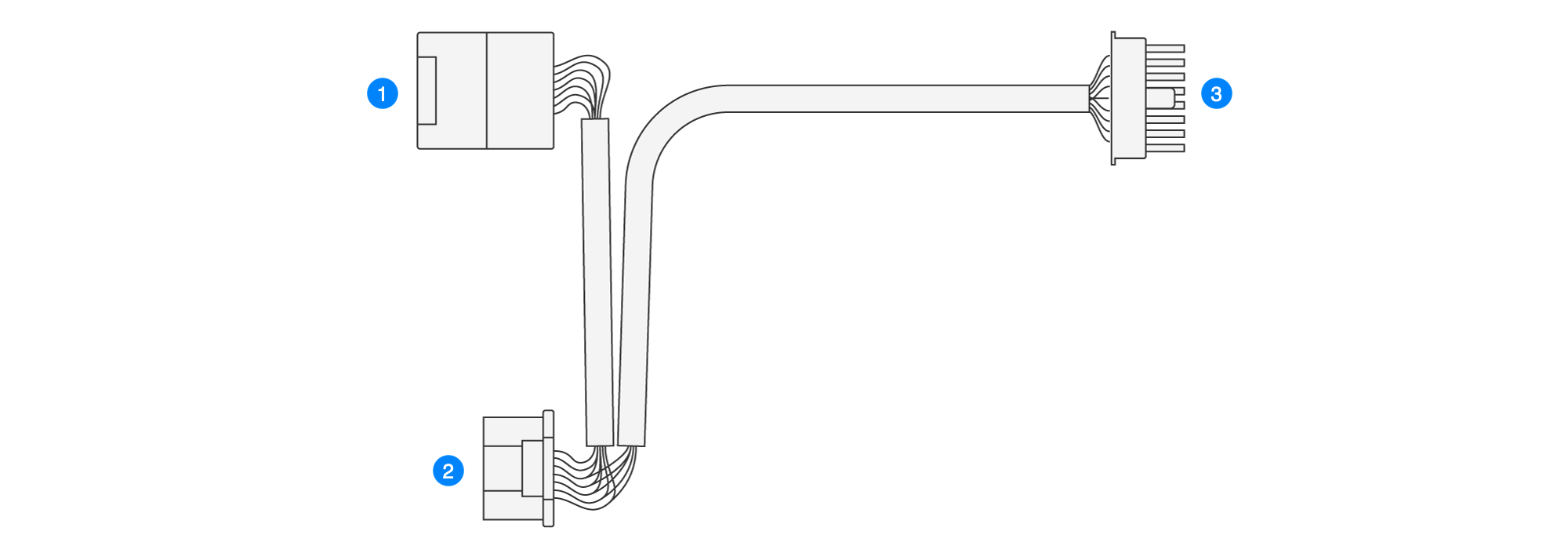

2. Utilisez un petit serre-câble étroit provenant du sac à câbles pour fixer le câble le plus court (qui comporte le connecteur de diagnostic de rechange) au câble principal. Placez l'attache-câble près du connecteur de diagnostic de rechange pour une fixation sécurisée.

   Le connecteur de diagnostic de rechange n'est pas utilisé pour ce type d'installation. Cependant, nous recommandons de conserver le support sur le connecteur de diagnostic de rechange pour permettre une certaine flexibilité dans les configurations futures.

3. Connectez le connecteur de diagnostic principal du câble Samsara au port de diagnostic du véhicule.

   L'emplacement et le type de port varient selon le véhicule. L'image suivante montre un port J1939 à des fins de référence uniquement. Utilisez le port de diagnostic qui correspond à votre câble répartiteur Y.

Branchez le connecteur de diagnostic/alimentation à 16 broches sur le boîtier télématique de véhicule. Vous entendrez un « clic » signalant qu'il est complètement inséré.

Allumez votre véhicule et vérifiez que le voyant du boîtier télématique de véhicule passe au vert. Cela peut prendre 1 à 3 minutes.

Si le voyant devient orange, assurez-vous de bien installer le boîtier télématique de véhicule dans une zone dotée d'une bonne connexion cellulaire.

Si le voyant devient bleu, éteignez votre véhicule et redémarrez-le avant de passer à l'étape suivante.

Si vous utilisez l'application Samsara Fleet pour configurer le boîtier télématique de véhicule, vous pouvez revenir à l'application pour vérifier l'installation une fois que le voyant est vert.

1. Assurez-vous d'avoir démarré le véhicule et attendez que tous les contrôles aient été effectués dans l'application.

2. Ajoutez les détails du véhicule, comme le numéro de la plaque d'immatriculation, dans l'application.

Branchez les connecteurs des câbles pour tous les accessoires applicables (appareils USB ou AUX à 8 broches).

Accédez aux ports des accessoires en retirant et en détachant correctement les cache-ports.

À l'aide des colliers de serrage étroits inclus dans la boîte du VG, fixez le câble d'alimentation et tous les câbles des appareils accessoires.

Fixez le câble d'alimentation et les câbles des accessoires à l'aide des colliers de serrage inclus dans le sac pour câbles.

Assurez-vous que le boîtier télématique de véhicule et tous les câbles ne se trouvent pas à proximité des pédales du véhicule, du système de direction et de toute autre pièce mobile.

Si vous rencontrez des problèmes lors de l'installation, rendez-vous sur le Centre d'aide Samsara. Vous y trouverez des solutions à la plupart des problèmes.
