Lorsque vous installez un AG52 ou un AG53 sur un équipement motorisé, vous utilisez l'interface d'alimentation de l'actif à l'aide du faisceau de câbles AG alimenté avec des entrées d'alimentation et auxiliaires (pour les heures de moteur). Une fois connectée à l’alimentation électrique, le boîtier télématique d’actifs fonctionnera en temps réel. Si l'alimentation n'est pas disponible à partir de l'actif, l'AG s'alimentera à partir de la batterie interne en mode d'économie d'énergie. L'AG peut fonctionner sur une batterie interne jusqu'à 12 mois.
Examinez la Matrice de câbles d'équipement et de fourgon sec pour les boîtiers télématiques d'actifs motorisés (AG) afin de vous assurer que vous obtenez le câble approprié pour votre configuration.
Lors de l'installation d'un AG52 ou AG53 sur un équipement motorisé à l'aide du câble CBL-AG-BEQP, vous pouvez surveiller un équipement avec deux entrées numériques. Pour installer l'AG52/AG53 sur un équipement motorisé à l'aide de CBL-AG-BEQP :
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Coupez l’alimentation de l’équipement.
-
Sélectionnez l'emplacement de montage souhaité.
-

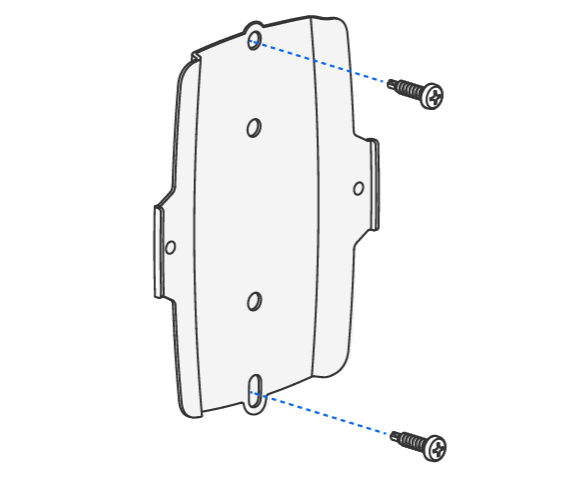

Fixez le support de montage à la surface de montage en utilisant l'une des méthodes suivantes :
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-

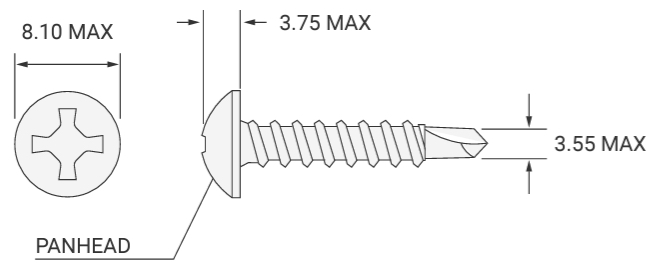

Vis autoperceuses : Utilisez les vis autoperceuses n°6 fournies.
-

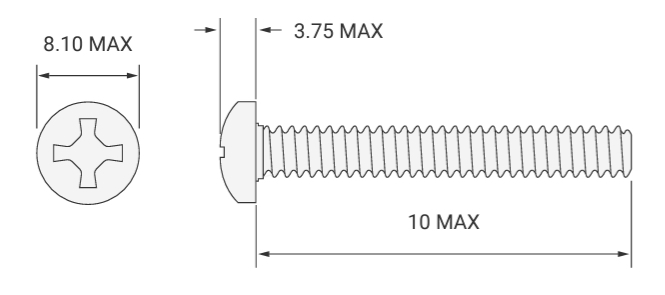

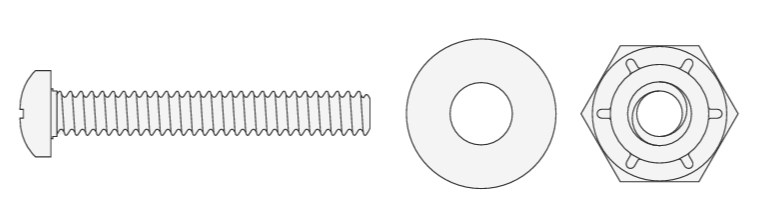

Vis mécaniques : Percez des trous traversants pour le support de montage et fixez-le à l'aide des vis mécaniques 6-32, des rondelles et des contre-écrous fournis.
-
-

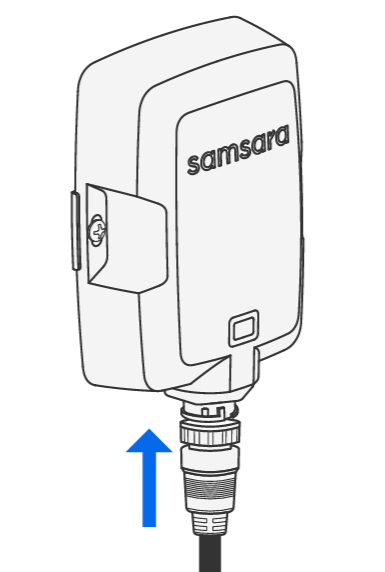

Branchez le câble sur l'AG et tournez-le pour verrouiller.
-
Montez l'AG sur le support en suivant les instructions du tableau suivant. Les instructions varient en fonction de votre scénario d'installation (emplacement standard ou dangereux).
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
Instructions de montage sur emplacement standard
Instructions de montage pour emplacements dangereux

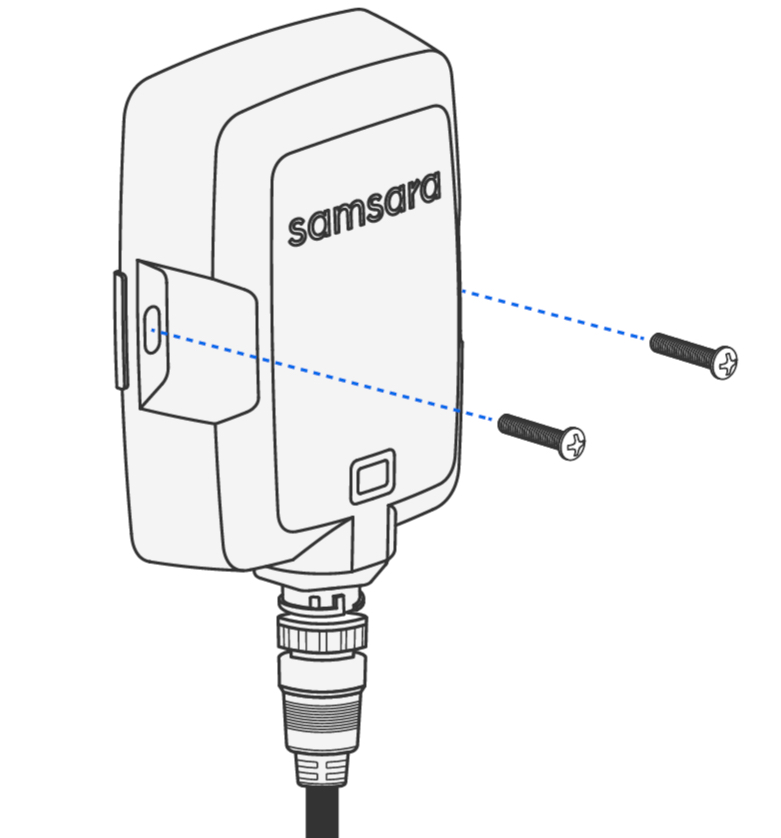

Montez l'AG directement sur le support.

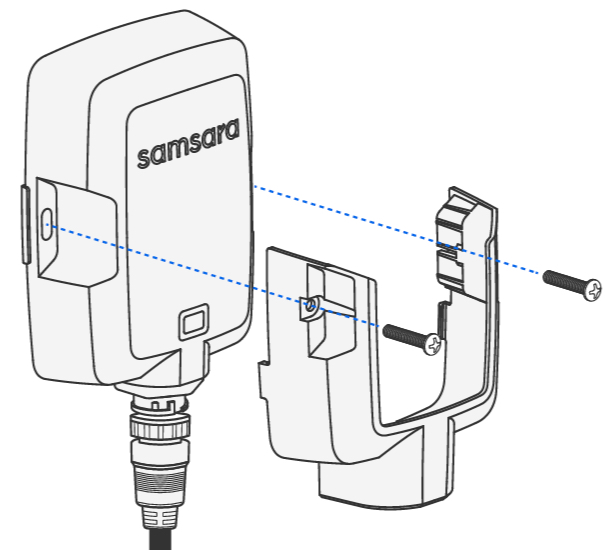

Tout d'abord, fixez le couvercle à l'AG, puis montez l'AG sur le support.
-

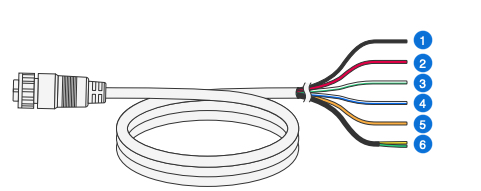

Connectez les fils à l'autre extrémité du câble à l'équipement en utilisant le brochage suivant comme guide. Bouchez tous les fils inutilisés.
Fil
Instructions
Sol (noir)
À l'aide d'un multimètre, vérifiez un point de terre tel qu'un goujon ou un boulon métallique qui entre en contact direct avec le châssis métallique.
Source d'alimentation (rouge)
Connectez-vous à une source d'alimentation à clé, telle qu'un compteur horaire ou, pour les moteurs à combustion interne, un pressostat d'huile.
Pour les installations dangereuses : Câblez les fusibles 2A inclus entre le câble et la source d'alimentation.
Entrée 1 (vert/blanc)
Connectez-vous à l'entrée pour suivre les heures de fonctionnement, comme un compteur horaire ou un pressostat d'huile.
Entrée 2 (bleu/blanc)
Connectez-vous à l'entrée pour suivre la productivité ou les alertes, comme un solénoïde hydraulique sur un chargeur à bande.
Sortie (orange)
Réservé pour une utilisation future.
CAN Lo (vert) / CAN Hi (jaune)
Pour AG26 uniquement – non pris en charge.
-
Allumez l’alimentation de l’équipement.
-
(Facultatif) Utilisez les colliers de serrage fournis pour vous assurer que le câble n’entrave pas l’activité.
-
Finalisez l’opération sur le Configuration de l’appareil AG52/AG53.
-
Vérifiez que la connexion a réussi sur le tableau de bord Samsara (Aperçu > Actifs > Équipement).
Lors de l'installation d'un AG52 ou AG53 sur un équipement motorisé à l'aide d'un câble CBL-AG-BPWR, vous pouvez surveiller l'équipement avec une seule entrée numérique. Pour installer l'AG52/AG53 sur un équipement motorisé à l'aide de CBL-AG-BPWR :
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Choisissez un emplacement pour l’installation en fonction du type d’actif et du cas d’utilisation.
-
Fixez le support de montage à la surface de montage en utilisant l'une des méthodes suivantes :
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-
Vis autoperceuses : Utilisez les vis autoperceuses n°6 fournies.
-
Vis mécaniques : Percez des trous traversants pour le support de montage et fixez-le à l'aide des vis mécaniques 6-32, des rondelles et des contre-écrous fournis.
-
-
Branchez le câble sur l'AG et tournez-le pour verrouiller.
-
Montez l'AG sur le support en suivant les instructions du tableau suivant. Les instructions varient en fonction de votre scénario d'installation (emplacement standard ou dangereux).
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
Instructions de montage sur emplacement standard
Instructions de montage pour emplacements dangereux
Montez l'AG directement sur le support.
Tout d'abord, fixez le couvercle à l'AG, puis montez l'AG sur le support.
-
Reliez les câbles situés à l’autre extrémité du câble au connecteur :
-
Connectez le fil blanc (terre) à la borne négative.
-
Pour fournir une alimentation continue à l'AG, connectez le Bleu fil (ABS/Puissance constante) à 9-31 VDC. Alternativement, pour alimenter l'AG uniquement lorsque l'équipement est sous tension, connectez le Bleu fil à l'alimentation commutée.
-
Boucher le fil inutilisé Brun (feux avant/arrière).
-
(Facultatif) Pour suivre le statut numérique de l’actif, comme les heures de fonctionnement moteur automatiques en utilisant l’allumage ou pour suivre d’autres statuts numériques, connectez le fil vert/blanc (entrée 0) à la source souhaitée. Protégez l’extrémité de tout câble inutilisé.
Pour vérifier la compatibilité des composants électroniques, consultez la fiche de données de l’AG52 (PDF).
-
Protégez les extrémités des câbles non utilisés.
-
-
(Facultatif) Utilisez les colliers de serrage fournis pour vous assurer que le câble n’entrave pas l’activité.
-
Finalisez l’opération sur le Configuration de l’appareil AG52/AG53.
-
Vérifiez que la connexion a réussi sur le tableau de bord Samsara (Aperçu > Actifs > Équipement).
Note
Si vous voyez une erreur de câble lors de l’installation du boîtier télématique pour actifs avec l’application d’installation, déconnectez puis reconnectez le câble au boîtier télématique pour actifs. Ensuite, assurez-vous que le câble est correctement aligné avec le connecteur à 7 voies et bien verrouillé sur le boîtier.
