Pour les véhicules circulant dans l'État de Californie : Suivez ces étapes pour fixer le câble en Y.
Note
Dans certains cas, les règlements de l'État de Californie peuvent interdire l'installation d'un câble séparateur en Y si cela implique de déplacer le connecteur de diagnostic embarqué. Utilisez les instructions suivantes pour brancher le faisceau sans déplacer le connecteur de diagnostic.
-
Si votre câble est fourni avec des supports d'adaptation, fixez le support de montage compatible au noyau du connecteur de diagnostic de rechange. Consultez Supports de montage pour le connecteur de diagnostic de rechange pour confirmer le support correspondant à votre véhicule.
-

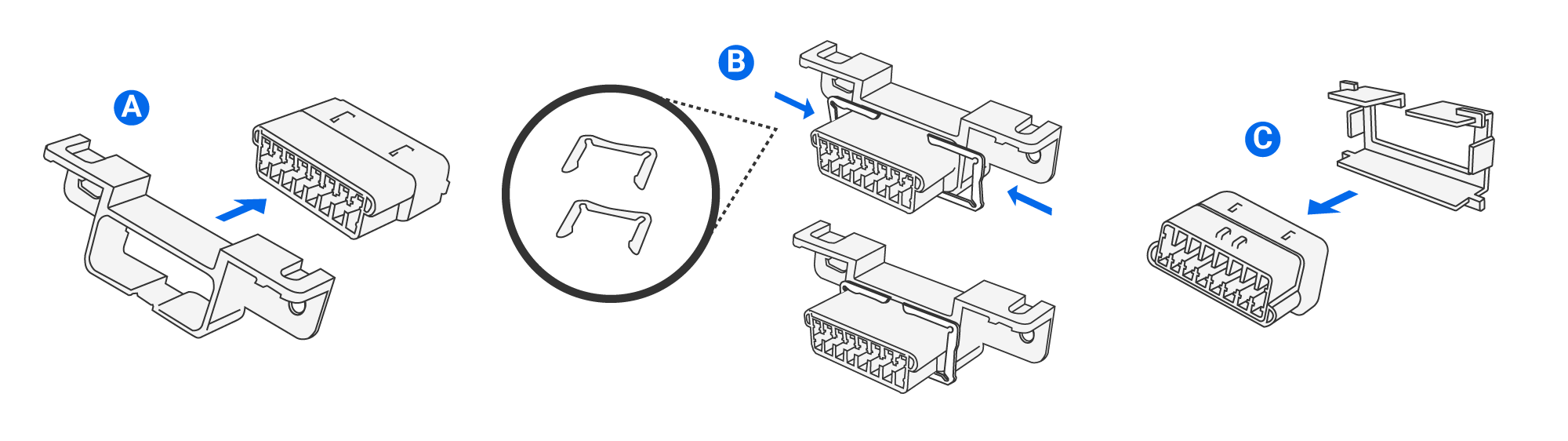

Pour les supports 1 et 2 et 4 à 8, faites glisser le noyau du connecteur dans le support de montage par l'arrière, comme indiqué.
-
Fixez ensuite le support de montage en place à l'aide des attaches métalliques fournies. Les attaches métalliques se verrouilleront en position une fois installées correctement.
-
Pour le support 3, faites glisser le noyau du connecteur dans le support de montage par l'avant, comme indiqué. Les pattes latérales du support s'enclencheront solidement sur le connecteur une fois installées correctement.
-
-
Avec le moteur arrêté, recherchez le port de diagnostic du véhicule, généralement situé sur ou à proximité du panneau de protection côté conducteur.

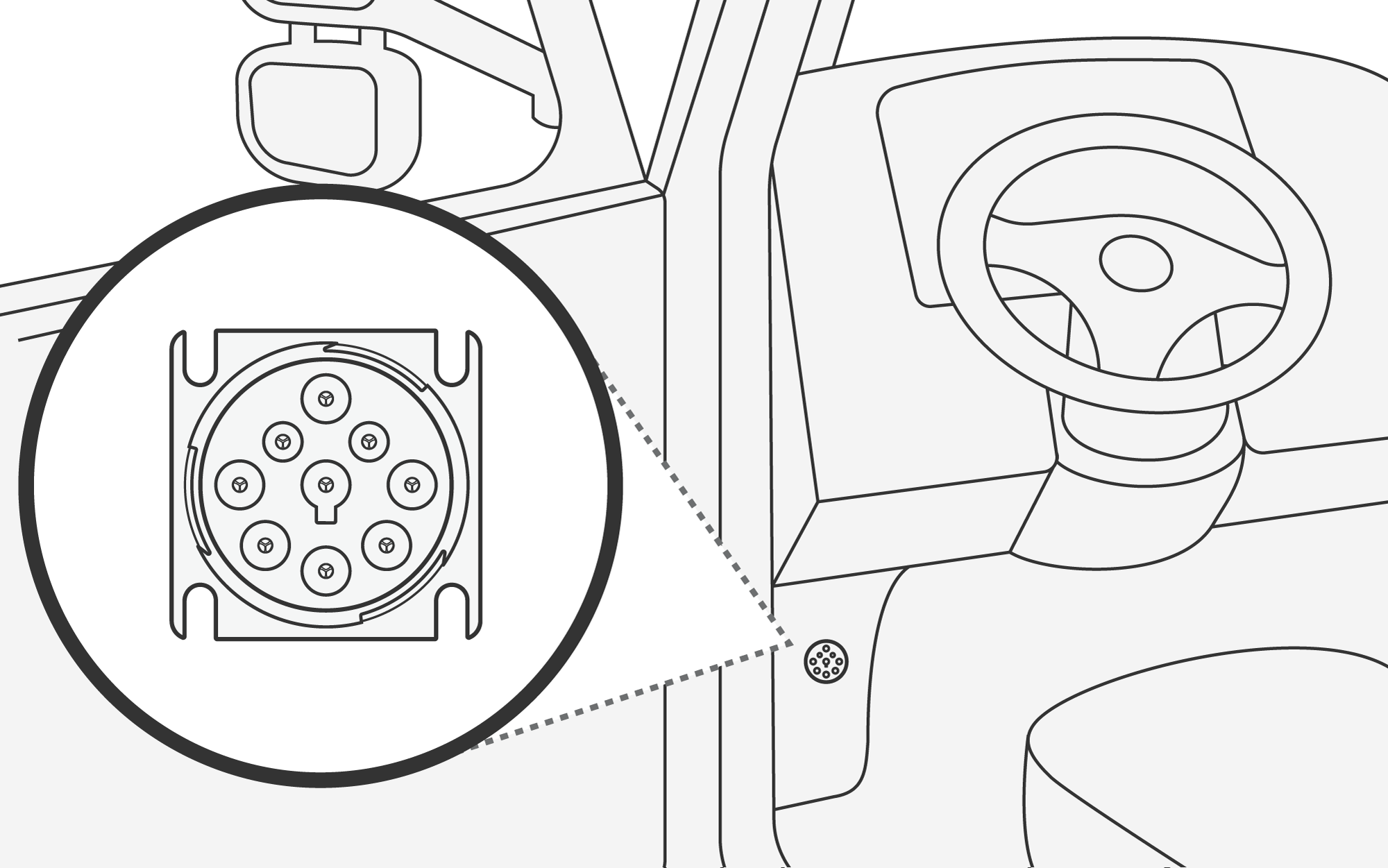

L'emplacement et le type de port varient selon le véhicule. L'image suivante montre un port J1939 à des fins de référence uniquement. Utilisez le port de diagnostic qui correspond à votre câble répartiteur Y.
-

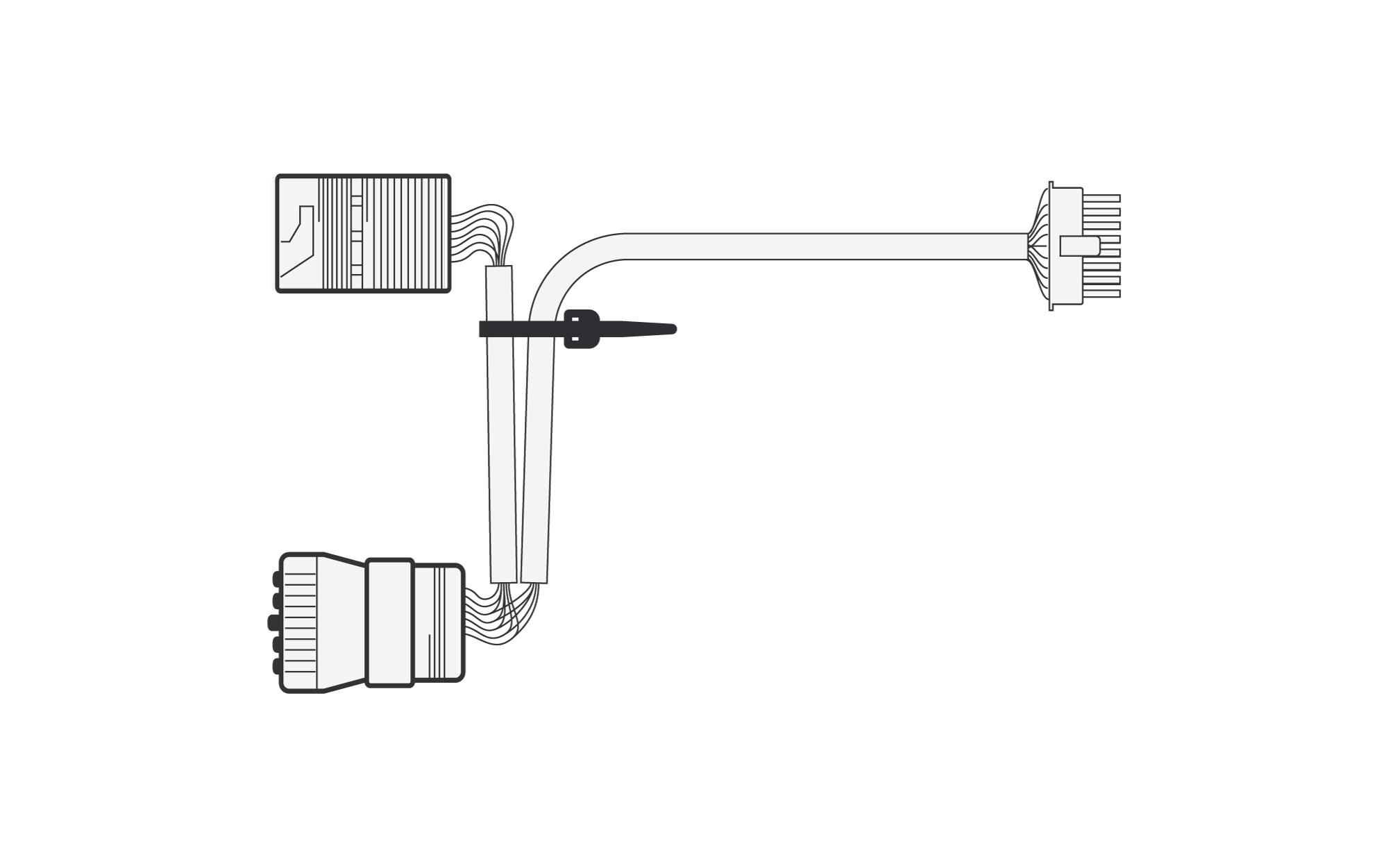

Utilisez un petit serre-câble étroit provenant du sac à câbles pour fixer le câble le plus court (qui comporte le connecteur de diagnostic de rechange) au câble principal. Placez l'attache-câble près du connecteur de diagnostic de rechange pour une fixation sécurisée.
Le connecteur de diagnostic de rechange n'est pas utilisé pour ce type d'installation. Cependant, nous recommandons de conserver le support sur le connecteur de diagnostic de rechange pour permettre une certaine flexibilité dans les configurations futures.
-

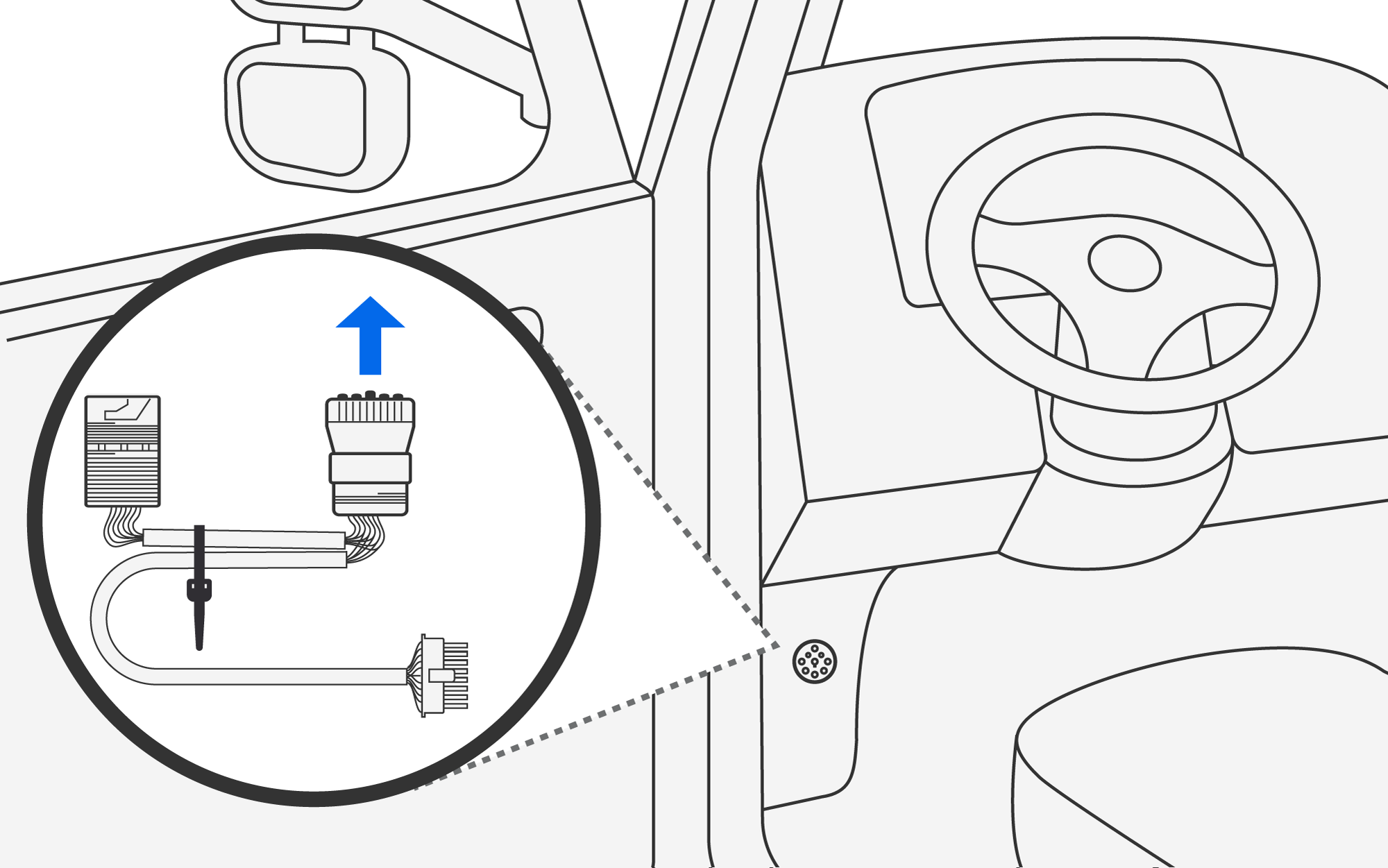

Connectez le connecteur de diagnostic principal du câble Samsara au port de diagnostic du véhicule.
-
Retournez au guide d'installation pour continuer à brancher le câble Samsara dans le VG.

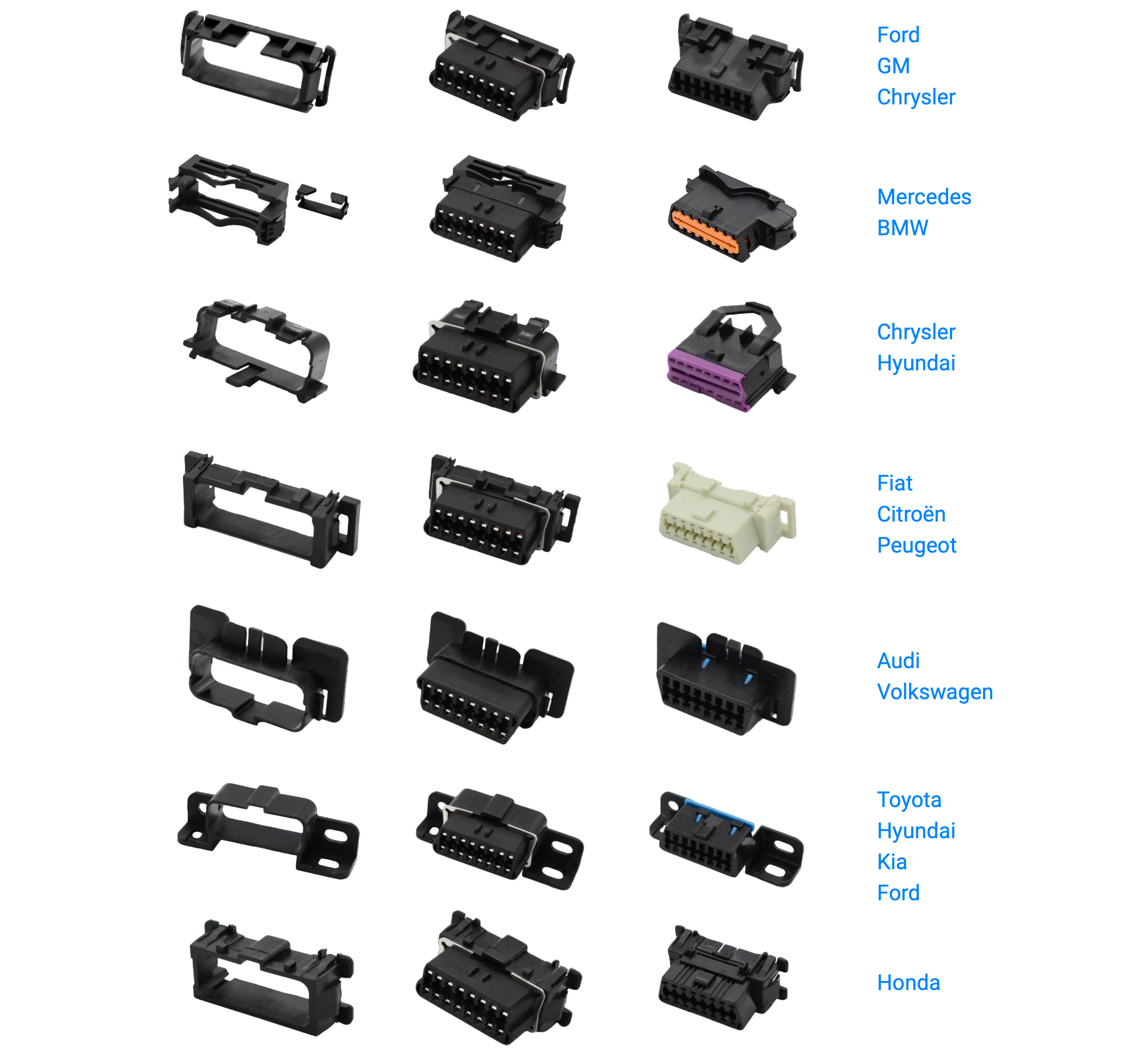

Selon le type de véhicule, le port de diagnostic embarqué de rechange sur le câble Samsara doit être accouplé à un support de montage. Reportez-vous à l'image suivante pour confirmer le support de montage qui convient pour votre type de véhicule. De gauche à droite, l'image montre le support de montage autonome, à quoi il ressemble avec le noyau assemblé, et le support auquel il s'associe.
