Utilisez ce flux de travail pour installer le boîtier télématique de véhicule (VG54 ou VG55) avec le câble accessoire ACC-RS232.

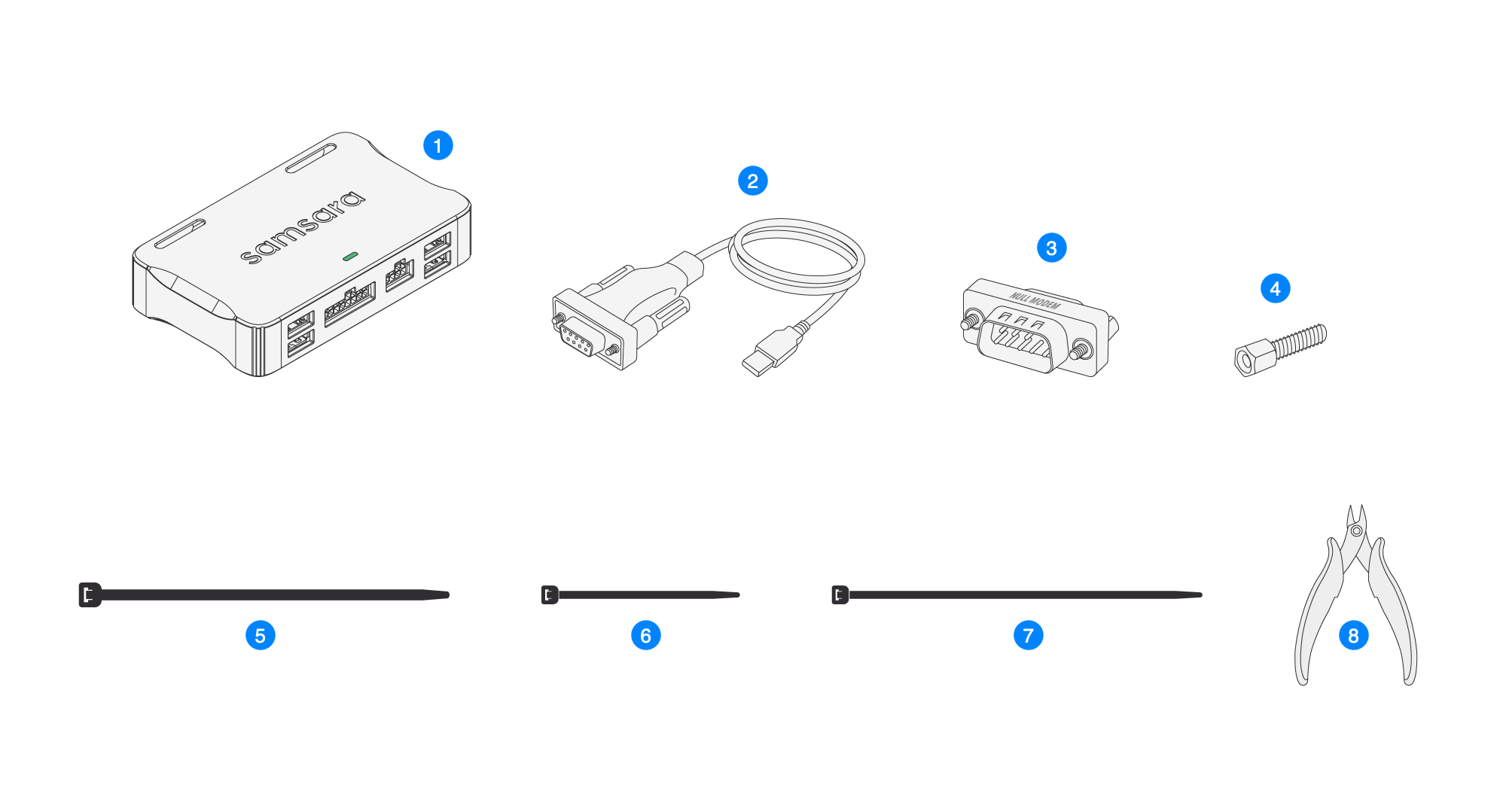

Matériel requis
Quantité |
Description |
|
---|---|---|
|
1 |
Boîtier télématique de véhicule |
|
1 |
Câble d'accessoire (varie selon le type de véhicule) |
|
1 |
Adaptateur pour connecteur RS232 |
|
2 |
Entretoises de connecteur RS232 |
|
2 |
Attaches de câble longues et larges (sac de câble) |
|
2 |
Attaches de câble courtes et étroites (sac à câbles) |
|
2 |
Attaches de câble longues et étroites (boîte VG) |
|
1 |
Couteaux affleurants (non fournis) |
Connectez le câble :
-
Assurez-vous qu'un boîtier télématique de véhicule Samsara est déjà connectée au véhicule.
Si un boîtier télématique n'est pas déjà connectée, installez un boîtier télématique conformément aux instructions d'installation du câble d'alimentation de boîtier télématique spécifique au véhicule.
-
Configurez l'extrémité série de l'accessoire ACC-RS232 de manière appropriée pour votre installation particulière :
Vous pouvez éventuellement :
-

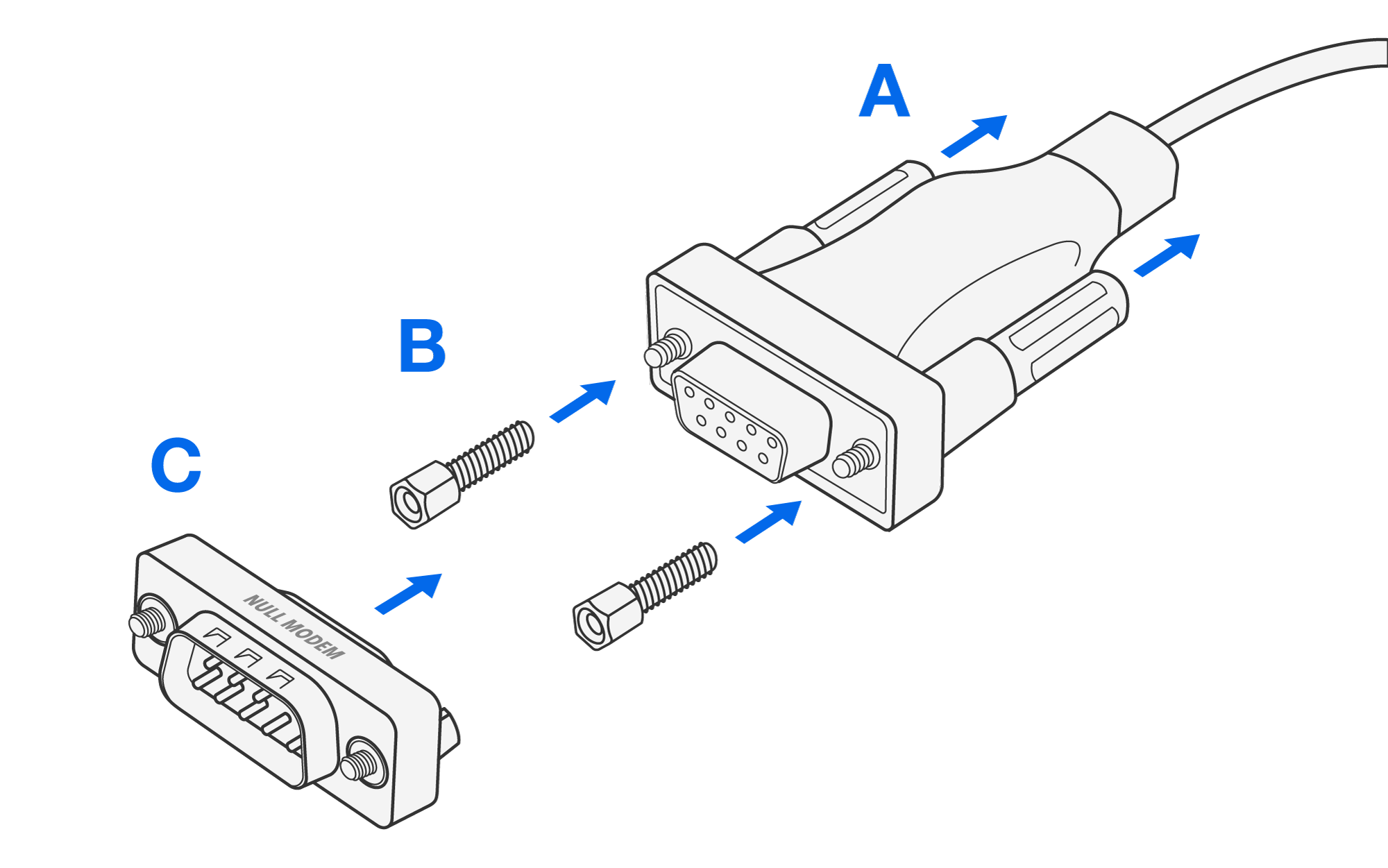

(A) Retirez les vis et (B) installez les entretoises fournies pour permettre l'accouplement à un connecteur série avec des vis intégrées.
-
(C) Fixez l'adaptateur null modem inclus pour permettre l'accouplement à un connecteur série femelle.
-
-

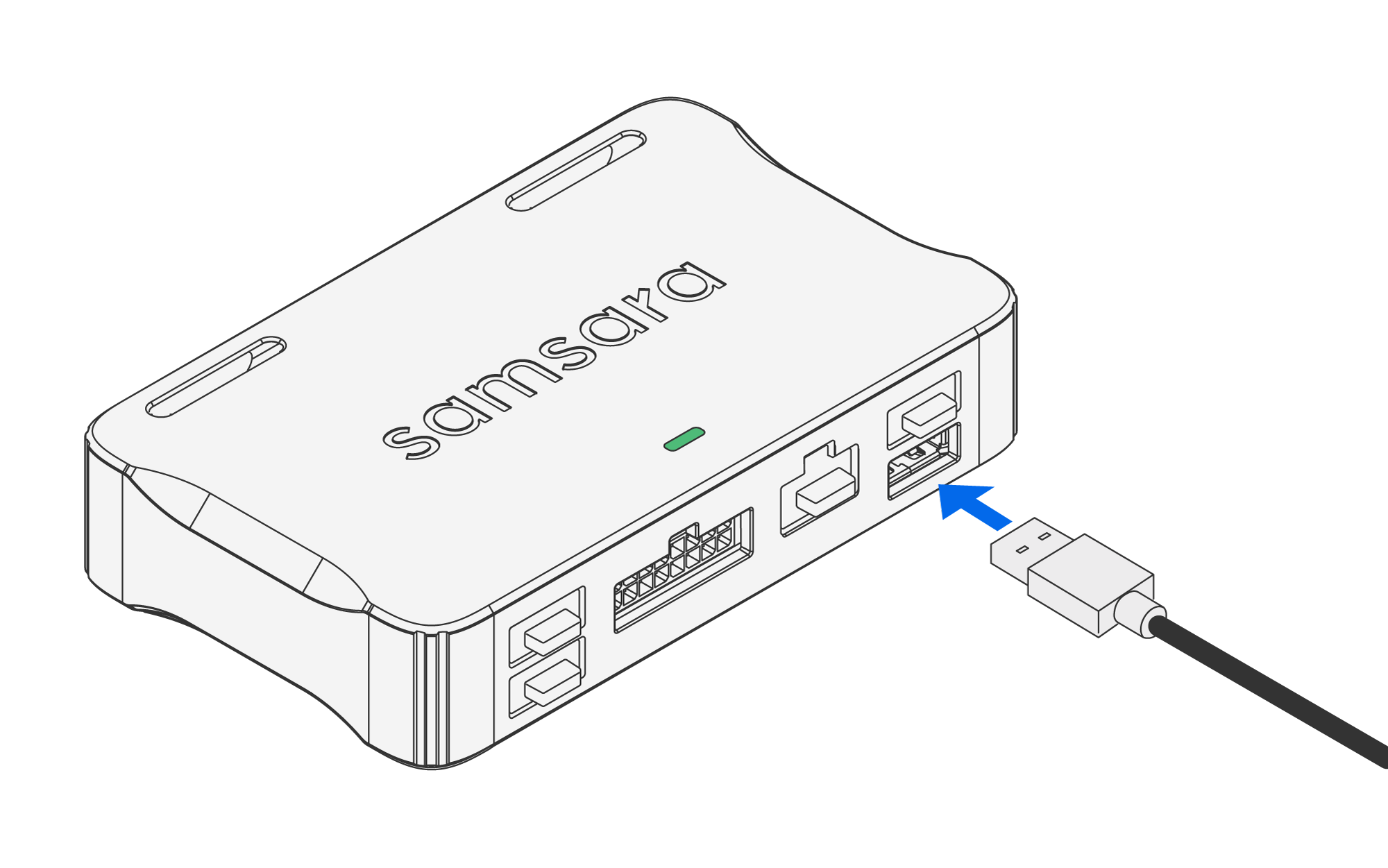

Connectez le câble USB sur Samsara au boîtier télématique.
Accédez au port de l'appareil accessoire en retirant et en jetant correctement l'un des caches de port.
-

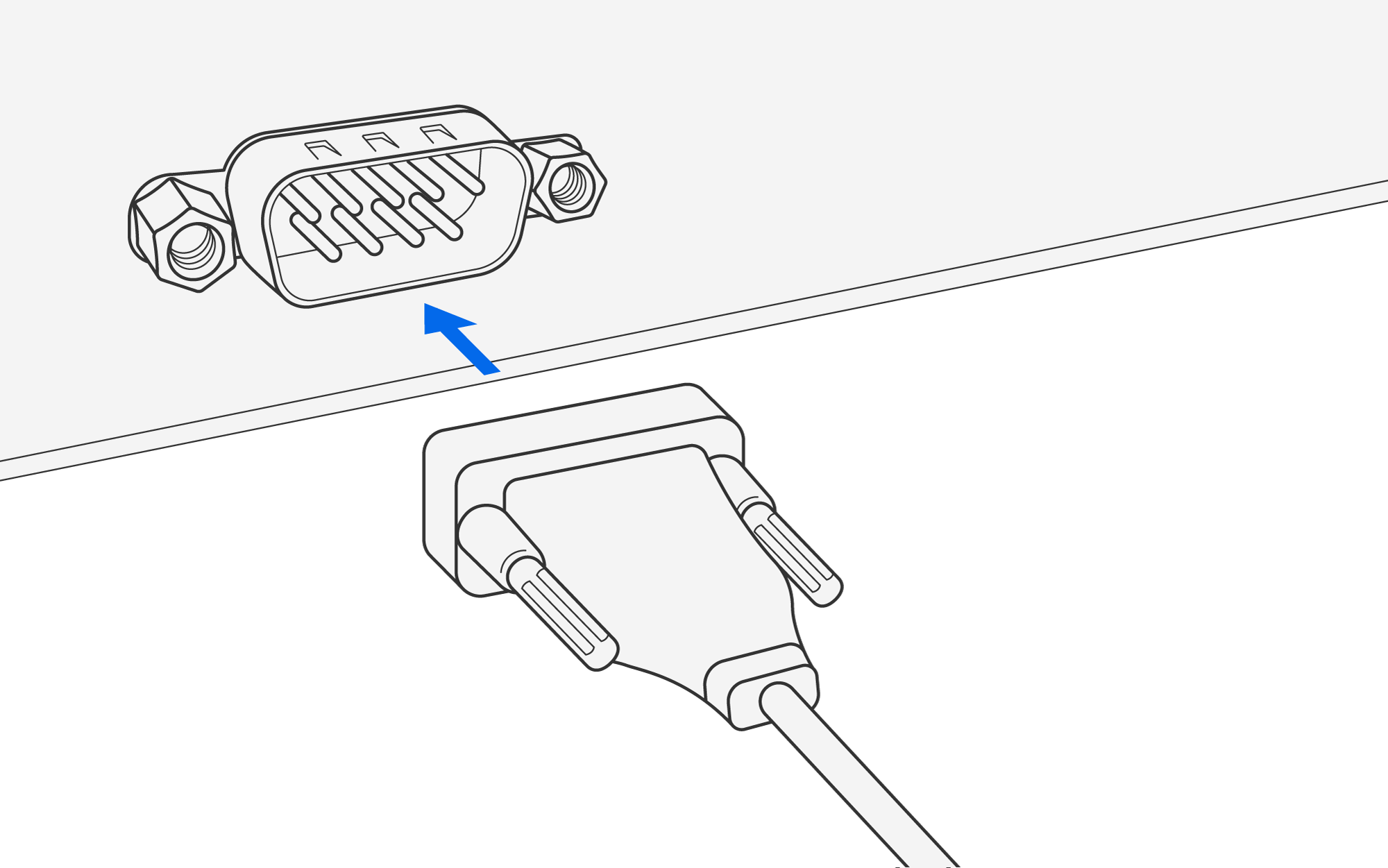

Fixez l'extrémité série de l'accessoire ACC-RS232 à votre accessoire de port série.
Pour en savoir davantage sur les scénarios d'installation RS-232 particulières, consultez le site Web https://www.samsara.com/rs232.
-
Si vous rencontrez des problèmes lors de l'installation, visitez le Centre d'aide Samsara, où vous trouverez des solutions à la plupart des difficultés.
Ce guide d'installation contient de l'information typique particulière aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et n'est donné que à titre indicatif. Consultez les lois et les ordonnances locales en vigueur pour connaître les éventuelles restrictions d'installation. Il incombe à l'installateur de se conformer à toutes les lois et les ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange d'un tiers avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec les produits et/ou services de tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services de tiers.
N'installez pas le matériel lorsque le véhicule n'est pas sécurisé ou lorsqu'il est en marche, sauf si le guide d'installation vous demande de mettre le véhicule en marche. N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou que vous utilisez le véhicule. N'installez pas ce matériel à un endroit qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule, ou à proximité des panneaux des coussins gonflables ou dans le rayon d'action d'un coussin gonflable.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut exploser s'il est placé à proximité de matériaux inflammables ou dangereux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez jamais les condensateurs de ce matériel.
Soyez toujours attentif à ce qui vous entoure, conduisez prudemment et respectez le code de la route et les conditions de conduite en tout temps. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. Le matériel et le logiciel associé peuvent ne pas fonctionner comme prévu en fonction de l'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs.
Conservez ce matériel entre -40°C et 85°C (-40°F et 185°F). Ne pas conserver ce matériel dans la plage de température spécifiée peut entraîner des risques pour la sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer dʼinterférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences susceptibles dʼoccasionner un fonctionnement non souhaité.
Cet appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes :
(1) l’appareil ne doit pas produire de brouillage; et (2) l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers généraux. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter ce(s) produit(s) aux points de collecte désignés où il(s) sera (seront) accepté(s) gratuitement. |
