Utilisez ce flux de travail pour installer le boîtier télématique de véhicule VG55 avec le câble de diagnostic CBL-VG-CTSLAXS-18.

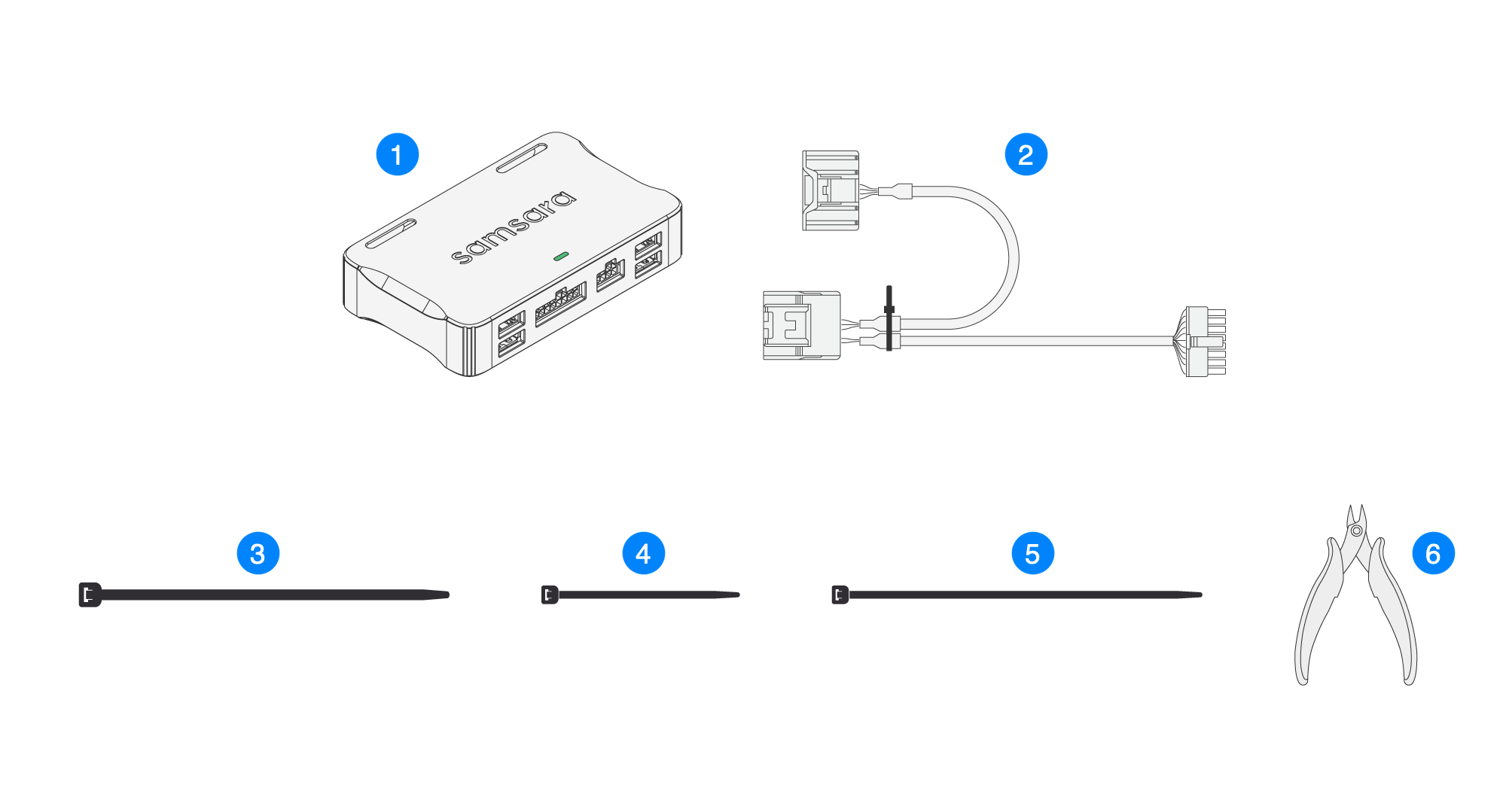

Matériel requis
|
Quantité |
Description |
|
|---|---|---|
|
|
1 |
Boîtier télématique de véhicule |
|
|
1 |
Câble de diagnostic (varie selon le type de véhicule) |
|
|
2 |
Attaches de câble longues et larges (sac à câbles) |
|
|
2 |
Attaches de câble courtes et étroites (sac à câbles) |
|
|
2 |
Attaches de câble longues et étroites (sac à câbles) |
|
|
1 |
Couteaux affleurants (non fournis) |

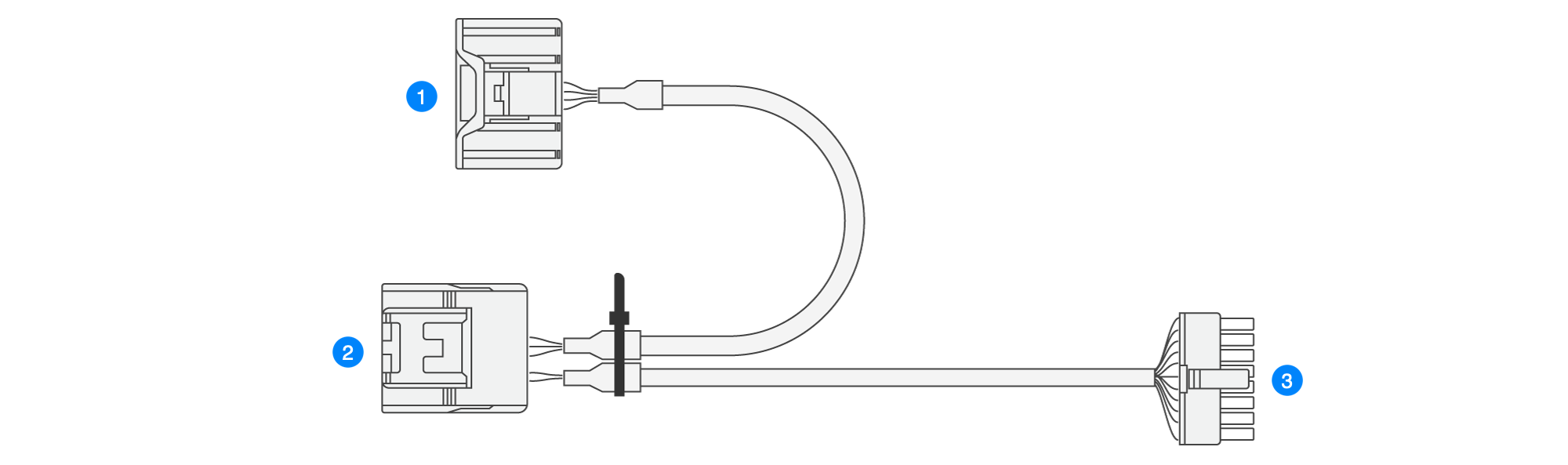

Câble de diagnostic CBL-VG-CTSLAXS-18
|
Description |
|
|---|---|
|
|
Connecteur de diagnostic de rechange |
|
|
Connecteur de diagnostic principal |
|
|
Connecteur de boîtier télématique |
Installez le VG55 :
-
Si vous ne l’avez pas déjà fait, activez l’appareil dans le Samsara dashboard à l’aide de l’une des méthodes suivantes :
-
Visitez le site https://nuage.samsara.com/activate ou cliquez sur le lien figurant dans le courriel d'
expédition de la commande. -
Activez votre appareil avec l'Samsara Fleet App (voir Streamline Hardware Installation with the Samsara Fleet App). Vous pouvez également confirmer la compatibilité du câble avec votre véhicule en balayant ou en saisissant manuellement le NIV du véhicule.
-
-

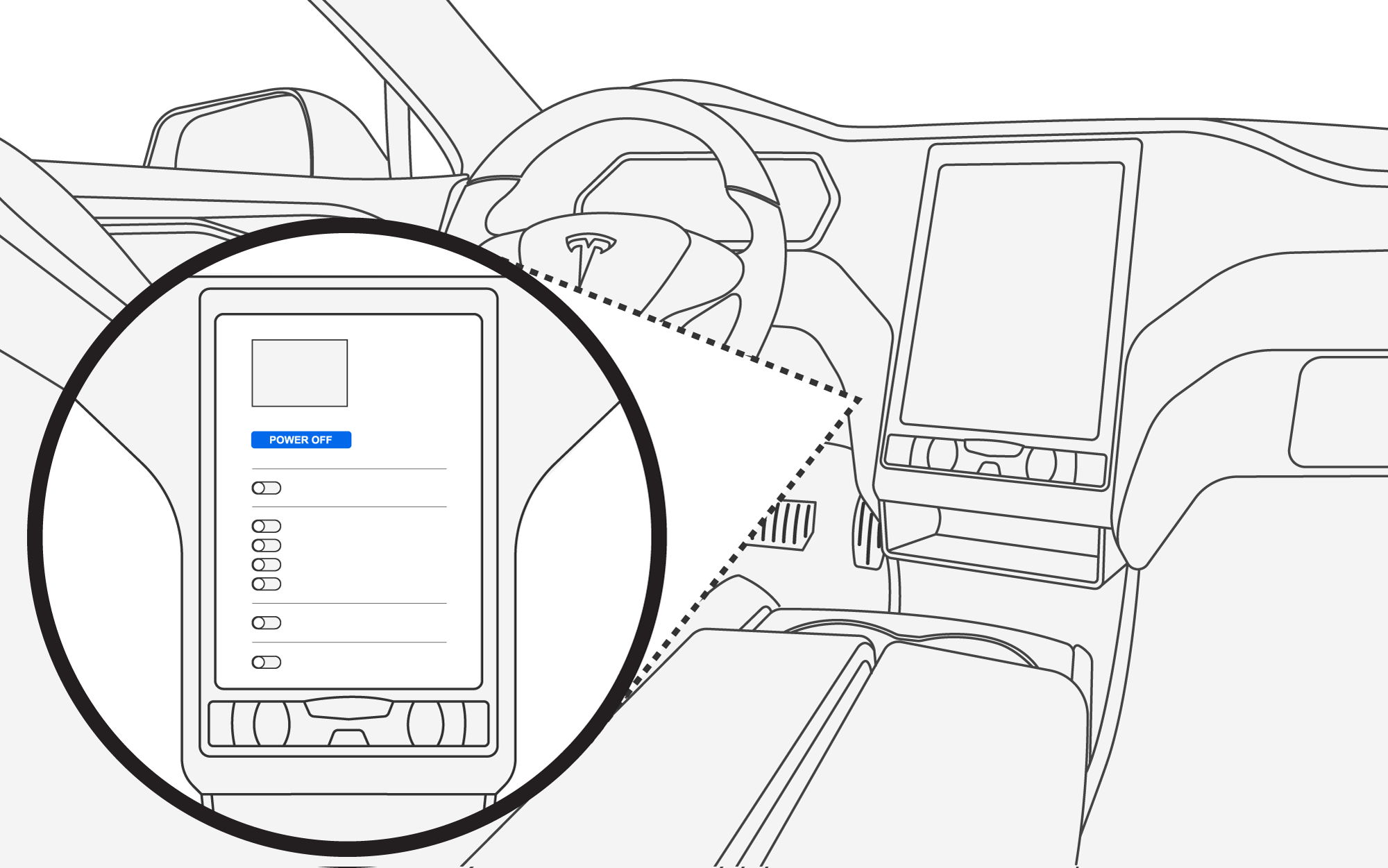

Préparez l'installation en ouvrant les portes nécessaires pour accéder au tableau de bord avant afin d'éteindre la voiture.
Le véhicule doit être hors tension pendant toute la durée de l'installation.
-

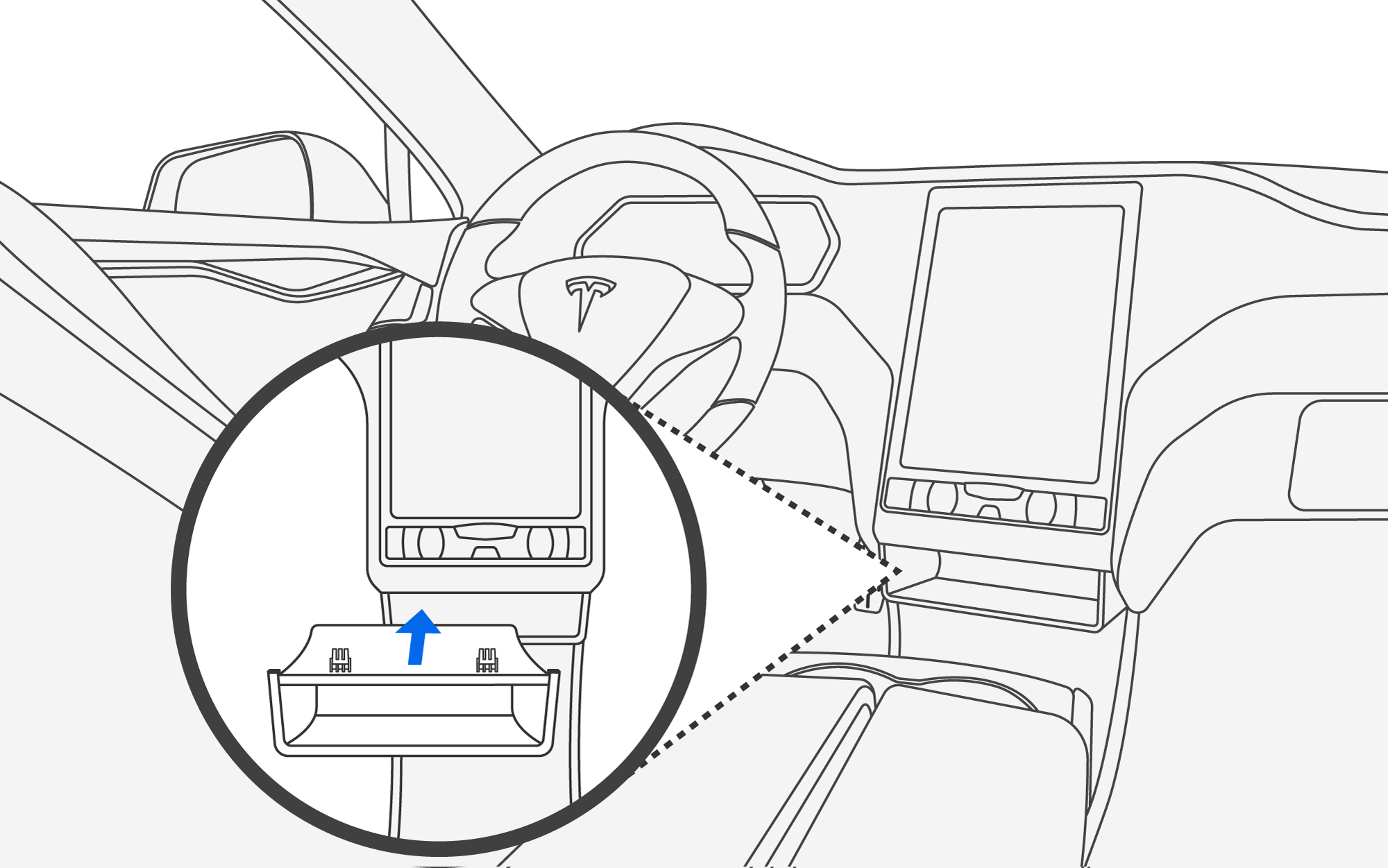

Localisez le port de diagnostic embarqué du véhicule derrière le plateau de rangement situé sous l'écran tactile central. Détachez le plateau de rangement en toute sécurité en appuyant sur celui-ci.
-

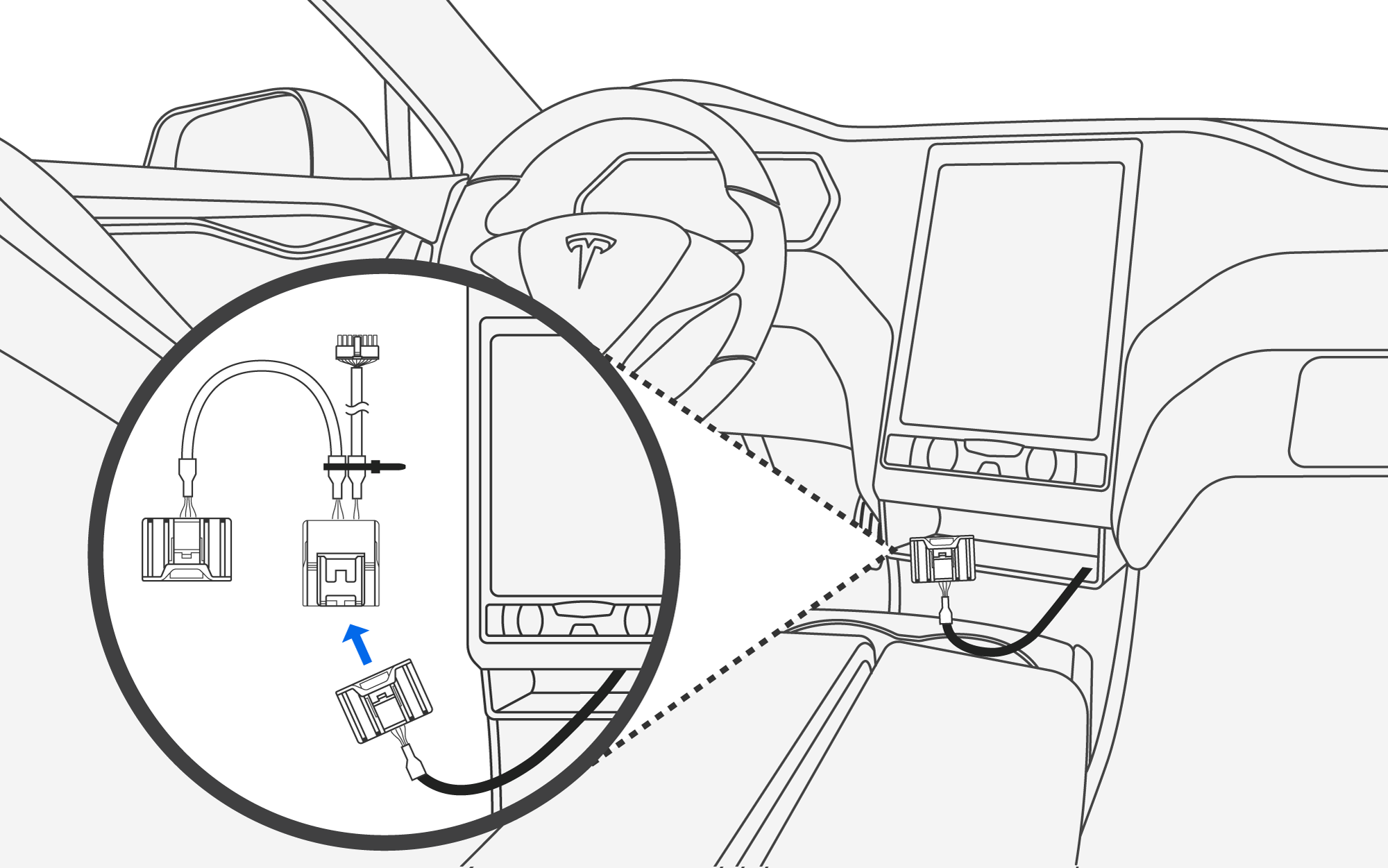

Connectez le câble Samsara.
Les diagnostics moteurs du véhicule demeurent accessibles via le port déconnecté.
-

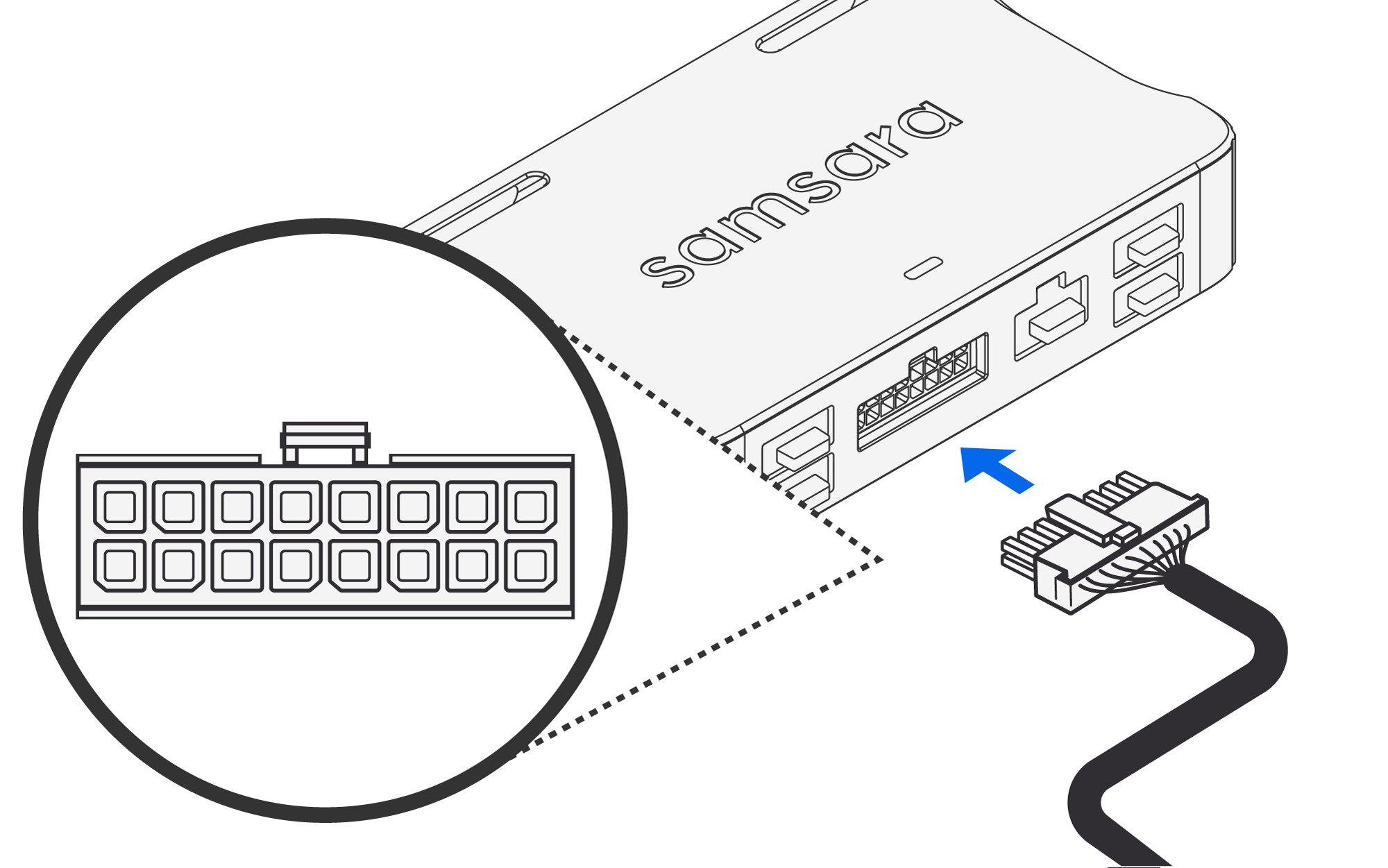

Branchez le connecteur pour diagnostics moteurs/alimentation à 16 broches sur le boîtier VG. Vous entendrez un clic lorsqu'il sera complètement inséré.
-
Mettez votre véhicule en marche et assurez-vous que le voyant du boîtier VG tourne au vert, ce qui peut prendre 1 à 3 minutes.
Note
Le voyant lumineux peut initialement s'afficher en vert, mais ensuite changer de couleur temporairement (par exemple, lorsque le boîtier VG se connecte, mais télécharge et installe ensuite une mise à jour).
Si le voyant devient orange, assurez-vous que vous installez le boîtier VG dans une zone avec une bonne réception cellulaire.
Si le voyant devient bleu, éteignez votre véhicule et rallumez-le avant de passer à l'étape suivante.
-
Si vous utilisez le site Web Samsara Fleet App pour configurer le boîtier VG, vous pouvez revenir à l'application pour vérifier l'installation une fois que le voyant devient vert.
-
Assurez-vous que le véhicule est en marche et attendez que tous les suivis de l'application soient réussis.
-
Ajoutez les détails du véhicule, comme le numéro de la plaque d'immatriculation, dans l'application.
-
-
Branchez les connecteurs de câble pour tous les accessoires applicables (appareils USB ou AUX à 8 broches).
Accédez aux ports des appareils accessoires en retirant les couvercles des ports et en les mettant correctement au rebut.
-
Fixez le boîtier VG connecté dans une position sécurisée.
Astuce
Assurez-vous que le boîtier VG est bien fixé au véhicule à l'aide des attaches autobloquantes étroites fournies dans la boîte du boîtier VG. Un boîtier mal fixé peut entraîner des détections d'événements graves incohérentes. Si possible, évitez d'entourer le boîtier VG de pièces métalliques, car cela pourrait nuire à la connectivité sans fil ou GPS.
-
Fixez le câble d'alimentation et les câbles des appareils accessoires à l'aide des attaches autobloquantes incluses dans le sac de câbles.
Astuce
Évitez d'enrouler les câbles d'alimentation et de l'appareil autour du boîtier télématique. Évitez de recourber excessivement les câbles.
-

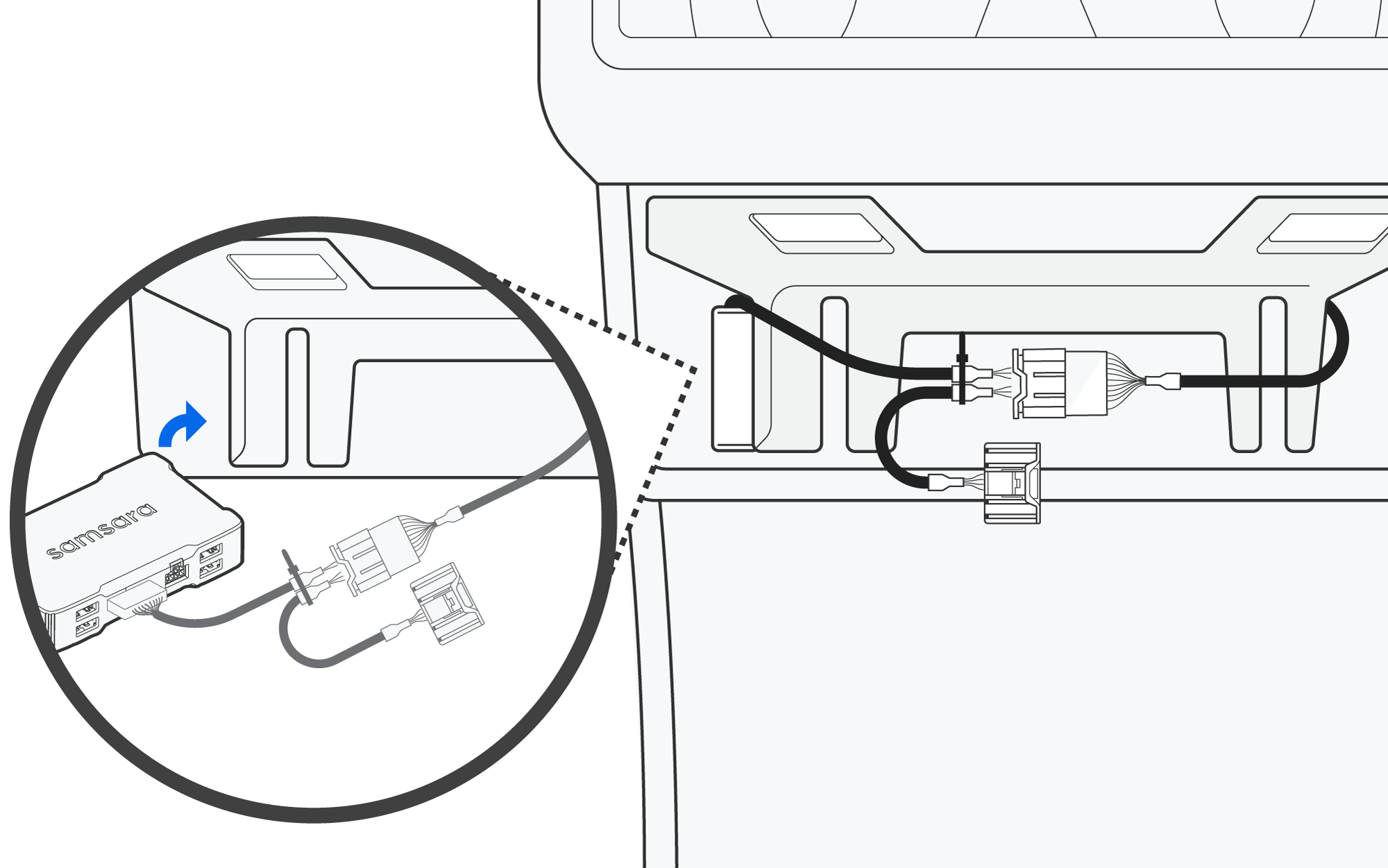

Insérez le boîtier télématique dans le côté gauche du compartiment et assurez-vous que le câble est entièrement plié à l'intérieur de la cavité pour faire place au plateau de rangement.
-

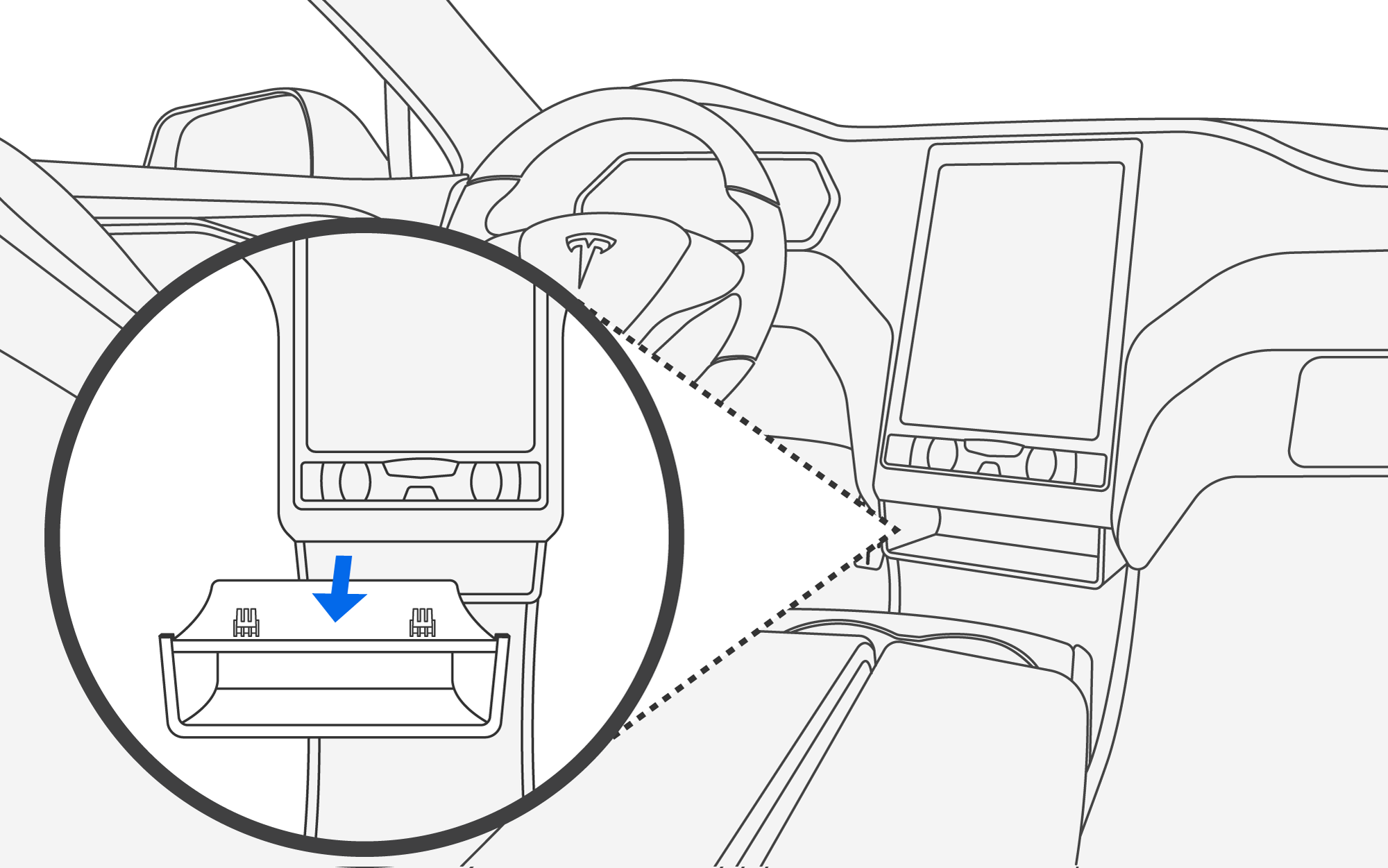

Réalignez le plateau de rangement avec le compartiment et faites-le glisser à l'intérieur. Poussez le plateau vers le haut jusqu'à ce que les attaches se replacent.
