Instalar un AG52 o AG53 en un remolque de caja seca

Cuando instala un AG52 o AG53 en un remolque, como una caja seca o un remolque de plataforma, el cable de 7 vías utiliza la interfaz de alimentación del vehículo de arrastre o remolque para activar el AG para que funcione en tiempo real. Cuando no está conectado a la alimentación, el AG opera en modo de ahorro de batería.

Antes de instalar su AG, revise la Matriz de cables para equipos y remolques de cajas secas para terminales telemáticos de activos motorizados (AG) para asegurarse de obtener el cable adecuado para su configuración. Luego siga las instrucciones para instalar el AG según su configuración:

Instalar un AG52 o AG53 en un remolque de caja seca (instalación de ABS)

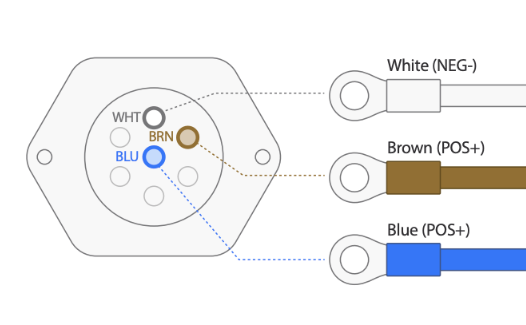

Instalar un AG52 o AG53 en un remolque de caja seca (instalación de 7 vías)

Instalar un AG52 o AG53 en un remolque de caja seca (instalación de ABS)

Antes de instalar el AG52 o AG53 en su remolque, asegúrese de que el ABS esté funcionando correctamente. Cuando arranca el remolque, la luz ABS debe encenderse durante 3 a 5 segundos y luego apagarse. Si la luz se comporta de manera diferente, puede indicar un problema con el sistema ABS del remolque.

Atención

Antes de comenzar a trabajar en el remolque, cerciórese de que esté fuera de servicio y asegurado con calzos para ruedas y un candado de acoplamiento de remolque.

Para instalar un AG52 o AG53 para sistemas ABS en su remolque seco, siga el flujo de trabajo a continuación:

Active el dispositivo en el panel de Samsara si aún no lo ha hecho.

Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico Pedido enviado.
Apague la alimentación del remolque.

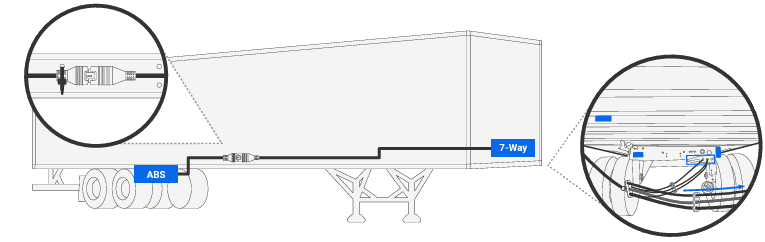

Localice y desconecte el conector ABS Weather-Pack de 5 pines (TTMA) en su remolque del cable de 7 vías (regularmente ubicado cerca del eje trasero). Para localizar el conector, rastree el mazo de cables de la unidad ABS.

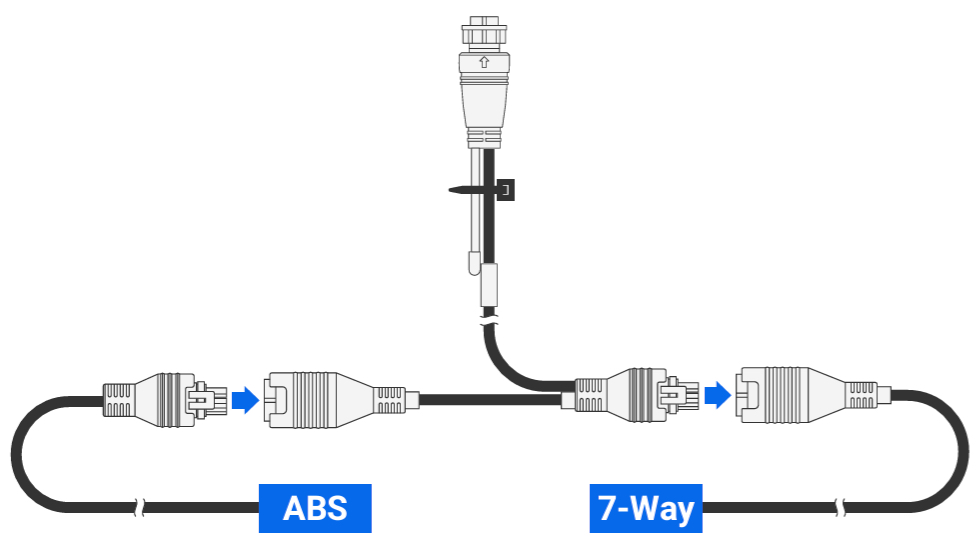

Conecte el extremo macho del cable Samsara al conector de 7 vías y el extremo hembra del cable Samsara al conector ABS de 5 pines. Asegúrese de que la conexión esté completa y fija.
Seleccione la ubicación de montaje deseada.
Sugerencia

Al seleccionar una ubicación para su dispositivo, considere lo siguiente:
- Asegúrese de que el dispositivo y los cables no corran el riesgo de sufrir daños debido al movimiento de las piezas. Si es posible, pruebe el dispositivo en la ubicación de montaje deseada antes de la instalación final.
- Verifique que el cable tenga el espacio adecuado para llegar al AG y a la conexión eléctrica.
- Para una conectividad celular y de GPS óptima, monte el dispositivo lo más cerca posible del borde del remolque. Asegúrese de que el AG tenga al menos un lado sin obstáculos mirando hacia el cielo o el suelo.
- Evite instalar el dispositivo dentro de estructuras metálicas, como recintos metálicos o remolques, ya que esto puede afectar negativamente la conectividad celular y de GPS.

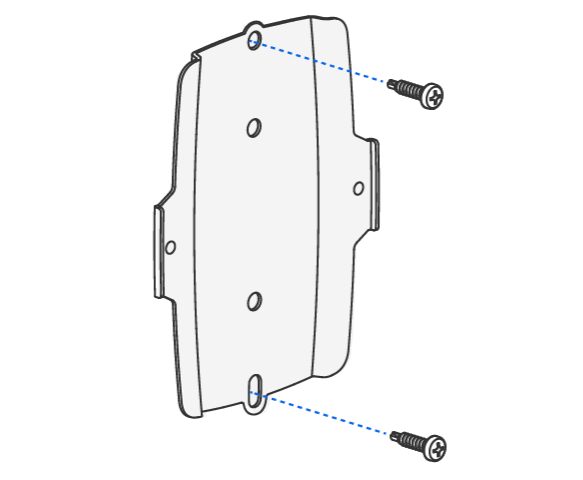

Fije el soporte de montaje a la superficie de montaje utilizando uno de los siguientes métodos:

Atención

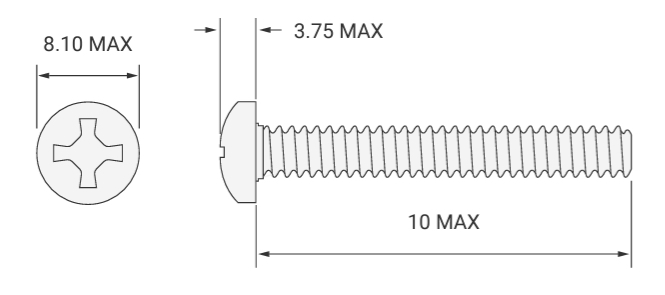

Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.

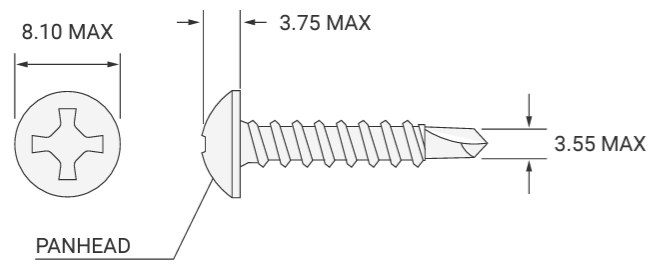

Tornillos autoperforantes: Utilice los tornillos autoperforantes n.º 6 proporcionados.

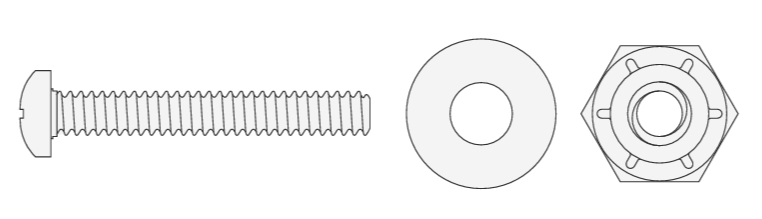

Tornillos para metales: Taladre orificios completos para el soporte de montaje y asegúrelo utilizando los tornillos para metales 6-32, las arandelas y las contratuercas proporcionados.

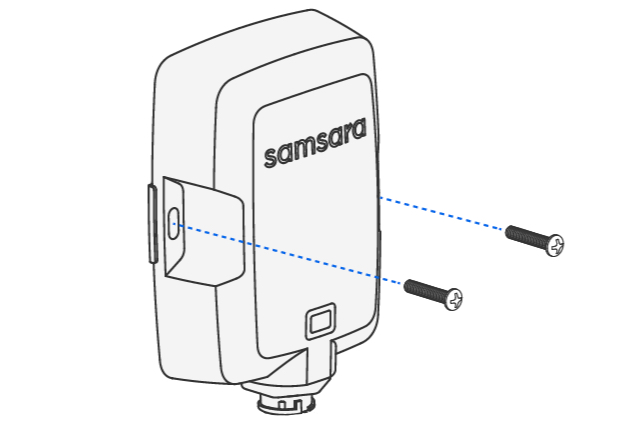

Monte de forma segura el AG en el soporte utilizando los dos tornillos para metales proporcionados.

Atención

Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.

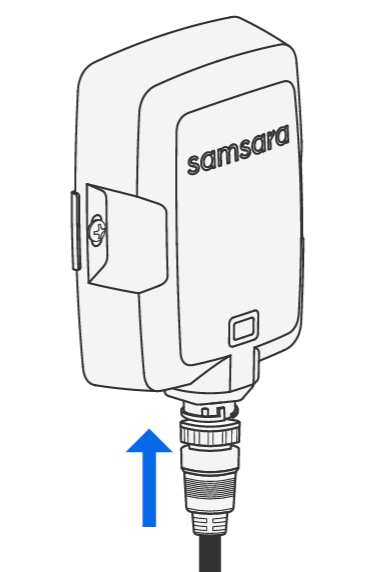

Conecte el cable al AG y gírelo para fijarlo.
Asegure el mazo de cables cada 30 a 50 cm con cinchos. Asegúrese de que los cables no tengan bordes afilados, cargas de flexión o tensión.
Encienda la alimentación del remolque.
Verifique que la luz ABS del remolque se encienda durante 3 a 5 segundos durante el arranque antes de que se apague.
Consulte Estado y acciones del LED del AG y realice la acción que corresponda al comportamiento del LED fijo observado:

Nota

El LED se ilumina durante hasta 30 minutos después de encender el remolque. Si no observa el LED, desconecte y vuelva a conectar el cable de alimentación para restablecer el LED.
Confirme que la conexión se haya establecido correctamente en su panel de Samsara.

El panel de Samsara puede tardar hasta dos minutos en actualizarse después de encender la fuente de alimentación.
Establezca la Configuración de pérdida de alimentación del terminal telemático de activos.
Para obtener más información sobre cómo se muestran las fallas de la luz ABS en el panel de Samsara, consulte Visibilidad y alertas de ABS de los remolques. Para configurar una alerta para códigos de luz ABS, consulte Alertas de códigos de falla.
Administre el remolque desde el panel de Samsara.
