Los AG52 y AG53 son compatibles con la mayoría de los modelos de Thermo King. Para confirmar la compatibilidad, consulte la Guía de referencia de compatibilidad. Para todos los tipos de instalación, necesitará el cable CBL-AG-BRTK (Guía de instalación).
Utilice las siguientes instrucciones para llevar a cabo la instalación:
Nota
Esta integración de hardware puede generar costos adicionales por parte de Thermo King. Póngase en contacto con su representante de Thermo King para obtener más detalles.
Para instalar su AG52 o AG53 en un contenedor refrigerado de Thermo King con iBox, utilice el siguiente flujo de trabajo:
-
Active el dispositivo en el panel de Samsara si aún no lo ha hecho.
Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico
Pedido enviado. -

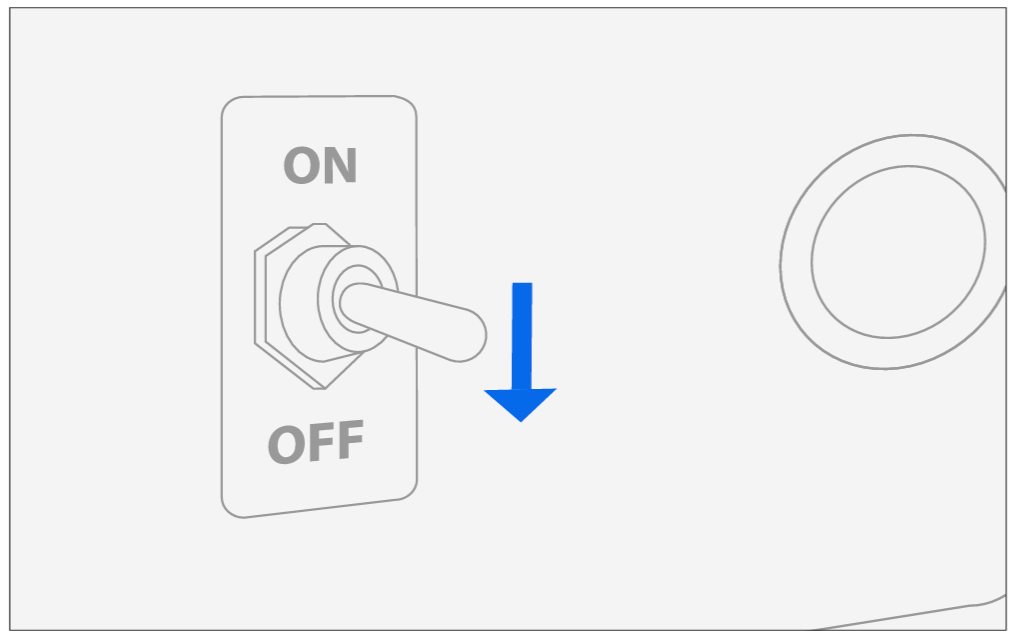

Apague la alimentación principal del contenedor refrigerado.
-

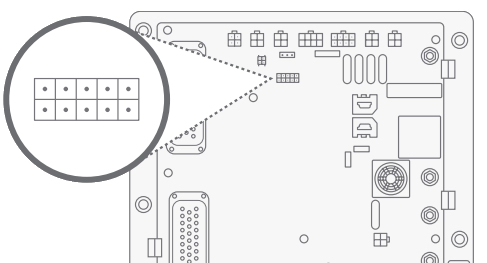

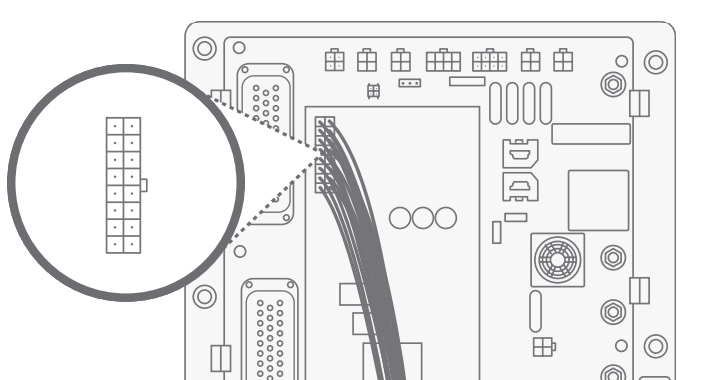

Para modelos anteriores a 2017 sin BlueBox, conecte el REB iBox al conector J98 de 10 pines en el tablero de control.
-
Conecte el mazo de cables del iBox al iBox.
-

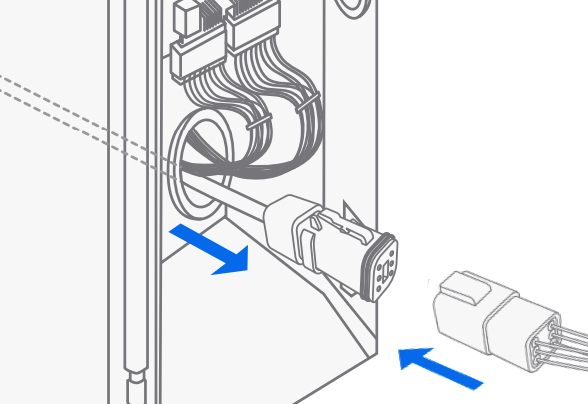

Abra la caja de control electrónico de Thermo King (desatornille si es necesario). Pase el extremo del cable correspondiente al contenedor refrigerado hacia la caja de control a través del ojal trasero y luego conecte el cable al mazo de cables del iBox usando el conector deutsch de 6 pines.
-
Seleccione la ubicación de montaje deseada. Evite lugares con temperaturas extremas que puedan dañar el dispositivo o el cable.
Las ubicaciones típicas son el techo del contenedor refrigerado (evitando el ventilador de refrigeración) o el exterior del remolque.
-

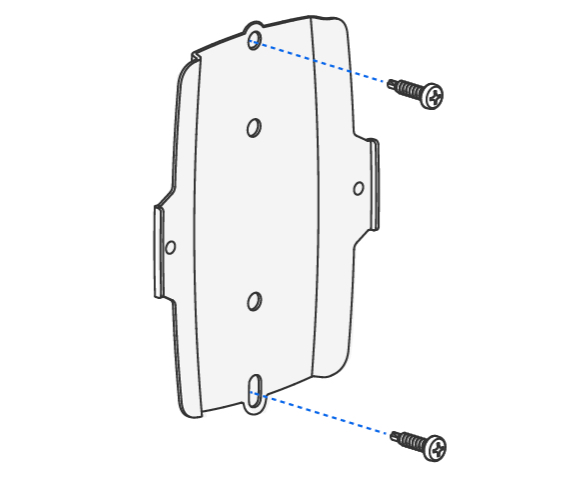

Fije el soporte de montaje a la superficie de montaje utilizando uno de los siguientes métodos:
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
-

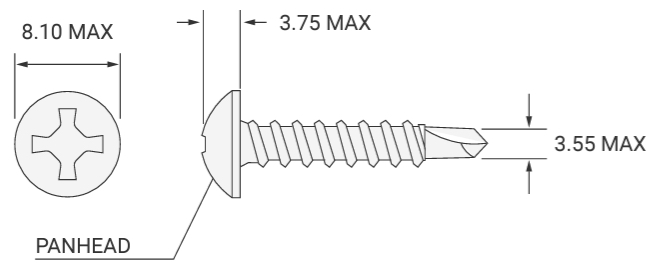

Tornillos autoperforantes: Utilice los tornillos autoperforantes n.º 6 proporcionados.
-

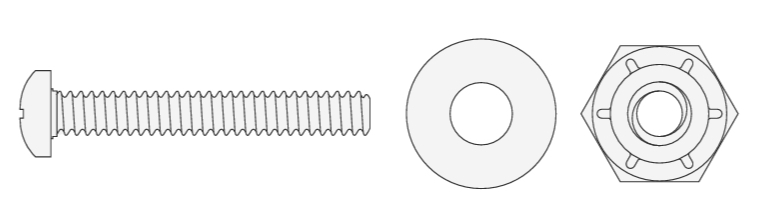

Tornillos para metales: Taladre orificios completos para el soporte de montaje y asegúrelo utilizando los tornillos para metales 6-32, las arandelas y las contratuercas proporcionados.
-
-

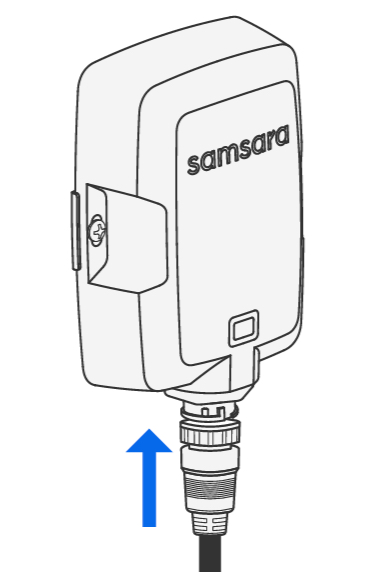

Conecte el cable al AG y gírelo para fijarlo.
-
Monte el AG en el soporte siguiendo las instrucciones de la siguiente tabla. Las instrucciones varían según el escenario de instalación (ubicación estándar o en lugares peligrosos).
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
Instrucciones de montaje en ubicación estándar
Instrucciones de montaje en lugares peligrosos

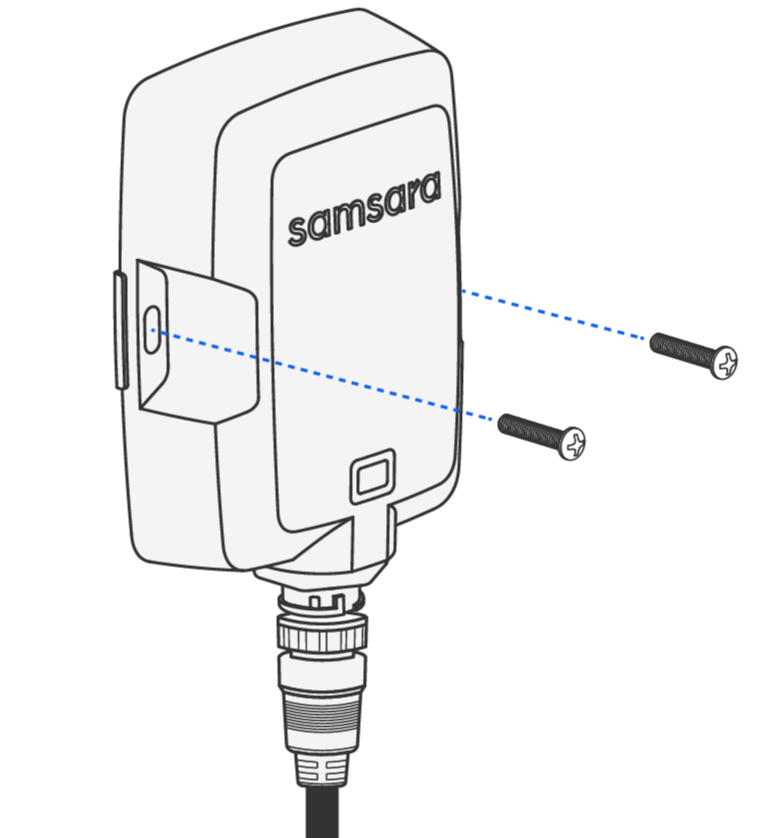

Monte el AG directamente en el soporte.

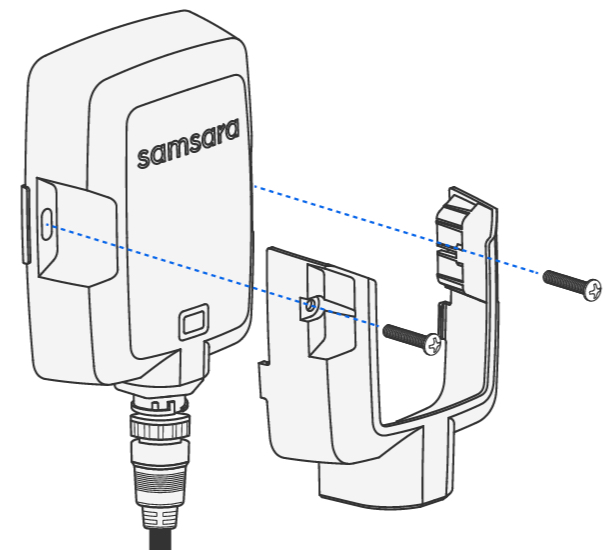

Si el AG se instalará en una ubicación peligrosa, primero fije la placa de montaje a la superficie donde se instalará. Luego, coloque la cubierta en el AG.
-
Consulte Estados y acciones del LED del AG y realice la acción que corresponda al comportamiento del LED fijo observado:
-
Consulte a su distribuidor local de Thermo King para configurar la HMI del contenedor refrigerado para el acceso de terceros y el control remoto en el menú de acceso vigilado.
-

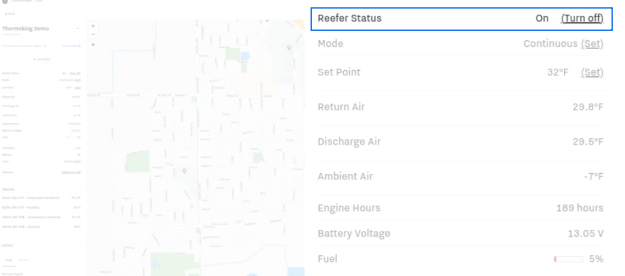

Para confirmar la instalación, encienda el contenedor refrigerado y espere 2 minutos. Luego, desde su panel de Samsara, apague el contenedor refrigerado (para obtener más información, consulte Integración de contenedores refrigerados).
Antes de que Samsara pueda comunicarse con su unidad refrigerada, deberá configurar su BlueBox de forma remota en modo iBox. Para ello, póngase en contacto con su distribuidor local de Thermo King o indíquele al servicio de asistencia de Thermo King su número de serie (SN) e IMEI de BlueBox en tracking@thermoking.com.
Para instalar su AG52 en un contenedor refrigerado de Thermo King con BlueBox, siga el flujo de trabajo a continuación:
-
Active el dispositivo en el panel de Samsara si aún no lo ha hecho.
Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico
Pedido enviado. -
Apague la alimentación principal del contenedor refrigerado.
-
Abra la caja de control electrónico de Thermo King (desatornille si es necesario). Pase el extremo del cable correspondiente al contenedor refrigerado hacia la caja de control a través del ojal trasero y luego conecte el cable al mazo de cables del iBox usando el conector deutsch de 6 pines.
-
Seleccione la ubicación de montaje deseada. Evite lugares con temperaturas extremas que puedan dañar el dispositivo o el cable.
Las ubicaciones típicas son el techo del contenedor refrigerado (evitando el ventilador de refrigeración) o el exterior del remolque.
-
Fije el soporte de montaje a la superficie de montaje utilizando uno de los siguientes métodos:
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
-
Tornillos autoperforantes: Utilice los tornillos autoperforantes n.º 6 proporcionados.
-
Tornillos para metales: Taladre orificios completos para el soporte de montaje y asegúrelo utilizando los tornillos para metales 6-32, las arandelas y las contratuercas proporcionados.
-
-
Conecte el cable al AG y gírelo para fijarlo.
-
Monte el AG en el soporte siguiendo las instrucciones de la siguiente tabla. Las instrucciones varían según el escenario de instalación (ubicación estándar o en lugares peligrosos).
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
Instrucciones de montaje en ubicación estándar
Instrucciones de montaje en lugares peligrosos
Monte el AG directamente en el soporte.
Si el AG se instalará en una ubicación peligrosa, primero fije la placa de montaje a la superficie donde se instalará. Luego, coloque la cubierta en el AG.
-
Consulte Estados y acciones del LED del AG y realice la acción que corresponda al comportamiento del LED fijo observado:
-
Consulte a su distribuidor local de Thermo King para configurar la HMI del contenedor refrigerado para el acceso de terceros y el control remoto en el menú de acceso vigilado.
-
Para confirmar la instalación, encienda el contenedor refrigerado y espere 2 minutos. Luego, desde su panel de Samsara, apague el contenedor refrigerado (para obtener más información, consulte Integración de contenedores refrigerados).
Las siguientes tablas resumen los estados del LED que puede observar durante la instalación inicial. Ubique su modelo de AG y realice la acción que corresponda al comportamiento observado del LED.
|
Indicador LED |
Estado |
Acción |
|---|---|---|
|
LED verde fijo |
Conexión exitosa:
|
Confirme que el dispositivo está activo en el panel de Samsara (Vista general > Activos > No motorizados). El registro del dispositivo puede tardar hasta 30 minutos en finalizar. |
|
LED rojo fijo |
Conexión fallida:
|
|
|
LED azul fijo |
Conexión parcial:
|
|
|
LED amarillo fijo |
Conexión parcial:
|
|
Indicador LED |
Estado |
Acción |
|---|---|---|
|
LED blanco parpadeante |
Sin conexión, activación en curso:
|
Espere a que cambie el LED del dispositivo para confirmar el estado. No se requiere ninguna acción adicional. El registro del dispositivo puede tardar hasta 30 minutos en finalizar. |
|
LED verde fijo |
Conexión exitosa:
|
Confirme que el dispositivo está activo en el panel de Samsara (Vista general > Activos > No motorizados). El registro del dispositivo puede tardar hasta 30 minutos en finalizar. |
|
LED rojo fijo |
Conexión fallida:
|
|
|
LED azul fijo |
Conexión parcial:
|
