Wenn Ihre Fahrzeugtypen oder Ihre Branche die Erfassung zusätzlicher Fahrzeuginformationen erfordern, die nicht über den Diagnoseanschluss des Fahrzeugs erfasst werden, können Sie einen Hilfseingangshub (ACC-AUX) verwenden.
 |
Der Hilfseingangshub ist ein einfach zu bedienendes, robustes Zubehörteil, das bis zu acht zusätzliche digitale Eingangsleitungen für das Fahrzeug-Gateway (VG) von Samsara bereitstellt. Der Hub lässt sich einfach einrichten und wird an den USB-Anschluss eines VG angeschlossen. Nach dem Anschluss des Hubs können alle acht Leitungen im Samsara Dashboard für eine Vielzahl von digitalen Eingängen eingerichtet werden. Im Dashboard können diese Leitungen mit Labeln gekennzeichnet und im zeitlichen Verlauf verfolgt werden. Die Aktivierung des Dashboards ist in der folgenden Abbildung dargestellt:
 |
Der ACC-AUX ist sowohl mit dem VG34 als auch mit dem VG54 kompatibel. Bei der Einrichtung der Eingänge entspricht ACC-AUX den Eingangsleitungen 6 bis 13 (der CAUX, der nur für das VG54 verfügbar ist, verwendet die Eingangsleitungen 1 bis 5).
Weitere Informationen finden Sie in den folgenden Ressourcen:
Installationsanleitungen: Installationsanleitung für VG34 AUX und Installationsanleitung für VG54 AUX

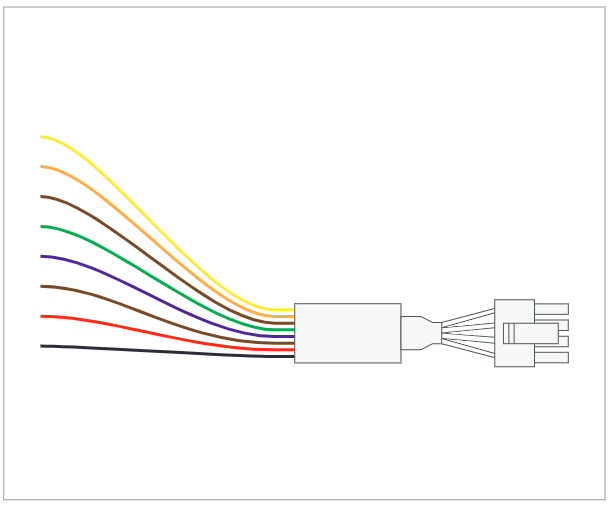

Jedes Fahrzeug-Gateway (VG) ist mit Hilfseingängen ausgestattet, über die Sie zusätzliche Geräte an Ihre Ausrüstung anschließen können. Der VG54 ist standardmäßig mit fünf Leitungen ausgestattet. Um zusätzliche Hilfseingänge hinzuzufügen, schließen Sie zunächst einen 8-poligen Molex-Stecker (CBL-VG-CAUX) vom Diagnoseanschluss des Fahrzeugs an das VG54 an. Schließen Sie dann das Hilfseingangshub (ACC-AUX) an das VG54 an.
Das Kabel wird in den 8-poligen Molex-Stecker am Diagnostic-Hub eingesteckt und mit dem VG54 verbunden. Dies ermöglicht das Hintereinanderschalten mehrerer Zubehörteile über die Hilfseingänge (z. B. die Panik- oder Privatsphäretaste), während gleichzeitig weiterhin Hilfseingänge für die nicht bereits verwendeten Leitungen bereitgestellt werden.
Das Kabel CBL-VG-CAUX ist nur für das VG54 geeignet und sollte zuerst verwendet werden.

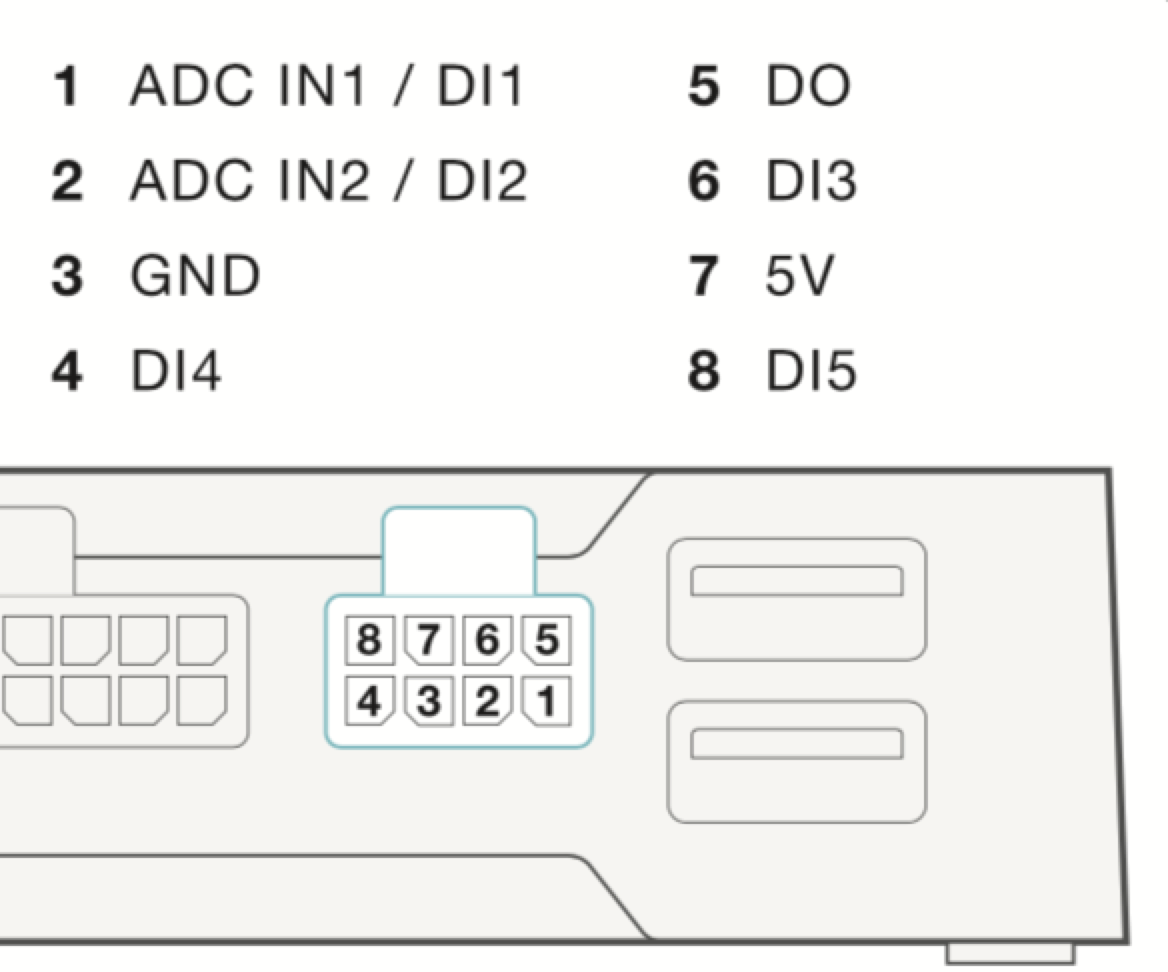

Verwenden Sie das entsprechende Kabel gemäß der folgenden Darstellung der VG54-Hilfseingangsleitungen:
Eingang |
Kabel |
|---|---|
AUX 1 |
CBL-VG-CAUX |
AUX 2 |
CBL-VG-CAUX |
AUX 3 |
CBL-VG-CAUX |
AUX 4 |
CBL-VG-CAUX |
AUX 5 |
CBL-VG-CAUX |
AUX 6 |
ACC-AUX |
AUX 7 |
ACC-AUX |
AUX 8 |
ACC-AUX |
AUX 9 |
ACC-AUX |
AUX 10 |
ACC-AUX |
AUX 11 |
ACC-AUX |
AUX 12 |
ACC-AUX |
AUX 13 |
ACC-AUX |
Nachdem Sie Zusatzgeräte installiert haben, sind die Informationen nahezu sofort im Samsara-Dashboard verfügbar. Sehen Sie sich den Ausrüstungsbericht und die Flottenübersicht an, um zu sehen, wie und wo Ihre Flotte die Ausrüstung verwendet.
Folgendes gilt für jeden Hilfseingang, den Sie anschließen möchten:
-
Anhand der folgenden Tabelle können Sie feststellen, welche Farbe das Kabel hat, mit dem Sie das gewünschte Gerät an den Hilfseingang anschließen.
-
Verdrahten Sie den Hilfseingang, um Ihre Beleuchtung, Relais, Schalter oder andere Geräte anzuschließen.
Wir empfehlen die Verwendung von 20-Gauge-Kupferdraht.
-
Überprüfen Sie die Spannung am Eingang.
Wenn die Spannung 3,3 V überschreitet, betrachtet das VG das Gerät als eingeschaltet. Eine Spannung unter 3,3 V wird als Aus betrachtet. Bleibt die Spannung aus, überprüfen Sie erneut die Pinbelegung und ob die Drähte fest angeschlossen sind.
Jedes Fahrzeug-Gateway verfügt über zusätzliche Eingänge, mit denen Sie zusätzliche Geräte an Ihre Ausrüstung anschließen können. Der VG34 wird standardmäßig mit zwei Leitungen geliefert. Um zusätzliche Aux-Ports hinzuzufügen, schließen Sie einen Hilfseingangshub (ACC-AUX).
Über AUX-Eingänge können Sie zusätzliche Geräte an Ihre Geräte anschließen. Nachdem Sie Zusatzgeräte installiert haben, sind die Informationen fast sofort im Samsara-Dashboard verfügbar. Sehen Sie sich den Ausrüstungsbericht und die Flottenübersicht an, um zu sehen, wie und wo Ihre Flotte die Ausrüstung verwendet.
Für jeden Zusatzeingang, den Sie anschließen möchten:
-
Entfernen Sie den Schrumpfschlauch vom Pigtail, um drei Drähte freizulegen.
-
Suchen Sie die Drähte für Eingang 1 und Eingang 2 mit Hilfe des folgenden Schlüssels:
Eingang 1 = ROT
Eingang 2 = ORANGE
Unbenutztes Kabel = BROWN
Anmerkung
Standard-OBD-Kabelschlüssel:
J1939: Eingang 1 (ROT), Eingang 2 (ORANGE), Unbenutzter Draht (BRAUN)
OBDII: Eingang 1 (GRÜN), Eingang 2 (GELB), Unbenutztes Kabel (BLAU)
-
Verdrahten Sie eine davon mit dem Stromkreis Ihrer gewünschten Ausrüstung. Wir empfehlen die Verkabelung mit Kontrollleuchten, Relais oder Schaltern. Wir empfehlen die Verwendung von 20-Gauge-Kupferdraht.
-
Wenn die Spannung 3,3 V übersteigt, betrachtet das Gateway das Gerät als eingeschaltet. Eine Spannung unter 3,3 V wird als Ausbetrachtet.
Wenn die Spannung 3,3 V überschreitet, betrachtet das VG das Gerät als eingeschaltet. Eine Spannung unter 3,3 V wird als Aus betrachtet. Bleibt die Spannung aus, überprüfen Sie erneut die Pinbelegung und ob die Drähte fest angeschlossen sind.
Nachdem Sie zusätzliche Hilfseingänge angeschlossen haben, erfolgt die Kopplung mit einem Gateway.
Um kopplungsbereite Sensoren anzuzeigen, müssen Sie den Hilfseingang (Sensor) zu Ihrer Organisation hinzufügen. Geben Sie dazu die Seriennummer des Sensors ein, um das Gerät in Ihrer Organisation zu registrieren. Ihr Sensor sollte sich dann mit dem nächstgelegenen Gateway mit der stärksten Verbindung verbinden, es sei denn, er wurde manuell mit einem bestimmten Gateway verbunden oder verknüpft. Die Sensoreinstellung wird verwendet, um einen Eingang einem bestimmten Gateway zuzuordnen.
 |
