AG52 und AG53 sind mit den meisten Thermo King-Modellen kompatibel. Informationen zur Bestätigung der Kompatibilität finden Sie im Kompatibilitätsreferenzhandbuch. Für alle Installationsarten benötigen Sie das Kabel CBL-AG-BRTK (Installationsanleitung).
Befolgen Sie die nachstehenden Anweisungen, um die Installation abzuschließen:
Anmerkung
Durch diese Hardwareintegration können bei Thermo King zusätzliche Kosten entstehen. Wenden Sie sich für weitere Einzelheiten an Ihren Thermo King-Vertreter.
Um Ihren AG52 oder AG53 auf einem Thermo King-Kühlcontainer mit einer iBox zu installieren, gehen Sie wie folgt vor:
-
Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich im Samsara Dashboard an oder gehen Sie auf https://cloud.samsara.com/activate. Sie können auch auf den Link in Ihrer
Bestellbestätigungs-E-Mailklicken. -

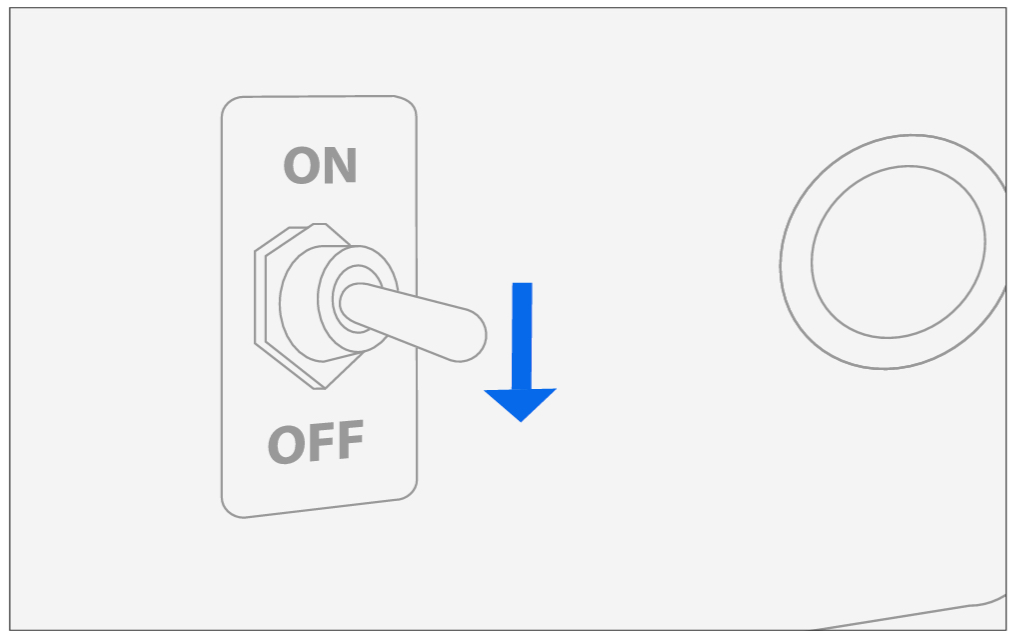

Schalten Sie den Strom des Kühlcontainers aus.
-

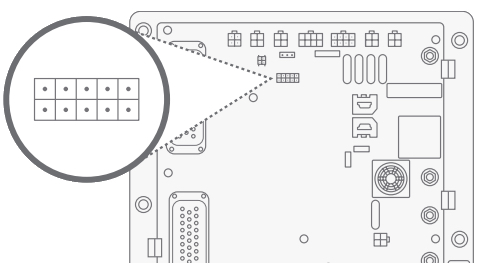

Bei Modellen vor 2017 ohne BlueBox schließen Sie die REB iBox an den 10-poligen Anschluss J98 auf der Steuerplatine an.
-
Schließen Sie den iBox-Kabelbaum an die iBox an.
-

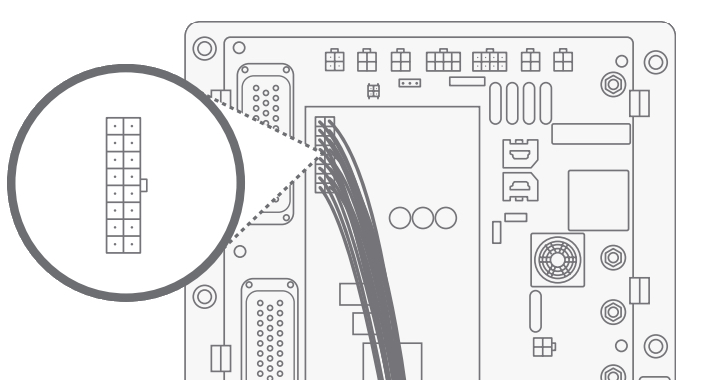

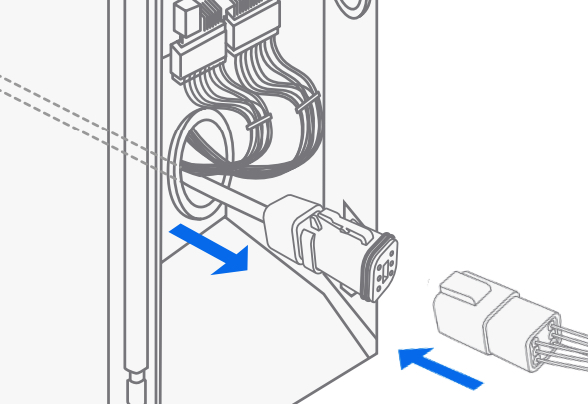

Öffnen Sie die Thermo King Elektronik-Steuerungsbox (ggf. abschrauben). Führen Sie das Kühlcontainer-Ende des Kabels durch die hintere Tülle in den Schaltkasten und schließen Sie das Kabel dann mit dem 6-poligen deutschen Stecker an den iBox-Kabelbaum an.
-
Wählen Sie den gewünschten Montageort. Vermeiden Sie Orte mit extremen Temperaturen, die das Gerät oder Kabel beschädigen könnten.
Typische Standorte sind an der Decke des Kühlcontainers (unter Vermeidung des Kühlgebläses) oder an der Außenseite des Anhängers.
-
Befestigen Sie die Montagehalterung mit einer der folgenden Methoden an der Montagefläche:
Achtung

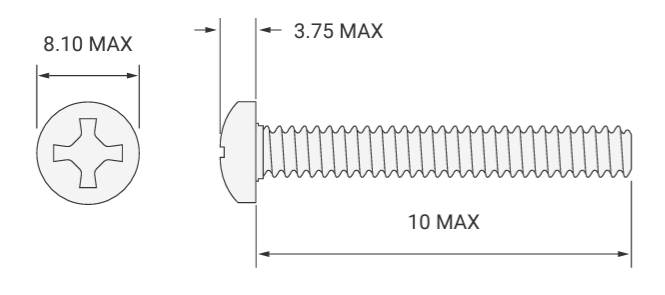

Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
-

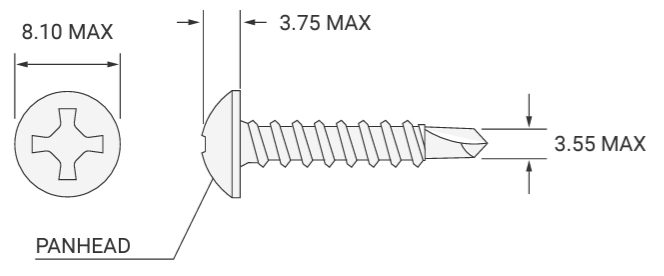

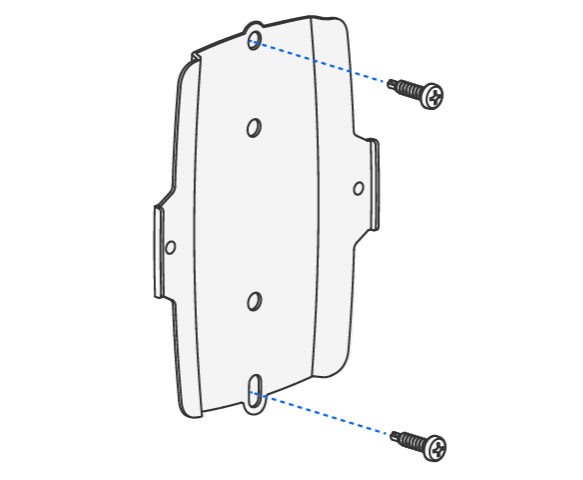

Selbstbohrende Schrauben: Verwenden Sie die mitgelieferten selbstbohrenden Schrauben Nr. 6.
-

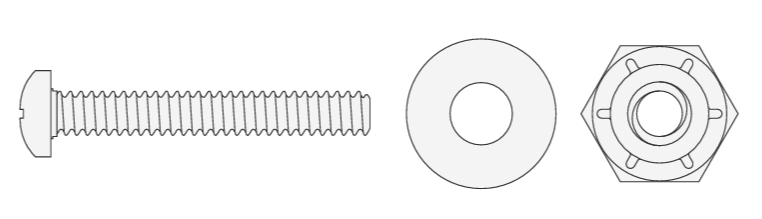

Maschinenschrauben: Bohren Sie Durchgangslöcher für die Montagehalterung und befestigen Sie sie mit den mitgelieferten 6-32-Maschinenschrauben, Unterlegscheiben und Kontermuttern.
-
-

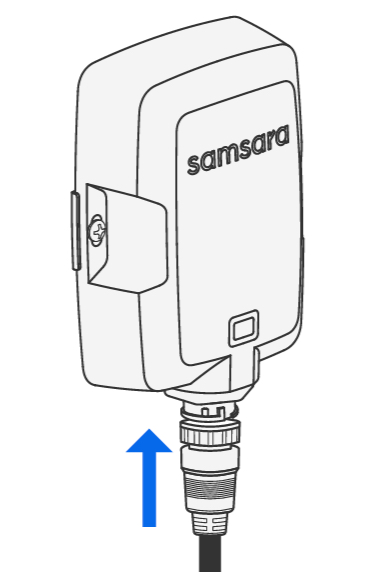

Stecken Sie das Kabel in den AG und drehen Sie es, um es zu verriegeln.
-

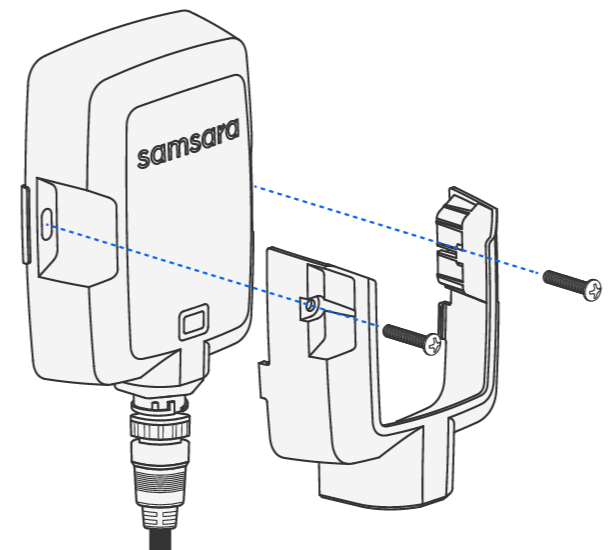

Montieren Sie die AG gemäß den Anweisungen in der folgenden Tabelle an der Halterung. Die Anweisungen variieren je nach Installationsszenario (Standard- oder Gefahrenbereich).
Achtung
Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
Montageanleitung für Standardstandorte
Montageanleitung für Gefahrenbereiche

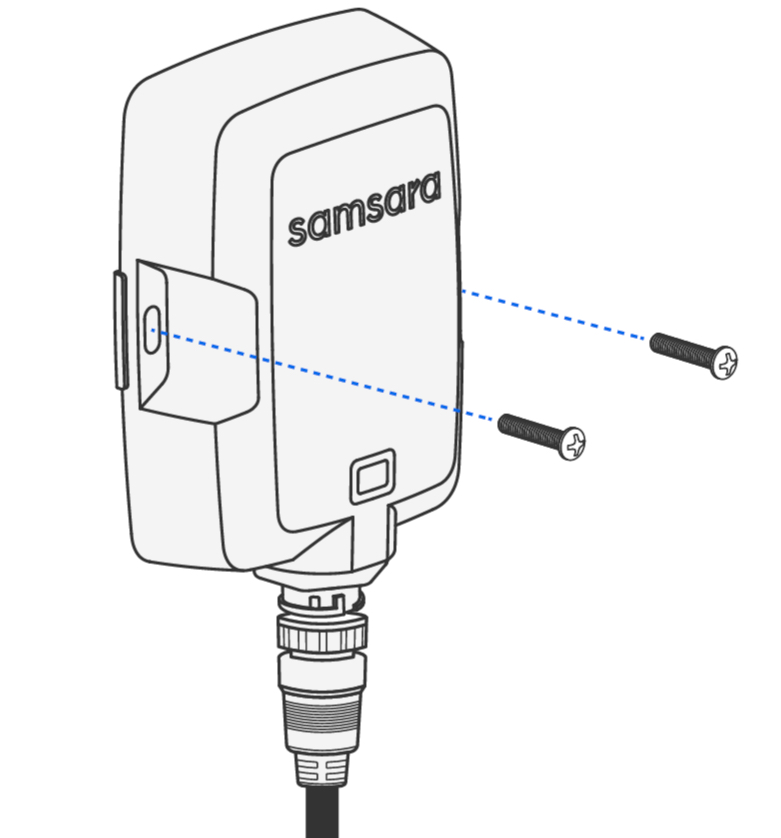

Montieren Sie die AG direkt an der Halterung.
Befestigen Sie zuerst die Abdeckung an der AG und montieren Sie dann die AG an der Halterung.
-
Verweisen Sie auf AG LED-Status und Aktionen und führen Sie die Aktion aus, die dem beobachteten LED-Verhalten entspricht.
-
Wenden Sie sich an Ihren Thermo King-Händler vor Ort, um die Kühlcontainer-HMI für den Zugriff Dritter und die Fernsteuerung im Menü für den geschützten Zugriff zu konfigurieren.
-

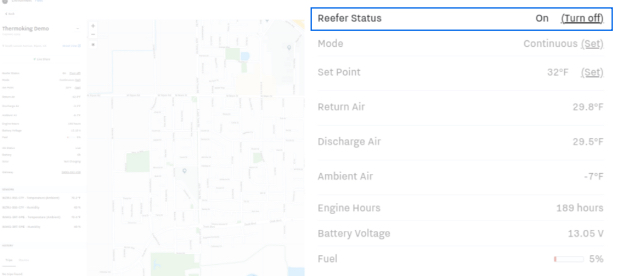

Um die Installation zu bestätigen, schalten Sie den Kühlcontainer ein und warten Sie 2 Minuten. Schalten Sie dann den Kühlcontainer über Ihr Samsara-Dashboard aus (weitere Informationen finden Sie unter Integration von Kühlfahrzeugen).
Bevor Samsara mit Ihrer Kühleinheit kommunizieren kann, müssen Sie Ihre BlueBox per Fernzugriff auf den iBox-Modus konfigurieren. Wenden Sie sich hierzu an Ihren Thermo King-Händler vor Ort oder teilen Sie dem Thermo King-Supportteam Ihre BlueBox-Seriennummer (SN) und IMEI mit unter tracking@thermoking.com.
Um Ihren AG52 oder AG53 auf einem Thermo King-Kühlcontainer mit einer BlueBox zu installieren, gehen Sie wie folgt vor:
-
Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich im Samsara Dashboard an oder gehen Sie auf https://cloud.samsara.com/activate. Sie können auch auf den Link in Ihrer
Bestellbestätigungs-E-Mailklicken. -
Schalten Sie den Strom des Kühlcontainers aus.
-
Öffnen Sie die Thermo King Elektronik-Steuerungsbox (ggf. abschrauben). Führen Sie das Kühlcontainer-Ende des Kabels durch die hintere Tülle in den Schaltkasten und schließen Sie das Kabel dann mit dem 6-poligen deutschen Stecker an den iBox-Kabelbaum an.
-
Wählen Sie den gewünschten Montageort. Vermeiden Sie Orte mit extremen Temperaturen, die das Gerät oder Kabel beschädigen könnten.
Typische Standorte sind an der Decke des Kühlcontainers (unter Vermeidung des Kühlgebläses) oder an der Außenseite des Anhängers.
-
Befestigen Sie die Montagehalterung mit einer der folgenden Methoden an der Montagefläche:
Achtung
Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
-
Selbstbohrende Schrauben: Verwenden Sie die mitgelieferten selbstbohrenden Schrauben Nr. 6.
-
Maschinenschrauben: Bohren Sie Durchgangslöcher für die Montagehalterung und befestigen Sie sie mit den mitgelieferten 6-32-Maschinenschrauben, Unterlegscheiben und Kontermuttern.
-
-
Stecken Sie das Kabel in den AG und drehen Sie es, um es zu verriegeln.
-
Montieren Sie die AG gemäß den Anweisungen in der folgenden Tabelle an der Halterung. Die Anweisungen variieren je nach Installationsszenario (Standard- oder Gefahrenbereich).
Achtung
Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
Montageanleitung für Standardstandorte
Montageanleitung für Gefahrenbereiche
Montieren Sie die AG direkt an der Halterung.
Befestigen Sie zuerst die Abdeckung an der AG und montieren Sie dann die AG an der Halterung.
-
Verweisen Sie auf AG LED-Status und Aktionen und führen Sie die Aktion aus, die dem beobachteten LED-Verhalten entspricht.
-
Wenden Sie sich an Ihren Thermo King-Händler vor Ort, um die Kühlcontainer-HMI für den Zugriff Dritter und die Fernsteuerung im Menü für den geschützten Zugriff zu konfigurieren.
-
Um die Installation zu bestätigen, schalten Sie den Kühlcontainer ein und warten Sie 2 Minuten. Schalten Sie dann den Kühlcontainer über Ihr Samsara-Dashboard aus (weitere Informationen finden Sie unter Integration von Kühlfahrzeugen).
In den folgenden Tabellen sind die LEDs zusammengefasst, die Sie während der Erstinstallation beobachten können. Suchen Sie Ihr AG-Modell und führen Sie die Aktion aus, die dem beobachteten LED-Verhalten entspricht.
|
LED-Anzeige |
Status |
Aktion |
|---|---|---|
|
Durchgängig grüne LED |
Erfolgreiche Verbindung:
|
Vergewissern Sie sich, dass das Gerät im Samsara-Dashboard aktiv ist (Übersicht > Assets > Ohne Stromversorgung). Die Geräteregistrierung kann bis zu 30 Minuten dauern. |
|
Durchgängig rote LED |
Verbindung nicht erfolgreich:
|
|
|
Durchgängig blaue LED |
Teilweise Verbindung:
|
|
|
Durchgängig gelbe LED |
Teilweise Verbindung:
|
|
LED-Anzeige |
Status |
Aktion |
|---|---|---|
|
Blinkende weiße LED |
Keine Verbindung, Aktivierung läuft:
|
Warten Sie auf die Änderung der Geräte-LED, um den Status zu bestätigen. Keine weiteren Maßnahmen erforderlich. Die Geräteregistrierung kann bis zu 30 Minuten dauern. |
|
Durchgängig grüne LED |
Erfolgreiche Verbindung:
|
Vergewissern Sie sich, dass das Gerät im Samsara-Dashboard aktiv ist (Übersicht > Assets > Ohne Stromversorgung). Die Geräteregistrierung kann bis zu 30 Minuten dauern. |
|
Durchgängig rote LED |
Verbindung nicht erfolgreich:
|
|
|
Durchgängig blaue LED |
Teilweise Verbindung:
|
