Wenn Sie einen AG52 oder AG53 an einer angetriebenen Anlage installieren, nutzen Sie die Stromschnittstelle der Anlage über den angetriebenen AG-Kabelbaum mit Strom- und Hilfseingängen (für Motorstunden). Nachdem Sie das Asset Gateway an die Stromversorgung angeschlossen haben, funktioniert es in Echtzeit. Wenn vom Asset kein Strom verfügbar ist, wird die AG im Energiesparmodus über die interne Batterie mit Strom versorgt. Der AG kann mit einer internen Batterie bis zu 12 Monate lang betrieben werden.
Sehen Sie sich die Geräte und Dry Van Anhänger Kabelmatrix für angetriebene Asset Gateways (AGs) an, um sicherzustellen, dass Sie das richtige Kabel für Ihre Konfiguration erhalten.
Wenn Sie einen AG52 oder AG53 mithilfe des CBL-AG-BEQP-Kabels an einem mit Strom versorgten Gerät installieren, können Sie Geräte mit zwei digitalen Eingängen überwachen. So installieren Sie AG52/AG53 mithilfe von CBL-AG-BEQP auf einem mit Strom versorgten Gerät:
-
Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich im Samsara Dashboard an oder gehen Sie auf https://cloud.samsara.com/activate. Sie können auch auf den Link in Ihrer
Bestellbestätigungs-E-Mailklicken. -
Schalten Sie das Gerät aus.
-
Wählen Sie den gewünschten Montageort.
-

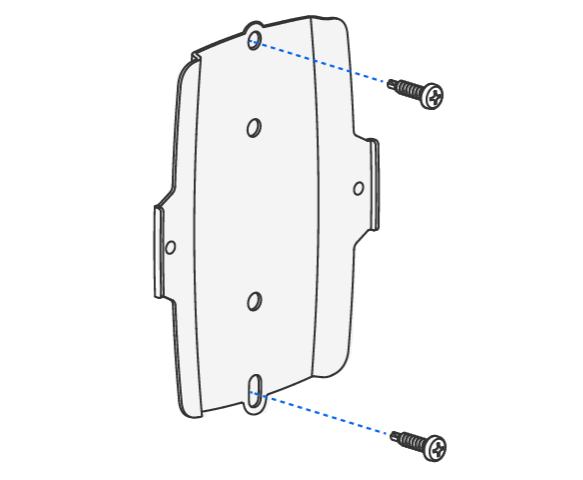

Befestigen Sie die Montagehalterung mit einer der folgenden Methoden an der Montagefläche:
Achtung

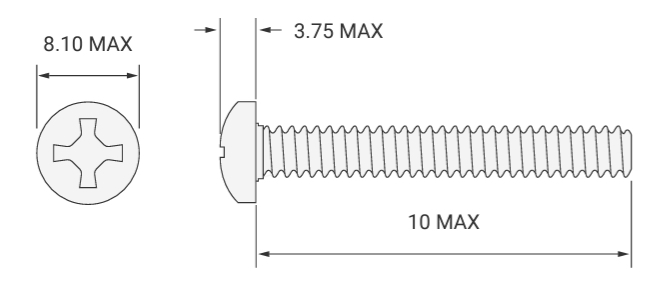

Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
-

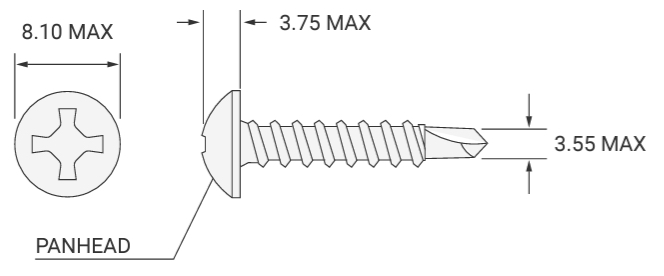

Selbstbohrende Schrauben: Verwenden Sie die mitgelieferten selbstbohrenden Schrauben Nr. 6.
-

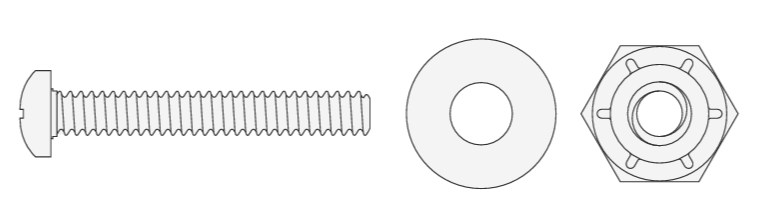

Maschinenschrauben: Bohren Sie Durchgangslöcher für die Montagehalterung und befestigen Sie sie mit den mitgelieferten 6-32-Maschinenschrauben, Unterlegscheiben und Kontermuttern.
-
-

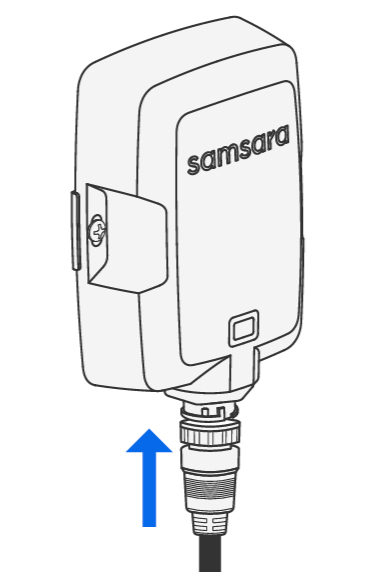

Stecken Sie das Kabel in den AG und drehen Sie es, um es zu verriegeln.
-
Montieren Sie die AG gemäß den Anweisungen in der folgenden Tabelle an der Halterung. Die Anweisungen variieren je nach Installationsszenario (Standard- oder Gefahrenbereich).
Achtung
Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
Montageanleitung für Standardstandorte
Montageanleitung für Gefahrenbereiche

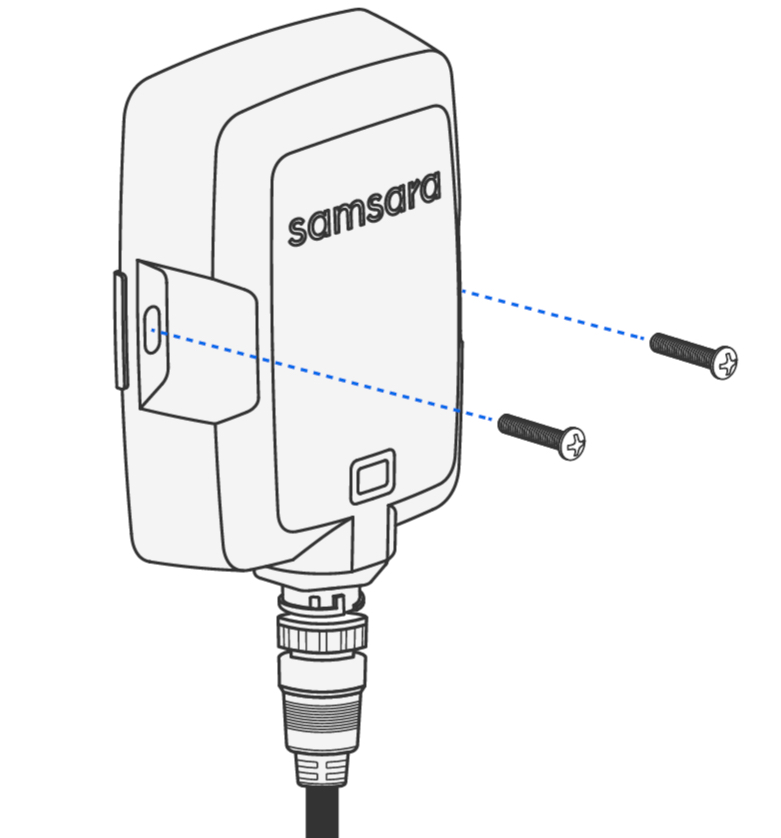

Montieren Sie die AG direkt an der Halterung.

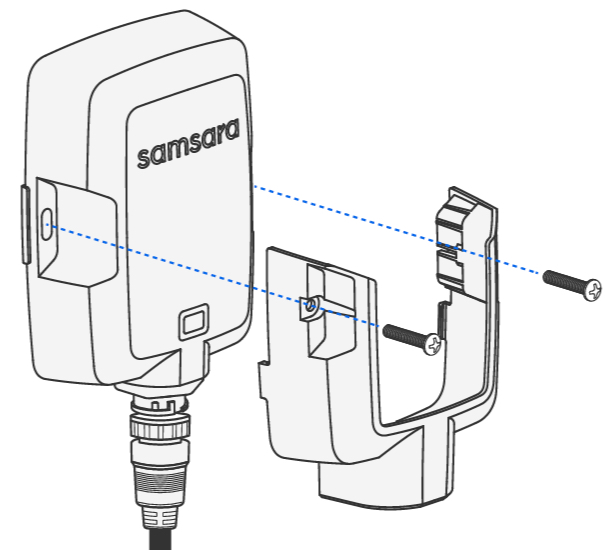

Befestigen Sie zuerst die Abdeckung an der AG und montieren Sie dann die AG an der Halterung.
-

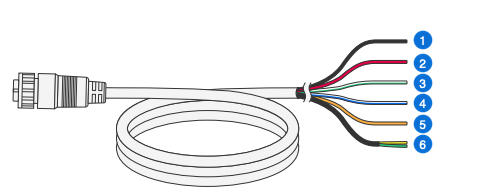

Verbinden Sie die Drähte am anderen Ende des Kabels mit dem Gerät. Verwenden Sie dabei die folgende Pinbelegung als Richtlinie. Verschließen Sie alle nicht verwendeten Drähte.
Draht
Anweisungen
Masse (schwarz)
Überprüfen Sie mit einem Multimeter einen Erdungspunkt, z. B. einen Metallbolzen oder eine Metallschraube, der direkten Kontakt zum Metallgehäuse hat.
Stromquelle (rot)
An eine Stromquelle mit Schlüsselschalter anschließen, z. B. an einen Betriebsstundenzähler oder bei Verbrennungsmotoren an einen Öldruckschalter.
Für gefährliche Installationen: Verdrahten Sie die mitgelieferten 2A-Sicherungen zwischen Kabel und Stromquelle.
Eingang 1 (grün/weiß)
Schließen Sie einen Eingang an, um die Betriebsstunden zu verfolgen, z. B. einen Betriebsstundenzähler oder einen Öldruckschalter.
Eingang 2 (blau/weiß)
Schließen Sie einen Eingang an, um die Produktivität oder Warnungen zu verfolgen, z. B. ein hydraulisches Magnetventil an einem Bandlader.
Ausgabe (orange)
Reserviert für zukünftige Verwendung.
CAN Lo (grün) / CAN Hi (gelb)
Nur für AG26 – nicht unterstützt.
-
Schalten Sie die Stromversorgung des Geräts ein.
-
(Optional) Nutzen Sie die mitgelieferten Kabelbinder, um sicherzustellen, dass das Kabel kein Hindernis darstellt.
-
Schließen Sie die AG52/AG53 Geräteeinrichtung ab.
-
Überprüfen Sie die erfolgreiche Verbindung im Samsara-Dashboard (Übersicht > Assets > Ausrüstung).
Wenn Sie einen AG52 oder AG53 mithilfe eines CBL-AG-BPWR-Kabels an einer mit Strom versorgten Ausrüstung installieren, können Sie die Ausrüstung mit einem einzigen digitalen Eingang überwachen. So installieren Sie AG52/AG53 mithilfe von CBL-AG-BPWR auf einem mit Strom versorgten Gerät:
-
Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich im Samsara Dashboard an oder gehen Sie auf https://cloud.samsara.com/activate. Sie können auch auf den Link in Ihrer
Bestellbestätigungs-E-Mailklicken. -
Wählen Sie zunächst abhängig von Asset-Typ und Anwendungsfall eine Position aus.
-
Befestigen Sie die Montagehalterung mit einer der folgenden Methoden an der Montagefläche:
Achtung
Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
-
Selbstbohrende Schrauben: Verwenden Sie die mitgelieferten selbstbohrenden Schrauben Nr. 6.
-
Maschinenschrauben: Bohren Sie Durchgangslöcher für die Montagehalterung und befestigen Sie sie mit den mitgelieferten 6-32-Maschinenschrauben, Unterlegscheiben und Kontermuttern.
-
-
Stecken Sie das Kabel in den AG und drehen Sie es, um es zu verriegeln.
-
Montieren Sie die AG gemäß den Anweisungen in der folgenden Tabelle an der Halterung. Die Anweisungen variieren je nach Installationsszenario (Standard- oder Gefahrenbereich).
Achtung
Um eine Beschädigung der Befestigungslaschen zu vermeiden, ziehen Sie die Schrauben mit einem maximalen Drehmoment von 1,4 Nm (12,4 lbf-in) an. Wenn Sie eigene Schrauben verwenden, achten Sie darauf, dass diese nicht größer als die unten angegebene Größe sind.
Montageanleitung für Standardstandorte
Montageanleitung für Gefahrenbereiche
Montieren Sie die AG direkt an der Halterung.
Befestigen Sie zuerst die Abdeckung an der AG und montieren Sie dann die AG an der Halterung.
-
Verbinden Sie die Drähte am anderen Ende des Kabels mit dem Anschluss.
-
Schließen Sie das weiße Kabel (Masse) an den Minus-Pol an.
-
Um die AG kontinuierlich mit Strom zu versorgen, verbinden Sie die Blau Kabel (ABS/Konstantstrom) an 9-31 VDC. Um den AG nur mit Strom zu versorgen, während das Gerät eingeschaltet ist, schließen Sie alternativ den an Blau Draht zur geschalteten Stromversorgung.
-
Verschließen Sie die unbenutzten Teile Braun Kabel (Scheinwerfer/Rücklichter).
-
(Optional) Zur Nachverfolgung des digitalen Zustands des Assets wie zusammenfassende Motorbetriebsstunden anhand des Zustands der Zündung oder zur Nachverfolgung sonstiger digitaler Zustände schließen Sie das grüne/weiße Kabel (Eingang 0) an die gewünschte Quelle an. Isolieren Sie diesen Draht, wenn er nicht verwendet wird.
Um die Kompatibilität der elektronischen Komponenten zu überprüfen, lesen Sie das AG52-Datenblatt (PDF).
-
Isolieren Sie alle unbenutzten Drähte.
-
-
(Optional) Nutzen Sie die mitgelieferten Kabelbinder, um sicherzustellen, dass das Kabel kein Hindernis darstellt.
-
Schließen Sie die AG52/AG53 Geräteeinrichtung ab.
-
Überprüfen Sie die erfolgreiche Verbindung im Samsara-Dashboard (Übersicht > Assets > Ausrüstung).
Anmerkung
Wenn Sie bei der Installation des AG mit der Installer-App einen Kabelfehler sehen, trennen Sie das Kabel vom AG und schließen es erneut an. Prüfen Sie, dass das Kabel richtig in den 7-poligen Stecker eingesteckt und sicher am Asset-Gateway befestigt ist.
